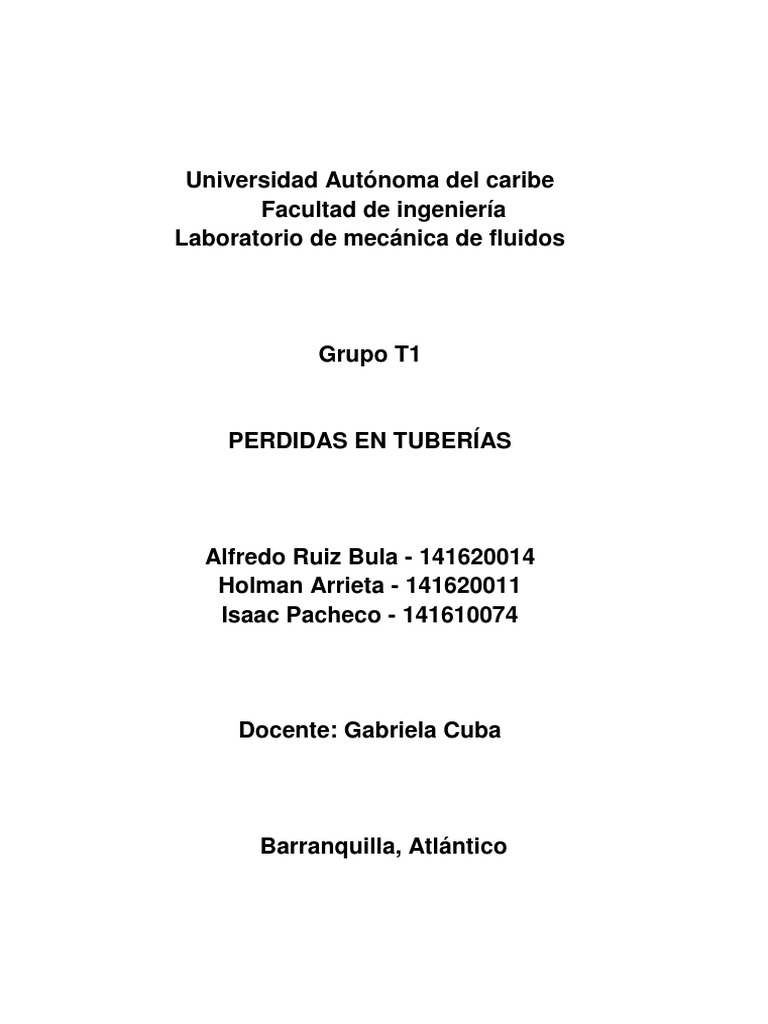

Universidad Autónoma del caribe

Facultad de ingeniería
Laboratorio de mecánica de fluidos

Grupo T1

PERDIDAS EN TUBERÍAS

Alfredo Ruiz Bula - 141620014

Holman Arrieta - 141620011
Isaac Pacheco - 141610074

Docente: Gabriela Cuba

Barranquilla, Atlántico
  Tabla de contenido
I. Desarrollo
1. Introducción
2. Objetico general
3. Marco Teórico y referencial
4. Materiales y equipos
5. Descripción de la práctica o experiencia
6. Resultados

II. Análisis de resultados

1. Análisis de Resultados
III. Conclusiones
IV. Recomendaciones
V. Referencias Bibliográficas

 Listado de figuras
 Figura 1. Fluido con régimen laminar
 Figura 2. Fluido con régimen turbulento
 Figura 3. Tubos PVC
 Figura 4. Multipropósito usada para suministrar el fluido
 Figura 5. Tubería ensayada en la experiencia

 Listado de símbolos, siglas y abreviaturas

NOMENCLATURA

ITEM UNIDADES SIMBOLO DESCRIPCION

Altura mm h Altura desde el punto definido como 1

hasta el punto definido como dos

Gravedad m/s2 g Gravedad

Densidad Kg/m3 Masa por unidad de volumen

Velocidad m/s V Velocidad del fluido en un punto

determinado
Presión del fluido N/m2 P Fuerza por unidad de área, en un punto
determinado.
Caudal m3/s Q
I. Desarrollo
1. Introducción
En el siguiente artículo trataremos el tema de pérdidas en tuberías, el motivo
por el cual analizaremos este tema es debido a que el estudio del flujo de los
fluidos en un sistema de tuberías es muy usado a nivel cotidiano y es uno de
los principales temas en la mecánica de fluidos, es de vital importancia debido
a las pérdidas de energía que se generan por fricción en un sistema ya sea por
tuberías y accesorios como T, Válvulas, Codos, reducciones, etc. Es importante
para este estudio saber qué tipo de fluido vamos a trabajar ya que tenemos tres
tipos que son Laminar, Transitorio y Turbulento estos son el comportamiento de
las partículas en ser transportadas de un lugar a otro, por lo general las
tuberías están unidas a una serie de accesorios como los mencionados
anteriormente ya que depende de las necesidades que tengamos necesidades
así mismo debemos redimensionar nuestro sistema de tuberías.

2. Objetivos general

 Determinar la variación de las perdidas en una red de tuberías.

 Visualizar los diferentes instrumentos y procedimientos de cálculo que
permiten la obtención de las variables del campo de flujo interior en
tuberías.

3. Marco Teórico y referencial

 Perdidas primarias
La pérdida de carga en una tubería o canal es la pérdida de presión que se
produce en un fluido debido a la fricción de las partículas del fluido entre sí y
contra las paredes de la tubería que las conduce. Las pérdidas pueden ser
continuas, a lo largo de conductos regulares, o accidentales o localizadas,
debido a circunstancias particulares, como un estrechamiento, un cambio
de dirección, la presencia de una válvula, también se sabe que un fluido en
movimiento presenta resistencia por fricción al fluir, siendo común el
transporte de fluidos de un punto a otro a través de un sistema de tuberías.

 Perdidas por accesorios

Generalmente las tuberías están sujetas mediante la unión de una serie de
accesorios, los cuales dan origen a ensanchamientos o contracciones, que
dependiendo del tipo de tubería pueden ser bruscas o suaves, siendo estas
últimas las que producen menor pérdida de carga. A continuación se
definen algunos de los accesorios que pueden encontrarse en un sistema
de tuberías.
 Clasificación del flujo
Cuando un fluido circula por una tubería lo puede hacer en régimen laminar
o en régimen turbulento. La diferencia entre estos dos regímenes se
encuentra en el comportamiento de las partículas fluidas, que a su vez
depende del balance entre las fuerzas de inercia y las fuerzas viscosas o de
rozamiento

 RÉGIMEN LAMINAR
Las partículas del líquido se mueven siempre a lo largo de
trayectorias uniformes, en capas o láminas, con el mismo sentido,
dirección y magnitud. Suele presentarse en los extremos finales de
los laterales de riego y en micro tubos de riego. En tuberías de
sección circular, si hacemos un corte transversal, las capas de igual
velocidad se disponen de forma concéntrica, con v > 0 junto a las
paredes de la tubería y velocidad máxima en el centro.

Fig. 1. Fluido con régimen laminar

 RÉGIMEN TURBULENTO
Las partículas se mueven siguiendo trayectorias erráticas,
desordenadas, con formación de torbellinos. Cuando aumenta la
velocidad del flujo, y por tanto el número de Reynolds, la tendencia al
desorden crece. Ninguna capa de fluido avanza más rápido que las
demás, y sólo existe un fuerte gradiente de velocidad en las
proximidades de las paredes de la tubería, ya que las partículas en
contacto con la pared han de tener forzosamente velocidad nula.
 Fig. 2 Fluido con régimen turbulento

 Numero de Reynolds
El comportamiento de un fluido, particularmente con respecto a las pérdidas
de energía, depende en gran manera si el flujo es laminar o turbulento.
Determinar el comportamiento del fluido es imposible a simple vista. Es por
eso que Osborne Reynolds fue el primero en determinar la naturaleza de un
fluido mediante un numero adimensional bautizado en su nombre, numero
de Reynolds. El número de Reynolds permite predecir si un fluido es
laminar o turbulento.

 Tubería PVC
La denominación de tuberías PVC proviene del poli cloruro de vinilo, que es
un polímero termoplástico. “Termoplástico” implica que a temperatura
ambiente los materiales presentan características más rígidas que cuando
la temperatura es aumentada. En esos casos, el material se vuelve mucho
más blando y maleable, es decir, son más fáciles de manejar. A pesar de
esto, no importa cuánto se fundan o moldeen, los materiales termoplásticos
no alteran sus propiedades tan fácilmente.

Fig. 3. Tubos PVC

4. Materiales y equipos
 Agua
 Manómetros
 Kit de hidrostática
 Bomba
 Tuberías PVC
 Accesorios (codos, uniones, válvulas, etc.)

Fig. 4. Multipropósito usada para suministrar el fluido

Fig. 5. Tubería ensayada en la experiencia

5. Descripción de la práctica o experiencia

 Se realizó la toma de medidas del largo tota del sistema de tubería.

 Se contaron los accesorios que conformaban el sistema (codos, uniones y
tés).
 Asegúrese que la red de tuberías se encuentra en la configuración deseada,
utilice las válvulas del sistema para tal fin.

 Conecte las mangueras de suministro al banco universal de ensayos y a la

red de tuberías.
Es una red de tuberías compuesta de material PVC. La red de tuberías esta
compuestas por diversos accesorios (codos, uniones y tees) y dos
manómetros, uno a la entrada de la tubería y otro a la salida.
 Encienda el banco (Asegúrese de eliminar el aire de las tuberías) y espere
por 2 minutos para que el sistema se estabilice.
 Anote los valores de Caudal del Banco y las lecturas de los manómetros
ubicados en la entrada y la salida de la red.

6. Resultados (incluir gráfica de medición leída contra error absoluto y

de medición leída contra el porcentaje de error)

𝑃𝑎 𝑉 2 𝑎 𝑃𝑏 𝑉 2 𝑏
+ + 𝑍𝑎 − 𝐻𝑘 = + + 𝑍𝑏
2𝑔 𝑦 2𝑔 𝑦

𝑃𝑎 𝑃𝑏
− 𝐻𝑘 =
2𝑔 2𝑔

(𝑃𝑏 − 𝑃𝑎 )
= 𝐻𝑘
𝑦

𝑚3
𝑄 = 6.05 ∗ 10−5
𝑠

𝑄 6.05 ∗ 10−5
𝑄 =𝑉∗𝐴=𝑉 = = = 0.48
𝐴 1.23 ∗ 10−4

𝜋𝑑2 𝜋(0.0127)
𝐴= = = 1.26 ∗ 10−4 𝑚3
4 4
𝜌𝑉𝐷 1000 ∗ 0.48 ∗ 0.0127
#𝑅𝑒 = = = 6.84 ∗ 103
𝜇 0.891 ∗ 10−3

𝑉𝐷 0.48 ∗ 0.0127
#𝑅𝑒 = = = 6.81 ∗ 103
𝜇 0.891 ∗ 10−3

𝑓𝑡 = 0.012
 5 − 𝑡𝑒 = 𝐾 = 20 ∗ 0.012 = 0.24 ∗ 5 = 1.2

7 − 𝑢𝑛𝑖𝑜𝑛 = 𝐾

14 − 𝑐𝑜𝑑𝑜𝑠 = 𝐾 = 300 ∗ 0.012 = 0.36 ∗ 14 = 5.04

5 − 𝑉𝑏𝑜𝑙𝑎 = 𝐾 = 150 ∗ 0.012 = 1.8 ∗ 5 = 9

2 − 𝑉𝑔𝑙𝑜𝑏𝑜 = 𝐾 = 340 ∗ 0.012 = 4.08 ∗ 2 = 8.16

𝑇𝑜 = 23.4 ∗ 0.48 = 0.27

ℎ𝑠 = 0.27𝑚𝑐𝑎

ℎ𝑙 = 0.21𝑚𝑐𝑎

ℎ𝑘 = ℎ𝑙 + ℎ𝑠 = 0.48𝑚𝑐𝑎

𝑥 = 4704𝑝𝑎

1𝑚𝑐𝑎 9800
=
0.48 ?

II. Análisis de resultados

1. Análisis de Resultados
En el análisis de los resultados ponemos observar cómo se tiene una gran
caída de presión debido a todo el trayecto que debió recorrer el fluido que te
traduce a la perdida lineal y a la perdida por accesorios loa cuales le reducen la
velocidad a el caudal de gran manera y la fricción de la tubería también influye
en esto. Todo este análisis fue realizo mediales la fórmula de Bernoulli
generalizada.

III. Conclusiones

Se determinó la variación de las perdidas lineales y por accesorios en una red

de tuberías de PVC en donde se visualizó los diferentes instrumentos como
codos, uniones y tés. Se realizó procedimientos de cálculo que permiten la
obtención de las variables del campo de flujo interior en tuberías mediante la
fórmula de Bernoulli generalizada.
Las pérdidas por tubería se presenta en la vida cotidiana y es muy importante
su manejo para hacer más eficiente un proyecto.
Se puede concluir que la experiencia no se puedo tener un alto grado de
precisión ya que los manómetros empleados presentaban fallas de lecturas.
IV. Recomendaciones
Se recomienda tener los manómetros en óptimas condiciones para la mayor
precisión en la experiencia, de igual manera tomar bien las medidas de la
tubería y el conteo de los accesorios.

V. Referencias Bibliográficas

[1] Cengel Yunus, Cimbala John; Mecánica de Fluidos Fundamentos y

Aplicaciones 8°Va edición, Editorial Mc Graw Hill. 5-4 La Ecuación de Bernoulli
P 185-192.

[2] Jewett W. John; Serway A. Raymond; Física para ciencias e Ingenierías

6Ed; 14,5 Dinámica de Fluidos,

[3] Mott Robert L. Mecánica de fluidos aplicada. 4ta edición. Editorial Pearson.
Cap. 8-11 Pérdidas menores.

[4] Didacta Italia. Hidráulica- H89.8D - Banco Hidráulico (En línea). Consultado
el día 12 de marzo de 2016. Disponible en internet.
http://didacta.it/allegati/main_catalogs/CE_H89_8D_S.PD
