Laboratorio 3

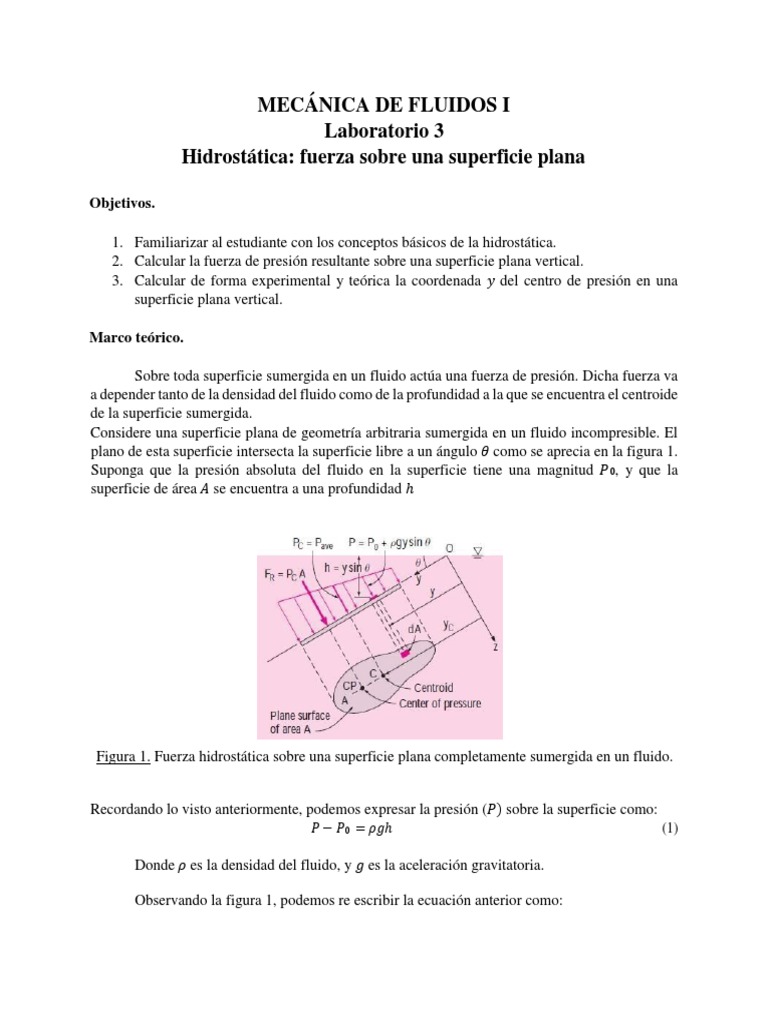

Hidrostática: fuerza sobre una superficie plana
Objetivos.
Marco teórico.
Sobre toda superficie sumergida en un fluido actúa una fuerza de presión. Dicha fuerza va
a depender tanto de la densidad del fluido como de la profundidad a la que se encuentra el centroide
de la superficie sumergida.
Considere una superficie plana de geometría arbitraria sumergida en un fluido incompresible. El
plano de esta superficie intersecta la superficie libre a un ángulo 𝜃 como se aprecia en la figura 1.
Suponga que la presión absoluta del fluido en la superficie tiene una magnitud 𝑃0, y que la
superficie de área 𝐴 se encuentra a una profundidad ℎ
Figura 1. Fuerza hidrostática sobre una superficie plana completamente sumergida en un fluido.
Recordando lo visto anteriormente, podemos expresar la presión (𝑃) sobre la superficie como:
𝑃 − 𝑃0 = 𝜌𝑔ℎ (1)
𝟏
𝑭𝒆𝒒𝒖. + 𝝆𝒈𝒚𝒔𝒆𝒏𝜽)𝒅𝑨 = (𝑷𝟎 )𝑨 + 𝑨(𝝆𝒈𝒔𝒆𝒏𝜽)𝑨 𝒚𝒅𝑨 (4)
𝑨 𝑨
Ahora bien, también es de interés saber en qué punto actúa la fuerza equivalente sobre la
superficie de estudio. Este punto (𝑥𝑝, 𝑦𝑝) se puede encontrar al hacer balance de momento entre las
sumatoria de las fuerzas infinitesimales y la fuerza equivalente con respecto a los ejes 𝑥, 𝑦 en torno
al punto 𝑂 (ver figura 1).
𝝆𝒈𝒔𝒊𝒏𝜽𝑰𝒙𝒙,𝑪
𝒚𝒑 = 𝒚𝒄 + [𝒚𝒄 (𝝆𝒈𝒔𝒊𝒏𝜽) + 𝑷𝟎 ]𝑨 (7)
Para el caso particular de una superficie plana se sección rectangular (figura 2); las
ecuaciones (4), (7) y (8) se reducen a:
𝒂𝒃𝟐⁄𝟐
𝑭𝒆𝒒𝒖. = (𝑷𝟎) 𝒂𝒃 + (𝒔𝝆𝒈)𝒂𝒃 + 𝒂𝒃(𝝆𝒈𝒔𝒆𝒏𝟗𝟎º) [ = 𝒂𝒃[𝑷𝟎 + 𝝆𝒈(𝒔 + 𝒃⁄𝟐)] 𝒂𝒃 ] (10)
𝝆𝒈𝒔𝒊𝒏𝟗𝟎º(𝒂𝒃𝟑⁄𝟏𝟐)
𝒚𝒑 = (𝒔 + 𝒃⁄𝟐) + [ (𝒔 + 𝒃⁄𝟐) (11)
(𝝆𝒈𝒔𝒊𝒏𝟗𝟎º) + 𝑷 𝟎 ]𝒂𝒃
(12)
𝒙𝒑 = 𝒙𝒄
Figura 2. Fuerza hidrostática sobre una superficie plana vertical completamente sumergida
en un fluido.
Materiales.
1. A partir del conjunto de datos tomados, calcule el momento que produce el contrapeso sobre
el punto pivote (𝑀𝑜) y la fuerza equivalente o de presión hidrostática sobre la superficie
plana. Registre en la tabla 2.
2. Haga un balance de momento sobre el punto pivote, de manera tal que pueda determinar el
punto de aplicación de la fuerza hidrostática (𝑦𝑝) en cada uno de los casos estudiados.
Registre en la tabla 2.
3. Determine el punto de aplicación de la fuerza hidrostática (𝑦𝑝) a partir de las ecuaciones
mencionadas en el marco teórico para cada uno de los casos estudiados. Registre en la tabla
2.
Preguntas.
1. ¿Existe diferencia entre 𝑦𝑝,𝑒𝑥𝑝𝑒𝑟𝑖𝑚𝑒𝑛𝑡𝑎𝑙 y 𝑦𝑝,𝑡𝑒ó𝑟𝑖𝑐𝑜 ? ¿a qué cree que se deba este hecho?
2. Al realizar el balance de momento sobre el punto pivotado, ¿qué fuerzas tomo en cuenta?
3. ¿Cuál es la magnitud de la coordenada 𝑥 del centro de presión?
4. ¿Cómo afectaría a la magnitud de la fuerza hidrostática un cambio en fluido de trabajo?
5. ¿Cómo afectaría a la localización del centro de presión un cambio en un fluido de trabajo?
Anexo.
Figura 3. Diagrama del equipo empleado para evaluar fuerzas sobre superficies planas y curvas.
𝑏 = 100 𝑚𝑚.
𝑎 = 50 𝑚𝑚.
Referencia.
