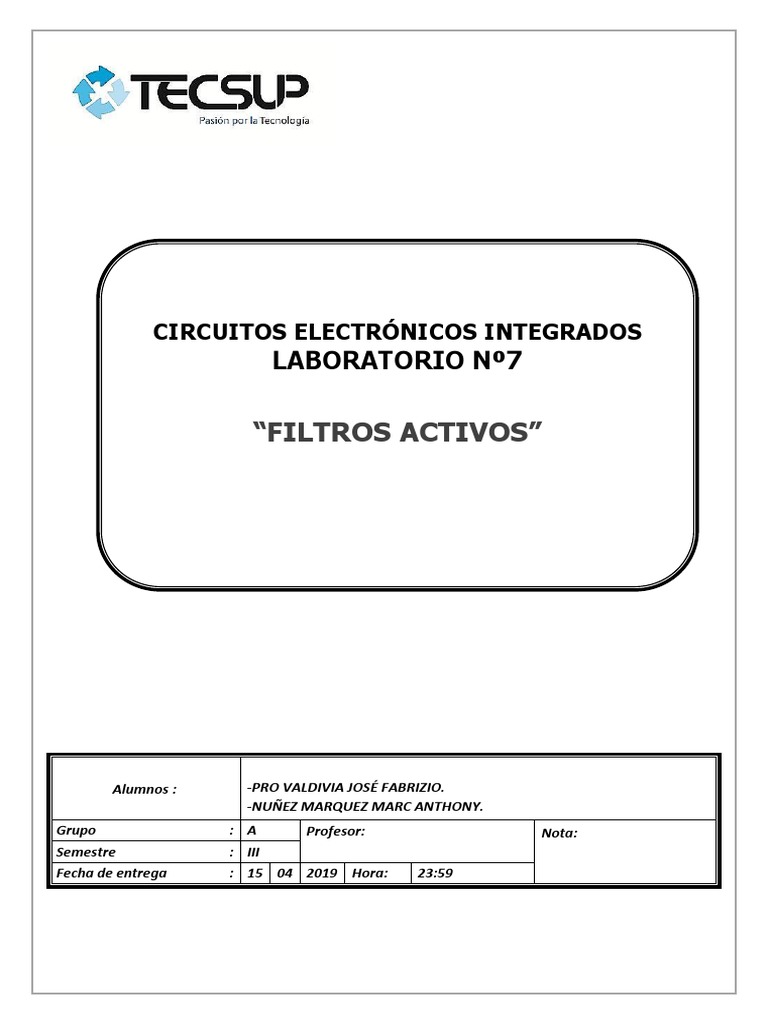

CIRCUITOS ELECTRÓNICOS INTEGRADOS

LABORATORIO Nº7

“FILTROS ACTIVOS”

Alumnos : -PRO VALDIVIA JOSÉ FABRIZIO.

-NUÑEZ MARQUEZ MARC ANTHONY.
Grupo : A Profesor: Nota:
Semestre : III
Fecha de entrega : 15 04 2019 Hora: 23:59
 Laboratorio 06 LAB 04
“Filtros Pasivos” Página 1 / 11

I. CAPACIDAD TERMINAL
• Realiza pruebas a circuitos con amplificadores operacionales
• Conoce y aplica los filtros

II. CAPACIDAD ESPECIFICA DE LA SESION

• Discriminar señales por su contenido de frecuencias

III. CONTENIDOS A TRATAR

• Filtros Activos Paso Bajo
• Filtros Activos Paso Alto
• Filtros Activos Paso Banda
• Filtros Activos Rechaza Banda

IV. RESULTADOS
• Aplican sus conocimientos de matemática, ciencia y tecnología para solucionar problemas de
ingeniería aplicada en sistemas electrónicos industriales.
• Diseñan y optimizan sistemas y procesos para cumplir con las condiciones establecidas y
gestionando adecuadamente los recursos materiales y humanos.

V. MATERIAL Y EQUIPO
• 01 Modulo Universal Lucas Nülle. • Conectores.
• 01 Maleta de trabajo circuitos electrónicos básicos. • Software de Simulación.
• 01 Computadora personal

VI. REPASO DEL LABORATORIO ANTERIOR

• Filtros Pasivos

VII. FUNDAMENTO TEORICO

Filtro Paso Bajo de Primer Orden

Filtro Paso Alto de Primer Orden

 Laboratorio 06 LAB 04
“Filtros Pasivos” Página 2 / 11

Filtros de Segundo y Tercer Orden

Seguridad en la ejecución del laboratorio

Tener cuidado con el tipo y niveles de voltaje con los

que trabaja.

Antes de utilizar el multímetro, asegurarse que esta

en el rango y magnitud eléctrica adecuada.

Tener cuidado en la conexión y en la desconexión

de los equipos utilizados
 Laboratorio 06 LAB 04
“Filtros Pasivos” Página 3 / 11

PROCEDIMIENTO:

PARTE I: FILTRO ACTIVO PASO BAJO RC

Implemente y simule el siguiente circuito. Aplique una señal SENOIDAL de 2V pico y de las frecuencias señaladas
en la tabla. Determine la Frecuencia de Corte y su Ganancia. Sustente con cálculos

Complete la TABLA siguiente:

NOTA: recuerde considerer 4 valores antes y 4 valores después de la frecuencia de corte

f (Hz) T Mesaured Mesaured Measured Measured T Fase q

V1 ampl. V2 ampl. H=V2/V1 H=V2/V1 us
(Vpp) (Vpp) (dB)

50 0.02 4.00 9.89 2.4725 7.862726005 0

100 0.01 4.00 7.2 1.8 5.105450102 0

150 0.006666667 4.00 5.37 1.3425 2.558285887 0

200 0.005 4.00 4.22 1.055 0.465049193 0

500 0.002 4.00 1.82 0.455 - 0

6.839772067
1000 0.001 4.00 0.95 0.2375 - 0
12.48672772
2000 0.0005 4.00 0.5 0.125 - 0
18.06179974
5000 0.0002 4.00 0.24 0.06 - 0
24.43697499
10000 0.0001 4.00 0.17 0.0425 -27.4322214 0

• Capture las ventanas del OSCILOSCOPIO y elabore el DIAGRAMA DE BODE para la ganancia y la fase.
 Laboratorio 06 LAB 04
“Filtros Pasivos” Página 4 / 11
 Laboratorio 06 LAB 04
“Filtros Pasivos” Página 5 / 11

PARTE II: FILTRO ACTIVO PASO ALTO RC

Implemente y simule el siguiente circuito. Aplique una señal SENOIDAL de 2V pico y de las frecuencias señaladas
en la tabla. Determine la Frecuencia de Corte y su Ganancia. Sustente con cálculos

Complete la TABLA siguiente:

f (Hz) T Mesaured Mesaured Measured Measured T Fase

V1 ampl. V2 ampl. H=V2/V1 H=V2/V1 us 
(Vpp) (Vpp) (dB)
50 0.02 4 0.46 0.115 - 0
18.78604319
100 0.01 4 0.83 0.2075 - 0
13.65963798
200 0.005 4 1.58 0.395 - 0
8.068058087
500 0.002 4 3.71 0.9275 - 0
0.653721634
1000 0.001 4 6.56 1.64 4.296876961 0

1500 0.000666667 4 8.47 2.1175 6.51646838 0

3000 0.000333333 4 10.9 2.725 8.707330132 0

5000 0.0002 4 11.8 2.95 9.39644032 0

10000 0.0001 4 12 3 9.542425094 0

20000 0.00005 4 12.2 3.05 9.685996787 0

 Laboratorio 06 LAB 04
“Filtros Pasivos” Página 6 / 11

Capture las ventanas del OSCILOSCOPIO real y elabore el DIAGRAMA DE BODE para la ganancia y la
fase.
 Laboratorio 06 LAB 04
“Filtros Pasivos” Página 7 / 11

PARTE III: FILTRO ACTIVO PASO BANDA

Implemente y simule el siguiente circuito. Aplique una señal SENOIDAL de 2V pico y de las frecuencias señaladas
en la tabla. Determine la Frecuencia de Corte y su Ganancia. Sustente con cálculos

Complete la TABLA siguiente:

f (Hz) T Mesaured Mesaured Measured Measured T Fase

V1 ampl. V2 ampl. H=V2/V1 H=V2/V1 us 
(Vpp) (Vpp) (dB)
10 0.1 4 0.14 0.035 - 0
29.11863911
30 0.033333333 4 0.4 0.1 -20 0

50 0.02 4 0.72 0.18 -14.8945499 0

70 0.014285714 4 1.12 0.28 - 0

11.05683937
100 0.01 4 2 0.5 - 0
6.020599913
150 0.006666667 4 3.97 0.9925 - 0
0.065389691
200 0.005 4 2.64 0.66 - 0
3.609121289
300 0.003333333 4 1.27 0.3175 - 0
9.965125407
500 0.002 4 0.66 0.165 - 0
15.65032112
700 0.001428571 4 0.45 0.1125 - 0
18.97694955
1000 0.001 4 0.31 0.0775 - 0
22.21396595
 Laboratorio 06 LAB 04
“Filtros Pasivos” Página 8 / 11

• Aplicando las formulas, determine la FRECUENCIA DE RESONANCIA fR

• Aplicando las formulas, determine el factor de calidad Q

• Aplicando las formulas, determine el ancho de banda

 Laboratorio 06 LAB 04
“Filtros Pasivos” Página 9 / 11
 Laboratorio 06 LAB 04
“Filtros Pasivos” Página 10 / 11

OBSERVACIONES.

• En cuanto a la gráfica de ganancia vs frecuencia, se pudiera haber obtenido deforma más precisa si
hubiéramos trabajado más valores de frecuencia. Se pudiera mejorar con un ajuste en las resistencias
y los capacitores
• Se pudo observar que para que un filtro pasivo sea activo solo se es necesario colocarlo con un
amplificador para qué este amplifique la señal de salida del filtro.
• En el amplificador del paso banda se pudo ver que cambiando las resistencias de 3k y 22k este es
capaz de amplificar las señales en comparación con el armado normal con el cual no se pudo ver ni
una amplificación.
• También se pudo ver que la banda ancha es el limite de frecuencia a las cuales un amplificador es
capaz de funcionar este esta relacionado a los 3 dB o el 70 % de la señal de entrada y como se pudo
ver en teoría mientras sea mayor esta cifra es indicador de que la señal es mucho mejor.
• También se pudo ver que los filtros pueden dejar pasar las señales indicadas gracias a la frecuencia
de corte y esta puede ser regulada dependiendo del componente que se utilizan y la señal de entrada
que se le proporcione

CONCLUSIONES:
 Laboratorio 06 LAB 04
“Filtros Pasivos” Página 11 / 11

• La conclusión final del tema es que ahora se puede entender que un filtro pasa banda es un tipo de
filtro electrónico
• Se concluye que los cálculos realizados y los obtenidos son un poco similares, solo varían en pocos
decimales, por eso se puede ver que el porcentaje de los errores que se obtiene es muy poco, aunque
es curioso que el error en los filtros pasa bajos y pasa altos sea menor cuando las frecuencias son
altas
• A través del siguiente laboratorio se pudo observar con claridad el funcionamiento de un filtro pasivo
con la combinación de un “opam” el cual combinados formarían el filtro activo.
• También se concluyó que el paso banda sirve como filtro de señales combinadas del filtro pasa alto
y paso bajo.
• Se concluye que la señal de entrada cae hasta un 70.7% de su valor maximo.
• En un circuito operacional se analiza que entre la entrada inversora y no inversora la diferencia de
potencial es 0.

VIII. RESUMEN:
• Filtro activo Paso bajo RC
• Filtro activo Paso alto RC

IX. EVALUACION:
• Diseñe un filtro PASO BAJO con pendiente de -40dB/dec utilizando 2 opamp en cascada con una
frecuencia de corte de 1Khz.
• Analice el siguiente circuito, explique el tipo de filtro, determine frecuencias de corte y realice la
simulación del mismo.

R3 R2
10k 10k
R4(1)

U1
C2
R1(1)
R1
2.2k 10nF
OPAMP R4
C1 100k
10nF

X. PROXIMO LABORATORIO:
• Filtros Activos cont.

XI. BIBLIOGRAFIA Y WEBGRAFIA RECOMENDADA

• Couglin, Robert (1999) Amplificadores operacionales y circuitos integrados lineales. México

D.F.: Prentice Hall. (621.381AO/C85/1999)
• https://www.youtube.com/watch?v=S2Fem8Rp4iY
• https://www.youtube.com/watch?v=zKy517awB9s
