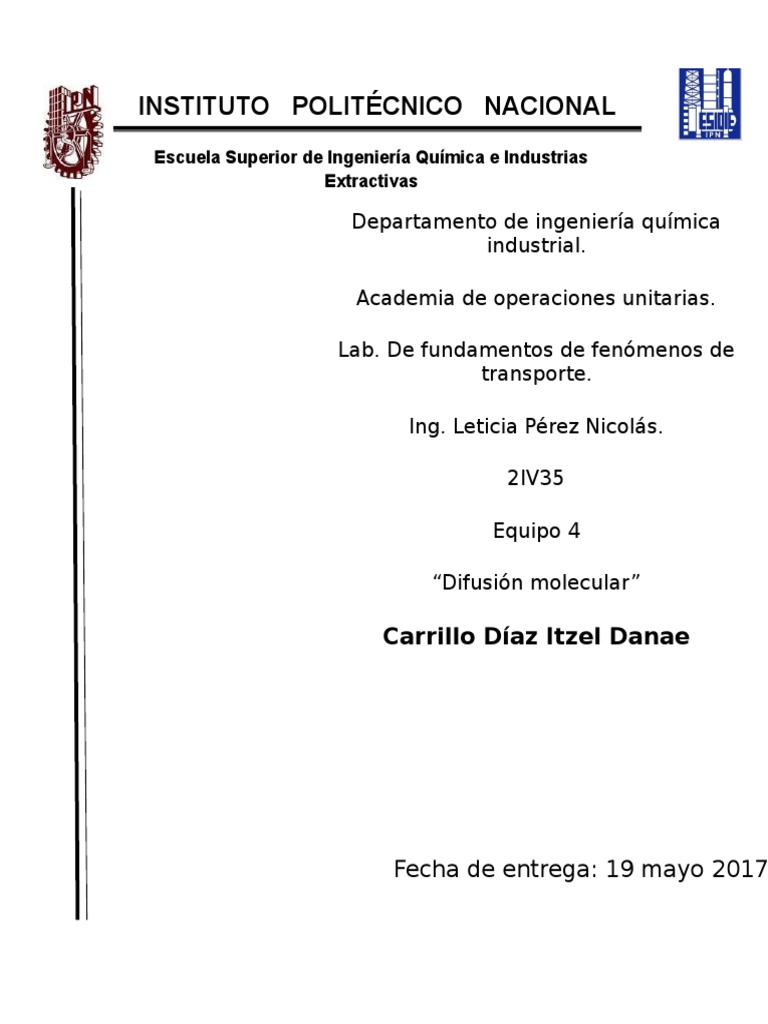

INSTITUTO POLITÉCNICO NACIONAL

Escuela Superior de Ingeniería Química e Industrias

Extractivas

Departamento de ingeniería química

industrial.

Academia de operaciones unitarias.

Lab. De fundamentos de fenómenos de

transporte.

Ing. Leticia Pérez Nicolás.

2IV35

Equipo 4

“Difusión molecular”

Carrillo Díaz Itzel Danae

Fecha de entrega: 19 mayo 2017

Objetivos
Determinar experimentalmente el coeficiente de difusión molecular de una especie en
solución a temperatura ambiente por mediciones de conductividad eléctrica y comparar el
dato con lo reportado en la bibliografía.

Objetivos específicos.
 Conocer y entender el fenómeno de transferencia de masa, además de determinar las
variables que la afectan.
 Conocer los principios físicos de la difusión molecular.
 Conocer y comprender la primera ley de Fick.
Marco teórico.

Un electrolito es un líquido (a veces son sólidos fundidos y en algunos casos gases a

condiciones muy específicas de presión y temperatura) que posee cationes y aniones y por
tanto es capaz de conducir corriente eléctrica ya que posee cargas positivas y negativas.
Los electrólitos la mayoría de las veces se obtiene de disolver el agua un ácido, una base o
una sal, esto de lugar a un proceso llamado solvólisis en el que una molécula se separa en
su átomo positivo (catión) y átomo negativo (anión). La capacidad del electrolito de
conducir electricidad depende de que tanto de disocia la sustancia diluida en el agua.

Imagen 1 Electrolito
La conductividad eléctrica se define como la capacidad de una sustancia de conducir la
corriente eléctrica y es lo contrario de la resistencia.
La unidad de medición utilizada comúnmente es el Siemens/cm (S/cm)
La conductividad es una variable que se controla en muchos sectores, desde la industria
química a la agricultura. Esta variable depende de la cantidad de sales disueltas presentes en
un líquido y es inversamente proporcional a la resistividad del mismo.
Con los instrumentos convencionales, la medida de la conductividad se obtiene aplicando
un voltaje entre dos electrodos y midiendo la resistencia de la solución. Las soluciones con
conductividad alta producen corrientes más altas.

Imagen 2 Ejemplo de celda electrica.

Transferencia de masa.
Un sistema con dos o más constituyentes (mezclas) cuyas concentraciones varían de un
punto a otro presentan una tendencia natural a transferir materia haciendo mínimas las
diferencias de concentración dentro del sistema. Este fenómeno se llama transferencia de
masa o materia.
La transferencia de masa cambia la composición de soluciones y mezclas mediante métodos
que no implican necesariamente reacciones químicas y se caracteriza por transferir una
sustancia a través de otra a escala molecular. Esta transferencia se produce cuando las
concentraciones no son uniformes. Cuando se ponen en contacto dos fases que tienen
diferente composición, la sustancia que se difunde abandona un lugar de una región de alta
concentración y pasa a un lugar de baja concentración.
La transferencia de masa por difusión molecular es el tránsito de masa como resultado de
una diferencia de concentración en una mezcla.
Existen numerosos ejemplos cotidianos de transporte de materia: la difusión de humo y
otros contaminantes en la atmósfera; la transferencia de soluto entre las fases de un
absorbedor de gas, un extractor o en una torre de enfriamiento; la mezcla del azúcar en un
pocillo de tinto; el secado de la ropa (difusión del vapor de agua en el aire); el intercambio
de oxígeno - gas carbónico en los pulmones.
Así, cuando se coloca azúcar en el café o se destapa un frasco de perfume en una habitación
ocurre este fenómeno.

Imagen 3 Aparato para determinar el coeficiente de difusión

Imagen 4Ejemplo de transferencia de masa en un líquido

Diagrama de bloques de la parte experimental.
Preparar una solución 2M de NaCl.
Enjuagar todas las partes del equipo
con agua destilada.
Armar el equipo de acuerodo al
manual de operación y encender la
parrilla de agitación. Medir la
temperatura del agua y registrarlo.
Medir la conductancia del agua
destilada.
Conectar los electrodos del
contenedor al medidor de
conductancia introducir el agitador
magnético dentro del contenedor y
colocar encima de la parrilla.
La lectura se omará cada cinco
minutos. Se recomienda que el
experimento dure una hora.
Una vez que el experimento
terminó, enjuagar el contenedor, el
porta muestra y el difusor con agua
destilada y guardar el equipo.
Datos experimentales.
Tiempo Conductancia
[min] [siemens]
X10-4
1 2.5
2 2.6
3 2.7
4 2.8
5 3.0
6 2.9
7 2.9
8 3.0
9 3.1
10 3.2
15 3.5
20 3.7
25 4.0
30 4.4
35 5
40 5.2
45 5.45
50 5.5
55 5.7
60 5.9
Tabla 1Datos experimentales.

Secuencia de cálculos.
 PM NaCl=58.44g=1mol
mol 58.44 g g
Cinicial =2
L
∗(1 mol )
=166.88
L

π
A transversal = ∗0.0012∗121=9.5033 x 10−5
4
Número de capilares= 121

Datos para la curva de calibración.

Conductancia Concentración
0.0000043 0
0.000097 0.01269
0.00019 0.02534
0.00029 0.03797
0.00039 0.05056
0.00049 0.06312
0.00059 0.07565
0.00069 0.08815
0.0008 0.10061
0.00089 0.11305
0.001 0.12546
0.0012 0.15018
0.0014 0.17478
0.0016 0.19925
0.0018 0.22361
0.002 0.24785
0.0022 0.27198
0.0024 0.29598
0.0026 0.31987
0.0028 0.34364
0.003 0.3673
Tabla 2 Datos para curva de calibración
 Curva de calibración
0.4
0.35 f(x) = 122.21x + 0

Concentración de NaCl
0.3
0.25
0.2

g/L
0.15
0.1
0.05
0
0 0 0 0 0 0 0 0
Conductancia
[Siemens]

Grafica 1 Curva de calibración

.
Para obtener la concentración de los datos experimentales se sustituirán todos los datos
experimentales de conductancia en los valores de “x” en la ecuación de la recta obtenida en
la gráfica anterior.
Conductancia Concentración interpolada. Peso de NaCl [g]
[siemens] g W NaCl=C NaCl∗V
[ ¿
L
0.00025 Y=122.21*0.00025+0.0027=0.033 g
0.033 ∗1 L=¿ 0.033g
L
0.00026 Y=122.21*0.00026+0.0027=0.0345 g
0.0345 ∗1 L=¿ 0.0345g
L
0.00027 0.0357 0.0357
0.00028 0.0369 0.0369
0.0003 0.0394 0.0394
0.00029 0.0381 0.0381
0.00029 0.0381 0.0381
0.00030 0.0394 0.0394
0.00031 0.0406 0.0406
0.00032 0.0418 0.0418
0.00035 0.0455 0.0455
0.00037 0.0479 0.0479
0.00040 0.0516 0.0516
0.00044 0.0565 0.0565
0.0005 0.0638 0.0638
0.00052 0.0662 0.0662
0.000545 0.0693 0.0693
0.00055 0.0699 0.0699
0.00057 0.0724 0.0724
0.00059 0.0748 0.0748
Tabla 3 Concentración experimental y peso de NaCl
Flux másico ΔC D
W NaCl Δx −J
J= D=
Atransversal∗tiempo Δ C C NaCl −C NaClinicial ΔC
=
g Δx Lcapilar ΔX
[ 2 ] 2
m ∗s g m
[ 4 ]
[ ]
m s

0.033 0.033−166.88 −350.03

=¿ =¿ -26725.5 =¿
9.5033 x 10−5∗120 0.005 −33369.444
5.83 0.0002183

9.5033 x 10−5∗¿ 180 =3.02 0.0345−166.88 −362.89

=−33369.106 =¿
0.0345 0.005 −33369.1061
¿ 0.0000906
2.09 -33368.8607 0.0000626
1.62 -33368.6162 0.0000485
1.38 -33368.1274 0.0000414
1.12 -33368.3718 0.0000334
0.96 -33368.3718 0.0000286
0.86 -33368.1274 0.0000259
0.79 -33367.883 0.0000237
0.73 -33367.6386 0.0000220
0.53 -33366.9053 0.0000159
0.42 -33366.4165 0.0000126
0.36 -33365.6832 0.0000108
0.33 -33364.7055 0.0000099
0.32 -33363.239 0.0000096
0.29 -33362.7502 0.0000087
0.27 -33362.1391 0.0000081
0.25 -33362.0169 0.0000074
0.23 -33361.5281 0.0000069
0.22 -33361.0392 0.0000066
Tabla 4 Flux másico, y coeficiente de difusión.
 T vs D
70
60
50
Tiempo (min)
40
30
20
10
0
0.0000050 0.0000550 0.0001050 0.0001550 0.0002050 0.0002550
Coeficiente de difusión (m2/s)

T vs D Logari thmi c (T vs D)

Grafica 2 T vs D
C vs D
0.0800
0.0700
0.0600
Concentración (g/L)

0.0500
0.0400
0.0300
0.0200
0.0100
0.0000
0.0000050 0.0000550 0.0001050 0.0001550 0.0002050 0.0002550
Coeficiente de difusión (m2/s)

C vs D Logari thmi c (C vs D)

Grafica 3C vs D
Análisis dimensional

mol g
∗g ∗1000 L
L L g
CNaCl[=] [¿ ] [¿]
L m
3
m
3

g
W NaCl [ ¿] ∗L [ ¿ ] g
L

g
J= 2
m ∗s

g
Δ C [ ] m3 [ ] g
¿ ¿ 4
Δx m m

g
m ∗s [ ] g∗m4
2
m2
D [¿] ¿ [¿ ]
g g ¿ m2∗s s
4
m
Conclusiones.
Se comprobó que el fenómeno de transporte conocido como transferencia de masa (por
cualquiera de sus métodos) se da por la migración de la propiedad impulsora ‘masa’ desde
un punto de alta concentración hasta un punto de baja concentración. Además se comprobó
la parte fundamental de los fenómenos de transporte: el fenómeno no ocurrirá a menos de
que el equilibrio se perturbe y un sistema siempre regresara al equilibrio. La razón de esto
es que al pasar el tiempo el coeficiente de difusión se hizo más y más pequeño permitiendo
así comprobar que el sistema luego de un tiempo poseerá la misma concentración en todo el
volumen de control.
Al analizar el comportamiento del coeficiente de difusión, es posible corroborar que la
difusión molecular es el fenómeno que ocurre por el movimiento microscópico de las
moléculas y que a pesar de ser lento (najo las condiciones de experimentación), transcurrido
el tiempo requerido el gradiente de concentración se hará cero, obteniendo así una solución
homogénea.
De nueva cuenta se comprobó que la manera de calcular fluxes resulta similar en los tres
fenómenos de transporte, al igual que en momentum y calor, la ley de Fick relaciona un
coeficiente (D) y una diferencial de la propiedad impulsora con respecto a la dirección de
transporte. Siendo D un facilitador del transporte.
Referencias bibliográficas.

 Geankoplis C. J., (2010), Procesos de transporte y principios de procesos de

separación, incluye operaciones unitarias, DF, México, Grupo editorial patria.

 Wesselingh, Krishna, (1990) Mass transfer , Inglaterra, Ellis Horwood Limited.

 InfoAgro,(2017),Conductividad eléctrica, Madrid, España:InfoAgro, Recuperado

de:
http://www.infoagro.com/instrumentos_medida/doc_conductividad_electrica.asp?
k=53

 González Monica, (2010), Electrolito, La guía, recuperado de:

http://quimica.laguia2000.com/elementos-quimicos/electrolito
