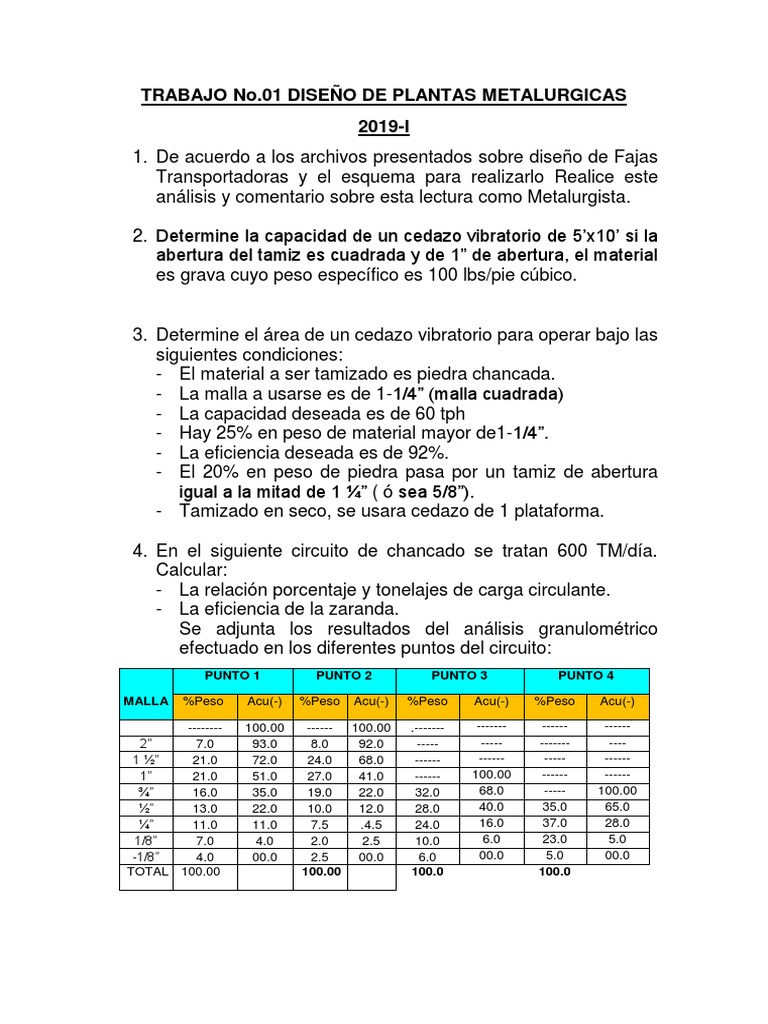

TRABAJO No.

01 DISEÑO DE PLANTAS METALURGICAS


2019-I
1. De acuerdo a los archivos presentados sobre diseño de Fajas
Transportadoras y el esquema para realizarlo Realice este
análisis y comentario sobre esta lectura como Metalurgista.

2. Determine la capacidad de un cedazo vibratorio de 5’x10’ si la


abertura del tamiz es cuadrada y de 1” de abertura, el material
es grava cuyo peso específico es 100 lbs/pie cúbico.

3. Determine el área de un cedazo vibratorio para operar bajo las


siguientes condiciones:
- El material a ser tamizado es piedra chancada.
- La malla a usarse es de 1-1/4” (malla cuadrada)
- La capacidad deseada es de 60 tph
- Hay 25% en peso de material mayor de1-1/4”.
- La eficiencia deseada es de 92%.
- El 20% en peso de piedra pasa por un tamiz de abertura
igual a la mitad de 1 ¼” ( ó sea 5/8”).
- Tamizado en seco, se usara cedazo de 1 plataforma.

4. En el siguiente circuito de chancado se tratan 600 TM/día.


Calcular:
- La relación porcentaje y tonelajes de carga circulante.
- La eficiencia de la zaranda.
Se adjunta los resultados del análisis granulométrico
efectuado en los diferentes puntos del circuito:
PUNTO 1 PUNTO 2 PUNTO 3 PUNTO 4

MALLA %Peso Acu(-) %Peso Acu(-) %Peso Acu(-) %Peso Acu(-)

-------- 100.00 ------ 100.00 .------- ------- ------ ------


2” 7.0 93.0 8.0 92.0 ----- ----- ------- ----
1 ½” 21.0 72.0 24.0 68.0 ------ ------ ----- ------
1” 21.0 51.0 27.0 41.0 ------ 100.00 ------ ------
¾” 16.0 35.0 19.0 22.0 32.0 68.0 ----- 100.00
½” 13.0 22.0 10.0 12.0 28.0 40.0 35.0 65.0
¼” 11.0 11.0 7.5 .4.5 24.0 16.0 37.0 28.0
1/8” 7.0 4.0 2.0 2.5 10.0 6.0 23.0 5.0
-1/8” 4.0 00.0 2.5 00.0 6.0 00.0 5.0 00.0
TOTAL 100.00 100.00 100.0 100.0
5. El circuito de trituración terciaria de una concentradora
polimetálica, que trata 9600 tcspd, opera de acuerdo al
esquema mostrado en la figura siguiente:

Análisis Granulométrico de los productos de la chancadora


Short head Symons:
MALLA Symons Short head Cedazo 6’ x 16’
Alimento Alimento Descarga Oversize Undersize
Cedazo
2” 0.9 1.5 0.0 1.5 0.0
-2” + 1 ½” 5.6 9.3 0.0 9.3 0.0
-1 ½” + 1” 12.6 20.8 5.0 20.8 0.0
-1”+5/8” 32.2 49.2 32.5 49.2 6.5
-5/8”+1/2” 11.9 13.4 18.4 13.4 9.8
- ½” + 3(8” 11.4 4.8 16.7 4.8 21.5
- 3/8” + 3M 6.0 0.3 7.7 0.3 14.6
- 3M + 6M 7.5 0.2 8.5 0.2 18.6
- 6M + 10M 3.3 0.1 3.5 0.1 8.2
- 10M 8.6 0.4 7.7 0.4 20.8
TOTAL 100 100 100 100 100
Datos Energéticos de Operación: Potencia instalada 300 HP,
intensidad de corriente: 60 amperios, tensión: 2300 voltios, factor de
potencia: 0.8. Calcular:

a) Graficar las curvas de Gaudin Schumann para los productos de


la trituradora y los productos de cedazo vibratorio.
b) El radio de reducción.
c) El consumo de energía, work index
d) La eficiencia de trituración y clasificación
e) El balance de materiales, del circuito cerrado
f) La capacidad máxima de la trituradora.

Huancayo 27 de mayo del 2019

M.Sc. José Luis Yarasca Bejarano

Docente
