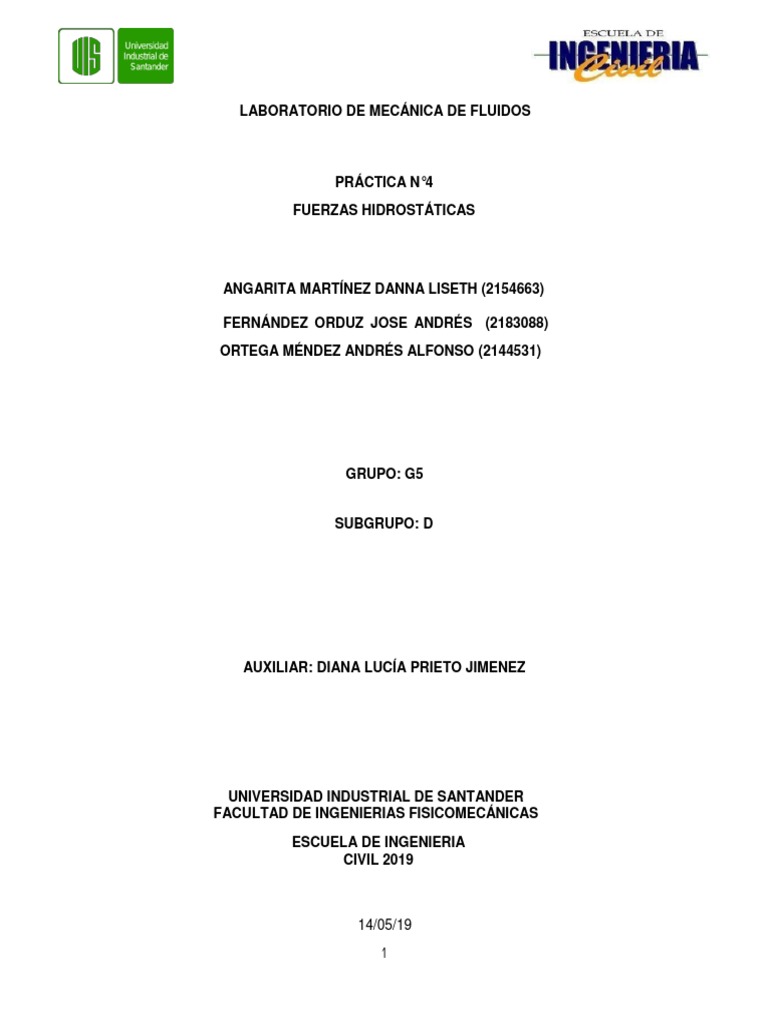

LABORATORIO DE MECÁNICA DE FLUIDOS

PRÁCTICA N°4
FUERZAS HIDROSTÁTICAS

ANGARITA MARTÍNEZ DANNA LISETH (2154663)

FERNÁNDEZ ORDUZ JOSE ANDRÉS (2183088)

ORTEGA MÉNDEZ ANDRÉS ALFONSO (2144531)

GRUPO: G5

SUBGRUPO: D

AUXILIAR: DIANA LUCÍA PRIETO JIMENEZ

UNIVERSIDAD INDUSTRIAL DE SANTANDER

FACULTAD DE INGENIERIAS FISICOMECÁNICAS

ESCUELA DE INGENIERIA
CIVIL 2019

14/05/19
1
1. RESUMEN
En la práctica de laboratorio n°4 se logró obtener experimentalmente una condición de equilibrio entre los
momentos que actúan sobre el brazo del aparato, los cuales son generados por los pesos sobre la balanza
y la presión hidrostática en la cara externa del cuadrante, mediante el análisis de datos se determina la
fuerza hidrostática que actúa sobre una superficie plana cuando se encuentra parcial y totalmente
sumergida en agua, también se comprenden los conceptos básicos de fuerza hidrostática.

2. INTRODUCCIÓN
La hidrostática estudia los fenómenos asociados a los fluidos que se encuentran confinados en algún tipo
de contenedor. En estas circunstancias, al ser nulo el gradiente de velocidad, no existen esfuerzos
cortantes (tangenciales), por lo que no existe viscosidad, comportándose el líquido como perfecto. Por
tanto, pueden obtenerse sus leyes de forma analítica, no siendo necesario recurrir a la experimentación
para corregir las ecuaciones con coeficientes que ajusten la teoría a la realidad
Se denomina fluido a aquel medio continúo formado por alguna sustancia entre cuyas moléculas sólo hay una
fuerza de atracción débil. La propiedad definitoria es que los fluidos pueden cambiar de forma sin que
aparezcan en su seno fuerzas restitutivas tendentes a recuperar la forma "original" (lo cual constituye la
principal diferencia con un sólido deformable, donde sí hay fuerzas restitutivas).

2.1 OBJETIVOS
 Determinar experimentalmente la fuerza hidrostática sobre una superficie plana en un fluido
comprensible en reposo.
 Comprender los conceptos de presión hidrostática.
 Lograr una condición de equilibrio en el brazo del aparato con ayuda de una percha de pesos.

2.2 MARCO TEÓRICO

Fuerza hidrostática

Un fluido pesa y ejerce presión sobre las paredes y el fondo del recipiente que lo contiene y sobre la
superficie de cualquier objeto sumergido en él. Esta presión, llamada presión hidrostática, provoca,
en fluidos en reposo, una fuerza perpendicular a las paredes del recipiente o a la superficie del objeto
sumergido sin importar la orientación que adopten las caras. Si el líquido fluyera, las fuerzas
resultantes de las presiones ya no serían necesariamente perpendiculares a las superficies. Esta
presión depende de la densidad del líquido en cuestión y de la altura del líquido con referencia del
punto del que se mida.

Centro de presión

La presión sobre un punto totalmente sumergido en un fluido en reposo es igual en todas las
direcciones.

Fuerzas sobre superficies planas sumergidas

La fuerza F ejercida por un líquido sobre una superficie plana A es igual al producto del peso
específico  del líquido por la profundidad Gh del centro de gravedad de la superficie y por el área de
la misma.

Ecuación 1

2
 si consideramos un líquido de densidad constante sometido a la acción de la gravedad, la ecuación (2)
nos dice que la presión sobre cualquier superficie sumergida varia linealmente con la profundidad. El
cálculo de la resultante de las fuerzas de presión sobre superficies planas exige, por tanto, la
integración de una función lineal

Ecuación 2

Centro de presión.

Se denomina centro de presión de un cuerpo al punto sobre el cual se debe aplicar la resultante de todas
las fuerzas ejercidas por el campo de presión sobre ese cuerpo para que el efecto de la resultante sea
igual a la suma de los efectos de las presiones.

2.3 PROCEDIMIENTO

1) Medir las dimensiones de aparato que se muestra en la figura.

2) Nivelar el equipo F1-12. Ajustar los soportes observando el nivel de burbuja en la base de este.
3) Ubicar la percha de peso en la parte izquierda del brazo de equilibrio. Mover el contrapeso hasta
que quede de forma horizontal, guiándonos del indicador de nivel.
4) Sobre la percha, añadir una masa de 200g, verificando que la válvula de drenaje en el extremo del
tanque se encuentre cerrada.

5) Verter agua en el tanque usando el banco hidráulico F1-10, hasta lograr el equilibrio del brazo. Si
es necesario, establecer un sistema de sifón con la válvula de drenaje para permitir mayor control y
menor perturbación.
6) Comprobar que el brazo de equilibrio se encuentre en la marca central del indicador de nivel y
registrar la profundidad de inmersión en la cara del cuadrante.

7) Repetir el procedimiento anterior disminuyendo de masa como se muestra en la tabla de datos.

3 ANÁLISIS DE RESULTADOS
3
Magnitud de la Fuerza resultante.

𝑭𝒓 = 𝑨[𝑷𝒐 + 𝝆𝒈(𝒉𝒄)] [𝑵]

Ecuación 3

Siendo

Po= Presión inicial o presión atm. (Para este caso será ignorada)

A= Área de la superficie plana sumergida en el agua.

pg= Peso específico del agua

hc= Distancia vertical desde el centroide a la superficie libre del agua.

Fr= fuerza resultante

Obtenemos, después de haber simplificado la ecuación anterior

𝒉𝒄
𝑭𝒓 = 𝒂 ∗ 𝒉𝒄[𝜸 ∗ ] [𝑵]
𝟐

Ecuación 4

CÁLCULO PARA LA MASA DE 10GR

𝑵 𝟎. 𝟎𝟐[𝒎]
𝑭𝒓 = 𝟎. 𝟎𝟕𝟓[𝒎] ∗ 𝟎. 𝟎𝟐[𝒎] ∗ 𝟗𝟖𝟎𝟕[ 𝟑 ] ∗ = 𝟎. 𝟏𝟒𝟕𝟏𝟎𝟓[𝑵]
𝒎 𝟐

NOTA: Para el caso cuando el área de la superficie plana quede totalmente inmersa en el agua, la fuerza
resultante se modificará.
𝒉𝒄
𝑭𝒓 = 𝒂 ∗ 𝒉𝒄[𝜸 ∗ (𝒔 + 𝟐 )] [𝑵]
Ecuación 5

Siendo

S+(hc/2) = Distancia vertical desde el centroide a la superficie libre del agua.

CALCULO PARA LA MASA DE 300G.

𝑵 𝟎.𝟎𝟐[𝒎]
𝑭𝒓 = 𝟎. 𝟎𝟕𝟓[𝒎] ∗ 𝟎. 𝟎𝟐[𝒎] ∗ [𝟗𝟖𝟎𝟕[𝒎𝟑] ∗ (𝟎. 𝟎𝟏𝟖[𝒎] + 𝟐
)] = 𝟑. 𝟒𝟎𝟏 [𝑵]

Profundidad experimental (Yp).

∑𝑴 𝒆𝒏 𝒆𝒍 𝒑𝒊𝒗𝒐𝒕𝒆 = 𝟎: (𝒎 ∗ 𝒈 ∗ 𝒍) − (𝑭𝒓 ∗ 𝒀𝒑) = 0

𝒎∗𝒈∗𝒍
𝒀𝒑 = 𝑭𝒓
[𝒎]
Ecuación 6

4
Siendo

Fr= Fuerza resultante

Yp= Longitud vertical que inicia en el punto de presión.

G= Gravedad

M= masa de la percha.

CÁLCULO PARA UNA MASA DE 10GR

𝒎
𝟎.𝟎𝟏𝟎[𝒌𝒈]∗𝟗.𝟖[ 𝟐 ]∗𝟎.𝟐𝟕𝟓[𝒎]
𝒔
𝒀𝒑 = =0.1834[m]
𝟎.𝟏𝟒𝟕𝟏𝟎𝟓[𝑵]
Profundidad teórica(Yp).

Ecuación 7

Obtenemos, después de haber simplificado la ecuación anterior

𝟏𝑩
𝒀𝒑 = 𝟎. 𝟐𝟎 − 𝟑
[𝒎]

B= altura de la superficie plana sumergida parcialmente

CÁLCULO PARA UNA MASA DE 10gr

𝟏
𝒀𝒑 = 𝟐𝟎[𝒎] − ( ∗ 𝟎. 𝟎𝟐) [𝒎] = 𝟎. 𝟏𝟗𝟑𝟑𝟑𝟑
𝟑
NOTA: Para el caso cuando el área de la superficie plana quede totalmente inmersa en el agua, la Yp se
modificará.
𝟏𝑩
𝒀𝒑 = 𝟎. 𝟐𝟎 − + 𝒔 [𝒎]
𝟑
S=Distancia que inicia en el punto superior de la cara de la superficie plana hasta la superficie libre

CÁLCULO PARA UNA MASA DE 300gr

𝟏
𝒀𝒑 = 𝟐𝟎[𝒎] − ( ∗ 𝟎. 𝟏) [𝒎] + 𝟎. 𝟎𝟏𝟖[𝒎] = 𝟎. 𝟏𝟖𝟒𝟔𝟔𝟔𝟔𝟕
𝟑

CALCULO DE PORCENTAJE DE ERROR

𝑃𝑇𝐸𝑂𝑅𝐼𝐶𝐴 − 𝑃𝐸𝑋𝑃𝐸𝑅𝐼𝑀𝐸𝑁𝑇𝐴𝐿
𝐸𝑅𝑅𝑂𝑅% = ∗ 100
𝑃𝑇𝐸𝑂𝑅𝐼𝐶𝐴

5
 PARA LA MASA DE 10gr
0,193 – 0,183
𝐸𝑅𝑅𝑂𝑅% = ∗ 100 = 5,15%
0,193

Masa Altura en la Fuerza Profundidad Profundidad

%error
agregada[g] cara[m] hidrostatica[N] experim.[m] teorica.[m]
10 0,02 0,147105 0,183389416 0,193333333 5,14340566
-
20 0,025
0,229851563 0,234738452 0,191666667 22,4722359
-
30 0,033
0,400493363 0,202082001 0,189 6,92169354
40 0,04 0,58842 0,183389416 0,186666667 1,75567015
50 0,045 0,744719063 0,181125349 0,185 2,09440602
60 0,05 0,91940625 0,176053839 0,183333333 3,97063322
-
70 0,053
1,033044863 0,182801838 0,182333333 0,25694975
80 0,057 1,194860363 0,180623617 0,181 0,20794663
-
90 0,06
1,323945 0,183389416 0,18 1,88300874
-
100 0,064
1,5063552 0,179091226 0,178666667 0,23762666
200 0,094 3,24954945 0,166038403 0,168666667 1,5582593
300 0,118 3,4010676 0,237962045 0,184666667 -28.860313
350 0,131 4,825779525 0,195660099 0,197666667 1.01512715
Tabla 1

PREGUNTAS
 Explique la influencia de la presión sobre las superficies curvas en el sistema:
Las fuerzas hidrostáticas que actúan sobre una superficie curva no generaran momento, debido a que
coinciden con el mismo punto, en este caso el pivote, por lo tanto no hay brazo para momento.
 ¿Qué sucedería con la distribución de presiones si se inclinara la superficie?
La superficie de contacto sería diferente por lo tanto deberíamos tomar el ángulo que se genere con
respecto a la horizontal.
 ¿Qué influencia tiene la presión generada por el agua ubicada a los lados del cuerpo sumergido?
No tiene influencia, debido a que las fuerzas en estos lados se anulan ya que son de igual magnitud y
sentido contrario.

4.OBSERVACIONES Y CONCLUSIONES

Para la realización de la práctica se ubicaron las perchas de peso de mayor a menor, iniciando con una
masa de 350gr y culminando con una de 10gr, así se logró mayor rendimiento durante la práctica.
Se evidenció durante la práctica de laboratorio que el peso del agua influyó en la toma de datos de fuerza y
también con ayuda de esta se pudo nivelar el brazo de equilibrio.
Se debe tener una buena postura frente al indicador de nivel a la hora de registrar la profundidad de inmersión
en la cara del cuadrante.
Se debe tener una buena precisión a la hora de tomar los resultados durante la practica.

6
5. MATRIZ DE PARTICIPACIÓN

NOMBRES %PARTICIPACIÓN
Angarita Martínez Danna Liseth 33,333
Carvajal Suarez Yesmin Lorena 33,333
Fernandez Orduz Jose Andres 33,333

6.BIBLIOGRAFÍA
 [1[1] Mecánica de fluidos, fundamentos y aplicaciones (Vol.1).
 [2] Cengel, Y. A., Cimbala, J.M, & Skarina, S.F (2006).

7
HOJA DE CÁLCULO
