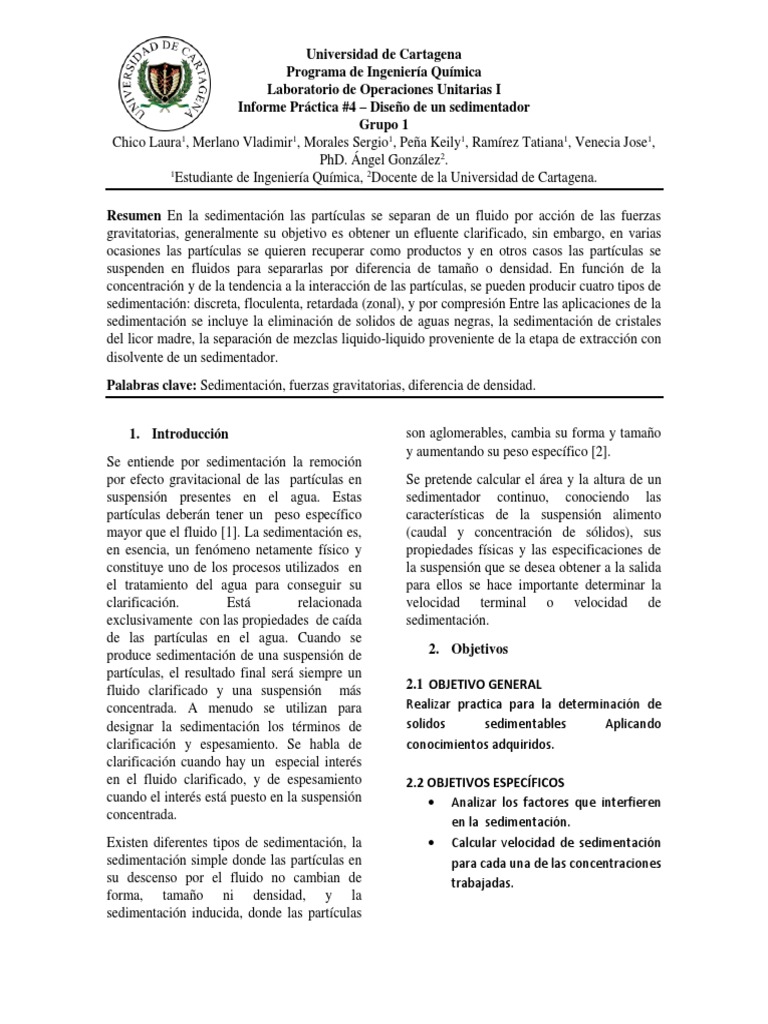

Universidad de Cartagena

Programa de Ingeniería Química

Laboratorio de Operaciones Unitarias I
Informe Práctica #4 – Diseño de un sedimentador
Grupo 1
Chico Laura1, Merlano Vladimir1, Morales Sergio1, Peña Keily1, Ramírez Tatiana1, Venecia Jose1,
PhD. Ángel González2.
1
Estudiante de Ingeniería Química, 2Docente de la Universidad de Cartagena.

Resumen En la sedimentación las partículas se separan de un fluido por acción de las fuerzas
gravitatorias, generalmente su objetivo es obtener un efluente clarificado, sin embargo, en varias
ocasiones las partículas se quieren recuperar como productos y en otros casos las partículas se
suspenden en fluidos para separarlas por diferencia de tamaño o densidad. En función de la
concentración y de la tendencia a la interacción de las partículas, se pueden producir cuatro tipos de
sedimentación: discreta, floculenta, retardada (zonal), y por compresión Entre las aplicaciones de la
sedimentación se incluye la eliminación de solidos de aguas negras, la sedimentación de cristales
del licor madre, la separación de mezclas liquido-liquido proveniente de la etapa de extracción con
disolvente de un sedimentador.
Palabras clave: Sedimentación, fuerzas gravitatorias, diferencia de densidad.

1. Introducción son aglomerables, cambia su forma y tamaño

Se entiende por sedimentación la remoción
por efecto gravitacional de las partículas en
suspensión presentes en el agua. Estas
partículas deberán tener un peso específico
mayor que el fluido [1]. La sedimentación es,
en esencia, un fenómeno netamente físico y
constituye uno de los procesos utilizados en
el tratamiento del agua para conseguir su
clarificación. Está relacionada
exclusivamente con las propiedades de caída
de las partículas en el agua. Cuando se
produce sedimentación de una suspensión de
partículas, el resultado final será siempre un
fluido clarificado y una suspensión más
concentrada. A menudo se utilizan para
designar la sedimentación los términos de
clarificación y espesamiento. Se habla de
clarificación cuando hay un especial interés
en el fluido clarificado, y de espesamiento
cuando el interés está puesto en la suspensión
concentrada.
Existen diferentes tipos de sedimentación, la
sedimentación simple donde las partículas en
su descenso por el fluido no cambian de
forma, tamaño ni densidad, y la
sedimentación inducida, donde las partículas
y aumentando su peso específico [2].
Se pretende calcular el área y la altura de un
sedimentador continuo, conociendo las
características de la suspensión alimento
(caudal y concentración de sólidos), sus
propiedades físicas y las especificaciones de
la suspensión que se desea obtener a la salida
para ellos se hace importante determinar la
velocidad terminal o velocidad de
sedimentación.
2. Objetivos
2.1 OBJETIVO GENERAL
Realizar practica para la determinación de
solidos sedimentables Aplicando
conocimientos adquiridos.
2.2 OBJETIVOS ESPECÍFICOS
 Analizar los factores que interfieren
en la sedimentación.
 Calcular velocidad de sedimentación
para cada una de las concentraciones
trabajadas.
 3. Marco teórico
La sedimentación consistente en separar de
una suspensión un líquido claro, que
sobrenada en la superficie, y un lodo que se
deposita en el fondo y que contiene una
elevada concentración de materias sólidas [3].
Como fuerza impulsora en esta operación
actúa el campo gravitatorio. Se trata de una
operación básica de gran importancia en la
depuración de aguas residuales urbanas e
industriales, así como en ciertas industrias
(minería, metalurgia, química, etc.). En esta
experiencia se calculará mediante de ensayos
de sedimentación discontinua la relación
entre velocidad de sedimentación y
concentración de la suspensión, y aplicarlos
al diseño de un sedimentador continuo.
La sedimentación se utiliza para separar las
partículas sólidas dispersas en un líquido. La
diferencia de densidades entre partículas
sólidas y el líquido hace que, aunque este
último tenga un movimiento ascendente y las
partículas sólidas sedimenten, depositándose
en el fondo de donde son eliminadas en forma
de lodos. La viscosidad del líquido frena las
partículas sólidas, que deben vencer el
rozamiento con el líquido en el movimiento
de caída. La velocidad de sedimentación
puede calcularse a partir de la pendiente de la
representación de la altura de la interfase
frente al tiempo.
Las partículas en suspensión sedimentan en
forma diferente, dependiendo de
las características de las partículas, así como
de su concentración. Es así que
podemos referirnos a la sedimentación de
partículas discretas, sedimentación de
partículas floculentas y sedimentación de
partículas por caída libre e interferida.
Fig. 1. Sedimentación intermitente
Sedimentación de partículas discretas: Se
llama partículas discretas a
aquellas partículas que no cambian de
características (forma, tamaño, densidad)
durante la caída. Se denomina sedimentación
o sedimentación simple al proceso de
depósito de partículas discretas. Este tipo de
partículas y esta forma de sedimentación se
presentan en los desarenadores.
Sedimentación de partículas floculentas:
son aquellas producidas por la aglomeración
de partículas coloides desestabilizadas a
consecuencia de la aplicación de agentes quí-
micos.
Se denomina sedimentación floculenta o
decantación al proceso de depósito de
partículas floculentas. Este tipo de
sedimentación se presenta en la clarificación
de aguas, como proceso intermedio entre la
coagulación-floculación y la filtración
rápida.
Sedimentación por caída libre e
interferida: Cuando existe una baja
concentración de partículas en el agua,
éstas se depositan sin interferir. Se denomina
a este fenómeno caída libre. En cambio,
cuando hay altas concentraciones de
partículas, se producen colisiones que las
mantienen en una posición fija y ocurre un
depósito masivo en lugar de individual. A
este proceso de sedimentación se le denomina
depósito o caída interferida o
sedimentación zonal. Cuando
las partículas ya en contacto forman una masa
compacta que inhibe una mayor
consolidación, se produce una compresión o
zona de compresión. Este tipo de
sedimentación se presenta en los
concentradores de lodos de las unidades de
decantación con manto de lodos.
4. Materiales y métodos
4.1. Materiales
 2 Probetas aforadas de 1 litro
 2 suspensiones problema de 50
g/L y 100 g/L de CaCO3.
 1 Calibrador o “pie de rey”
 1 cronometro
 Varilla de agitación
 Fuente de luz para facilitar la
visibilidad.
4.2. Método
 Homogenizar cada una de las
suspensiones problema de CaCO3
agitando el recipiente que las
contiene.
 Trasvasar cada una de las
suspensiones problema a las probetas
aforadas de 1 litro.
 Nuevamente agitar la suspensión a
trabajar intensamente con la varilla
de agitación hasta homogenizar.
 Retirar la varilla de agitación y
seguido a esto iniciar el cronometro
para la toma de datos.
 Tomar los datos del proceso en
función del volumen, posteriormente
tabular el tiempo transcurrido de la
interfase cada que desciende 50ml de
la suspensión.
 Realizar el procedimiento anterior de
toma de datos para cada
concentración de suspensión,
volviendo a agitar (este
procedimiento se repitió 4 veces)
 Reportar el promedio de ambas
pruebas.
 Finalmente proceder a realizar los
cálculos correspondientes a la
práctica después de que esta allá
finalizado.
5. Recomendaciones de seguridad
Se deben tener en cuenta, en todo momento,
las medidas de seguridad estándar como lo es
el uso de la bata de laboratorio, lentes de
seguridad y zapatos cerrados ya que en
muchos de los procesos de sedimentación
algunos solventes y soluciones son peligrosas
ya que estas pueden llegar a reaccionar
produciendo calor, explosión o productos
tóxicos, por ello lo más recomendable es
portar elementos que eviten inhalar o entrar
en contacto directo con estos.
6. Cálculos
 Para la ejecución de la práctica se
registraron los siguientes datos:
 Concentración de cada muestra
problema.
 Velocidad de sedimentación
experimental.
 Diámetro de las probetas.
Se realizó dos pruebas en una probeta de 2.7
cm de diámetro una de 50 g/l y la otra de
100g/l, ambas se repiten con el fin de tener
más precisión en los resultados, luego se
procede a medir su volumen para así hallar la
altura de sedimentación vs. tiempo.
Sabemos que el volumen de un cilindro está
dado por:
𝑉 = 𝜋𝑟 2 ℎ
Despejamos la altura:
𝑉
ℎ=
𝜋𝑟 2
Los valores obtenidos para la altura se
encuentran registrados en los anexos
tablas # 1 y 2.
A continuación se muestran las gráficas
respectivas a cada solución, a partir de los
datos obtenidos experimentalmente
Grafica # 1 primera muestra de 50g/L
Grafica # 5 segunda muestra de 100g/L

Grafica # 2 segunda muestra de 50g/L

Grafica # 6 promedio muestra de 100g/L

A partir de las gráficas anteriores se procede

a hallar los valores de la concentración y la
velocidad para cada una, para ello se buscan
los diferentes valores de Zi , ZL y θL , y se
tomaran 3 valores para cada gráfica.
Ecuaciones utilizadas
Grafica # 3 promedio muestra de 50g/L
 Velocidad de sedimentación

𝑧𝑖 − 𝑧𝐿
= 𝑉𝐿
𝜃𝐿
O
𝑧𝑖 = 𝑧𝐿 +𝑉𝐿 𝜃𝐿

Además tenemos que:

𝐶𝐿 𝑧𝑖 = 𝐶0 𝑍0

Grafica # 4 primera muestra de 100g/L Por consiguiente, Zi es la altura que la

suspensión ocuparía si todos los sólidos
presentes tuvieran una concentración 𝐶𝐿 .
Siendo 𝐶𝐿 la concentración mínima.
Primero se simplificara la ecuación de 8. Conclusiones
concentración hallando los valores de C0 Z0 .

Para el caso de la concentración de 50 g/L 9. Referencias bibliográficas

nos queda:
 SEDIMENTACIÓN, Ing. Víctor
g cm
C0 Z0 = 50 ∗ = 873.5 Maldonado Yactayo
L http://www.bvsde.paho.org/bvsat
r/fulltext/tratamiento/manualI/to
Y para una concentración de 100g/L:
moII/ma1_tomo2_cap7.pdf
g cm encontrado el 02-03-2017.
C0 Z0 = 100 ∗? = 1750  2. Sedimentación, Tratamiento
L
de aguas, Universidad Nacional,
Los datos obtenidos se encuentran Ing Jorge Arturo Pérez.
tabulados en las tablas http://www.bdigital.unal.edu.co/7
# 3, 4, 5 y 6. 0/5/45_-_4_Capi_3.pdf
encontrado el 02-03-2017.
7. Análisis de resultados  3. PROCESOS DE
SEPARACIÓN I.
A partir de los resultados obtenidos nos https://quimicaitatljmm.files.wor
podemos dar cuenta que para ambas muestras dpress.com/2013/04/apuntes-
a medida que pasa el tiempo la velocidad de procesos-sep-i-uiii_2.pdf
sedimentación va disminuyendo esto se da encontrado en 02-03-2017
debido que se acumulan los sólidos en la  Perry, R. H. y Chilton, C. H.
parte inferior de la probeta generando así (2001) “Manual del Ingeniero
menos espacio por lo que disminuye la Químico”, 4ta edición. McGraw-
facilidad que tienen las partículas en Hill, Madrid.
desplazarse. Además como las partículas se  Bird R., Steward W. and
van desplazando hacia en fondo de la probeta Lightfood E., Transport
también se puede demostrar que la Phenomena, N. Y., John Wiley &
concentración aumenta a medida que pasa el Sons, 2a. Ed., 2002.
tiempo.  Vennard J., Street R., Elementos
A la vez la concentración de la solución es de mecánica de fluidos, Co.
inversamente proporcional a la velocidad de Editorial Continental, S. A.,
sedimentación, esto quiere decir que a medida 1997.
que la concentración en la solución aumenta  White, F. (2003). Mecánica de
la velocidad va disminuyendo. fluidos. 5ta edición. McGraw-
Hill.
De igual forma podemos observar que para  Potter, M & Wiggert, D.
una solución con menor concentración la Mecánica de fluidos. 3ra edición.
velocidad de sedimentación será mayor esto Ciencias e ingeniería.
debido a lo anteriormente explicado. Además
se debe aclarar que las pruebas no fueron
exactas debido a que no se veía de forma
clara y precisa la línea de sedimentación.
 ANEXOS

Tiempo Volumen Tiempo Tiempo Altura (h)

Original Replica
0 1000 0 0 32,0795305
0,49 950 0,51 0,5* 30,475554
1,27 900 1,3 1,285 28,8715775
2,05 850 2,1 2,075 27,267601
2,43 800 2,49 2,46 25,6636244
3,22 750 3,31 3,265 24,0596479
3,58 700 4,09 3,835 22,4556714
4,43 650 4,52 4,475 20,8516949
5,22 600 5,31 5,265 19,2477183
6 550 6,11 6,055* 17,6437418
6,43 500 6,52 6,475 16,0397653
7,22 450 7,34 7,28 14,4357887
8,01 400 8,18 8,095 12,8318122
8,5 350 8,59 8,545 11,2278357
9,28 300 9,41 9,345 9,62385916
10,12 250 10,22 10,17 8,01988264
10,53 200 11,09 10,81 6,41590611
11,56 150 12,09 11,825 4,81192958
16,16 100 16,52 16,34* 3,20795305
Tabla 1. Muestra de 50g/L.

Tiempo Volumen Tiempo Tiempo Altura

Original Replica Promedio
0 1000 0 0 32,0795305
1,16 950 1,16 1,16 30,475554
2,26 900 2,35 2,305 28,8715775
3,42 850 3,59 3,505 27,267601
5,01 800 5,21 5,11 25,6636244
6,13 750 6,46 6,295 24,0596479
7,35 700 8,11 7,73 22,4556714
8,59 650 9,45 9,02 20,8516949
10,24 600 11,05 10,645 19,2477183
11,56 550 12,36 11,96 17,6437418
13,36 500 14,11 13,735 16,0397653
15,23 450 15,53 15,38 14,4357887
17,33 400 17,54 17,435 12,8318122
20,29 350 20,46 20,375 11,2278357
24,28 300 24,42 24,35 9,62385916
29,26 250 29,33 29,295 8,01988264
35,42 200 35,52 35,47 6,41590611
Tabla 2. Muestra de 100g/L.
 θ (min) 0,5 6,055 16,34 θ (min) 0,5 6,055 16,34
Zi (cm) 16,6 15 9,2 Zi (cm) 16,6 15 9,2
ZL (cm) 30,5 17,6 3,2 ZL (cm) 30,5 17,6 3.2
V (cm/min) 1.55 0.88 V (cm/min) 1.70 1.38 0.83
c (g/l) 48.52 51.37 83.17 c (g/l) 48.79 54.58 80.86
Tabla 3. Resultados primera muestra 50g/L Tabla 4. Resultados segunda muestra 50g/L
 θ (min) 3 10 19
θ (min) 3 10 19 Zi (cm) 17.8 15.8 11.9
Zi (cm) 18 16 11 ZL (cm) 15.02 10.30 6.29
ZL (cm) 15.20 9.43 5.41 V(cm/min) 0.93 0.55 0.30
V (cm/min) 0.93 0.66 0.29 c (g/l) 98.31 110.76 147.06
c (g/l) 97.22 109.38 159.09 Tabla 6. Resultados segunda muestra
Tabla 5. Resultados primera muestra 100g/L 100g/L
