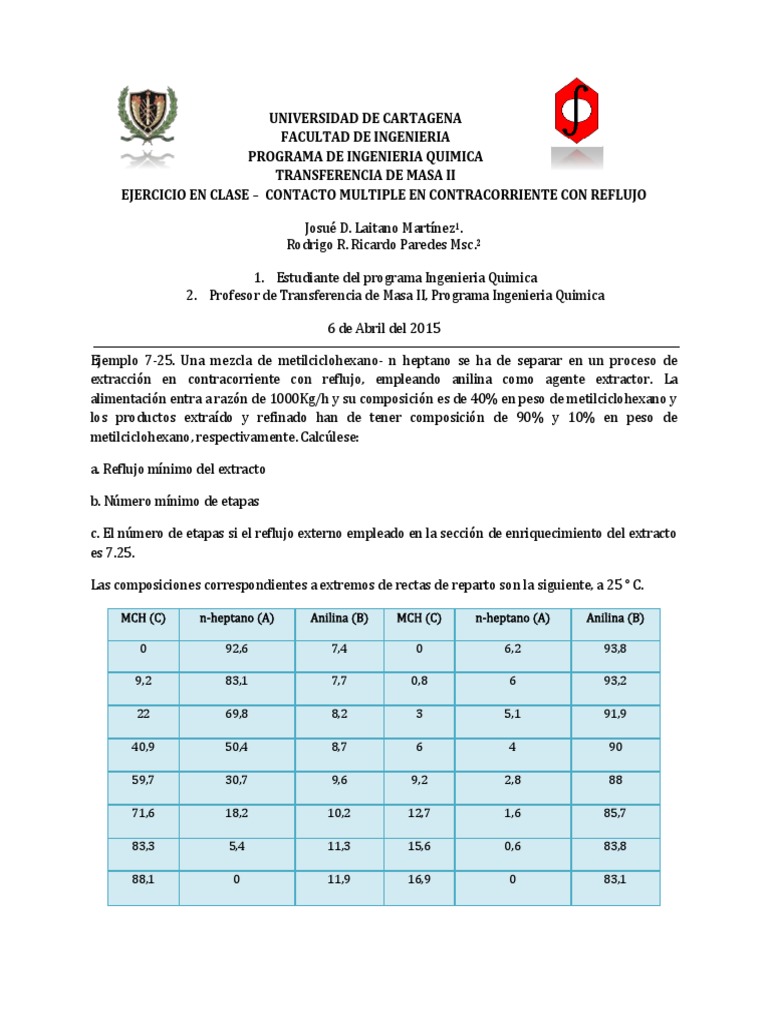

UNIVERSIDAD DE CARTAGENA

FACULTAD DE INGENIERIA
PROGRAMA DE INGENIERIA QUIMICA
TRANSFERENCIA DE MASA II
EJERCICIO EN CLASE – CONTACTO MULTIPLE EN CONTRACORRIENTE CON REFLUJO

Josué D. Laitano Martínez1.

Rodrigo R. Ricardo Paredes Msc.2

1. Estudiante del programa Ingenieria Quimica

2. Profesor de Transferencia de Masa II, Programa Ingenieria Quimica

6 de Abril del 2015

Ejemplo 7-25. Una mezcla de metilciclohexano- n heptano se ha de separar en un proceso de

extracción en contracorriente con reflujo, empleando anilina como agente extractor. La
alimentación entra a razón de 1000Kg/h y su composición es de 40% en peso de metilciclohexano y
los productos extraído y refinado han de tener composición de 90% y 10% en peso de
metilciclohexano, respectivamente. Calcúlese:

a. Reflujo mínimo del extracto

b. Número mínimo de etapas

c. El número de etapas si el reflujo externo empleado en la sección de enriquecimiento del extracto

es 7.25.

Las composiciones correspondientes a extremos de rectas de reparto son la siguiente, a 25 ° C.

MCH (C) n-heptano (A) Anilina (B) MCH (C) n-heptano (A) Anilina (B)

0 92,6 7,4 0 6,2 93,8

9,2 83,1 7,7 0,8 6 93,2

22 69,8 8,2 3 5,1 91,9

40,9 50,4 8,7 6 4 90

59,7 30,7 9,6 9,2 2,8 88

71,6 18,2 10,2 12,7 1,6 85,7

83,3 5,4 11,3 15,6 0,6 83,8

88,1 0 11,9 16,9 0 83,1

Solución:

a.) Para calcular el reflujo mínimo, en primera instancia empleamos el método del triángulo o
diagrama triangular donde tenemos que (B) es la Anilina y C el (MCH) graficando los valores de
equilibrio y trazando la línea de alimentación se procede a referenciar los valores de Qmin y Wmin
en la siguiente figura. Y con la ecuación de reflujo externo tenemos que:

R0 E1Q E B y1  yQ y E 
 
E  E E1 QB y E   y1 yQ

Figura 1. Representación del cálculo del reflujo mínimo

Donde en base a lo anterior tenemos que reemplazando los valores correspondientes

𝑅0 0,136 − 0,026 0,90

= = 4,7
𝐸′ 0,90 − 0,136 0,026

b.) En base a lo estudiado se conoce que el número mínimo de etapas corresponde al empleo de
reflujo máximo. Los puntos de operación de Q y W coinciden con el vértice de la anilina (B), cuando
se opera a reflujo máximo. En base a la siguiente
 Figura2. Numero de etapas mínimas

En base a lo anterior se puede observar que para que el número de etapas mínimas cuando el
reflujo es máximo es de Nmin = 7

c.) Mediante de la ecuación de Reflujo externo tenemos que:

R0 E1Q E B y1  yQ y E 
 
E  E E1 QB y E   y1 yQ

De la que si despejamos Yq y reemplazando los valores de la expresión tenemos:

0,136 − 𝑦𝑄 0,90
7,25 =
0,90 − 0,136 𝑦𝑄

𝑦𝑄 = 0,019
En base lo anterior el número de etapas necesarias trazadas gráficamente es:

Figura3. Numero mínimo de etapas para un reflujo externo en la sección de enriquecimiento del
extracto de 7.25

Nmin= 16
