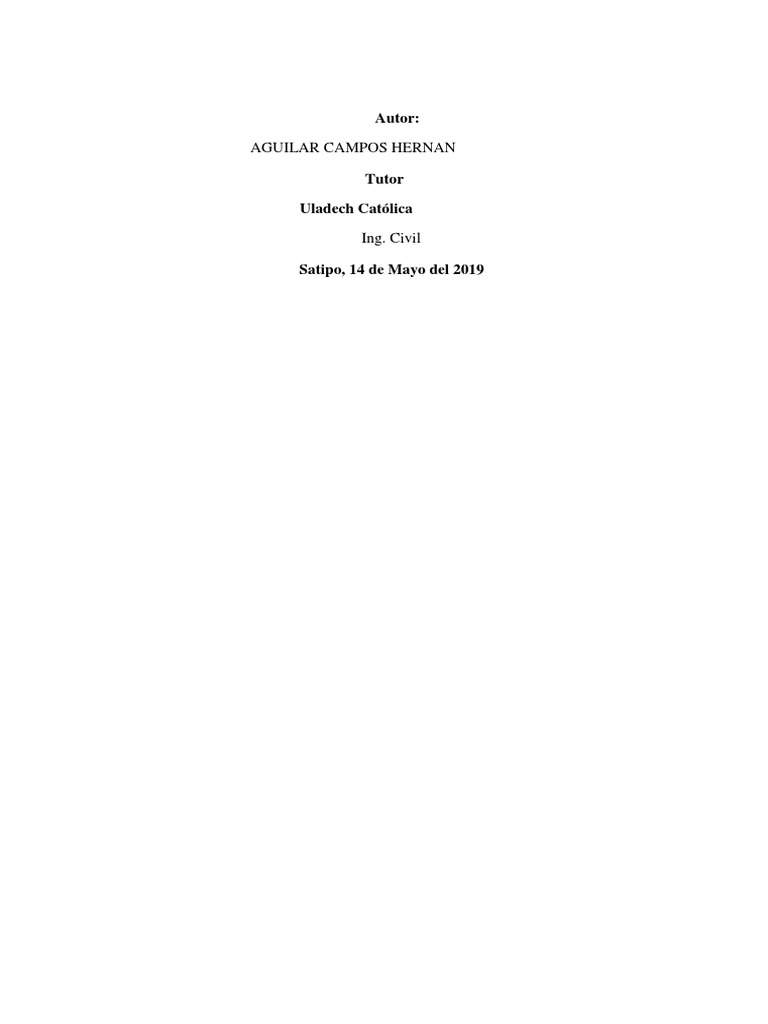

Autor:

AGUILAR CAMPOS HERNAN

Tutor

Uladech Católica
Ing. Civil

Satipo, 14 de Mayo del 2019

 INTRODUCCION

El presente informe expone la metodología y Equipos utilizados en el levantamiento

topográfico, así como los cálculos de los puntos de control y referencia al nivel medio del
mar.
Una vez verificados los alcances del Levantamiento y considerando la magnitud de los
mismos se planteó el desarrollo de trabajo por etapas. Definidos los objetivos de la
primera etapa se inició la programación de las actividades basándose en éstos,
iniciándose el trabajo de campo.
En su primera etapa el trabajo de campo comprendió el levantamiento topográfico de la
poligonal abierta, con un mínimo de cuatro PI y con un abscisado de 10m
Para la segunda etapa procedimos a la nivelación de la poligonal , utilizándose como cotas
de referencia al Nivel.

En el presente informe queremos dar a conocer un levantamiento topográfico por

poligonal cerrada en el cual hemos utilizado un teodolito sokkia, una mira, brújula y GPS,
sobre la práctica realizada en campo. Para ello realizamos una medición de un terreno
dentro de nuestra universidad con la cual se pretende mostrar en un plano todos los
detalles existentes en el terreno.
1.- POLIGONAL ABIERTA

1) Objetivos
 El objetivo fundamental en esta práctica es desarrollar en los alumnos a dominar la
técnica para el levantamiento de una poligonal abierta, observaciones de las
deflexiones angulares y con la máxima precisión. Se verá que aunque dichos errores
angulares son inevitables, estos se pueden minimizar.
 Igualmente es importante evidenciar errores en cota, que pudieron haber ocurrido
durante la realización de la nivelación, y saber compensarlos adecuadamente.
 Otro de los objetivos de esta trabajo es conocer los fundamentos y alcances más
significativos de esta ciencia, como también se ha aprendido a utilizar los
instrumentos de medición propios de la ya mencionada, teniendo así la oportunidad
de aplicar cabalmente la teoría aprendida.

Aspectos Generales
LA POLIGONAL
La finalidad de la poligonal es determinar las coordenadas de una serie de puntos,
muchas veces a partir de las de otros cuya posición ya ha sido determinada por
procedimientos más precisos. Se define la poligonal como el contorno formado por
tramos rectos que enlazan los puntosa levantar, que serán las bases o estaciones. Los
tramos o ejes son los lados de la poligonal, la unión de bases consecutivas. La
observación consiste en medir las longitudes de los tramos y los ángulos horizontales
entre ejes consecutivos. Sean dos puntos A y B de coordenadas conocidas (vértices
geodésicos, por ejemplo).
 DISEÑO Y UTILIDAD DEL MÉTODO.
Las poligonales se hacen para llevar coordenadas a una zona, o para distribuir
puntos conocidos que se utilizarán en posteriores trabajos de levantamiento o
replanteo. El diseño de la poligonal se hace de acuerdo a la finalidad y las
posibilidades de los instrumentos. Siempre se elegirán las estaciones de manera que
haya visibilidad a la base anterior y siguiente y que la distancia sea tal que con el
instrumento utilizado pueda medirse. Si las bases se van a utilizar para tomar los
detalles de un terreno del que se quiere elaborar un plano, se pondrán de manera
que desde ellas se cubra toda la zona.

DESARROLLO DEL CAMPO

1) Composición de la Cuadrilla
En lo que se debe a la conformación de las cuadrillas de trabajo se comenzó a
establecer que función desempeñaría cada uno durante la práctica.
No obstante no hay que dejar de lado el objetivo de la práctica, el cual es que
todos aprendan a realizar esta práctica y operar de una forma correcta los equipos.
2) Equipo Empleado
 Cinta Graduada (winchas)
 Jalones.
 Flexometro
 Plomada
 Nivel
 G.P.S
3) Explicación paso a paso del trabajo de campo
realizado
Para realizar esta práctica de campo primero hay tener bien claros los criterios y
fundamentos necesarias, para luego planificar que es lo que vamos a hacer en el
campo y en base a eso desenvolvernos de una manera espontánea en nuestra
práctica de campo.
 Buena ya una vez teniendo en cuenta que es lo que vamos a realizar procedemos a
ubicar nuestra estación en nuestro PI1, para luego realizar el abscisado cada 10m en
toda la poligonal.

2.- POLOGONAL CERRADA

a) OBJETIVO GENERAL
Representar el relieve de un terreno, aplicando el levantamiento topográfico
mediante una poligonal cerrada con teodolito.

b) OBJETIVO GENERAL
Procesar la información y representar planimétricamente un terreno en el
papel.
Comprender la utilidad del método de radiación con teodolito en el campo de
la ingeniería civil
Medir los lados de la poligonal. En esta parte conoceremos sus
dimensiones de cada lado, para ello nos valdremos de una wincha o cinta
métrica.
Tomar lectura de los ángulos horizontales Consiste en tomar lectura de todos
los ángulos horizontales en todos los vértices.

I. EQUIPO Y MATERIALES

A continuación presentamos los materiales utilizados para la práctica y gabinete

a) TEODOLITO: El teodolito es un instrumento de medición

mecánico-óptico que se utiliza para obtener ángulos verticales
y, en el mayor de los casos, horizontales, ámbito en el cual tiene
una precisión elevada. Con otras herramientas auxiliares puede
medir distancias y desniveles.
b) TRIPODE: Se denomina trípode a un armazón que cuenta
con tres pies y que se utiliza como sostén de diversos
instrumentos o dispositivos en topografía. El concepto
procede del latín tripus, aunque su origen etimológico más
lejano se encuentra en la lengua griega.

c) MIRA: En topografía, una estadía o mira estadimétrica,

también llamado estadal en Latinoamérica, es una regla
graduada que permite mediante un nivel topográfico, medir
desniveles, es decir, diferencias de altura. Con una mira,
también se pueden medir distancias con métodos
trigonométricos, o mediante un telémetro estadimétrico
integrado dentro de un nivel topográfico, un teodolito, o bien un taquímetro.

d) JALONES: Los jalones son varas metálicas o de

madera, Están pintados en forma alternada, de colores:
blanco y rojo, cuyas longitudes varían entre 10cm a
25cm. Los mismos pueden ser simples o de encastrar
telescópicos o de rosca. Las dimensiones de los mismos
son: Longitud desde 1m a 2.50m, Diámetro 4.00cm o
5.00cm. Todos los modelos poseen en la parte inferior
poseen un azuche (refuerzo de acero) para facilitar su hincado.

e) LIBRETA TOPOGRÁFICA: En ella se registran

todos los datos y se describen los procedimientos
usados en campo. Siempre deben tomarse las notas
de campo en libretas especiales de registro en toda
claridad para no tener que pasarlas posteriormente, es
decir, se toman en limpio, deben incluirse en ella la
mayor cantidad de datos complementarios posibles.
f) BRÚJULA: La brújula o compás magnético es un instrumento que sirve de
orientación y que tiene su fundamento en la propiedad de las agujas
 magnetizadas.
En la presente práctica nos servirá para obtener la posición del norte magnético.

g) GPS: proporcionado por el gabinete de topografía

de la facultad, este sistema satelital de
posicionamiento el cual nos proporcionara en esta
práctica las coordenadas UTM de nuestra parcela.

h) ESTACA: instrumento de madera usado en este caso para fijar

el punto de estación

I) NIVEL El nivel de ingeniero, es un instrumento

que tiene como finalidad la medición de desniveles
entre distintos puntos que se hallan a distintas
alturas y en distintos lugares

II. MARCO TEÓRICO

1. Redes de apoyo
 Una Red de Apoyo Planimétrico se define como el conjunto de estaciones
unidas por medio de líneas imaginarias o direcciones y que forman el armazón
del levantamiento, a partir del cual puede lograrse la toma de los datos de
campo para la posterior representación del terreno.

Tipos de redes
Entre los tipos de redes de apoyo planimétrico se tiene:

 LA POLIGONAL.
Es la red de apoyo, que como su nombre lo indica tiene la forma de polígono,
es utilizada en terrenos de mediana extensión, aunque si se conforma una red de
varias poligonales, se puede utilizar en levantamiento de extensiones
considerables, por la forma de cálculo se hace necesario contar con las
longitudes de los lados y la amplitud de sus ángulos, motivo por el cual no es
recomendable cuando el terreno es accidentado.

 LA TRIANGULACIÓN
Es la red de apoyo, que la base de sus formas es el triángulo, de allí su
nombre, en esta red es necesario medir con precisión todos sus ángulos y
respecto a sus medidas longitudinales, se mide únicamente la base (un lado), o
en algunos casos también la base de comprobación, lógicamente que dicha
longitud debe medirse lo más preciso y exacto posible. Es muy utilizada en
levantamientos de grandes extensiones y su precisión es mayor que la de una
poligonal.

Extensión y características topográficas del terreno.

Ventajas que ofrece cada red.
Equipo disponible.
Personal de apoyo para el levantamiento.

 POLIGONACIÓN TOPOGRÁFICA
Es la serie de segmentos de líneas rectas que unen puntos o estaciones, a lo
largo de un itinerario de levantamiento. La Poligonal o Poligonación
 Topográfica, brinda excelentes resultados para levantamientos de terrenos de
pequeña a mediana extensión en los que la topografía no entorpece la
medición de los lados de la poligonal, por lo que es uno de los procedimientos
más utilizados en la práctica para determinar la ubicación relativa entre puntos
en el terreno.
La técnica de la Poligonación puede ejecutarse por una línea abierta: poligonal
abierta, o una línea cerrada: poligonal cerrada; dependiendo de la extensión,
forma y topografía del terreno y fundamentalmente de la precisión que se
desee lograr.

2. Planteamiento de la poligonal

La conveniencia de una poligonal cerrada debe juzgarse desde los siguientes

aspectos:
Es conveniente en terrenos de pequeña y mediana extensión. Permiten la
medición directa de la poligonal.
Es ventajosa ante la poligonación abierta, por tener la posibilidad de la
comprobación de los datos medidos en campo.
Toda poligonal requiere de un número menor de visuales que una triangulación

3. TRABAJO DE CAMPO:

 Reconocimiento.

Es la inspección directa en el terreno y tiene como objetivos, determinar si es

conveniente la poligonal, ubicación de las estaciones, selección del método a
utilizar para la medida de los lados y ángulos, equipo, personal y tiempo que
demandará el trabajo, estimar el costo. El equipo necesario puede ser: jalones,
banderolas, cinta métrica o wincha, brújula, croquis o planos anteriores.

 Ubicación de los vértices.

Todo vértice de la poligonal deberá ubicarse en lugares totalmente definidos y

difíciles de remover y confundir. La señalización de estos vértices generalmente
son estacas de madera, de unos 5 x 5 cm de sección transversal por 30 cm de
longitud, las que llevan en el centro un clavo, a fin de central en él el teodolito,
para la visualización se utiliza jalones, banderolas o tarjetas de centrado.

Los vértices se seleccionan de tal manera que se logre formar polígonos de

lados cuyas longitudes sean iguales (dentro de lo posible) y los ángulos internos
no sean ni muy pequeños ni muy abiertos recomendándose ángulos mayores de
30º y menores de 150º.

 Medición de los lados de la poligonal.

La medición de los lados puede ser realizada por: estadía, wincha, barra invar o
con estación total.

- El método de la estadía se utilizará cuando se trate de una poligonal referencial

y de baja precisión.
- La medición con wincha es el más empleado ya que no requiere de equipo
adicional aparte del teodolito y en algún caso termómetro, tensiómetro, nivel de
ingeniero.

 Medición de los ángulos.

Los ángulos a medir de preferencia son los interiores, el método para la

medición dependerá del equipo que se cuenta (repetidor o reiterador), la
precisión en la medida de los ángulos en todo instante debe ser mayor que la
requerida

Medición del azimut de uno de los lados.

Para poder orientar a la poligonal, es necesario la medición del azimut de uno

de los lados de la poligonal utilizando la brújula o GPS con punto de
referencia (PR) o Vista Atrás (VAT).
4. TRABAJO DE GABINETE

 Cálculo de una poligonal cerrada. Para el cálculo de la poligonal es

necesario indicar algunos conocimientos fundamentales:

El primer paso para calcular poligonales es el de compensación o ajuste de los

ángulos al total geométrico correcto. Pero se presenta una excepción, que es
cuando los rumbos o acimuts de cada lado, han sido leídos directamente con
brújula en cada uno de estos lados, en este caso ninguna compensación es posible.
En poligonales cerradas la compensación angular se logra fácilmente ya que se
puede determinar el error total aunque no su distribución exacta.

5. ETAPAS DE UNA POLIGONAL CERRADA

En toda poligonal cerrada los ángulos promedios deben cumplir:

a) Suma de ángulos internos = 180º (n - 2)

b) Suma de ángulos externos = 180º (n+ 2) Siendo n el número de vértices de la
poligonal.

Los ángulos de una poligonal cerrada pueden ser compensados simplemente al

total geométrico correcto (Σ ángulos internos ó Σ ángulos externos).

Error de cierre angular máximo permisible:

Ec=P (n) Donde:

P: Precisión angular de equipo
N: Número de ángulos del polígono

Si el error angular de cierre es menor que el máximo permisible, la

compensación puede realizarse usando el siguiente método:

Se divide la corrección total entre el número de ángulos, y luego dicho valor se

suma a cada ángulo de la poligonal cerrada.
Para el azimut

Se mide el azimut de un lado, que viene a ser el ángulo horizontal medido en

sentido horario, tomando como base la orientación del Norte Magnético, hasta el
lado de referencia. El valor del azimut puede variar entre 0º y 360º.

Conocido el azimut de uno de los lados de la poligonal y los ángulos horizontales

compensados de todos los vértices, es posible calcular el acimut de los lados
restantes por simple suma o resta de los ángulos. En esta etapa del cálculo se hace
uso de los Azimuts Inversos, esto quiere decir que si se tiene el ZE1E2, se calcula
el ZE2E1.

En una poligonal cerrada, la enumeración de las estaciones o vértices, es factor

primordial para el cálculo de los azimuts del resto de lados, ya que dicha
enumeración puede ser en Sentido Horario o en Sentido Antihorario.

Calculo de los Acimuts cuando la enumeración de las estaciones es en Sentido

Antihorario.

Se aplica la regla: Al primer azimut se le suma 180º, obteniéndose el Azimut

inverso; a este valor así determinado se le suma el valor del ángulo de la siguiente
estación o estación donde inicia el Azimut Inverso, obteniéndose así el azimut
del siguiente lado. En cualquiera de las operaciones, si el valor el valor obtenido
es mayor que 360º, esto quiere decir que se ha dado más de una vuelta en el
círculo de rotación, se restará 360º, sin que cambie de orientación el azimut
calculado.

Si se usa los azimuts, las proyecciones pueden ser también:

Proyección en X = Lado x Sen Azimut

Proyección en Y = Lado x Cos Azimut

Condiciones que deben cumplir las Proyecciones de una Poligonal Cerrada:

Suma de Proyecciones en el eje X = 0
Suma de Proyecciones en el eje Y = 0

ANEXOS:

EJERCICIOS REALIZADO EN CAMPO: VISTA EN PERFIL PENDIENTES

CROQUIS DE TERRENO
