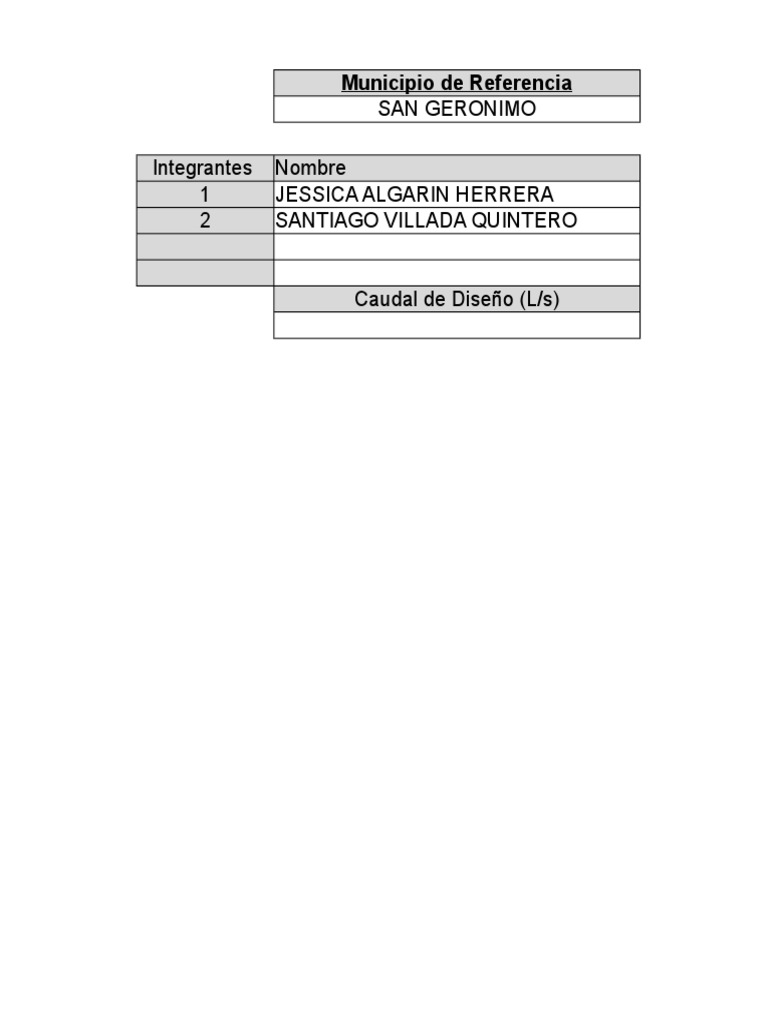

Municipio de Referencia

SAN GERONIMO

Integrantes Nombre
1 JESSICA ALGARIN HERRERA
2 SANTIAGO VILLADA QUINTERO

Caudal de Diseño (L/s)

 # ID
1036667218
1017238981

26.19
Columna Nombre
Estación
1
2 Norte
3 Estes
4 Cota Terreno
Cota Batea
5
Longitud Real
6

Diametro Real

Velocidad
8
Coeficiente de
9 friccion de DW (f)
Km (Entrada-
10 Salida)
Km codo 11,25°
11
Km codo 22,5°
12
Km codo 45°
13

Km codo 90°
14
Km Valvula
15 Compuerta

Km Valvula Globo
16

Hf
17

∑hm

18

Cota de Energia
19
Presión
20 Hidrostatica
 Presión Dinamica
21
Presión de Diseño
22
23 Tramo (De)
24 Tramo (A)
25 D
26 RDE

Celeridad (ae)
27

Velocidad
28
Longitud
29
Celeridad media
30 (amed)
Velocidad media
31 (Vmed)
PGa (mca)
32
Tc (s)
33
TM (s)
34
∆PGa (mca)
35
Phidrost (mca)
36
Pmax (mca)
37
38 Pd (mca)
Cumple Si/No
39
 Explicación del Cálculo o Contenido de cada celda
Puntos de levantamiento topográfico a lo largo del perfil longitudinal del terreno. Sacados del alineamiento longitudinal
del terreno Ver(ACUEDUCTO ENTRERRIOS.dwg). Tomadas cada 60 m.
Coordenadas Nortes de referencias topograficas de cada estación
Coorednadas Este de referencia topográficas de cada estación
Elevación sobre el nivel del mar de cada estación
Elevación sobre el nivel del mar de la parte inferior de la tubería utilizada. Para su calculo se hace una resta entre la cota
del terreno, la profundidad de la tuberia y su diametro real.
Longitud acumulada por cada tramo de longitud entre las estaciones. Su calculo depende de las proyecciones
rectangulares (∆x,∆Y,∆Z) las cuales dependen de las coordenadas Norte, Este y batea del tubo.
Diametro interno de la tuberia. Se selecciona con los catalogos hallados en el manual tecnico de PAVCO, el cual se elige
según la relación diametro-espesor (RDE) y la Presion nominal (PN). Debido a la topografia del terreno se escogen dos
diametros diferentes, pues se requiere una presion nominal mayor en el ultimo tramo, mientras que en el primero puede
ser menor, esto hará que el costo sea menor en comparacion de tener una tubería de un solo diametro con PN mayor.
Se decide colocar el mayor diámetro en el primer tramo.
La velocidad que tendrá el agua en la tubería depende del diametro nominal (D. Real) escogido. Como se tendrán dos
diametros, habran dos velocidades, en el primer tramo la velocidad será menor, mientras que en el segundo aumentara
un poco.
Para obtener este coeficiente se realizó una iteración con la ecuación de Darcy Weisbach con un valor semilla (Valor
inicial) hasta tener una convergencia entre las f (coeficiente)
Coeficiente de perdidas menores, sacados de la literatura. Este coeficiente se suma a las perdidas menores en las
estaciones de entrada y salida de la tuberia de condución.
Coeficiente de perdidas menores, sacados de la literatura. Se tiene en cuenta para las perdidas menores en los nodos
donde se requiera deflexión de 11,25°
Coeficiente de perdidas menores, sacados de la literatura. Se tiene en cuenta para las perdidas menores en los nodos
donde se requiera deflexión de 22,5°
Coeficiente de perdidas menores, sacados de la literatura. Se tiene en cuenta para las perdidas menores en los nodos
donde se requiera deflexión de 45°
Coeficiente de perdidas menores, sacados de la literatura. Se tiene en cuenta para las perdidas menores en los nodos
donde se requiera deflexión de 90° y a la entrada de los tanques de quiebre y almacenamiento en los cuales se colocan
3 codos de 90° (estaciones 21A y 188Tan)
Coeficiente de perdidas menores, sacados de la literatura. Se tiene en cuenta para las perdidas menores antes de la
entrada al tanque de quiebre y almacenamiento.
Coeficiente de perdidas menores, sacados de la literatura. Se tiene en cuenta para las perdidas menores despues de la
entrada al tanque de quiebre y almacenamiento. La valvula de Globo situada despues del tanque de almacenamiento
se abre en un 45% de su apertura, garantizando el caudal de diseño a la llegada del tanque séptico y el gasto de toda la
energia disponible.
Perdidas por fricción de la tubería. Se hallan estas perdidas por tramo haciendo una multiplicación entre la longitud de
cada tramo, la k, y el cuadrado del caudal de diseño (QMD). Para hallar las longitudes se hace la diferencia entre las
longitudes reales de cada estación, y se toma el k calculado para los datos de cada tramo de tubería elegidos del
catalogo , el cual depende del diametro, el coeficiente de fricción (f) y la gravedad (g).
Perdidas por accesorios en la tubería (Perdidas menores). De acuerdo a los angulos de deflexión que hay en todo el
tubo se buscan los codos que se acomoden a ellos teniendo en cuenta los codos comerciales (45° y 90°). Sin embargo,
para los angulos que no se acoplen a estos se hace una combinación entre estos codos. Los angulos menores a 7° no
se tienen en cuanta, ya que la tuberia es capaz de lograr estas deformaciones. luego se suman los Km de cada nodo y
se multiplican por la velocidad al cuadrado sobre dos veces la gravedad.

La cota de energia, es la suma entre la Cota batea y la altura que tiene la lamina de agua en el desarenador (entrada a
la conducción) con respecto a la cota del terreno. Para cada estación se calula la correspondiente cota de energia; que
no es mas que la diferencia entre la cota de energia de cada tramo y la suma de las perdidas por fricción y locales.
Es la presión que genera el agua en la tubería. Se halla con la diferencia entre la cota del agua (Cota de Energia en el
tanque desarenador) y la cota de la tubería en cada tramo.
Presión que varía entre la la cota de energia (CE) y la cota del tubo. Se calcula como la diferencia entre la cota de
energia y la cota batea de la tuberia.
Presión nominal (PN) según RDE de la tubería seleccionada de acuerdo al catalogo.
Estación donde comienza diametro i
Estación donde termina diametro i
Diametro nominal escogido en catálogo
Relación Diametro-Espesor dada en catalogo
Velocidad de onda igual a la velocidad del sonido del agua en la tuberia. Se halla una celeridad para tubería elastica por
las caracteristicas del material con el cual estamos trabajando (POLIETILENO) teniendo en cuenta el modulo de
elasticidad del material utilizado y del agua, que al igual que la densidad se encuentran en la literatura. También
depende de los espesores y los diametros encontrados con el tubo elegido de acuerdo al manual.
La velocidad que tendrá el agua en la tubería depende del diametro nominal (D. Real) escogido. Como se tendrán dos
diametros, habran dos velocidad, en el primer tramo la velocidad será menor, mientras que en el segundo aumentara un
poco.
la longitud de cada tramo se toma hasta donde se garantice que la presión de diseño de la tuberia seleccionada sea
mayor a la maxima presión hidrostatica y de golpe de ariete del tramo.
Velocidad del sonido del agua en la tuberia. Para su cálculo se toman la celeridades de cada tubería y la longitud de
cada tramo.
Se encuentra de acuerdo a la velocidad y longitud de cada tramo

Presión por golpe de ariete. Se determina dividiendo la presión de diseño por un factor de seguridad de 1.1, menos la
presión máxima hidrostatica.
El tiempo critico es el tiempo minimo para abrir o cerrar la compuerta que garantiza que no se presente golpe de ariete.
Este depende de la longitud del tiempo critico y la aceleridad media.
El tiempo de maniobra es el tiempo que debe tardar el operario en cerrar la valvula para garantizar que no se presente
golpe de ariete. Se calcula multiplicando el Tc por la división del pga y el ∆Pga.
El cambio que puede soporta la tuberia por golpe de ariete. Se calcula teniendo en cuenta el Pga y el TM hallado
anteriormente. Pd/1.1 - Phid
Es la presión que genera el agua en la tubería. Se halla con la diferencia entre la cota del agua y la cota de la tubería en
cada tramo.
Dependerá de un factor de seguridad de 1,1, ∆Pga, y la presión hidrostatica. Se verifica que este sea menor a la presión
de diseño. 1.1*(∆Pga+Phid)
Presión por el catalogo, la cual depende de la tubería escogida.
La presión de diseño para los dos tramos de la tuberia es mayor a la presión máxima, es decir, la tubería soporta las
presiones máximas que se pueden generar por golpe de ariete.
 CONDUCCIÓN TALLER #2 (2019_1)
Desarenador - PTAP
1 2 3 4 5 6 7 8 9
Coordenadas

Cota Batea
Estaciòn Norte Este Cota Terreno Long. Real D. Real Veloc.
Tubo Coeficiente de fricción
de DW (f)
# m m msnm msnm m mm m/s
0 1 1081003.270 1015182.040 3064.690 3063.690 0.000 193.230 0.893 0.013
60 2 1081002.820 1015184.530 3064.490 3063.297 2.561 193.230 0.893 0.013
120 3 1081000.970 1015192.870 3064.210 3063.017 11.108 193.230 0.893 0.013
180 4 1080999.770 1015198.180 3064.390 3063.197 16.555 193.230 0.893 0.013
240 5 1080999.550 1015203.790 3063.950 3062.757 22.186 193.230 0.893 0.013
300 6 1081004.330 1015210.010 3063.740 3062.547 30.034 193.230 0.893 0.013
360 7 1081008.120 1015214.310 3063.800 3062.607 35.766 193.230 0.893 0.013
420 8 1081013.050 1015218.210 3063.330 3062.137 42.070 193.230 0.893 0.013
480 9 1081021.090 1015221.460 3063.120 3061.927 50.744 193.230 0.893 0.013
540 10 1081027.600 1015226.190 3063.320 3062.127 58.794 193.230 0.893 0.013
600 11 1081030.340 1015226.220 3063.670 3062.477 61.556 193.230 0.893 0.013
660 12 1081037.310 1015228.290 3062.520 3061.327 68.917 193.230 0.893 0.013
720 13 1081045.090 1015231.740 3063.510 3062.317 77.485 193.230 0.893 0.013
780 14 1081051.590 1015236.390 3062.700 3061.507 85.518 193.230 0.893 0.013
840 15 1081058.350 1015242.140 3064.260 3063.067 94.529 193.230 0.893 0.013
900 16 1081063.570 1015246.330 3064.510 3063.317 101.227 193.230 0.893 0.013
960 17 1081067.740 1015248.230 3064.270 3063.077 105.816 193.230 0.893 0.013
1020 18 1081075.750 1015249.680 3064.180 3062.987 113.957 193.230 0.893 0.013
1080 19 1081079.890 1015250.250 3062.620 3061.427 118.417 193.230 0.893 0.013
1140 20 1081096.600 1015250.050 3056.540 3055.347 136.200 193.230 0.893 0.013
1200 21 1081118.570 1015251.400 3054.510 3053.317 158.305 193.230 0.893 0.013
1260 22 1081132.690 1015251.420 3053.950 3052.757 172.436 193.230 0.893 0.013
1320 23 1081151.260 1015254.510 3051.710 3050.517 191.394 193.230 0.893 0.013
1380 24 1081163.980 1015256.700 3050.560 3049.367 204.353 193.230 0.893 0.013
1440 25 1081176.690 1015263.600 3048.420 3047.227 218.972 193.230 0.893 0.013
1500 26 1081193.050 1015271.690 3046.270 3045.077 237.349 193.230 0.893 0.013
1560 27 1081209.300 1015280.690 3045.950 3044.757 255.928 193.230 0.893 0.013
1620 28 1081221.940 1015287.730 3044.940 3043.747 270.432 193.230 0.893 0.013
1680 29 1081233.800 1015294.260 3045.270 3044.077 283.974 193.230 0.893 0.013
1740 30 1081241.940 1015298.870 3044.050 3042.857 293.408 193.230 0.893 0.013
1800 31 1081254.080 1015304.660 3042.720 3041.527 306.924 193.230 0.893 0.013
1860 32 1081264.680 1015311.840 3041.380 3040.187 319.797 193.230 0.893 0.013
1920 33 1081276.880 1015319.700 3041.850 3040.657 334.317 193.230 0.893 0.013
1980 34 1081285.090 1015325.130 3040.690 3039.497 344.229 193.230 0.893 0.013
2040 35 1081294.720 1015330.180 3040.680 3039.487 355.102 193.230 0.893 0.013
2100 36 1081303.580 1015338.000 3039.140 3037.947 367.020 193.230 0.893 0.013
2160 37 1081314.450 1015350.650 3037.520 3036.327 383.777 193.230 0.893 0.013
2220 38 1081323.810 1015362.830 3036.480 3035.287 399.173 193.230 0.893 0.013
2280 39 1081326.170 1015369.630 3036.090 3034.897 406.382 193.230 0.893 0.013
2340 40 1081333.250 1015376.450 3035.590 3034.397 416.225 193.230 0.893 0.013
2400 41 1081344.740 1015386.360 3035.790 3034.597 431.399 193.230 0.893 0.013
2460 42 1081360.550 1015398.890 3034.920 3033.727 451.591 193.230 0.893 0.013
2520 43 1081369.240 1015405.140 3033.940 3032.747 462.340 193.230 0.893 0.013
2580 44 1081389.010 1015415.120 3032.520 3031.327 484.532 193.230 0.893 0.013
2640 45 1081400.550 1015421.740 3031.700 3030.507 497.861 193.230 0.893 0.013
2700 46 1081410.090 1015427.340 3031.060 3029.867 508.942 193.230 0.893 0.013
2760 47 1081422.420 1015434.730 3029.880 3028.687 523.365 193.230 0.893 0.013
2820 48 1081430.450 1015439.43 3029.050 3027.857 532.706 193.230 0.893 0.013
2880 49 1081439.160 1015444.760 3028.310 3027.117 542.945 193.230 0.893 0.013
2940 50 1081447.390 1015449.150 3028.400 3027.207 552.273 193.230 0.893 0.013
3000 51 1081462.060 1015458.260 3028.410 3027.217 569.541 193.230 0.893 0.013
3060 52 1081474.840 1015465.840 3027.450 3026.257 584.431 193.230 0.893 0.013
3120 53 1081485.800 1015473.700 3027.130 3025.937 597.922 193.230 0.893 0.013
3180 54 1081500.530 1015482.090 3027.260 3026.067 614.874 193.230 0.893 0.013
3240 55 1081513.030 1015488.860 3026.850 3025.657 629.096 193.230 0.893 0.013
3300 56 1081528.790 1015496.140 3026.040 3024.847 646.475 193.230 0.893 0.013
3360 57 1081542.630 1015501.680 3024.690 3023.497 661.443 193.230 0.893 0.013
3420 58 1081559.460 1015509.660 3023.500 3022.307 680.107 193.230 0.893 0.013
3480 59 1081572.940 1015517.310 3022.710 3021.517 695.627 193.230 0.893 0.013
3540 60 1081575.420 1015513.010 3022.640 3021.447 700.591 193.230 0.893 0.013
3600 61 1081581.510 1015517.870 3021.300 3020.107 708.497 193.230 0.893 0.013
3660 62 1081589.740 1015526.970 3020.750 3019.557 720.779 193.230 0.893 0.013
3720 63 1081596.510 1015535.670 3019.630 3018.437 731.860 193.230 0.893 0.013
3780 64 1081605.090 1015542.650 3019.870 3018.677 742.923 193.230 0.893 0.013
3840 65 1081618.300 1015552.720 3021.890 3020.697 759.656 193.230 0.893 0.013
3900 66 1081633.850 1015562.630 3021.210 3020.017 778.108 193.230 0.893 0.013
3960 67 1081646.890 1015566.760 3020.640 3019.447 791.798 193.230 0.893 0.013
4020 68 1081660.900 1015573.520 3020.020 3018.827 807.366 193.230 0.893 0.013
4080 69 1081674.690 1015578.740 3019.720 3018.527 822.114 193.230 0.893 0.013
4140 70 1081688.640 1015584.300 3018.450 3017.257 837.185 193.230 0.893 0.013
4200 71 1081702.240 1015590.080 3017.390 3016.197 852.000 193.230 0.893 0.013
4260 72 1081716.540 1015595.500 3017.040 3015.847 867.297 193.230 0.893 0.013
4320 73 1081731.920 1015631.320 3014.380 3013.187 906.370 193.230 0.893 0.013
4380 74 1081746.350 1015607.940 3013.860 3012.667 933.849 193.230 0.893 0.013
4440 75 1081759.350 1015613.570 3013.780 3012.587 948.016 193.230 0.893 0.013
4500 76 1081770.780 1015618.660 3012.590 3011.397 960.585 193.230 0.893 0.013
4560 77 1081778.270 1015622.700 3012.270 3011.077 969.101 193.230 0.893 0.013
4620 78 1081782.110 1015623.440 3012.440 3011.247 973.015 193.230 0.893 0.013
4680 79 1081792.120 1015625.290 3011.920 3010.727 983.208 193.230 0.893 0.013
4740 80 1081801.560 1015625.810 3011.260 3010.067 992.685 193.230 0.893 0.013
4800 81 1081810.370 1015625.630 3013.200 3012.007 1001.708 193.230 0.893 0.013
4860 82 1081823.750 1015632.220 3013.540 3012.347 1016.627 193.230 0.893 0.013
4920 83 1081830.270 1015638.140 3014.070 3012.877 1025.449 193.230 0.893 0.013
4980 84 1081837.060 1015645.780 3014.210 3013.017 1035.671 193.230 0.893 0.013
5040 85 1081848.650 1015655.330 3016.040 3014.847 1050.800 193.230 0.893 0.013
5100 86 1081862.430 1015666.410 3016.640 3015.447 1068.492 193.230 0.893 0.013
5160 87 1081878.450 1015679.210 3023.060 3021.867 1089.980 193.230 0.893 0.013
5220 88 1081886.280 1015683.390 3026.150 3024.957 1099.378 193.230 0.893 0.013
5280 89 1081894.280 1015688.520 3027.270 3026.077 1108.947 193.230 0.893 0.013
5340 90 1081907.970 1015697.270 3027.900 3026.707 1125.207 193.230 0.893 0.013
5400 91 1081920.250 1015705.000 3028.430 3027.237 1139.727 193.230 0.893 0.013
5460 92 1081929.970 1015716.060 3028.380 3027.187 1154.451 193.230 0.893 0.013
5520 93 1081939.320 1015725.450 3030.470 3029.277 1167.866 193.230 0.893 0.013
5580 94 1081945.290 1015731.370 3032.450 3031.257 1176.504 193.230 0.893 0.013
5640 95 1081950.470 1015739.290 3032.780 3031.587 1185.973 193.230 0.893 0.013
5700 96 1081953.440 1015750.200 3032.700 3031.507 1197.280 193.230 0.893 0.013
5760 97 1081956.560 1015758.620 3033.200 3032.007 1206.274 193.230 0.893 0.013
5820 98 1081961.300 1015770.280 3032.140 3030.947 1218.905 193.230 0.893 0.013
5880 99 1081961.010 1015777.640 3030.230 3029.037 1226.514 193.230 0.893 0.013
5940 100 1081960.110 1015784.640 3023.170 3021.977 1236.497 193.230 0.893 0.013
6000 101 1081958.930 1015789.800 3021.040 3019.847 1242.203 193.230 0.893 0.013
6060 102 1081957.930 1015799.000 3020.810 3019.617 1251.460 193.230 0.893 0.013
6120 103 1081955.530 1015812.730 3015.010 3013.817 1266.557 193.230 0.893 0.013
6180 104 1081960.170 1015827.540 3015.240 3014.047 1282.078 193.230 0.893 0.013
6240 105T 1081969.920 1015837.530 3016.360 3015.167 1296.082 193.230 0.893 0.013
6300 106 1081978.570 1015842.910 3016.230 3015.037 1306.270 193.230 0.893 0.013
6360 107 1081992.350 1015847.890 3022.630 3021.437 1322.259 193.230 0.893 0.013
6420 108 1081998.070 1015849.580 3028.890 3027.697 1330.905 193.230 0.893 0.013
6480 109 1082006.200 1015849.790 3030.790 3029.597 1339.257 193.230 0.893 0.013
6540 110 1082012.160 1015853.090 3031.340 3030.147 1346.092 193.230 0.893 0.013
6600 111 1082016.840 1015865.280 3032.010 3030.817 1359.166 193.230 0.893 0.013
6660 112 1082022.540 1015868.000 3029.640 3028.447 1365.912 193.230 0.893 0.013
6720 113 1082030.990 1015868.840 3026.110 3024.917 1375.108 193.230 0.893 0.013
6780 114 1082038.800 1015870.600 3024.420 3023.227 1383.291 193.230 0.893 0.013
6840 115 1082044.180 1015873.660 3024.770 3023.577 1389.490 193.230 0.893 0.013
6900 116 1082051.410 1015876.050 3023.570 3022.377 1397.199 193.230 0.893 0.013
6960 117 1082058.350 1015879.080 3021.600 3020.407 1405.023 193.230 0.893 0.013
7020 118 1082062.520 1015883.630 3019.460 3018.267 1411.556 193.230 0.893 0.013
7080 119 1082067.940 1015891.910 3018.590 3017.397 1421.490 193.230 0.893 0.013
7140 120 1082072.340 1015899.650 3016.370 3015.177 1430.666 193.230 0.893 0.013
7200 121 1082073.580 1015901.380 3015.830 3014.637 1432.862 193.230 0.893 0.013
7260 122 1082080.690 1015913.810 3012.370 3011.177 1447.594 193.230 0.893 0.013
7320 123 1082087.780 1015924.470 3010.110 3008.917 1460.594 193.230 0.893 0.013
7380 124 1082097.320 1015938.590 3008.060 3006.867 1477.758 193.230 0.893 0.013
7440 125 1082102.940 1015946.500 3006.340 3005.147 1487.612 193.230 0.893 0.013
7500 126 1082109.210 1015957.710 3002.740 3001.547 1500.951 193.230 0.893 0.013
7560 127 1082114.580 1015967.410 3001.970 3000.777 1512.065 193.230 0.893 0.013
7620 128 1082120.910 1015977.870 3001.020 2999.827 1524.328 193.230 0.893 0.013
7680 129 1082125.510 1015992.000 2999.100 2997.907 1539.312 193.230 0.893 0.013
7740 130 1082136.590 1016010.740 2998.070 2996.877 1561.107 193.230 0.893 0.013
7800 131 1082144.940 1016019.570 2997.620 2996.427 1573.268 193.230 0.893 0.013
7860 132 1082157.620 1016031.860 2997.120 2995.927 1590.933 193.230 0.893 0.013
7920 133 1082163.930 1016036.990 2997.940 2996.747 1599.107 193.230 0.893 0.013
7980 134 1082177.430 1016043.780 3000.700 2999.507 1614.468 193.230 0.893 0.013
8040 135 1082185.510 1016051.670 3004.210 3003.017 1626.295 193.230 0.893 0.013
8100 136 1082197.070 1016064.440 3005.010 3003.817 1643.538 193.230 0.893 0.013
8160 137 1082206.750 1016079.520 3006.410 3005.217 1661.512 193.230 0.893 0.013
8220 138 1082217.810 1016090.580 3010.830 3009.637 1677.766 193.230 0.893 0.013
8280 139 1082227.930 1016097.840 3012.880 3011.687 1690.388 193.230 0.893 0.013
8340 140 1082240.630 1016103.780 3013.110 3011.917 1704.411 193.230 0.893 0.013
8400 141 1082254.020 1016106.410 3013.850 3012.657 1718.077 193.230 0.893 0.013
8460 142 1082264.810 1016105.890 3014.200 3013.007 1728.885 193.230 0.893 0.013
8520 143 1082277.650 1016105.980 3013.140 3011.947 1741.769 193.230 0.893 0.013
8580 144 1082289.900 1016104.550 3016.550 3015.357 1754.565 193.230 0.893 0.013
8640 145 1082300.550 1016106.640 3019.400 3018.207 1765.786 193.230 0.893 0.013
8700 146 1082313.210 1016111.200 3021.680 3020.487 1779.434 193.230 0.893 0.013
8760 147 1082318.590 1016119.430 3024.260 3023.067 1789.599 193.230 0.893 0.013
8820 148 1082324.420 1016126.450 3026.710 3025.517 1799.048 193.230 0.893 0.013
8880 149 1082329.200 1016132.460 3027.090 3025.897 1806.736 193.230 0.893 0.013
8940 150 1082336.180 1016143.540 3026.630 3025.437 1819.839 193.230 0.893 0.013
9000 151 1082343.580 1016155.550 3025.990 3024.797 1833.961 193.230 0.893 0.013
9060 152 1082349.880 1016167.810 3025.910 3024.717 1847.745 193.230 0.893 0.013
9120 153 1082357.380 1016181.690 3025.130 3023.937 1863.541 193.230 0.893 0.013
9180 154 1082364.270 1016193.840 3024.810 3023.617 1877.512 193.230 0.893 0.013
9240 155 1082370.120 1016203.220 3024.200 3023.007 1888.584 193.230 0.893 0.013
9300 156 1082376.630 1016212.800 3022.710 3021.517 1900.262 193.230 0.893 0.013
9360 157 1082382.140 1016221.830 3021.610 3020.417 1910.897 193.230 0.893 0.013
9420 158 1082382.900 1016223.330 3021.550 3020.357 1912.580 193.230 0.893 0.013
9480 159 1082386.040 1016232.110 3021.720 3020.527 1921.906 193.230 0.893 0.013
9540 160 1082391.490 1016243.740 3019.850 3018.657 1934.885 193.230 0.893 0.013
9600 161 1082395.120 1016251.390 3018.390 3017.197 1943.477 193.230 0.893 0.013
9660 162 1082401.800 1016264.320 3015.980 3014.787 1958.229 193.230 0.893 0.013
9720 163 1082406.190 1016272.070 3013.150 3011.957 1967.575 193.230 0.893 0.013
9780 164 1082409.040 1016276.680 3011.460 3010.267 1973.252 193.230 0.893 0.013
9840 165 1082412.680 1016284.200 3014.000 3012.807 1981.984 193.230 0.893 0.013
9900 166 1082415.348 1016289.497 3012.570 3011.377 1988.085 193.230 0.893 0.013
9960 167 1082462.110 1016440.340 2976.850 2975.657 2150.000 193.230 0.893 0.013
10020 168 1082464.300 1016452.420 2972.990 2971.797 2162.869 193.230 0.893 0.013
10080 169 1082466.310 1016465.990 2968.120 2966.927 2177.426 193.230 0.893 0.013
10140 170 1082470.090 1016473.640 2967.760 2966.567 2185.966 193.230 0.893 0.013
10200 171 1082477.070 1016482.200 2967.840 2966.647 2197.012 193.230 0.893 0.013
10260 172 1082482.480 1016491.980 2967.590 2966.397 2208.191 193.230 0.893 0.013
10320 173 1082480.370 1016497.580 2963.720 2962.527 2215.318 193.230 0.893 0.013
10380 174 1082476.280 1016503.670 2959.740 2958.547 2223.664 193.230 0.893 0.013
10440 175 1082471.010 1016512.540 2954.560 2953.367 2235.209 193.230 0.893 0.013
10500 176 1082466.300 1016521.410 2949.820 2948.627 2246.314 193.230 0.893 0.013
10560 177 1082459.840 1016531.240 2945.730 2944.537 2258.767 193.230 0.893 0.013
10620 178 1082458.910 1016542.090 2942.700 2941.507 2270.071 193.230 0.893 0.013
10680 179 1082460.320 1016551.770 2937.990 2936.797 2280.928 193.230 0.893 0.013
10740 180 1082458.450 1016426.200 2982.330 2981.137 2414.110 193.230 0.893 0.013
10800 181 1082457.050 1016414.930 2987.560 2986.367 2426.613 193.230 0.893 0.013
10860 182 1082455.350 1016403.110 2991.410 2990.217 2439.160 193.230 0.893 0.013
10920 183 1082453.960 1016391.810 2994.300 2993.107 2450.906 193.230 0.893 0.013
10980 184 1082450.560 1016373.460 2999.530 2998.337 2470.287 193.230 0.893 0.013
11040 185 1082448.580 1016359.040 3003.710 3002.517 2485.431 193.230 0.893 0.013
11100 186 1082442.110 1016344.230 3007.610 3006.417 2502.056 193.230 0.893 0.013
11160 187 1082435.760 1016331.210 3009.490 3008.297 2516.664 193.230 0.893 0.013
11220 188 1082428.760 1016317.980 3011.290 3010.097 2531.739 193.230 0.893 0.013
11280 188 1082422.720 1016307.290 3012.630 3011.437 2544.090 193.230 0.893 0.013
11340 190 1082418.530 1016296.330 3013.600 3012.407 2555.864 193.230 0.893 0.013
11400 191 1082417.310 1016293.430 3013.680 3012.487 2559.011 193.230 0.893 0.013
11460 192 1082460.280 1016560.900 2936.460 2935.267 2840.702 193.230 0.893 0.013
11520 193 1082459.330 1016565.430 2936.590 2935.397 2845.332 193.230 0.893 0.013
11580 194 1082458.290 1016571.030 2936.580 2935.387 2851.028 193.230 0.893 0.013
11640 195 1082457.630 1016579.280 2936.200 2935.007 2859.313 193.230 0.893 0.013
11700 196 1082456.960 1016582.390 2936.050 2934.857 2862.498 193.230 0.893 0.013
11760 197 1082462.390 1016592.800 2938.850 2937.657 2874.568 193.230 0.893 0.013
11820 198 1082479.220 1016590.550 2943.550 2942.357 2892.186 193.230 0.893 0.013
11880 199 1082494.430 1016589.000 2947.410 2946.217 2907.955 193.230 0.893 0.013
11940 200 1082512.790 1016580.890 2952.220 2951.027 2928.595 193.230 0.893 0.013
12000 201 1082525.360 1016575.460 2955.460 2954.267 2942.665 193.230 0.893 0.013
12060 202 1082540.020 1016557.950 2962.270 2961.077 2966.496 193.230 0.893 0.013
12120 203 1082553.410 1016550.860 2965.880 2964.687 2982.071 193.230 0.893 0.013
12180 204 1082565.400 1016547.390 2970.530 2969.337 2995.391 193.230 0.893 0.013
12240 205 1082590.340 1016539.270 2977.450 2976.257 3022.517 193.230 0.893 0.013
12300 206 1082614.610 1016552.180 2988.520 2987.327 3052.153 193.230 0.893 0.013
12360 207 1082621.660 1016557.670 2993.390 2992.197 3062.329 193.230 0.893 0.013
12363 208 1082621.270 1016571.300 3001.430 3000.237 3078.159 193.230 0.893 0.013
209 1082619.280 1016583.390 3004.100 3002.907 3090.699 193.230 0.893 0.013
210 1082612.620 1016600.110 3006.750 3005.557 3108.890 193.230 0.893 0.013
211 1082608.050 1016605.420 3008.140 3006.947 3116.033 193.230 0.893 0.013
212 1082611.430 1016613.270 3008.820 3007.627 3124.606 193.230 0.893 0.013
213 1082612.690 1016627.260 3009.590 3008.397 3138.674 193.230 0.893 0.013
214 1082615.540 1016641.600 3010.960 3009.767 3153.359 193.230 0.893 0.013
215 1082617.700 1016655.420 3010.370 3009.177 3167.359 193.230 0.893 0.013
216 1082620.670 1016670.650 3010.960 3009.767 3182.887 193.230 0.893 0.013
217 1082623.620 1016689.130 3012.060 3010.867 3201.633 193.230 0.893 0.013
218 1082626.320 1016705.180 3013.060 3011.867 3217.940 193.230 0.893 0.013
219 1082628.840 1016717.810 3013.650 3012.457 3230.832 193.230 0.893 0.013
220 1082631.990 1016736.180 3015.260 3014.067 3249.540 193.230 0.893 0.013
221 1082635.200 1016756.760 3016.740 3015.547 3270.421 193.230 0.893 0.013
222 1082637.260 1016766.490 3017.180 3015.987 3280.376 193.230 0.893 0.013
223 1082639.890 1016776.490 3017.190 3015.997 3290.716 193.230 0.893 0.013
224 1082641.430 1016781.100 3017.230 3016.037 3295.577 193.230 0.893 0.013
225 1082654.520 1016796.940 3018.060 3016.867 3316.142 193.230 0.893 0.013
226 1082663.650 1016817.890 3018.210 3017.017 3338.996 193.230 0.893 0.013
227 1082671.980 1016836.860 3017.830 3016.637 3359.718 193.230 0.893 0.013
228 1082680.580 1016857.670 3017.210 3016.017 3382.243 193.230 0.893 0.013
229 1082685.410 1016867.210 3017.130 3015.937 3392.937 193.230 0.893 0.013
230 1082691.300 1016883.390 3016.310 3015.117 3410.175 193.230 0.893 0.013
231 1082698.670 1016898.320 3016.110 3014.917 3426.826 193.230 0.893 0.013
232 1082706.740 1016918.400 3015.400 3014.207 3448.479 193.230 0.893 0.013
233 1082715.260 1016938.130 3015.120 3013.927 3469.972 193.230 0.893 0.013
234 1082722.960 1016956.290 3014.760 3013.567 3489.700 193.230 0.893 0.013
235 1082728.540 1016971.290 3014.060 3012.867 3505.719 193.230 0.893 0.013
236 1082734.570 1016987.320 3014.130 3012.937 3522.846 193.230 0.893 0.013
237 1082740.150 1017002.540 3013.880 3012.687 3539.059 193.230 0.893 0.013
238 1082744.330 1017010.820 3012.660 3011.467 3548.414 193.230 0.893 0.013
239 1082751.450 1017019.990 3013.590 3012.397 3560.061 193.230 0.893 0.013
240 1082760.340 1017027.340 3014.460 3013.267 3571.628 193.230 0.893 0.013
241 1082769.450 1017034.580 3015.070 3013.877 3583.281 193.230 0.893 0.013
242 1082778.630 1017041.830 3015.660 3014.467 3594.993 193.230 0.893 0.013
243 1082785.090 1017046.880 3016.290 3015.097 3603.217 193.230 0.893 0.013
244 1082787.660 1017048.330 3016.510 3015.317 3606.176 193.230 0.893 0.013
245 1082790.510 1017041.840 3016.760 3015.567 3613.269 193.230 0.893 0.013
246 1082794.810 1017052.190 3017.160 3015.967 3624.484 193.230 0.893 0.013
247 1082805.600 1017057.560 3017.980 3016.787 3636.564 193.230 0.893 0.013
248 1082815.760 1017062.110 3018.670 3017.477 3647.718 193.230 0.893 0.013
249 1082821.320 1017063.000 3019.040 3017.847 3653.361 193.230 0.893 0.013
250 1082822.700 1017063.510 3019.170 3017.977 3654.838 193.230 0.893 0.013
251 1082826.800 1017063.580 3019.620 3018.427 3658.963 193.230 0.893 0.013
252 1082831.230 1017062.360 3020.010 3018.817 3663.574 193.230 0.893 0.013
253 1082839.920 1017057.960 3020.580 3019.387 3673.331 193.230 0.893 0.013
254 1082849.840 1017052.240 3021.520 3020.327 3684.821 193.230 0.893 0.013
255 1082865.360 1017042.770 3023.420 3022.227 3703.101 193.230 0.893 0.013
256 1082879.790 1017034.880 3024.620 3023.427 3719.591 193.230 0.893 0.013
257 1082891.020 1017028.800 3025.160 3023.967 3732.372 193.230 0.893 0.013
258 1082900.370 1017024.780 3025.940 3024.747 3742.580 193.230 0.893 0.013
259 1082909.770 1017021.700 3026.560 3025.367 3752.491 193.230 0.893 0.013
260 1082915.790 1017021.360 3026.730 3025.537 3758.523 193.230 0.893 0.013
261 1082922.250 1017022.520 3026.890 3025.697 3765.088 193.230 0.893 0.013
262 1082927.340 1017025.710 3027.140 3025.947 3771.100 193.230 0.893 0.013
263 1082931.200 1017030.290 3027.180 3025.987 3777.090 193.230 0.893 0.013
264 1082933.340 1017035.380 3027.420 3026.227 3782.617 193.230 0.893 0.013
265 1082934.340 1017041.030 3027.450 3026.257 3788.355 193.230 0.893 0.013
266 1082934.600 1017043.820 3027.510 3026.317 3791.158 193.230 0.893 0.013
267 1082935.080 1017054.140 3027.190 3025.997 3801.494 193.230 0.893 0.013
268 1082938.090 1017064.920 3027.170 3025.977 3812.686 193.230 0.893 0.013
269 1082942.290 1017073.260 3027.270 3026.077 3822.025 193.230 0.893 0.013
270 1082946.870 1017084.550 3027.600 3026.407 3834.213 193.230 0.893 0.013
271 1082949.610 1017095.250 3027.940 3026.747 3845.263 193.230 0.893 0.013
272 1082951.980 1017107.480 3028.750 3027.557 3857.747 193.230 0.893 0.013
273 1082952.880 1017112.790 3029.280 3028.087 3863.159 193.230 0.893 0.013
274 1082953.460 1017119.460 3029.420 3028.227 3869.855 193.230 0.893 0.013
275 1082953.490 1017128.330 3030.270 3029.077 3878.766 193.230 0.893 0.013
276 1082951.530 1017138.300 3030.070 3028.877 3888.929 193.230 0.893 0.013
277 1082950.300 1017148.510 3030.030 3028.837 3899.213 193.230 0.893 0.013
278 1082950.750 1017157.010 3029.900 3028.707 3907.726 193.230 0.893 0.013
279 1082952.640 1017166.840 3030.130 3028.937 3917.738 193.230 0.893 0.013
280 1082953.370 1017171.220 3030.230 3029.037 3922.180 193.230 0.893 0.013
281 1082953.510 1017172.840 3030.180 3028.987 3923.807 193.230 0.893 0.013
282 1082955.040 1017179.230 3030.350 3029.157 3930.379 193.230 0.893 0.013
283 1082957.680 1017187.710 3030.650 3029.457 3939.266 193.230 0.893 0.013
284 1082960.650 1017194.070 3031.020 3029.827 3946.295 193.230 0.893 0.013
285 1082964.710 1017198.350 3031.620 3030.427 3952.225 193.230 0.893 0.013
286 1082968.000 1017201.990 3031.850 3030.657 3957.137 193.230 0.893 0.013
287 1082973.780 1017218.460 3030.270 3029.077 3974.663 193.230 0.893 0.013
288 1082979.090 1017236.970 3028.220 3027.027 3994.028 193.230 0.893 0.013
289A 1082982.150 1017246.440 3026.490 3025.342 4004.122 148.460 1.513 0.013
290 1082984.830 1017256.200 3025.250 3024.102 4014.319 148.460 1.513 0.013
291 1082985.630 1017260.070 3024.740 3023.592 4018.303 148.460 1.513 0.013
292 1082985.640 1017260.080 3024.750 3023.602 4018.321 148.460 1.513 0.013
293 1082988.150 1017266.910 3023.740 3022.592 4025.667 148.460 1.513 0.013
294 1082994.570 1017275.890 3022.160 3021.012 4036.819 148.460 1.513 0.013
295 1083006.150 1017288.290 3019.010 3017.862 4054.075 148.460 1.513 0.013
296 1083016.670 1017296.540 3016.800 3015.652 4067.625 148.460 1.513 0.013
297 1083023.890 1017302.670 3015.530 3014.382 4077.181 148.460 1.513 0.013
298 1083026.540 1017309.870 3014.400 3013.252 4084.936 148.460 1.513 0.013
299 1083024.110 1017326.760 3012.150 3011.002 4102.148 148.460 1.513 0.013
300 1083021.710 1017335.790 3011.190 3010.042 4111.541 148.460 1.513 0.013
301 1083020.670 1017346.680 3009.860 3008.712 4122.561 148.460 1.513 0.013
302 1083020.200 1017352.030 3009.130 3007.982 4127.981 148.460 1.513 0.013
303 1083021.550 1017359.450 3007.820 3006.672 4135.636 148.460 1.513 0.013
304 1083026.340 1017369.260 3005.650 3004.502 4146.766 148.460 1.513 0.013
305 1083033.210 1017375.510 3004.200 3003.052 4156.166 148.460 1.513 0.013
306 1083043.190 1017382.240 3002.530 3001.382 4168.319 148.460 1.513 0.013
307 1083057.300 1017388.180 3001.480 3000.332 4183.664 148.460 1.513 0.013
308 1083068.730 1017390.530 3001.490 3000.342 4195.333 148.460 1.513 0.013
309 1083081.380 1017393.880 3001.220 3000.072 4208.422 148.460 1.513 0.013
310 1083093.830 1017398.550 3000.620 2999.472 4221.732 148.460 1.513 0.013
311 1083103.720 1017403.620 2999.930 2998.782 4232.868 148.460 1.513 0.013
312 1083115.400 1017409.170 2999.220 2998.072 4245.819 148.460 1.513 0.013
313 1083122.660 1017411.870 2999.130 2997.982 4253.565 148.460 1.513 0.013
314 1083132.770 1017422.250 2998.070 2996.922 4268.094 148.460 1.513 0.013
315 1083141.920 1017433.790 2997.310 2996.162 4282.841 148.460 1.513 0.013
316 1083149.960 1017445.180 2996.300 2995.152 4296.819 148.460 1.513 0.013
317 1083162.260 1017455.270 2996.140 2994.992 4312.729 148.460 1.513 0.013
318 1083175.280 1017461.980 2989.240 2988.092 4328.920 148.460 1.513 0.013
 319 1083180.090 1017468.520 2981.740 2980.592 4339.972 148.460 1.513 0.013
320 1083180.620 1017476.130 2981.190 2980.042 4347.621 148.460 1.513 0.013
321 1083179.150 1017483.280 2976.810 2975.662 4356.133 148.460 1.513 0.013
322 1083183.200 1017501.860 2968.570 2967.422 4376.858 148.460 1.513 0.013
323 1083190.750 1017514.750 2960.900 2959.752 4393.651 148.460 1.513 0.013
324 1083196.600 1017525.430 2955.700 2954.552 4406.892 148.460 1.513 0.013
325 1083202.840 1017539.930 2950.050 2948.902 4423.658 148.460 1.513 0.013
326 1083208.450 1017549.980 2944.510 2943.362 4436.432 148.460 1.513 0.013
327 1083216.220 1017563.030 2938.630 2937.482 4452.718 148.460 1.513 0.013
328 1083231.340 1017570.520 2933.990 2932.842 4470.218 148.460 1.513 0.013
329 1083243.010 1017573.150 2931.640 2930.492 4482.409 148.460 1.513 0.013
330 1083252.310 1017574.810 2927.360 2926.212 4492.781 148.460 1.513 0.013
331 1083260.190 1017576.090 2923.570 2922.422 4501.618 148.460 1.513 0.013
332 1083264.010 1017576.420 2919.950 2918.802 4506.891 148.460 1.513 0.013
2915.390 333 1083267.470 1017580.610 2915.390 2914.242 4513.985 148.460 1.513 0.013
334 1083276.170 1017592.210 2916.220 2915.072 4528.508 148.460 1.513 0.013
335 1083285.030 1017598.420 2919.500 2918.352 4539.814 148.460 1.513 0.013
336 1083289.150 1017610.140 2923.270 2922.122 4552.797 148.460 1.513 0.013
337 1083297.370 1017617.340 2927.630 2926.482 4564.562 148.460 1.513 0.013
338 1083308.660 1017626.960 2930.090 2928.942 4579.597 148.460 1.513 0.013
339 1083320.730 1017635.500 2932.420 2931.272 4594.565 148.460 1.513 0.013
340 1083327.600 1017640.770 2937.420 2936.272 4604.564 148.460 1.513 0.013
341 1083337.400 1017650.930 2941.440 2940.292 4619.241 148.460 1.513 0.013
342 1083345.720 1017657.230 2945.490 2944.342 4630.436 148.460 1.513 0.013
343 1083352.480 1017669.270 2951.360 2950.212 4645.439 148.460 1.513 0.013
344 1083358.900 1017680.450 2959.020 2957.872 4660.436 148.460 1.513 0.013
345 1083365.590 1017692.320 2963.960 2962.812 4674.929 148.460 1.513 0.013
346 1083370.980 1017700.920 2966.780 2965.632 4685.463 148.460 1.513 0.013
347 1083374.820 1017708.010 2969.150 2968.002 4693.867 148.460 1.513 0.013
348 1083384.760 1017710.450 2975.000 2973.852 4705.656 148.460 1.513 0.013
349 1083397.310 1017711.440 2980.240 2979.092 4719.292 148.460 1.513 0.013
350 1083407.160 1017719.410 2982.300 2981.152 4732.129 148.460 1.513 0.013
351 1083422.170 1017729.220 2984.010 2982.862 4750.142 148.460 1.513 0.013
352 1083448.840 1017744.440 2987.240 2986.092 4781.018 148.460 1.513 0.013
353 1083462.960 1017759.750 2991.400 2990.252 4802.257 148.460 1.513 0.013
354 1083471.360 1017773.480 2995.420 2994.272 4818.847 148.460 1.513 0.013
355 1083482.860 1017787.510 2998.220 2997.072 4837.203 148.460 1.513 0.013
356 1083493.160 1017796.740 3000.230 2999.082 4851.179 148.460 1.513 0.013
357 1083501.570 1017805.380 3002.140 3000.992 4863.386 148.460 1.513 0.013
358 1083509.450 1017810.270 3000.700 2999.552 4872.771 148.460 1.513 0.013
359 1083515.130 1017813.840 2998.570 2997.422 4879.810 148.460 1.513 0.013
360 1083522.420 1017818.840 2995.890 2994.742 4889.047 148.460 1.513 0.013
361 1083530.180 1017823.970 2992.610 2991.462 4898.911 148.460 1.513 0.013
362 1083545.130 1017830.200 2990.550 2989.402 4915.238 148.460 1.513 0.013
363 1083553.160 1017836.980 2991.060 2989.912 4925.760 148.460 1.513 0.013
364 1083561.940 1017845.420 2990.640 2989.492 4937.946 148.460 1.513 0.013
365B 1083573.070 1017852.680 2991.460 2990.359 4951.262 100.840 3.279 0.012
366 1083584.870 1017861.080 2992.830 2991.729 4965.812 100.840 3.279 0.012
367 1083595.200 1017866.840 2992.740 2991.639 4977.639 100.840 3.279 0.012
368 1083612.360 1017877.890 3002.540 3001.439 5000.280 100.840 3.279 0.012
369 1083619.590 1017883.510 3003.840 3002.739 5009.529 100.840 3.279 0.012
370 1083637.010 1017894.310 3007.200 3006.099 5030.299 100.840 3.279 0.012
371 1083646.970 1017908.570 3008.800 3007.699 5047.766 100.840 3.279 0.012
372 1083655.850 1017918.330 3009.010 3007.909 5060.963 100.840 3.279 0.012
373 1083657.810 1017925.000 3008.700 3007.599 5067.922 100.840 3.279 0.012
374 1083661.710 1017930.660 3007.300 3006.199 5074.937 100.840 3.279 0.012
375 1083664.940 1017940.380 3005.650 3004.549 5085.312 100.840 3.279 0.012
376 1083682.690 1017958.300 3005.740 3004.639 5110.534 100.840 3.279 0.012
377 1083694.650 1017973.790 3007.840 3006.739 5130.217 100.840 3.279 0.012
378 1083712.430 1017986.340 3009.340 3008.239 5152.031 100.840 3.279 0.012
379 1083715.890 1017991.180 3010.660 3009.559 5158.126 100.840 3.279 0.012
380 1083720.140 1017998.330 3013.110 3012.009 5166.797 100.840 3.279 0.012
381 1083724.420 1018005.070 3013.990 3012.889 5174.829 100.840 3.279 0.012
382 1083731.770 1018014.510 3013.920 3012.819 5186.793 100.840 3.279 0.012
383 1083734.040 1018019.060 3015.120 3014.019 5192.018 100.840 3.279 0.012
384
 g (m/s2) 9.81

23 24 25 26 27 28 29 30 31
Cálculo de Golpe de Ariete para Cierre Rápido
Tramo D (mm) RDE ae (m/s) V (m/s) L (m) amed (m/s) Vmed (m/s)

De A
1 289A 193.230 17 292.146 0.893 4004.12
289A 365B 148.460 13.5 325.167 0.893 947.14
553.3523411504 0.893
365B 383 100.840 13.5 1.100 0.893 4244.88

DATOS TUBERIA SELECCIONADA Golpe de Ariete

TRAMO 1 TRAMO 2 TRAMO3 TRAMO 1 TRAMO 2
Ew(Gpa) 2.179 2.179 2.179 a 1476.941 1476.941
ρ(Kg/m³) 998.920 998.920 998.92 ae 292.146 325.167
ET (Gpa) 0.900 0.900 0.9 Fs 1.100 1.100
Longitud (m) 4004.122 947.140 4244.88 ∆PGA 235.735 295.182
v (m/s) 0.893 1.513 3.279 TM(s)
Diametro Nominal 212.280 166.770 119.890
Espesor 19.050 18.310 19.05
Diametro Interno 193.230 148.460 100.840
Presión de Servicio 394.138 482.206 697.870
Presion H. max 122.572 143.187 67.069
 Temperatura 28°C
Qdiseño= 26.19 L/s

Viscosidad= m2/s
Ks= 0.003 mm
10 11 12 13 14 15 16 17 18 19 20 21 22
Km Km (Codos) Km (Vávulas)

Entrada o Valv. Valv. Presion Presión Presión de Diseño

11,25º 22,5º 45º 90° Perdidas en el tramo (m) Cota Energía Hidrostática
salida Compuerta Globo Dinámica (selección tubería)

Hf åhm (msnm) (mca) (mca) RDE (Bares)

0.500 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.020 3066.670 2.980 2.980 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.007 0.012 3066.650 3.373 3.354 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.024 0.000 3066.627 3.653 3.610 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.015 0.012 3066.600 3.473 3.403 17.000 17.000
0.000 0.300 0.350 0.000 0.000 0.000 0.000 0.016 0.026 3066.558 3.913 3.801 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.022 0.000 3066.536 4.123 3.989 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.016 0.012 3066.508 4.063 3.901 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.017 0.012 3066.478 4.533 4.341 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.024 0.012 3066.442 4.743 4.515 17.000 17.000
0.000 0.300 0.350 0.000 0.000 0.000 0.000 0.022 0.026 3066.393 4.543 4.266 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.008 0.014 3066.371 4.193 3.895 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.020 0.012 3066.339 5.343 5.012 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.024 0.012 3066.303 4.353 3.986 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.022 0.012 3066.269 5.163 4.762 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.025 0.000 3066.244 3.603 3.177 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.019 0.012 3066.213 3.353 2.896 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.013 0.012 3066.188 3.593 3.111 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.023 0.012 3066.153 3.683 3.167 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.012 0.012 3066.129 5.243 4.702 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.049 0.000 3066.080 11.323 10.733 17.000 17.000
0.500 0.000 0.000 0.000 0.000 0.000 0.000 0.061 0.020 3057.429 4.112 4.112 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.039 0.000 3057.389 4.672 4.633 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.052 0.000 3057.337 6.912 6.820 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.036 0.012 3057.289 8.062 7.922 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.040 0.000 3057.249 10.202 10.022 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.051 0.000 3057.198 12.352 12.121 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.051 0.000 3057.146 12.672 12.390 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.040 0.000 3057.106 13.682 13.360 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.037 0.000 3057.069 13.352 12.992 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.026 0.000 3057.043 14.572 14.186 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.037 0.000 3057.005 15.902 15.479 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.036 0.000 3056.970 17.242 16.783 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.040 0.000 3056.930 16.772 16.273 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.027 0.000 3056.902 17.932 17.405 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.030 0.012 3056.860 17.942 17.373 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.033 0.000 3056.827 19.482 18.880 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.046 0.000 3056.781 21.102 20.454 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.043 0.012 3056.726 22.142 21.439 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.020 0.014 3056.692 22.532 21.795 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.027 0.000 3056.665 23.032 22.268 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.042 0.000 3056.623 22.832 22.026 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.056 0.000 3056.567 23.702 22.840 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.030 0.000 3056.537 24.682 23.790 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.061 0.000 3056.476 26.102 25.149 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.037 0.000 3056.439 26.922 25.932 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.031 0.000 3056.408 27.562 26.541 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.040 0.000 3056.368 28.742 27.682 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.026 0.000 3056.342 29.572 28.486 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.028 0.000 3056.314 30.312 29.197 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.026 0.000 3056.288 30.222 29.082 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.048 0.000 3056.241 30.212 29.024 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.041 0.000 3056.199 31.172 29.943 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.037 0.000 3056.162 31.492 30.225 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.047 0.000 3056.115 31.362 30.048 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.039 0.000 3056.076 31.772 30.419 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.048 0.000 3056.028 32.582 31.181 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.041 0.000 3055.986 33.932 32.490 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.052 0.000 3055.935 35.122 33.628 17.000 17.000
0.000 0.000 0.000 0.000 0.900 0.000 0.000 0.043 0.037 3055.855 35.912 34.339 17.000 17.000
0.000 0.000 0.000 0.000 0.900 0.000 0.000 0.014 0.037 3055.805 35.982 34.358 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.022 0.012 3055.771 37.322 35.664 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.034 0.000 3055.737 37.872 36.180 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.031 0.012 3055.694 38.992 37.257 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.031 0.000 3055.664 38.752 36.987 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.046 0.000 3055.617 36.732 34.921 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.051 0.000 3055.566 37.412 35.550 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.038 0.000 3055.528 37.982 36.082 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.043 0.000 3055.485 38.602 36.659 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.041 0.000 3055.445 38.902 36.918 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.042 0.000 3055.403 40.172 38.146 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.041 0.000 3055.362 41.232 39.165 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.042 0.000 3055.320 41.582 39.473 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.108 0.014 3055.197 44.242 42.011 17.000 17.000
0.000 0.000 0.000 0.000 0.900 0.000 0.000 0.076 0.037 3055.085 44.762 42.418 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.039 0.000 3055.046 44.842 42.459 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.035 0.000 3055.011 46.032 43.614 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.024 0.012 3054.975 46.352 43.898 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.011 0.012 3054.952 46.182 43.705 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.028 0.000 3054.924 46.702 44.197 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.026 0.012 3054.886 47.362 44.819 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.025 0.014 3054.846 45.422 42.840 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.041 0.012 3054.793 45.082 42.446 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.024 0.014 3054.754 44.552 41.878 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.028 0.012 3054.714 44.412 41.697 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.042 0.000 3054.672 42.582 39.825 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.049 0.000 3054.623 41.982 39.176 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.059 0.000 3054.564 35.562 32.697 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.026 0.012 3054.525 32.472 29.569 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.026 0.000 3054.499 31.352 28.422 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.045 0.000 3054.454 30.722 27.747 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.040 0.012 3054.402 30.192 27.165 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.041 0.000 3054.361 30.242 27.174 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.037 0.000 3054.324 28.152 25.047 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.024 0.012 3054.288 26.172 23.031 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.026 0.012 3054.249 25.842 22.663 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.031 0.000 3054.218 25.922 22.711 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.025 0.000 3054.193 25.422 22.187 17.000 17.000
0.000 0.000 0.350 0.400 0.000 0.000 0.000 0.035 0.030 3054.128 26.482 23.181 17.000 17.000
0.000 0.300 0.350 0.000 0.000 0.000 0.000 0.021 0.026 3054.080 28.392 25.044 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.028 0.014 3054.039 35.452 32.062 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.016 0.014 3054.009 37.582 34.162 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.026 0.014 3053.969 37.812 34.352 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.042 0.014 3053.913 43.612 40.096 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.043 0.014 3053.856 43.382 39.809 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.039 0.012 3053.805 42.262 38.638 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.028 0.014 3053.762 42.392 38.726 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.044 0.012 3053.706 35.992 32.269 17.000 17.000
0.000 0.300 0.350 0.000 0.000 0.000 0.000 0.024 0.026 3053.656 29.732 25.959 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.023 0.014 3053.618 27.832 24.021 17.000 17.000
0.000 0.300 0.350 0.000 0.000 0.000 0.000 0.019 0.026 3053.573 27.282 23.426 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.036 0.000 3053.537 26.612 22.720 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.019 0.012 3053.506 28.982 25.059 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.025 0.012 3053.468 32.512 28.552 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.023 0.014 3053.431 34.202 30.205 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.017 0.012 3053.402 33.852 29.825 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.021 0.000 3053.381 35.052 31.004 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.022 0.014 3053.345 37.022 32.938 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.018 0.012 3053.315 39.162 35.048 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.027 0.000 3053.287 40.032 35.890 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.025 0.014 3053.248 42.252 38.071 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.006 0.012 3053.229 42.792 38.593 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.041 0.000 3053.189 46.252 42.012 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.036 0.000 3053.153 48.512 44.236 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.047 0.000 3053.105 50.562 46.238 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.027 0.000 3053.078 52.282 47.931 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.037 0.000 3053.041 55.882 51.494 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.031 0.000 3053.010 56.652 52.234 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.034 0.012 3052.964 57.602 53.137 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.041 0.000 3052.923 59.522 55.016 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.060 0.000 3052.863 60.552 55.986 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.034 0.000 3052.829 61.002 56.402 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.049 0.000 3052.780 61.502 56.853 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.023 0.012 3052.745 60.682 55.998 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.042 0.012 3052.691 57.922 53.184 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.033 0.012 3052.646 54.412 49.629 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.048 0.000 3052.598 53.612 48.781 17.000 17.000
0.000 0.000 0.000 0.400 0.000 0.000 0.000 0.050 0.016 3052.532 52.212 47.315 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.045 0.000 3052.487 47.792 42.850 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.035 0.012 3052.440 45.742 40.753 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.039 0.012 3052.389 45.512 40.472 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.038 0.012 3052.339 44.772 39.682 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.030 0.000 3052.309 44.422 39.302 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.036 0.012 3052.261 45.482 40.315 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.035 0.012 3052.214 42.072 36.857 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.031 0.000 3052.183 39.222 33.976 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.038 0.000 3052.145 36.942 31.658 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.028 0.000 3052.117 34.362 29.050 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.026 0.012 3052.079 31.912 26.562 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.021 0.012 3052.045 31.532 26.148 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.036 0.000 3052.009 31.992 26.572 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.039 0.000 3051.970 32.632 27.173 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.038 0.000 3051.932 32.712 27.215 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.044 0.000 3051.888 33.492 27.951 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.039 0.000 3051.849 33.812 28.233 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.031 0.000 3051.819 34.422 28.812 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.032 0.000 3051.786 35.912 30.270 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.029 0.000 3051.757 37.012 31.340 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.005 0.012 3051.740 37.072 31.383 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.026 0.012 3051.702 36.902 31.175 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.036 0.000 3051.666 38.772 33.010 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.024 0.000 3051.643 40.232 34.446 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.041 0.000 3051.602 42.642 36.815 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.026 0.000 3051.576 45.472 39.619 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.016 0.000 3051.560 47.162 41.293 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.024 0.000 3051.536 44.622 38.729 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.017 0.012 3051.507 46.052 40.130 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.448 0.000 3051.059 81.772 75.403 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.036 0.000 3051.024 85.632 79.227 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.040 0.012 3050.971 90.502 84.044 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.024 0.012 3050.935 90.862 84.369 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.031 0.000 3050.905 90.782 84.258 17.000 17.000
0.000 0.300 0.000 0.400 0.000 0.000 0.000 0.031 0.028 3050.846 91.032 84.449 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.020 0.012 3050.814 94.902 88.287 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.023 0.000 3050.791 98.882 92.244 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.032 0.000 3050.759 104.062 97.392 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.031 0.000 3050.728 108.802 102.101 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.034 0.014 3050.679 112.892 106.142 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.031 0.012 3050.636 115.922 109.129 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.030 0.000 3050.606 120.632 113.809 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.368 0.000 3050.238 76.292 69.101 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.035 0.000 3050.203 71.062 63.836 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.035 0.000 3050.168 67.212 59.951 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.032 0.000 3050.136 64.322 57.029 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.054 0.000 3050.082 59.092 51.745 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.042 0.012 3050.028 54.912 47.511 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.046 0.000 3049.982 51.012 43.565 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.040 0.000 3049.942 49.132 41.645 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.042 0.000 3049.900 47.332 39.803 17.000 17.000
1.000 0.000 0.000 0.000 0.000 0.000 0.000 0.034 0.041 3049.825 45.992 38.388 17.000 17.000
0.000 0.000 0.000 0.400 0.000 0.000 0.000 0.033 0.016 3049.776 45.022 37.370 17.000 17.000
0.000 0.000 0.350 0.400 0.000 0.000 0.000 0.009 0.030 3049.737 44.942 37.250 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.779 0.000 3048.958 122.162 113.692 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.013 0.000 3048.946 122.032 113.549 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.016 0.012 3048.918 122.042 113.531 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.023 0.000 3048.895 122.422 113.888 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.009 0.000 3048.886 122.572 114.029 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.033 0.012 3048.840 119.772 111.184 17.000 17.000
0.000 0.000 0.000 0.400 0.000 0.000 0.000 0.049 0.016 3048.775 115.072 106.419 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.044 0.012 3048.720 111.212 102.503 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.057 0.000 3048.662 106.402 97.636 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.039 0.012 3048.611 103.162 94.345 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.066 0.000 3048.545 96.352 87.469 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.043 0.012 3048.490 92.742 83.803 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.037 0.000 3048.453 88.092 79.117 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.075 0.014 3048.364 81.172 72.107 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.082 0.000 3048.282 70.102 60.955 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.028 0.000 3048.254 65.232 56.057 17.000 17.000
1.000 0.300 0.000 0.000 0.000 0.000 0.000 0.044 0.053 3048.157 57.192 47.921 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.035 0.012 3048.111 54.522 45.204 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.050 0.012 3048.048 51.872 42.491 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.020 0.012 3048.016 50.482 41.069 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.024 0.012 3047.980 49.802 40.353 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.039 0.000 3047.941 49.032 39.544 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.041 0.000 3047.901 47.662 38.134 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.039 0.000 3047.862 48.252 38.685 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.043 0.000 3047.819 47.662 38.052 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.052 0.000 3047.767 46.562 36.900 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.045 0.000 3047.722 45.562 35.855 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.036 0.000 3047.686 44.972 35.230 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.052 0.000 3047.635 43.362 33.568 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.058 0.000 3047.577 41.882 32.030 17.000 17.000
0.000 0.000 0.000 0.400 0.000 0.000 0.000 0.028 0.016 3047.533 41.442 31.546 17.000 17.000
0.000 0.000 0.000 0.400 0.000 0.000 0.000 0.029 0.016 3047.488 41.432 31.492 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.013 0.014 3047.461 41.392 31.424 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.057 0.000 3047.404 40.562 30.537 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.063 0.000 3047.341 40.412 30.324 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.057 0.000 3047.283 40.792 30.647 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.062 0.000 3047.221 41.412 31.204 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.030 0.000 3047.191 41.492 31.255 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.048 0.000 3047.144 42.312 32.027 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.046 0.000 3047.098 42.512 32.181 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.060 0.000 3047.038 43.222 32.831 17.000 17.000
0.000 0.000 0.000 0.400 0.000 0.000 0.000 0.059 0.016 3046.962 43.502 33.035 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.055 0.000 3046.908 43.862 33.341 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.044 0.000 3046.863 44.562 33.997 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.047 0.000 3046.816 44.492 33.879 17.000 17.000
0.000 0.000 0.000 0.400 0.000 0.000 0.000 0.045 0.016 3046.755 44.742 34.068 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.026 0.012 3046.717 45.962 35.250 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.032 0.012 3046.672 45.032 34.276 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.032 0.000 3046.640 44.162 33.374 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.032 0.000 3046.608 43.552 32.731 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.032 0.000 3046.576 42.962 32.109 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.023 0.012 3046.541 42.332 31.444 17.000 17.000
0.000 0.000 0.000 0.000 0.900 0.000 0.000 0.008 0.110 3046.423 42.112 31.106 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.020 0.000 3046.403 41.862 30.837 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.031 0.000 3046.372 41.462 30.406 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.033 0.000 3046.339 40.642 29.552 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.031 0.012 3046.296 39.952 28.819 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.016 0.012 3046.268 39.582 28.421 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.004 0.014 3046.250 39.452 28.273 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.011 0.014 3046.224 39.002 27.797 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.013 0.012 3046.199 38.612 27.382 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.027 0.000 3046.172 38.042 26.785 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.032 0.000 3046.140 37.102 25.814 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.051 0.000 3046.090 35.202 23.863 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.046 0.000 3046.044 34.002 22.617 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.035 0.000 3046.009 33.462 22.042 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.028 0.000 3045.981 32.682 21.234 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.027 0.012 3045.941 32.062 20.574 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.017 0.012 3045.912 31.892 20.375 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.018 0.014 3045.880 31.732 20.183 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.017 0.014 3045.849 31.482 19.902 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.017 0.014 3045.818 31.442 19.831 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.015 0.012 3045.791 31.202 19.564 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.016 0.000 3045.775 31.172 19.518 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.008 0.012 3045.755 31.112 19.438 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.029 0.012 3045.714 31.432 19.717 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.031 0.000 3045.683 31.452 19.706 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.026 0.000 3045.657 31.352 19.581 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.034 0.000 3045.624 31.022 19.217 17.000 17.000
0.000 0.000 0.000 0.400 0.000 0.000 0.000 0.031 0.016 3045.577 30.682 18.830 17.000 17.000
0.000 0.000 0.000 0.400 0.000 0.000 0.000 0.035 0.016 3045.526 29.872 17.969 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.015 0.012 3045.499 29.342 17.412 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.019 0.000 3045.480 29.202 17.254 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.025 0.012 3045.444 28.352 16.367 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.028 0.012 3045.403 28.552 16.526 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.028 0.012 3045.363 28.592 16.526 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.024 0.000 3045.339 28.722 16.632 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.028 0.000 3045.311 28.492 16.375 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.012 0.012 3045.287 28.392 16.250 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.004 0.012 3045.270 28.442 16.283 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.018 0.000 3045.252 28.272 16.095 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.025 0.000 3045.227 27.972 15.771 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.019 0.014 3045.194 27.602 15.367 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.016 0.000 3045.177 27.002 14.751 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.014 0.014 3045.150 26.772 14.493 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.048 0.000 3045.101 28.352 16.024 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.054 0.000 3045.048 30.402 18.021 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.101 0.000 3044.947 32.087 19.605 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.102 0.000 3044.845 33.327 20.744 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.040 0.035 3044.771 33.837 21.179 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.000 0.035 3044.736 33.827 21.134 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.073 0.035 3044.627 34.837 22.036 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.111 0.000 3044.516 36.417 23.505 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.172 0.000 3044.344 39.567 26.483 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.135 0.000 3044.209 41.777 28.558 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.095 0.041 3044.073 43.047 29.692 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.077 0.041 3043.955 44.177 30.704 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.171 0.000 3043.784 46.427 32.782 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.094 0.035 3043.655 47.387 33.613 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.110 0.000 3043.545 48.717 34.834 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.054 0.035 3043.456 49.447 35.475 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.076 0.035 3043.345 50.757 36.673 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.111 0.035 3043.199 52.927 38.698 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.094 0.000 3043.105 54.377 40.054 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.121 0.000 3042.984 56.047 41.603 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.153 0.000 3042.831 57.097 42.500 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.116 0.000 3042.715 57.087 42.374 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.130 0.000 3042.585 57.357 42.513 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.133 0.000 3042.452 57.957 42.981 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.111 0.000 3042.341 58.647 43.560 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.129 0.000 3042.212 59.357 44.141 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.200 0.000 0.077 0.064 3042.071 59.447 44.089 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.145 0.000 3041.926 60.507 45.004 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.147 0.000 3041.779 61.267 45.618 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.139 0.035 3041.605 62.277 46.453 17.000 17.000
0.000 0.300 0.000 0.400 0.000 0.000 0.000 0.159 0.082 3041.365 62.437 46.373 17.000 17.000
0.000 0.300 0.000 0.400 0.000 0.000 0.000 0.161 0.082 3041.122 69.337 53.030 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.110 0.000 3041.011 76.837 60.420 17.000 17.000
0.000 0.300 0.350 0.000 0.000 0.000 0.000 0.076 0.076 3040.859 77.387 60.818 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.085 0.041 3040.734 81.767 65.072 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.206 0.000 3040.527 90.007 73.106 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.167 0.000 3040.360 97.677 80.608 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.132 0.000 3040.228 102.877 85.677 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.167 0.000 3040.061 108.527 91.159 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.127 0.000 3039.934 114.067 96.572 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.162 0.035 3039.736 119.947 102.255 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.174 0.000 3039.562 124.587 106.721 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.121 0.035 3039.406 126.937 108.914 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.103 0.000 3039.302 131.217 113.091 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.088 0.035 3039.179 135.007 116.758 17.000 17.000
0.000 0.300 0.350 0.000 0.000 0.000 0.000 0.053 0.076 3039.051 138.627 120.249 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.071 0.000 3038.980 143.187 124.739 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.145 0.035 3038.800 142.357 123.729 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.113 0.041 3038.647 139.077 120.295 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.129 0.041 3038.477 135.307 116.355 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.117 0.035 3038.325 130.947 111.843 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.150 0.000 3038.175 128.487 109.233 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.149 0.035 3037.991 126.157 106.719 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.100 0.035 3037.856 121.157 101.584 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.146 0.000 3037.710 117.137 97.418 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.112 0.035 3037.563 113.087 93.222 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.149 0.000 3037.414 107.217 87.202 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.149 0.000 3037.264 99.557 79.393 17.000 17.000
0.000 0.000 0.000 0.400 0.000 0.000 0.000 0.144 0.047 3037.073 94.617 74.262 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.105 0.000 3036.968 91.797 71.337 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.084 0.000 3036.885 89.427 68.883 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.117 0.000 3036.767 83.577 62.916 17.000 17.000
0.000 0.300 0.350 0.000 0.000 0.000 0.000 0.136 0.076 3036.555 78.337 57.464 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.128 0.000 3036.427 76.277 55.276 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.179 0.000 3036.248 74.567 53.386 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.308 0.000 3035.940 71.337 49.849 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.212 0.000 3035.729 67.177 45.477 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.165 0.000 3035.563 63.157 41.292 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.183 0.000 3035.381 60.357 38.309 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.139 0.000 3035.241 58.347 36.160 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.122 0.035 3035.085 56.437 34.093 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.094 0.000 3034.991 57.877 35.440 17.000 17.000
0.000 0.000 0.000 0.400 0.000 0.000 0.000 0.070 0.047 3034.874 60.007 37.453 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.092 0.000 3034.782 62.687 40.041 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.098 0.035 3034.649 65.967 43.188 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.163 0.035 3034.451 68.027 45.050 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.105 0.000 3034.347 67.517 44.435 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.121 0.000 3034.225 67.937 44.734 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.882 0.000 3033.344 67.069 42.984 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.963 0.000 3032.380 65.699 40.651 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.783 0.192 3031.406 65.789 39.767 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 1.499 0.000 3029.907 55.989 28.468 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.612 0.000 3029.295 54.689 26.555 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 1.375 0.164 3027.755 51.329 21.656 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 1.156 0.000 3026.599 49.729 18.900 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.874 0.192 3025.534 49.519 17.624 17.000 17.000
0.000 0.000 0.000 0.400 0.000 0.000 0.000 0.461 0.219 3024.854 49.829 17.254 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.464 0.164 3024.225 51.229 18.026 17.000 17.000
0.000 0.000 0.350 0.000 0.000 0.000 0.000 0.687 0.192 3023.346 52.879 18.797 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 1.670 0.000 3021.677 52.789 17.037 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 1.303 0.000 3020.374 50.689 13.634 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 1.444 0.000 3018.930 49.189 10.690 17.000 17.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.403 0.000 3018.526 47.869 8.967 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.574 0.164 3017.788 45.419 5.779 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.532 0.164 3017.092 44.539 4.202 17.000 17.000
0.000 0.300 0.000 0.000 0.000 0.000 0.000 0.792 0.164 3016.135 44.609 3.316 17.000 17.000
1.000 0.000 0.000 0.000 0.000 0.000 0.000 0.346 0.548 3015.241 43.409 1.222 17.000 17.000
 32 33 34 35 36 37 38 39
G.Ariete para Cierre Lento Chequeo
∆Pga PHidrost.
PGa (mca) Tc (s) TM (s) Pmax (mca) Pd (mca) Cumple (S/N)
(mca) (mca)
63.50 35.06 122.57 173.40 394.138 Si
58.00 51.54 143.19 214.20 482.206 Si
47.00 157.64 67.07 247.18 697.870 Si
50.376646486 33.2379

TRAMO 3
1476.941
397.349
1.500
398.177
 3060.000
Cota m.s.n.m

3040.000

3020.000

3000.000 Tuberia
Terreno
Linea
2980.000 Energia

2960.000

2940.000

2920.000

2900.000
-6000.000 -1000.000 4000.000 9000.000 14000.000 19000.000 24000.000

Abscisa m
 X Norte Y Este Kilometraje Altura Terreno a Cota de Long.Tramo
Estacion referencia 2560 msnm.
1 1081003.270 1015182.040 0.000 0.000
2 1081002.820 1015184.530 60.000 0.000 2.530
3 1081000.970 1015192.870 120.000 0.000 8.543
4 1080999.770 1015198.180 180.000 0.000 5.444
5 1080999.550 1015203.790 240.000 0.000 5.614
6 1081004.330 1015210.010 300.000 0.000 7.845
7 1081008.120 1015214.310 360.000 0.000 5.732
8 1081013.050 1015218.210 420.000 0.000 6.286
9 1081021.090 1015221.460 480.000 0.000 8.672
10 1081027.600 1015226.190 540.000 0.000 8.047
11 1081030.340 1015226.220 600.000 0.000 2.740
12 1081037.310 1015228.290 660.000 0.000 7.271
13 1081045.090 1015231.740 720.000 0.000 8.511
14 1081051.590 1015236.390 780.000 0.000 7.992
15 1081058.350 1015242.140 840.000 0.000 8.875
16 1081063.570 1015246.330 900.000 0.000 6.694
17 1081067.740 1015248.230 960.000 0.000 4.582
18 1081075.750 1015249.680 1020.000 0.000 8.140
19 1081079.890 1015250.250 1080.000 0.000 4.179
20 1081096.600 1015250.050 1140.000 0.000 16.711
21A 1081118.570 1015251.400 1200.000 0.000 22.011
22 1081132.690 1015251.420 1260.000 0.000 14.120
23 1081151.260 1015254.510 1320.000 0.000 18.825
24 1081163.980 1015256.700 1380.000 0.000 12.907
25 1081176.690 1015263.600 1440.000 0.000 14.462
26 1081193.050 1015271.690 1500.000 0.000 18.251
27 1081209.300 1015280.690 1560.000 0.000 18.576
28 1081221.940 1015287.730 1620.000 0.000 14.468
29 1081233.800 1015294.260 1680.000 0.000 13.539
30 1081241.940 1015298.870 1740.000 0.000 9.355
31 1081254.080 1015304.660 1800.000 0.000 13.450
32 1081264.680 1015311.840 1860.000 0.000 12.803
33 1081276.880 1015319.700 1920.000 0.000 14.513
34 1081285.090 1015325.130 1980.000 0.000 9.843
35 1081294.720 1015330.180 2040.000 0.000 10.874
36 1081303.580 1015338.000 2100.000 0.000 11.817
37 1081314.450 1015350.650 2160.000 0.000 16.679
38 1081323.810 1015362.830 2220.000 0.000 15.361
39 1081326.170 1015369.630 2280.000 0.000 7.198
40 1081333.250 1015376.450 2340.000 0.000 9.831
41 1081344.740 1015386.360 2400.000 0.000 15.173
42 1081360.550 1015398.890 2460.000 0.000 20.173
43 1081369.240 1015405.140 2520.000 0.000 10.704
44 1081389.010 1015415.120 2580.000 0.000 22.146
45 1081400.550 1015421.740 2640.000 0.000 13.304
46 1081410.090 1015427.340 2700.000 0.000 11.062
47 1081422.420 1015434.730 2760.000 0.000 14.375
48 1081430.450 1015439.43 2820.000 0.000 9.304
49 1081439.160 1015444.760 2880.000 0.000 10.211
50 1081447.390 1015449.150 2940.000 0.000 9.328
51 1081462.060 1015458.260 3000.000 0.000 17.268
52 1081474.840 1015465.840 3060.000 0.000 14.859
53 1081485.800 1015473.700 3120.000 0.000 13.487
54 1081500.530 1015482.090 3180.000 0.000 16.952
55 1081513.030 1015488.860 3240.000 0.000 14.216
56 1081528.790 1015496.140 3300.000 0.000 17.360
57 1081542.630 1015501.680 3360.000 0.000 14.908
58 1081559.460 1015509.660 3420.000 0.000 18.626
59 1081572.940 1015517.310 3480.000 0.000 15.499
60 1081575.420 1015513.010 3540.000 0.000 4.964
61 1081581.510 1015517.870 3600.000 0.000 7.792
62 1081589.740 1015526.970 3660.000 0.000 12.270
63 1081596.510 1015535.670 3720.000 0.000 11.024
64 1081605.090 1015542.650 3780.000 0.000 11.061
65 1081618.300 1015552.720 3840.000 0.000 16.611
66 1081633.850 1015562.630 3900.000 0.000 18.439
67 1081646.890 1015566.760 3960.000 0.000 13.678
68 1081660.900 1015573.520 4020.000 0.000 15.556
69 1081674.690 1015578.740 4080.000 0.000 14.745
70 1081688.640 1015584.300 4140.000 0.000 15.017
71 1081702.240 1015590.080 4200.000 0.000 14.777
72 1081716.540 1015595.500 4260.000 0.000 15.293
73 1081731.920 1015631.320 4320.000 0.000 38.982
74 1081746.350 1015607.940 4380.000 0.000 27.475
75 1081759.350 1015613.570 4440.000 0.000 14.167
76 1081770.780 1015618.660 4500.000 0.000 12.512
77 1081778.270 1015622.700 4560.000 0.000 8.510
78 1081782.110 1015623.440 4620.000 0.000 3.911
79 1081792.120 1015625.290 4680.000 0.000 10.180
80 1081801.560 1015625.810 4740.000 0.000 9.454
81 1081810.370 1015625.630 4800.000 0.000 8.812
82 1081823.750 1015632.220 4860.000 0.000 14.915
83 1081830.270 1015638.140 4920.000 0.000 8.807
84 1081837.060 1015645.780 4980.000 0.000 10.221
85 1081848.650 1015655.330 5040.000 0.000 15.018
86 1081862.430 1015666.410 5100.000 0.000 17.682
 87 1081878.450 1015679.210 5160.000 0.000 20.506
88 1081886.280 1015683.390 5220.000 0.000 8.876
89 1081894.280 1015688.520 5280.000 0.000 9.504
90 1081907.970 1015697.270 5340.000 0.000 16.247
91 1081920.250 1015705.000 5400.000 0.000 14.510
92 1081929.970 1015716.060 5460.000 0.000 14.724
93 1081939.320 1015725.450 5520.000 0.000 13.251
94 1081945.290 1015731.370 5580.000 0.000 8.408
95 1081950.470 1015739.290 5640.000 0.000 9.464
96 1081953.440 1015750.200 5700.000 0.000 11.307
97 1081956.560 1015758.620 5760.000 0.000 8.979
98 1081961.300 1015770.280 5820.000 0.000 12.587
99 1081961.010 1015777.640 5880.000 0.000 7.366
100 1081960.110 1015784.640 5940.000 0.000 7.058
101 1081958.930 1015789.800 6000.000 0.000 5.293
102 1081957.930 1015799.000 6060.000 0.000 9.254
103 1081955.530 1015812.730 6120.000 0.000 13.938
104 1081960.170 1015827.540 6180.000 0.000 15.520
105T 1081969.920 1015837.530 6240.000 0.000 13.959
106 1081978.570 1015842.910 6300.000 0.000 10.187
107 1081992.350 1015847.890 6360.000 0.000 14.652
108 1081998.070 1015849.580 6420.000 0.000 5.964
109 1082006.200 1015849.790 6480.000 0.000 8.133
110 1082012.160 1015853.090 6540.000 0.000 6.813
111 1082016.840 1015865.280 6600.000 0.000 13.058
112 1082022.540 1015868.000 6660.000 0.000 6.316
113 1082030.990 1015868.840 6720.000 0.000 8.492
114 1082038.800 1015870.600 6780.000 0.000 8.006
115 1082044.180 1015873.660 6840.000 0.000 6.189
116 1082051.410 1015876.050 6900.000 0.000 7.615
117 1082058.350 1015879.080 6960.000 0.000 7.573
118 1082062.520 1015883.630 7020.000 0.000 6.172
119 1082067.940 1015891.910 7080.000 0.000 9.896
120 1082072.340 1015899.650 7140.000 0.000 8.903
121 1082073.580 1015901.380 7200.000 0.000 2.128
122 1082080.690 1015913.810 7260.000 0.000 14.320
123 1082087.780 1015924.470 7320.000 0.000 12.802
124 1082097.320 1015938.590 7380.000 0.000 17.041
125 1082102.940 1015946.500 7440.000 0.000 9.703
126 1082109.210 1015957.710 7500.000 0.000 12.844
127 1082114.580 1015967.410 7560.000 0.000 11.087
128 1082120.910 1015977.870 7620.000 0.000 12.226
129 1082125.510 1015992.000 7680.000 0.000 14.860
130 1082136.590 1016010.740 7740.000 0.000 21.770
131 1082144.940 1016019.570 7800.000 0.000 12.153
132 1082157.620 1016031.860 7860.000 0.000 17.659
133 1082163.930 1016036.990 7920.000 0.000 8.132
134 1082177.430 1016043.780 7980.000 0.000 15.111
135 1082185.510 1016051.670 8040.000 0.000 11.293
136 1082197.070 1016064.440 8100.000 0.000 17.225
137 1082206.750 1016079.520 8160.000 0.000 17.920
138 1082217.810 1016090.580 8220.000 0.000 15.641
139 1082227.930 1016097.840 8280.000 0.000 12.455
140 1082240.630 1016103.780 8340.000 0.000 14.020
141 1082254.020 1016106.410 8400.000 0.000 13.646
142 1082264.810 1016105.890 8460.000 0.000 10.803
143 1082277.650 1016105.980 8520.000 0.000 12.840
144 1082289.900 1016104.550 8580.000 0.000 12.333
145 1082300.550 1016106.640 8640.000 0.000 10.853
146 1082313.210 1016111.200 8700.000 0.000 13.456
147 1082318.590 1016119.430 8760.000 0.000 9.832
148 1082324.420 1016126.450 8820.000 0.000 9.125
149 1082329.200 1016132.460 8880.000 0.000 7.679
150 1082336.180 1016143.540 8940.000 0.000 13.095
151 1082343.580 1016155.550 9000.000 0.000 14.107
152 1082349.880 1016167.810 9060.000 0.000 13.784
153 1082357.380 1016181.690 9120.000 0.000 15.777
154 1082364.270 1016193.840 9180.000 0.000 13.968
155 1082370.120 1016203.220 9240.000 0.000 11.055
156 1082376.630 1016212.800 9300.000 0.000 11.583
157 1082382.140 1016221.830 9360.000 0.000 10.578
158 1082382.900 1016223.330 9420.000 0.000 1.682
159 1082386.040 1016232.110 9480.000 0.000 9.325
160 1082391.490 1016243.740 9540.000 0.000 12.844
161 1082395.120 1016251.390 9600.000 0.000 8.468
162 1082401.800 1016264.320 9660.000 0.000 14.554
163 1082406.190 1016272.070 9720.000 0.000 8.907
164 1082409.040 1016276.680 9780.000 0.000 5.420
165 1082412.680 1016284.200 9840.000 0.000 8.355
166 1082415.348 1016289.497 9900.000 0.000 5.931
167 1082462.110 1016440.340 9960.000 0.000 157.925
168 1082464.300 1016452.420 10020.000 0.000 12.277
169 1082466.310 1016465.990 10080.000 0.000 13.718
170 1082470.090 1016473.640 10140.000 0.000 8.533
171 1082477.070 1016482.200 10200.000 0.000 11.045
172 1082482.480 1016491.980 10260.000 0.000 11.177
173 1082480.370 1016497.580 10320.000 0.000 5.984
174 1082476.280 1016503.670 10380.000 0.000 7.336
175 1082471.010 1016512.540 10440.000 0.000 10.317
176 1082466.300 1016521.410 10500.000 0.000 10.043
 177 1082459.840 1016531.240 10560.000 0.000 11.763
178 1082458.910 1016542.090 10620.000 0.000 10.890
179 1082460.320 1016551.770 10680.000 0.000 9.782
180 1082458.450 1016426.200 10740.000 0.000 125.584
181 1082457.050 1016414.930 10800.000 0.000 11.357
182 1082455.350 1016403.110 10860.000 0.000 11.942
183 1082453.960 1016391.810 10920.000 0.000 11.385
184 1082450.560 1016373.460 10980.000 0.000 18.662
185 1082448.580 1016359.040 11040.000 0.000 14.555
186 1082442.110 1016344.230 11100.000 0.000 16.162
187 1082435.760 1016331.210 11160.000 0.000 14.486
188 1082428.760 1016317.980 11220.000 0.000 14.968
188Tan 1082422.720 1016307.290 11280.000 0.000 12.278
190 1082418.530 1016296.330 11340.000 0.000 11.734
191 1082417.310 1016293.430 11400.000 0.000 3.146
192 1082460.280 1016560.900 11460.000 0.000 270.900
193 1082459.330 1016565.430 11520.000 0.000 4.629
194 1082458.290 1016571.030 11580.000 0.000 5.696
195 1082457.630 1016579.280 11640.000 0.000 8.276
196 1082456.960 1016582.390 11700.000 0.000 3.181
197 1082462.390 1016592.800 11760.000 0.000 11.741
198 1082479.220 1016590.550 11820.000 0.000 16.980
199 1082494.430 1016589.000 11880.000 0.000 15.289
200 1082512.790 1016580.890 11940.000 0.000 20.071
201 1082525.360 1016575.460 12000.000 0.000 13.693
202 1082540.020 1016557.950 12060.000 0.000 22.837
203 1082553.410 1016550.860 12120.000 0.000 15.151
204 1082565.400 1016547.390 12180.000 0.000 12.482
205 1082590.340 1016539.270 12240.000 0.000 26.229
206 1082614.610 1016552.180 12300.000 0.000 27.490
207 1082621.660 1016557.670 12360.000 0.000 8.935
208 1082621.270 1016571.300 12420.000 0.000 13.636
209 1082619.280 1016583.390 12480.000 0.000 12.253
210 1082612.620 1016600.110 12540.000 0.000 17.998
211 1082608.050 1016605.420 12600.000 0.000 7.006
212 1082611.430 1016613.270 12660.000 0.000 8.547
213 1082612.690 1016627.260 12720.000 0.000 14.047
214 1082615.540 1016641.600 12780.000 0.000 14.620
215 1082617.700 1016655.420 12840.000 0.000 13.988
216 1082620.670 1016670.650 12900.000 0.000 15.517
217 1082623.620 1016689.130 12960.000 0.000 18.714
218 1082626.320 1016705.180 13020.000 0.000 16.276
219 1082628.840 1016717.810 13080.000 0.000 12.879
220 1082631.990 1016736.180 13140.000 0.000 18.638
221 1082635.200 1016756.760 13200.000 0.000 20.829
222 1082637.260 1016766.490 13260.000 0.000 9.946
223 1082639.890 1016776.490 13320.000 0.000 10.340
224 1082641.430 1016781.100 13380.000 0.000 4.860
225 1082654.520 1016796.940 13440.000 0.000 20.549
226 1082663.650 1016817.890 13500.000 0.000 22.853
227 1082671.980 1016836.860 13560.000 0.000 20.718
228 1082680.580 1016857.670 13620.000 0.000 22.517
229 1082685.410 1016867.210 13680.000 0.000 10.693
230 1082691.300 1016883.390 13740.000 0.000 17.219
231 1082698.670 1016898.320 13800.000 0.000 16.650
232 1082706.740 1016918.400 13860.000 0.000 21.641
233 1082715.260 1016938.130 13920.000 0.000 21.491
234 1082722.960 1016956.290 13980.000 0.000 19.725
235 1082728.540 1016971.290 14040.000 0.000 16.004
236 1082734.570 1016987.320 14100.000 0.000 17.127
237 1082740.150 1017002.540 14160.000 0.000 16.211
238 1082744.330 1017010.820 14220.000 0.000 9.275
239 1082751.450 1017019.990 14280.000 0.000 11.610
240 1082760.340 1017027.340 14340.000 0.000 11.535
241 1082769.450 1017034.580 14400.000 0.000 11.637
242 1082778.630 1017041.830 14460.000 0.000 11.698
243 1082785.090 1017046.880 14520.000 0.000 8.200
244 1082787.660 1017048.330 14580.000 0.000 2.951
245 1082790.510 1017041.840 14640.000 0.000 7.088
246 1082794.810 1017052.190 14700.000 0.000 11.208
247 1082805.600 1017057.560 14760.000 0.000 12.052
248 1082815.760 1017062.110 14820.000 0.000 11.132
249 1082821.320 1017063.000 14880.000 0.000 5.631
250 1082822.700 1017063.510 14940.000 0.000 1.471
251 1082826.800 1017063.580 15000.000 0.000 4.101
252 1082831.230 1017062.360 15060.000 0.000 4.595
253 1082839.920 1017057.960 15120.000 0.000 9.740
254 1082849.840 1017052.240 15180.000 0.000 11.451
255 1082865.360 1017042.770 15240.000 0.000 18.181
256 1082879.790 1017034.880 15300.000 0.000 16.446
257 1082891.020 1017028.800 15360.000 0.000 12.770
258 1082900.370 1017024.780 15420.000 0.000 10.178
259 1082909.770 1017021.700 15480.000 0.000 9.892
260 1082915.790 1017021.360 15540.000 0.000 6.030
261 1082922.250 1017022.520 15600.000 0.000 6.563
262 1082927.340 1017025.710 15660.000 0.000 6.007
263 1082931.200 1017030.290 15720.000 0.000 5.990
264 1082933.340 1017035.380 15780.000 0.000 5.522
265 1082934.340 1017041.030 15840.000 0.000 5.738
266 1082934.600 1017043.820 15900.000 0.000 2.802
267 1082935.080 1017054.140 15960.000 0.000 10.331
268 1082938.090 1017064.920 16020.000 0.000 11.192
269 1082942.290 1017073.260 16080.000 0.000 9.338
270 1082946.870 1017084.550 16140.000 0.000 12.184
271 1082949.610 1017095.250 16200.000 0.000 11.045
272 1082951.980 1017107.480 16260.000 0.000 12.458
273 1082952.880 1017112.790 16320.000 0.000 5.386
274 1082953.460 1017119.460 16380.000 0.000 6.695
275 1082953.490 1017128.330 16440.000 0.000 8.870
276 1082951.530 1017138.300 16500.000 0.000 10.161
277 1082950.300 1017148.510 16560.000 0.000 10.284
278 1082950.750 1017157.010 16620.000 0.000 8.512
279 1082952.640 1017166.840 16680.000 0.000 10.010
280 1082953.370 1017171.220 16740.000 0.000 4.440
281 1082953.510 1017172.840 16800.000 0.000 1.626
282 1082955.040 1017179.230 16860.000 0.000 6.571
283 1082957.680 1017187.710 16920.000 0.000 8.881
284 1082960.650 1017194.070 16980.000 0.000 7.019
285 1082964.710 1017198.350 17040.000 0.000 5.899
286 1082968.000 1017201.990 17100.000 0.000 4.906
287 1082973.780 1017218.460 17160.000 0.000 17.455
288 1082979.090 1017236.970 17220.000 0.000 19.257
289 1082982.150 1017246.440 17280.000 0.000 9.952
290 1082984.830 1017256.200 17340.000 0.000 10.121
291 1082985.630 1017260.070 17400.000 0.000 3.952
292 1082985.640 1017260.080 17460.000 0.000 0.014
293 1082988.150 1017266.910 17520.000 0.000 7.277
294 1082994.570 1017275.890 17580.000 0.000 11.039
295 1083006.150 1017288.290 17640.000 0.000 16.966
296 1083016.670 1017296.540 17700.000 0.000 13.369
297 1083023.890 1017302.670 17760.000 0.000 9.471
298 1083026.540 1017309.870 17820.000 0.000 7.672
299 1083024.110 1017326.760 17880.000 0.000 17.064
300 1083021.710 1017335.790 17940.000 0.000 9.343
301 1083020.670 1017346.680 18000.000 0.000 10.940
302 1083020.200 1017352.030 18060.000 0.000 5.371
303 1083021.550 1017359.450 18120.000 0.000 7.542
304 1083026.340 1017369.260 18180.000 0.000 10.917
305 1083033.210 1017375.510 18240.000 0.000 9.288
306 1083043.190 1017382.240 18300.000 0.000 12.037
307 1083057.300 1017388.180 18360.000 0.000 15.309
308 1083068.730 1017390.530 18420.000 0.000 11.669
309 1083081.380 1017393.880 18480.000 0.000 13.086
310 1083093.830 1017398.550 18540.000 0.000 13.297
311 1083103.720 1017403.620 18600.000 0.000 11.114
312 1083115.400 1017409.170 18660.000 0.000 12.932
313 1083122.660 1017411.870 18720.000 0.000 7.746
314 1083132.770 1017422.250 18780.000 0.000 14.490
315 1083141.920 1017433.790 18840.000 0.000 14.727
316 1083149.960 1017445.180 18900.000 0.000 13.942
317 1083162.260 1017455.270 18960.000 0.000 15.909
318 1083175.280 1017461.980 19020.000 0.000 14.647
319 1083180.090 1017468.520 19080.000 0.000 8.118
320 1083180.620 1017476.130 19140.000 0.000 7.628
321 1083179.150 1017483.280 19200.000 0.000 7.300
322 1083183.200 1017501.860 19260.000 0.000 19.016
323 1083190.750 1017514.750 19320.000 0.000 14.938
324 1083196.600 1017525.430 19380.000 0.000 12.177
325 1083202.840 1017539.930 19440.000 0.000 15.786
326 1083208.450 1017549.980 19500.000 0.000 11.510
327 1083216.220 1017563.030 19560.000 0.000 15.188
328 1083231.340 1017570.520 19620.000 0.000 16.873
329 1083243.010 1017573.150 19680.000 0.000 11.963
330 1083252.310 1017574.810 19740.000 0.000 9.447
331 1083260.190 1017576.090 19800.000 0.000 7.983
332 1083264.010 1017576.420 19860.000 0.000 3.834
333 1083267.470 1017580.610 19920.000 0.000 5.434
334 1083276.170 1017592.210 19980.000 0.000 14.500
335 1083285.030 1017598.420 20040.000 0.000 10.820
336 1083289.150 1017610.140 20100.000 0.000 12.423
337 1083297.370 1017617.340 20160.000 0.000 10.927
338 1083308.660 1017626.960 20220.000 0.000 14.833
339 1083320.730 1017635.500 20280.000 0.000 14.786
340 1083327.600 1017640.770 20340.000 0.000 8.659
341 1083337.400 1017650.930 20400.000 0.000 14.116
342 1083345.720 1017657.230 20460.000 0.000 10.436
343 1083352.480 1017669.270 20520.000 0.000 13.808
344 1083358.900 1017680.450 20580.000 0.000 12.892
345 1083365.590 1017692.320 20640.000 0.000 13.625
346 1083370.980 1017700.920 20700.000 0.000 10.149
347 1083374.820 1017708.010 20760.000 0.000 8.063
348 1083384.760 1017710.450 20820.000 0.000 10.235
349 1083397.310 1017711.440 20880.000 0.000 12.589
350 1083407.160 1017719.410 20940.000 0.000 12.671
351 1083422.170 1017729.220 21000.000 0.000 17.931
352 1083448.840 1017744.440 21060.000 0.000 30.707
353 1083462.960 1017759.750 21120.000 0.000 20.827
354 1083471.360 1017773.480 21180.000 0.000 16.096
355 1083482.860 1017787.510 21240.000 0.000 18.141
356 1083493.160 1017796.740 21300.000 0.000 13.831
357 1083501.570 1017805.380 21360.000 0.000 12.057
358 1083509.450 1017810.270 21420.000 0.000 9.274
359 1083515.130 1017813.840 21480.000 0.000 6.709
360 1083522.420 1017818.840 21540.000 0.000 8.840
361 1083530.180 1017823.970 21600.000 0.000 9.302
362 1083545.130 1017830.200 21660.000 0.000 16.196
363 1083553.160 1017836.980 21720.000 0.000 10.509
364 1083561.940 1017845.420 21780.000 0.000 12.179
365 1083573.070 1017852.680 21840.000 0.000 13.289
366 1083584.870 1017861.080 21900.000 0.000 14.484
367 1083595.200 1017866.840 21960.000 0.000 11.827
368 1083612.360 1017877.890 22020.000 0.000 20.410
369 1083619.590 1017883.510 22080.000 0.000 9.157
370 1083637.010 1017894.310 22140.000 0.000 20.496
371 1083646.970 1017908.570 22200.000 0.000 17.394
372 1083655.850 1017918.330 22260.000 0.000 13.195
373 1083657.810 1017925.000 22320.000 0.000 6.952
374 1083661.710 1017930.660 22380.000 0.000 6.874
375 1083664.940 1017940.380 22440.000 0.000 10.243
376 1083682.690 1017958.300 22500.000 0.000 25.223
377 1083694.650 1017973.790 22560.000 0.000 19.570
378 1083712.430 1017986.340 22620.000 0.000 21.763
379 1083715.890 1017991.180 22680.000 0.000 5.950
380 1083720.140 1017998.330 22740.000 0.000 8.318
381 1083724.420 1018005.070 22800.000 0.000 7.984
382 1083731.770 1018014.510 22860.000 0.000 11.964
383 1083734.040 1018019.060 22920.000 0.000 5.085
Long.Acu.Tra Delt X Delt Y Delt Z Long.Tube Long.Acum.T Cosenos Directores Cosθ
mo ria ub α β δ
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000
2.530 -0.450 2.490 -0.393 2.561 2.561 -0.176 0.972 -0.154 0.992
11.073 -1.850 8.340 -0.280 8.547 11.108 -0.216 0.976 -0.033 0.998
16.517 -1.200 5.310 0.180 5.447 16.555 -0.220 0.975 0.033 0.977
22.131 -0.220 5.610 -0.440 5.632 22.186 -0.039 0.996 -0.078 0.768
29.976 4.780 6.220 -0.210 7.847 30.034 0.609 0.793 -0.027 0.997
35.708 3.790 4.300 0.060 5.732 35.766 0.661 0.750 0.010 0.980
41.994 4.930 3.900 -0.470 6.304 42.070 0.782 0.619 -0.075 0.958
50.666 8.040 3.250 -0.210 8.675 50.744 0.927 0.375 -0.024 0.969
58.713 6.510 4.730 0.200 8.049 58.794 0.809 0.588 0.025 0.812
61.453 2.740 0.030 0.350 2.762 61.556 0.992 0.011 0.127 0.922
68.724 6.970 2.070 -1.150 7.361 68.917 0.947 0.281 -0.156 0.955
77.234 7.780 3.450 0.990 8.568 77.485 0.908 0.403 0.116 0.956
85.226 6.500 4.650 -0.810 8.033 85.518 0.809 0.579 -0.101 0.959
94.101 6.760 5.750 1.560 9.011 94.529 0.750 0.638 0.173 0.990
100.795 5.220 4.190 0.250 6.698 101.227 0.779 0.626 0.037 0.965
105.377 4.170 1.900 -0.240 4.589 105.816 0.909 0.414 -0.052 0.968
113.517 8.010 1.450 -0.090 8.141 113.957 0.984 0.178 -0.011 0.940
117.696 4.140 0.570 -1.560 4.461 118.417 0.928 0.128 -0.350 0.990
134.408 16.710 -0.200 -6.080 17.783 136.200 0.940 -0.011 -0.342 0.965
156.419 21.970 1.350 -2.030 22.105 158.305 0.994 0.061 -0.092 0.997
170.539 14.120 0.020 -0.560 14.131 172.436 0.999 0.001 -0.040 0.984
189.364 18.570 3.090 -2.240 18.958 191.394 0.980 0.163 -0.118 1.000
202.272 12.720 2.190 -1.150 12.958 204.353 0.982 0.169 -0.089 0.946
216.734 12.710 6.900 -2.140 14.620 218.972 0.869 0.472 -0.146 0.999
234.985 16.360 8.090 -2.150 18.377 237.349 0.890 0.440 -0.117 0.994
253.561 16.250 9.000 -0.320 18.579 255.928 0.875 0.484 -0.017 0.999
268.029 12.640 7.040 -1.010 14.503 270.432 0.872 0.485 -0.070 0.996
281.568 11.860 6.530 0.330 13.543 283.974 0.876 0.482 0.024 0.988
290.922 8.140 4.610 -1.220 9.434 293.408 0.863 0.489 -0.129 0.997
304.372 12.140 5.790 -1.330 13.516 306.924 0.898 0.428 -0.098 0.989
317.175 10.600 7.180 -1.340 12.873 319.797 0.823 0.558 -0.104 0.990
331.688 12.200 7.860 0.470 14.520 334.317 0.840 0.541 0.032 0.989
341.531 8.210 5.430 -1.160 9.911 344.229 0.828 0.548 -0.117 0.988
352.405 9.630 5.050 -0.010 10.874 355.102 0.886 0.464 -0.001 0.963
364.223 8.860 7.820 -1.540 11.917 367.020 0.743 0.656 -0.129 0.990
380.901 10.870 12.650 -1.620 16.757 383.777 0.649 0.755 -0.097 0.998
396.262 9.360 12.180 -1.040 15.396 399.173 0.608 0.791 -0.068 0.949
403.460 2.360 6.800 -0.390 7.208 406.382 0.327 0.943 -0.054 0.892
413.291 7.080 6.820 -0.500 9.843 416.225 0.719 0.693 -0.051 0.996
428.464 11.490 9.910 0.200 15.175 431.399 0.757 0.653 0.013 0.998
 448.637 15.810 12.530 -0.870 20.192 451.591 0.783 0.621 -0.043 0.998
459.341 8.690 6.250 -0.980 10.749 462.340 0.808 0.581 -0.091 0.988
481.487 19.770 9.980 -1.420 22.192 484.532 0.891 0.450 -0.064 0.999
494.791 11.540 6.620 -0.820 13.329 497.861 0.866 0.497 -0.062 1.000
505.854 9.540 5.600 -0.640 11.081 508.942 0.861 0.505 -0.058 1.000
520.229 12.330 7.390 -1.180 14.423 523.365 0.855 0.512 -0.082 1.000
529.533 8.030 4.700 -0.830 9.341 532.706 0.860 0.503 -0.089 1.000
539.744 8.710 5.330 -0.740 10.238 542.945 0.851 0.521 -0.072 0.995
549.072 8.230 4.390 0.090 9.328 552.273 0.882 0.471 0.010 0.998
566.341 14.670 9.110 0.010 17.269 569.541 0.850 0.528 0.001 0.998
581.199 12.780 7.580 -0.960 14.890 584.431 0.858 0.509 -0.064 0.995
594.686 10.960 7.860 -0.320 13.491 597.922 0.812 0.583 -0.024 0.994
611.638 14.730 8.390 0.130 16.952 614.874 0.869 0.495 0.008 0.999
625.854 12.500 6.770 -0.410 14.221 629.096 0.879 0.476 -0.029 0.998
643.214 15.760 7.280 -0.810 17.379 646.475 0.907 0.419 -0.047 0.998
658.122 13.840 5.540 -1.350 14.969 661.443 0.925 0.370 -0.090 0.998
676.748 16.830 7.980 -1.190 18.664 680.107 0.902 0.428 -0.064 0.997
692.247 13.480 7.650 -0.790 15.520 695.627 0.869 0.493 -0.051 0.008
697.211 2.480 -4.300 -0.070 4.964 700.591 0.500 -0.866 -0.014 0.145
705.003 6.090 4.860 -1.340 7.906 708.497 0.770 0.615 -0.169 0.979
717.272 8.230 9.100 -0.550 12.282 720.779 0.670 0.741 -0.045 0.996
728.296 6.770 8.700 -1.120 11.080 731.860 0.611 0.785 -0.101 0.967
739.356 8.580 6.980 0.240 11.063 742.923 0.776 0.631 0.022 0.995
755.967 13.210 10.070 2.020 16.733 759.656 0.789 0.602 0.121 0.984
774.406 15.550 9.910 -0.680 18.452 778.108 0.843 0.537 -0.037 0.966
788.085 13.040 4.130 -0.570 13.690 791.798 0.953 0.302 -0.042 0.990
803.640 14.010 6.760 -0.620 15.568 807.366 0.900 0.434 -0.040 0.996
818.385 13.790 5.220 -0.300 14.748 822.114 0.935 0.354 -0.020 0.998
833.403 13.950 5.560 -1.270 15.071 837.185 0.926 0.369 -0.084 1.000
848.180 13.600 5.780 -1.060 14.815 852.000 0.918 0.390 -0.072 0.998
863.472 14.300 5.420 -0.350 15.297 867.297 0.935 0.354 -0.023 0.694
902.455 15.380 35.820 -2.660 39.073 906.370 0.394 0.917 -0.068 0.572
929.929 14.430 -23.380 -0.520 27.479 933.849 0.525 -0.851 -0.019 0.144
944.096 13.000 5.630 -0.080 14.167 948.016 0.918 0.397 -0.006 0.996
956.608 11.430 5.090 -1.190 12.569 960.585 0.909 0.405 -0.095 0.996
965.118 7.490 4.040 -0.320 8.516 969.101 0.880 0.474 -0.038 0.951
969.029 3.840 0.740 0.170 3.914 973.015 0.981 0.189 0.043 0.996
979.208 10.010 1.850 -0.520 10.193 983.208 0.982 0.182 -0.051 0.992
988.663 9.440 0.520 -0.660 9.477 992.685 0.996 0.055 -0.070 0.956
997.475 8.810 -0.180 1.940 9.023 1001.708 0.976 -0.020 0.215 0.872
1012.389 13.380 6.590 0.340 14.919 1016.627 0.897 0.442 0.023 0.961
1021.196 6.520 5.920 0.530 8.823 1025.449 0.739 0.671 0.060 0.993
1031.417 6.790 7.640 0.140 10.222 1035.671 0.664 0.747 0.014 0.982
1046.435 11.590 9.550 1.830 15.129 1050.800 0.766 0.631 0.121 0.996
1064.117 13.780 11.080 0.600 17.692 1068.492 0.779 0.626 0.034 0.964
1084.623 16.020 12.800 6.420 21.487 1089.980 0.746 0.596 0.299 0.984
1093.498 7.830 4.180 3.090 9.398 1099.378 0.833 0.445 0.329 0.973
1103.002 8.000 5.130 1.120 9.569 1108.947 0.836 0.536 0.117 0.997
1119.249 13.690 8.750 0.630 16.260 1125.207 0.842 0.538 0.039 1.000
1133.760 12.280 7.730 0.530 14.520 1139.727 0.846 0.532 0.037 0.958
1148.484 9.720 11.060 -0.050 14.724 1154.451 0.660 0.751 -0.003 0.985
1161.735 9.350 9.390 2.090 13.415 1167.866 0.697 0.700 0.156 0.997
1170.143 5.970 5.920 1.980 8.638 1176.504 0.691 0.685 0.229 0.959
1179.606 5.180 7.920 0.330 9.469 1185.973 0.547 0.836 0.035 0.950
1190.913 2.970 10.910 -0.080 11.307 1197.280 0.263 0.965 -0.007 0.994
1199.893 3.120 8.420 0.500 8.993 1206.274 0.347 0.936 0.056 0.990
1212.479 4.740 11.660 -1.060 12.631 1218.905 0.375 0.923 -0.084 0.900
1219.845 -0.290 7.360 -1.910 7.609 1226.514 -0.038 0.967 -0.251 0.859
1226.903 -0.900 7.000 -7.060 9.983 1236.497 -0.090 0.701 -0.707 0.917
1232.196 -1.180 5.160 -2.130 5.706 1242.203 -0.207 0.904 -0.373 0.930
1241.450 -1.000 9.200 -0.230 9.257 1251.460 -0.108 0.994 -0.025 0.931
1255.388 -2.400 13.730 -5.800 15.097 1266.557 -0.159 0.909 -0.384 0.815
1270.908 4.640 14.810 0.230 15.522 1282.078 0.299 0.954 0.015 0.890
1284.868 9.750 9.990 1.120 14.004 1296.082 0.696 0.713 0.080 0.967
1295.054 8.650 5.380 -0.130 10.187 1306.270 0.849 0.528 -0.013 0.891
1309.706 13.780 4.980 6.400 15.989 1322.259 0.862 0.311 0.400 0.921
1315.671 5.720 1.690 6.260 8.647 1330.905 0.662 0.195 0.724 0.814
1323.804 8.130 0.210 1.900 8.352 1339.257 0.973 0.025 0.227 0.879
1330.616 5.960 3.300 0.550 6.835 1346.092 0.872 0.483 0.080 0.766
1343.674 4.680 12.190 0.670 13.075 1359.166 0.358 0.932 0.051 0.660
1349.989 5.700 2.720 -2.370 6.746 1365.912 0.845 0.403 -0.351 0.948
1358.481 8.450 0.840 -3.530 9.196 1375.108 0.919 0.091 -0.384 0.976
1366.487 7.810 1.760 -1.690 8.182 1383.291 0.955 0.215 -0.207 0.923
1372.676 5.380 3.060 0.350 6.199 1389.490 0.868 0.494 0.056 0.958
1380.291 7.230 2.390 -1.200 7.709 1397.199 0.938 0.310 -0.156 0.991
1387.864 6.940 3.030 -1.970 7.825 1405.023 0.887 0.387 -0.252 0.918
1394.035 4.170 4.550 -2.140 6.532 1411.556 0.638 0.697 -0.328 0.958
1403.932 5.420 8.280 -0.870 9.934 1421.490 0.546 0.833 -0.088 0.986
1412.835 4.400 7.740 -2.220 9.176 1430.666 0.480 0.844 -0.242 0.995
1414.963 1.240 1.730 -0.540 2.196 1432.862 0.565 0.788 -0.246 0.995
1429.283 7.110 12.430 -3.460 14.732 1447.594 0.483 0.844 -0.235 0.996
1442.086 7.090 10.660 -2.260 13.000 1460.594 0.545 0.820 -0.174 0.998
1459.126 9.540 14.120 -2.050 17.164 1477.758 0.556 0.823 -0.119 0.998
1468.830 5.620 7.910 -1.720 9.854 1487.612 0.570 0.803 -0.175 0.990
1481.674 6.270 11.210 -3.600 13.339 1500.951 0.470 0.840 -0.270 0.979
1492.761 5.370 9.700 -0.770 11.114 1512.065 0.483 0.873 -0.069 0.999
1504.987 6.330 10.460 -0.950 12.263 1524.328 0.516 0.853 -0.077 0.973
1519.847 4.600 14.130 -1.920 14.983 1539.312 0.307 0.943 -0.128 0.973
1541.618 11.080 18.740 -1.030 21.795 1561.107 0.508 0.860 -0.047 0.975
1553.771 8.350 8.830 -0.450 12.161 1573.268 0.687 0.726 -0.037 0.999
1571.429 12.680 12.290 -0.500 17.666 1590.933 0.718 0.696 -0.028 0.988
1579.562 6.310 5.130 0.820 8.173 1599.107 0.772 0.628 0.100 0.974
1594.673 13.500 6.790 2.760 15.361 1614.468 0.879 0.442 0.180 0.949
1605.966 8.080 7.890 3.510 11.826 1626.295 0.683 0.667 0.297 0.966
1623.191 11.560 12.770 0.800 17.244 1643.538 0.670 0.741 0.046 0.986
1641.111 9.680 15.080 1.400 17.974 1661.512 0.539 0.839 0.078 0.959
1656.752 11.060 11.060 4.420 16.254 1677.766 0.680 0.680 0.272 0.981
1669.207 10.120 7.260 2.050 12.622 1690.388 0.802 0.575 0.162 0.972
1683.227 12.700 5.940 0.230 14.022 1704.411 0.906 0.424 0.016 0.970
1696.873 13.390 2.630 0.740 13.666 1718.077 0.980 0.192 0.054 0.971
1707.676 10.790 -0.520 0.350 10.808 1728.885 0.998 -0.048 0.032 0.992
1720.516 12.840 0.090 -1.060 12.884 1741.769 0.997 0.007 -0.082 0.931
1732.849 12.250 -1.430 3.410 12.796 1754.565 0.957 -0.112 0.266 0.955
1743.702 10.650 2.090 2.850 11.221 1765.786 0.949 0.186 0.254 0.985
1757.159 12.660 4.560 2.280 13.648 1779.434 0.928 0.334 0.167 0.804
1766.991 5.380 8.230 2.580 10.165 1789.599 0.529 0.810 0.254 0.994
1776.116 5.830 7.020 2.450 9.448 1799.048 0.617 0.743 0.259 0.977
1783.795 4.780 6.010 0.380 7.688 1806.736 0.622 0.782 0.049 0.990
1796.891 6.980 11.080 -0.460 13.103 1819.839 0.533 0.846 -0.035 1.000
1810.997 7.400 12.010 -0.640 14.121 1833.961 0.524 0.850 -0.045 0.996
1824.781 6.300 12.260 -0.080 13.784 1847.745 0.457 0.889 -0.006 0.999
1840.558 7.500 13.880 -0.780 15.796 1863.541 0.475 0.879 -0.049 0.999
1854.526 6.890 12.150 -0.320 13.971 1877.512 0.493 0.870 -0.023 0.999
1865.580 5.850 9.380 -0.610 11.072 1888.584 0.528 0.847 -0.055 0.997
1877.163 6.510 9.580 -1.490 11.678 1900.262 0.557 0.820 -0.128 0.999
1887.741 5.510 9.030 -1.100 10.635 1910.897 0.518 0.849 -0.103 0.995
1889.423 0.760 1.500 -0.060 1.683 1912.580 0.452 0.891 -0.036 0.991
1898.747 3.140 8.780 0.170 9.326 1921.906 0.337 0.941 0.018 0.982
1911.591 5.450 11.630 -1.870 12.979 1934.885 0.420 0.896 -0.144 1.000
1920.059 3.630 7.650 -1.460 8.592 1943.477 0.422 0.890 -0.170 0.999
1934.612 6.680 12.930 -2.410 14.752 1958.229 0.453 0.877 -0.163 0.989
1943.519 4.390 7.750 -2.830 9.346 1967.575 0.470 0.829 -0.303 0.999
1948.939 2.850 4.610 -1.690 5.677 1973.252 0.502 0.812 -0.298 0.822
1957.294 3.640 7.520 2.540 8.732 1981.984 0.417 0.861 0.291 0.862
1963.225 2.668 5.297 -1.430 6.101 1988.085 0.437 0.868 -0.234 0.987
2121.150 46.762 150.843 -35.720 161.914 2150.000 0.289 0.932 -0.221 0.990
2133.427 2.190 12.080 -3.860 12.869 2162.869 0.170 0.939 -0.300 0.999
2147.145 2.010 13.570 -4.870 14.557 2177.426 0.138 0.932 -0.335 0.910
2155.678 3.780 7.650 -0.360 8.541 2185.966 0.443 0.896 -0.042 0.974
2166.723 6.980 8.560 0.080 11.045 2197.012 0.632 0.775 0.007 0.984
2177.899 5.410 9.780 -0.250 11.179 2208.191 0.484 0.875 -0.022 0.556
2183.884 -2.110 5.600 -3.870 7.127 2215.318 -0.296 0.786 -0.543 0.977
2191.219 -4.090 6.090 -3.980 8.346 2223.664 -0.490 0.730 -0.477 0.998
2201.537 -5.270 8.870 -5.180 11.545 2235.209 -0.456 0.768 -0.449 0.999
2211.580 -4.710 8.870 -4.740 11.105 2246.314 -0.424 0.799 -0.427 0.991
2223.343 -6.460 9.830 -4.090 12.453 2258.767 -0.519 0.789 -0.328 0.888
2234.232 -0.930 10.850 -3.030 11.303 2270.071 -0.082 0.960 -0.268 0.961
2244.015 1.410 9.680 -4.710 10.857 2280.928 0.130 0.892 -0.434 0.987
2369.598 -1.870 -125.570 44.340 133.182 2414.110 -0.014 -0.943 0.333 0.991
2380.955 -1.400 -11.270 5.230 12.503 2426.613 -0.112 -0.901 0.418 0.993
2392.897 -1.700 -11.820 3.850 12.547 2439.160 -0.135 -0.942 0.307 0.998
2404.282 -1.390 -11.300 2.890 11.746 2450.906 -0.118 -0.962 0.246 0.998
2422.944 -3.400 -18.350 5.230 19.381 2470.287 -0.175 -0.947 0.270 0.999
2437.499 -1.980 -14.420 4.180 15.144 2485.431 -0.131 -0.952 0.276 0.964
2453.661 -6.470 -14.810 3.900 16.625 2502.056 -0.389 -0.891 0.235 0.993
2468.147 -6.350 -13.020 1.880 14.607 2516.664 -0.435 -0.891 0.129 0.999
2483.115 -7.000 -13.230 1.800 15.076 2531.739 -0.464 -0.878 0.119 1.000
2495.393 -6.040 -10.690 1.340 12.351 2544.090 -0.489 -0.865 0.108 0.989
2507.127 -4.190 -10.960 0.970 11.774 2555.864 -0.356 -0.931 0.082 0.998
2510.273 -1.220 -2.900 0.080 3.147 2559.011 -0.388 -0.921 0.025 0.941
2781.173 42.970 267.470 -77.220 281.691 2840.702 0.153 0.950 -0.274 0.890
2785.801 -0.950 4.530 0.130 4.630 2845.332 -0.205 0.978 0.028 0.999
2791.497 -1.040 5.600 -0.010 5.696 2851.028 -0.183 0.983 -0.002 0.994
2799.773 -0.660 8.250 -0.380 8.285 2859.313 -0.080 0.996 -0.046 0.991
2802.955 -0.670 3.110 -0.150 3.185 2862.498 -0.210 0.976 -0.047 0.737
2814.696 5.430 10.410 2.800 12.070 2874.568 0.450 0.862 0.232 0.381
2831.675 16.830 -2.250 4.700 17.618 2892.186 0.955 -0.128 0.267 0.999
2846.964 15.210 -1.550 3.860 15.769 2907.955 0.965 -0.098 0.245 0.954
2867.036 18.360 -8.110 4.810 20.640 2928.595 0.890 -0.393 0.233 1.000
2880.728 12.570 -5.430 3.240 14.071 2942.665 0.893 -0.386 0.230 0.899
2903.565 14.660 -17.510 6.810 23.830 2966.496 0.615 -0.735 0.286 0.930
2918.716 13.390 -7.090 3.610 15.575 2982.071 0.860 -0.455 0.232 0.973
2931.198 11.990 -3.470 4.650 13.320 2995.391 0.900 -0.261 0.349 0.995
2957.427 24.940 -8.120 6.920 27.126 3022.517 0.919 -0.299 0.255 0.718
2984.917 24.270 12.910 11.070 29.635 3052.153 0.819 0.436 0.374 0.981
2993.852 7.050 5.490 4.870 10.176 3062.329 0.693 0.539 0.479 0.691
3007.488 -0.390 13.630 8.040 15.829 3078.159 -0.025 0.861 0.508 0.942
3019.741 -1.990 12.090 2.670 12.540 3090.699 -0.159 0.964 0.213 0.975
3037.738 -6.660 16.720 2.650 18.192 3108.890 -0.366 0.919 0.146 0.946
3044.744 -4.570 5.310 1.390 7.142 3116.033 -0.640 0.743 0.195 0.444
3053.291 3.380 7.850 0.680 8.574 3124.606 0.394 0.916 0.079 0.950
3067.337 1.260 13.990 0.770 14.068 3138.674 0.090 0.994 0.055 0.994
3081.958 2.850 14.340 1.370 14.685 3153.359 0.194 0.977 0.093 0.990
3095.946 2.160 13.820 -0.590 14.000 3167.359 0.154 0.987 -0.042 0.996
3111.462 2.970 15.230 0.590 15.528 3182.887 0.191 0.981 0.038 0.999
3130.176 2.950 18.480 1.100 18.746 3201.633 0.157 0.986 0.059 1.000
3146.452 2.700 16.050 1.000 16.306 3217.940 0.166 0.984 0.061 0.999
3159.331 2.520 12.630 0.590 12.892 3230.832 0.195 0.980 0.046 0.999
3177.969 3.150 18.370 1.610 18.708 3249.540 0.168 0.982 0.086 1.000
3198.798 3.210 20.580 1.480 20.881 3270.421 0.154 0.986 0.071 0.998
3208.744 2.060 9.730 0.440 9.955 3280.376 0.207 0.977 0.044 0.998
3219.084 2.630 10.000 0.010 10.340 3290.716 0.254 0.967 0.001 0.998
3223.944 1.540 4.610 0.040 4.861 3295.577 0.317 0.948 0.008 0.933
3244.493 13.090 15.840 0.830 20.566 3316.142 0.637 0.770 0.040 0.961
3267.346 9.130 20.950 0.150 22.853 3338.996 0.400 0.917 0.007 1.000
3288.064 8.330 18.970 -0.380 20.722 3359.718 0.402 0.915 -0.018 1.000
3310.581 8.600 20.810 -0.620 22.526 3382.243 0.382 0.924 -0.028 0.997
3321.274 4.830 9.540 -0.080 10.693 3392.937 0.452 0.892 -0.007 0.992
3338.493 5.890 16.180 -0.820 17.238 3410.175 0.342 0.939 -0.048 0.993
3355.143 7.370 14.930 -0.200 16.651 3426.826 0.443 0.897 -0.012 0.997
3376.784 8.070 20.080 -0.710 21.653 3448.479 0.373 0.927 -0.033 0.999
3398.275 8.520 19.730 -0.280 21.493 3469.972 0.396 0.918 -0.013 1.000
3418.000 7.700 18.160 -0.360 19.728 3489.700 0.390 0.921 -0.018 0.999
3434.004 5.580 15.000 -0.700 16.020 3505.719 0.348 0.936 -0.044 0.999
3451.131 6.030 16.030 0.070 17.127 3522.846 0.352 0.936 0.004 1.000
3467.341 5.580 15.220 -0.250 16.213 3539.059 0.344 0.939 -0.015 0.987
3476.617 4.180 8.280 -1.220 9.355 3548.414 0.447 0.885 -0.130 0.960
3488.226 7.120 9.170 0.930 11.647 3560.061 0.611 0.787 0.080 0.976
3499.761 8.890 7.350 0.870 11.568 3571.628 0.769 0.635 0.075 1.000
3511.398 9.110 7.240 0.610 11.653 3583.281 0.782 0.621 0.052 1.000
3523.095 9.180 7.250 0.590 11.713 3594.993 0.784 0.619 0.050 1.000
3531.295 6.460 5.050 0.630 8.224 3603.217 0.786 0.614 0.077 0.989
3534.246 2.570 1.450 0.220 2.959 3606.176 0.869 0.490 0.074 0.097
3541.334 2.850 -6.490 0.250 7.093 3613.269 0.402 -0.915 0.035 0.689
3552.542 4.300 10.350 0.400 11.215 3624.484 0.383 0.923 0.036 0.755
3564.594 10.790 5.370 0.820 12.080 3636.564 0.893 0.445 0.068 0.999
3575.727 10.160 4.550 0.690 11.154 3647.718 0.911 0.408 0.062 0.966
3581.357 5.560 0.890 0.370 5.643 3653.361 0.985 0.158 0.066 0.981
3582.829 1.380 0.510 0.130 1.477 3654.838 0.934 0.345 0.088 0.944
3586.929 4.100 0.070 0.450 4.125 3658.963 0.994 0.017 0.109 0.960
3591.524 4.430 -1.220 0.390 4.611 3663.574 0.961 -0.265 0.085 0.980
3601.265 8.690 -4.400 0.570 9.757 3673.331 0.891 -0.451 0.058 0.998
3612.715 9.920 -5.720 0.940 11.489 3684.821 0.863 -0.498 0.082 0.999
3630.897 15.520 -9.470 1.900 18.280 3703.101 0.849 -0.518 0.104 0.998
3647.343 14.430 -7.890 1.200 16.490 3719.591 0.875 -0.478 0.073 1.000
3660.113 11.230 -6.080 0.540 12.782 3732.372 0.879 -0.476 0.042 0.995
3670.291 9.350 -4.020 0.780 10.207 3742.580 0.916 -0.394 0.076 0.996
3680.182 9.400 -3.080 0.620 9.911 3752.491 0.948 -0.311 0.063 0.966
3686.212 6.020 -0.340 0.170 6.032 3758.523 0.998 -0.056 0.028 0.973
3692.775 6.460 1.160 0.160 6.565 3765.088 0.984 0.177 0.024 0.928
3698.782 5.090 3.190 0.250 6.012 3771.100 0.847 0.531 0.042 0.952
3704.772 3.860 4.580 0.040 5.990 3777.090 0.644 0.765 0.007 0.954
3710.293 2.140 5.090 0.240 5.527 3782.617 0.387 0.921 0.043 0.975
3716.031 1.000 5.650 0.030 5.738 3788.355 0.174 0.985 0.005 0.996
3718.833 0.260 2.790 0.060 2.803 3791.158 0.093 0.995 0.021 0.998
3729.164 0.480 10.320 -0.320 10.336 3801.494 0.046 0.998 -0.031 0.974
3740.357 3.010 10.780 -0.020 11.192 3812.686 0.269 0.963 -0.002 0.981
3749.695 4.200 8.340 0.100 9.338 3822.025 0.450 0.893 0.011 0.997
3761.878 4.580 11.290 0.330 12.188 3834.213 0.376 0.926 0.027 0.991
3772.924 2.740 10.700 0.340 11.050 3845.263 0.248 0.968 0.031 0.998
3785.381 2.370 12.230 0.810 12.484 3857.747 0.190 0.980 0.065 0.999
3790.767 0.900 5.310 0.530 5.412 3863.159 0.166 0.981 0.098 0.994
3797.462 0.580 6.670 0.140 6.697 3869.855 0.087 0.996 0.021 0.994
3806.332 0.030 8.870 0.850 8.911 3878.766 0.003 0.995 0.095 0.974
3816.493 -1.960 9.970 -0.200 10.163 3888.929 -0.193 0.981 -0.020 0.997
3826.777 -1.230 10.210 -0.040 10.284 3899.213 -0.120 0.993 -0.004 0.985
3835.289 0.450 8.500 -0.130 8.513 3907.726 0.053 0.998 -0.015 0.990
3845.299 1.890 9.830 0.230 10.013 3917.738 0.189 0.982 0.023 1.000
3849.739 0.730 4.380 0.100 4.442 3922.180 0.164 0.986 0.023 0.995
3851.365 0.140 1.620 -0.050 1.627 3923.807 0.086 0.996 -0.031 0.987
3857.936 1.530 6.390 0.170 6.573 3930.379 0.233 0.972 0.026 0.998
3866.817 2.640 8.480 0.300 8.887 3939.266 0.297 0.954 0.034 0.991
3873.836 2.970 6.360 0.370 7.029 3946.295 0.423 0.905 0.053 0.948
3879.736 4.060 4.280 0.600 5.930 3952.225 0.685 0.722 0.101 0.998
3884.642 3.290 3.640 0.230 4.912 3957.137 0.670 0.741 0.047 0.913
3902.097 5.780 16.470 -1.580 17.526 3974.663 0.330 0.940 -0.090 0.998
3921.354 5.310 18.510 -2.050 19.365 3994.028 0.274 0.956 -0.106 0.998
3931.306 3.060 9.470 -1.685 10.094 4004.122 0.303 0.938 -0.167 0.998
3941.427 2.680 9.760 -1.240 10.197 4014.319 0.263 0.957 -0.122 0.998
3945.379 0.800 3.870 -0.510 3.985 4018.303 0.201 0.971 -0.128 0.603
3945.393 0.010 0.010 0.010 0.017 4018.321 0.577 0.577 0.577 0.655
3952.670 2.510 6.830 -1.010 7.346 4025.667 0.342 0.930 -0.137 0.965
3963.708 6.420 8.980 -1.580 11.151 4036.819 0.576 0.805 -0.142 0.991
3980.675 11.580 12.400 -3.150 17.256 4054.075 0.671 0.719 -0.183 0.988
3994.044 10.520 8.250 -2.210 13.551 4067.625 0.776 0.609 -0.163 0.999
4003.515 7.220 6.130 -1.270 9.556 4077.181 0.756 0.641 -0.133 0.873
4011.187 2.650 7.200 -1.130 7.755 4084.936 0.342 0.928 -0.146 0.882
4028.251 -2.430 16.890 -2.250 17.212 4102.148 -0.141 0.981 -0.131 0.993
4037.595 -2.400 9.030 -0.960 9.393 4111.541 -0.256 0.961 -0.102 0.986
4048.534 -1.040 10.890 -1.330 11.020 4122.561 -0.094 0.988 -0.121 1.000
4053.905 -0.470 5.350 -0.730 5.420 4127.981 -0.087 0.987 -0.135 0.965
4061.447 1.350 7.420 -1.310 7.655 4135.636 0.176 0.969 -0.171 0.964
4072.364 4.790 9.810 -2.170 11.131 4146.766 0.430 0.881 -0.195 0.931
4081.651 6.870 6.250 -1.450 9.400 4156.166 0.731 0.665 -0.154 0.990
4093.688 9.980 6.730 -1.670 12.152 4168.319 0.821 0.554 -0.137 0.979
4108.998 14.110 5.940 -1.050 15.345 4183.664 0.919 0.387 -0.068 0.979
4120.667 11.430 2.350 0.010 11.669 4195.333 0.980 0.201 0.001 0.998
4133.753 12.650 3.350 -0.270 13.089 4208.422 0.966 0.256 -0.021 0.995
4147.050 12.450 4.670 -0.600 13.311 4221.732 0.935 0.351 -0.045 0.993
4158.164 9.890 5.070 -0.690 11.135 4232.868 0.888 0.455 -0.062 1.000
4171.095 11.680 5.550 -0.710 12.951 4245.819 0.902 0.429 -0.055 0.995
4178.841 7.260 2.700 -0.090 7.746 4253.565 0.937 0.349 -0.012 0.902
4193.331 10.110 10.380 -1.060 14.529 4268.094 0.696 0.714 -0.073 0.995
4208.058 9.150 11.540 -0.760 14.747 4282.841 0.620 0.783 -0.052 0.998
4222.000 8.040 11.390 -1.010 13.978 4296.819 0.575 0.815 -0.072 0.962
4237.909 12.300 10.090 -0.160 15.910 4312.729 0.773 0.634 -0.010 0.889
4252.557 13.020 6.710 -6.900 16.191 4328.920 0.804 0.414 -0.426 0.884
4260.675 4.810 6.540 -7.500 11.052 4339.972 0.435 0.592 -0.679 0.668
4268.303 0.530 7.610 -0.550 7.648 4347.621 0.069 0.995 -0.072 0.861
4275.603 -1.470 7.150 -4.380 8.513 4356.133 -0.173 0.840 -0.515 0.924
4294.619 4.050 18.580 -8.240 20.725 4376.858 0.195 0.897 -0.398 0.958
4309.558 7.550 12.890 -7.670 16.792 4393.651 0.450 0.768 -0.457 0.997
4321.735 5.850 10.680 -5.200 13.241 4406.892 0.442 0.807 -0.393 0.994
4337.520 6.240 14.500 -5.650 16.766 4423.658 0.372 0.865 -0.337 0.990
4349.030 5.610 10.050 -5.540 12.774 4436.432 0.439 0.787 -0.434 0.997
4364.218 7.770 13.050 -5.880 16.286 4452.718 0.477 0.801 -0.361 0.851
4381.092 15.120 7.490 -4.640 17.500 4470.218 0.864 0.428 -0.265 0.971
4393.054 11.670 2.630 -2.350 12.191 4482.409 0.957 0.216 -0.193 0.972
4402.501 9.300 1.660 -4.280 10.371 4492.781 0.897 0.160 -0.413 1.000
4410.485 7.880 1.280 -3.790 8.837 4501.618 0.892 0.145 -0.429 0.949
4414.319 3.820 0.330 -3.620 5.273 4506.891 0.724 0.063 -0.687 0.832
4419.753 3.460 4.190 -4.560 7.094 4513.985 0.488 0.591 -0.643 0.727
4434.253 8.700 11.600 0.830 14.524 4528.508 0.599 0.799 0.057 0.925
4445.072 8.860 6.210 3.280 11.306 4539.814 0.784 0.549 0.290 0.829
4457.495 4.120 11.720 3.770 12.983 4552.797 0.317 0.903 0.290 0.882
4468.423 8.220 7.200 4.360 11.765 4564.562 0.699 0.612 0.371 0.977
4483.256 11.290 9.620 2.460 15.035 4579.597 0.751 0.640 0.164 0.996
4498.041 12.070 8.540 2.330 14.968 4594.565 0.806 0.571 0.156 0.933
4506.700 6.870 5.270 5.000 9.998 4604.564 0.687 0.527 0.500 0.961
4520.816 9.800 10.160 4.020 14.677 4619.241 0.668 0.692 0.274 0.985
4531.252 8.320 6.300 4.050 11.194 4630.436 0.743 0.563 0.362 0.928
4545.060 6.760 12.040 5.870 15.004 4645.439 0.451 0.802 0.391 0.991
4557.952 6.420 11.180 7.660 14.996 4660.436 0.428 0.746 0.511 0.982
4571.578 6.690 11.870 4.940 14.493 4674.929 0.462 0.819 0.341 0.996
4581.727 5.390 8.600 2.820 10.534 4685.463 0.512 0.816 0.268 0.998
4589.790 3.840 7.090 2.370 8.404 4693.867 0.457 0.844 0.282 0.700
4600.025 9.940 2.440 5.850 11.789 4705.656 0.843 0.207 0.496 0.982
4612.614 12.550 0.990 5.240 13.636 4719.292 0.920 0.073 0.384 0.813
4625.285 9.850 7.970 2.060 12.837 4732.129 0.767 0.621 0.160 0.993
4643.216 15.010 9.810 1.710 18.013 4750.142 0.833 0.545 0.095 0.998
4673.924 26.670 15.220 3.230 30.877 4781.018 0.864 0.493 0.105 0.950
4694.751 14.120 15.310 4.160 21.239 4802.257 0.665 0.721 0.196 0.981
4710.846 8.400 13.730 4.020 16.590 4818.847 0.506 0.828 0.242 0.987
4728.987 11.500 14.030 2.800 18.356 4837.203 0.627 0.764 0.153 0.988
4742.818 10.300 9.230 2.010 13.976 4851.179 0.737 0.660 0.144 0.998
4754.875 8.410 8.640 1.910 12.208 4863.386 0.689 0.708 0.156 0.923
4764.149 7.880 4.890 -1.440 9.385 4872.771 0.840 0.521 -0.153 0.988
4770.858 5.680 3.570 -2.130 7.039 4879.810 0.807 0.507 -0.303 0.999
4779.698 7.290 5.000 -2.680 9.237 4889.047 0.789 0.541 -0.290 0.999
4789.000 7.760 5.130 -3.280 9.864 4898.911 0.787 0.520 -0.333 0.961
4805.196 14.950 6.230 -2.060 16.327 4915.238 0.916 0.382 -0.126 0.939
4815.706 8.030 6.780 0.510 10.522 4925.760 0.763 0.644 0.048 0.994
4827.885 8.780 8.440 -0.420 12.186 4937.946 0.720 0.693 -0.034 0.978
4841.173 11.130 7.260 0.868 13.317 4951.262 0.836 0.545 0.065 0.999
4855.658 11.800 8.400 1.370 14.549 4965.812 0.811 0.577 0.094 0.989
4867.485 10.330 5.760 -0.090 11.828 4977.639 0.873 0.487 -0.008 0.896
4887.895 17.160 11.050 9.800 22.641 5000.280 0.758 0.488 0.433 0.950
4897.052 7.230 5.620 1.300 9.249 5009.529 0.782 0.608 0.141 0.994
4917.548 17.420 10.800 3.360 20.770 5030.299 0.839 0.520 0.162 0.918
4934.942 9.960 14.260 1.600 17.467 5047.766 0.570 0.816 0.092 0.989
4948.138 8.880 9.760 0.210 13.197 5060.963 0.673 0.740 0.016 0.898
4955.090 1.960 6.670 -0.310 6.959 5067.922 0.282 0.958 -0.045 0.939
4961.963 3.900 5.660 -1.400 7.015 5074.937 0.556 0.807 -0.200 0.961
4972.206 3.230 9.720 -1.650 10.375 5085.312 0.311 0.937 -0.159 0.884
4997.429 17.750 17.920 0.090 25.223 5110.534 0.704 0.710 0.004 0.987
5016.998 11.960 15.490 2.100 19.682 5130.217 0.608 0.787 0.107 0.955
5038.762 17.780 12.550 1.500 21.815 5152.031 0.815 0.575 0.069 0.935
5044.711 3.460 4.840 1.320 6.094 5158.126 0.568 0.794 0.217 0.994
5053.029 4.250 7.150 2.450 8.671 5166.797 0.490 0.825 0.283 0.984
5061.013 4.280 6.740 0.880 8.032 5174.829 0.533 0.839 0.110 0.989
5072.977 7.350 9.440 -0.070 11.964 5186.793 0.614 0.789 -0.006 0.953
5078.062 2.270 4.550 1.200 5.224 5192.018 0.434 0.871 0.230 0.000
 θ Total Codos 179 Valvula Valvula
11,25° 22,5° 45° 90° Globo Compuerta
0.000
7.312 1
3.778
12.267 1
39.835 1 1
4.402
11.352 1
16.569 1
14.269 1
35.736 1 1
22.717 1
17.265 1
17.025 1
16.468 1
7.997 Presion de
15.150 1 Diseño
14.422 1 (Bares)
19.977 1 22
8.012 1 22
15.280 22
4.553 22
10.369 22
1.724 22
18.889 1 22
2.752 22
6.319
3.009
5.397 Presion de
8.853 Diseño
4.379 (Bares)
8.576 17
7.940 17
8.604 17
8.834 17
15.576 1 17
8.066
3.541 Presion de
18.383 1 Diseño
26.895 1 (Bares)
4.834 14
4.007 14
 3.839 14
9.048 14
3.053 14
0.610 14
1.477 14
0.719 14
1.470
5.790
3.800
3.908
5.491
6.245
2.424
3.784
3.885
3.854
4.264
89.561 1
81.648 1
11.696 1
5.321
14.754 1
5.970
10.240
14.926
8.178
5.145
3.801
1.484
3.595
46.024 1
55.110 1
81.729 1
5.143
5.430
18.037 1
5.431 1
7.382
16.963 1
29.333 1
16.145 1
6.680 1
10.791 1
5.051
15.442
10.158
13.243 1
4.502
0.415
16.654 1
9.823
4.304
16.399 1
18.115 1
6.239
8.199
25.891 1
30.774 1 1
23.536 1
21.502 1
21.475 1
35.457 1
27.131 1
14.793 1
26.981 1
22.955 1
35.551 1 1
28.441 1
39.967 1 1
48.671 1
18.539 1
12.581 1
22.650 1
16.625 1
7.648
23.307 1
16.761 1
9.649
5.837 1
5.727 1
5.198
3.178
3.460
8.223
11.687
2.255
13.399 1
13.346
12.808
2.543
 8.907
13.114 1
18.438 1
15.012 1
9.609
16.557
11.156
13.480 1
14.111 1
13.914 1
7.294
21.352 1
17.160 1
9.917
36.501 1
6.326
12.254 1
7.936 1
0.817
4.985
2.765
1.917
3.021
4.734
3.117
5.957
7.825 1
10.785 1
1.524
1.948
8.499
2.117
34.718 1
30.479 1
9.295 1
8.194
2.730
24.464 1
13.203 1
10.383
56.200 1 1
12.198 1
3.348
2.836
7.846
27.329 1
15.966 1
9.288
7.820
6.934
3.797
3.651
2.603
15.449 1
6.608
1.945
1.694
8.638
3.777
19.773 1
27.134
2.162
6.460 1
7.576
42.557 1
67.575 1 1
2.171
17.501 1
0.484
25.984 1
21.632
13.258 1
5.933
44.123 1
11.148
46.329 1
19.577 1
12.783 1
18.931 1
63.648 1 1
18.162 1
6.468
8.118
5.072
2.293
0.502
1.949
2.785
1.227
3.443
 3.724
3.760
21.171 1
16.134
1.436
1.359
4.546
7.222
6.590
4.536
1.849
0.483
2.956
2.747
1.217
9.362
16.344 1
12.554 1 1
1.716
0.208
1.533
8.561 1
84.447 1
46.437 1
40.963 1
2.355
15.001 1
11.229 1
19.247 1
16.358 1
11.526 1
3.384
1.904
3.250
1.768
5.517
5.172
15.023 1
13.410 1
21.906 1
17.906 1
17.442 1
12.948 1
4.803
4.010 1
13.043 1
11.152
4.742
7.717
3.916
2.327
6.410 1
6.404
13.088 1
4.347 1
9.921 1
8.152
1.421
5.456 1
9.121 1
3.852
7.807
18.611 1
3.413
24.066 1
3.436
4.004
3.644
3.665
52.932 1 1
49.107 1 1
15.234 1
7.752
8.794
2.813
29.177 1
28.128 1
6.852
9.430 1
0.916
15.297 1
15.508 1
21.473 1
8.269
11.792
11.887
3.442
5.894
6.642
1.771
 5.591
25.571 1 1
5.951
3.402
15.812 1
27.277 1
27.827 1
48.109 1
30.600 1 1
22.510 1
16.737
4.319
6.106
8.097
4.770
31.692 1
13.951
13.484 1
1.305
18.297 1
33.736 1 1
43.348 1
22.375 1
34.024 1
28.139 1
12.358 1
5.108
21.151 1
16.138 1
9.967
21.873 1
7.702
10.797
5.083
3.599
45.589 1
10.970
35.615 1 1
6.895
3.482
18.181
11.286
9.338
8.713
3.933
22.602 1
8.794
2.316
2.720
16.095 1
20.184 1
6.019
12.170
2.859
8.585
26.320 1
18.222
6.116
23.427 1
8.539
26.145 1
20.138
16.095 1
27.852 1
9.199
17.183
20.847
6.093
10.257 1
8.596 1
17.686 1
0.000
114 44 17 4
 VALORES DE K PARA TUBERIA PVC RDE-13.5
Diametro semilla f+i f
Interno Velocidad Re f K 0.080 9.4071 0.011
(mm) (m/s) (S2/m6) 0.011 9.1441 0.012
52.06 33.85 2105302 0.012 2586.53446 0.012 9.1543 0.012
75.74 15.99 1447083 0.012 397.0917452 0.012 9.1539 0.012
97.38 9.67 1125509 0.012 114.6073807 0.012 9.1539 0.012
143.34 4.46 764630 0.013 17.23754212 0.080 9.5474 0.011
186.62 2.63 587301 0.013 4.77343019 0.011 9.1288 0.012
232.59 1.70 471224 0.013 1.641234341 0.012 9.1522 0.012
302.72 1.00 362057 0.014 0.459000261 0.012 9.1509 0.012
346.2 0.77 316586 0.014 0.240170401 0.012 9.1510 0.012
0.080 9.5804 0.011
0.011 9.0547 0.012
0.012 9.0897 0.012
Diametro 0.012 9.0874 0.012
Interno RDE K f 0.012 9.0875 0.012
(mm) 0.080 9.5258 0.011
52.06 13.5 2586.53446 0.01193 22 0.011 8.8653 0.013
75.74 13.5 397.0917452 0.01194 22 0.013 8.9179 0.013
97.38 13.5 114.6073807 0.01211 22 0.013 8.9136 0.013
143.34 13.5 17.23754212 0.01259 22 0.013 8.9139 0.013
186.62 13.5 4.77343019 0.01304 22 0.080 9.4219 0.011
232.59 13.5 1.641234341 0.013 22 0.011 8.7011 0.013
302.72 13.5 0.459000261 0.014 22 0.013 8.7632 0.013
346.2 13.5 0.240170401 0.014 22 0.013 8.7577 0.013
0.013 8.7582 0.013
0.080 9.3027 0.012
Diametro 0.012 8.5508 0.014
Interno RDE K f 0.014 8.6190 0.013
(mm) 0.013 8.6126 0.013
100.84 17 96.50946934 0.01214 17 0.013 8.6132 0.013
148.46 17 14.52614574 0.01264 17 0.013 8.6132 0.013
193.23 17 4.031371377 0.01310 17 0.080 9.1312 0.012
240.96 17 1.383080717 0.01356 17 0.012 8.3612 0.014
285.75 17 0.606498959 0.01394 17 0.014 8.4344 0.014
0.014 8.4272 0.014
Diametro 0.014 8.4279 0.014
Interno RDE k f 0.014 8.4278 0.014
(mm) 0.014 8.4278 0.014
54.58 21 2039.394411 0.01192 14 0.080 9.0350 0.012
66.07 21 783.6674352 0.01190 14 0.012 8.2618 0.015
 80.42 21 294.9490025 0.01197 14 0.015 8.3370 0.014
103.42 21 85.23588218 0.01217 14 0.014 8.3294 0.014
152.21 21 12.86427186 0.01268 14 0.014 8.3301 0.014
198.21 21 3.563498626 0.01315 14 0.014 8.3301 0.014
247.09 21 1.224927492 0.01361 14
293.07 21 0.536819838 0.01400 14
 VALORES DE K PARA TUBERIA PVC RDE-17
Diametro semillla f+i
Interno Velocidad Re f K 0.0800 9.5807
(mm) (m/s) (S2/m6) 0.0109 9.0410
100.84 9.02 1086891 0.01214 96.50946934 0.0122 9.0776
148.46 4.16 738260 0.01264 14.52614574 0.0121 9.0751
193.23 2.46 567210 0.01310 4.031371377 0.0121 9.0753
240.96 1.58 454856 0.01356 1.383080717 0.0121 9.0753
285.75 1.12 383559 0.01394 0.606498959 0.0800 9.5148
0.0110 8.8448
0.0128 8.8987
0.0126 8.8943
0.0126 8.8946
0.0126 8.8946
0.0800 9.4049
0.0113 8.6780
0.0133 8.7412
0.0131 8.7355
0.0131 8.7361
0.0131 8.7360
0.0800 9.2813
0.0116 8.5259
0.0138 8.5949
0.0135 8.5884
0.0136 8.5890
0.0136 8.5889
0.0800 9.1709
0.0119 8.4034
0.0142 8.4757
0.0139 8.4686
0.0139 8.4693
0.0139 8.4693

CEs
CEf
 VALORES DE K PARA TUBERIA PVC RDE-21
f Diametro
0.0109 Interno Velocidad Re f K
0.0122 (mm) (m/s) (S2/m6)
0.0121 54.58 30.79 2008099 0.01192 2039.39441075
0.0121 66.07 21.02 1658878 0.01190 783.667435196
0.0121 80.42 14.18 1362870 0.01197 294.949002519
0.0121 103.42 8.58 1059776 0.01217 85.2358821846
0.0110 152.21 3.96 720071 0.01268 12.864271856
0.0128 198.21 2.34 552959 0.01315 3.5634986258
0.0126 247.09 1.50 443571 0.01361 1.2249274922
0.0126 293.07 1.07 373979 0.01400 0.536819838
0.0126
0.0126 Q 72.05 L/s
0.0113 T 28 °C
0.0133 υ 18°C 0.00837 cm2/s
0.0131 Ks 0.003 mm
0.0131 g 9.78 m/s2
0.0131
0.0131
0.0116
0.0138
0.0135
0.0136
0.0136
0.0136
0.0119
0.0142
0.0139
0.0139
0.0139
0.0139
 D Semilla f+i f
0.080 9.430 0.011 %Apertura Cerrada 10.0
0.011 9.149 0.012 km 0 infinito 850.0
54.580
0.012 9.160 0.012
0.012 9.160 0.012 Codos ° 11.25 22.5
0.080 9.508 0.011 km 0 0.3 0.35
0.011 9.148 0.012
66.070
0.012 9.166 0.012
0.012 9.165 0.012
0.080 9.560 0.011 3100.000
0.011 9.115 0.012
80.420
0.012 9.141 0.012
0.012 9.140 0.012 3050.000

0.080 9.580 0.011

0.011 9.031 0.012
103.420 3000.000
0.012 9.068 0.012
0.012 9.066 0.012
0.080 9.506 0.011 2950.000
0.011 8.830 0.013
152.210
0.013 8.885 0.013
0.013 8.880 0.013 2900.000
0.080 9.392 0.011
0.011 8.661 0.013
198.210 2850.000
0.013 8.725 0.013 0.000
0.013 8.719 0.013
0.08 9.266 0.012
0.012 8.508 0.014
247.09
0.014 8.578 0.014
0.014 8.571 0.014
0.080 9.154 0.012
0.012 8.385 0.014
293.07
0.014 8.458 0.014
0.014 8.451 0.014
 15.0 20.0 25.0 30.0 35.0 40.0 45 50 55.0 60.0 65.0 70.0 75.0 80.0
380.0 185.0 122.0 90.0 67.0 47.0 29 20 15.0 12.5 11.0 10.8 10.2 10.0

45 90
0.4 0.9

Chart Title
3100.000

3050.000

3000.000

2950.000

2900.000

2850.000
0.000 2000.000 4000.000 6000.000 8000.000
Col umn E
 90.0 Abierta
9.5 9

Chart Title

8000.000 10000.000 12000.000 14000.000

Col umn E
3100.000
Perfil Terreno

3050.000

3000.000

2950.000
Perfil Terreno

2900.000

2850.000

2800.000
0.000 5000.000 10000.000 15000.000 20000.000 25000.000
 Coordenadas Nortes-Estes
1084000.000

1083500.000

1083000.000

1082500.000

1082000.000
Norte

1081500.000

1081000.000

1080500.000

1080000.000

1079500.000
1015000.000 1015500.000 1016000.000 1016500.000 1017000.000 1017500.000 1018000.000 1018500.000

Este
3070.000

3065.000

3060.000

3055.000

Terreno
3050.000
Tube ria

3045.000

3040.000

3035.000
0.000 200.000 400.000 600.000 800.000 1000.000 1200.000 1400.000 1600.000
3050.000

3045.000

3040.000

3035.000

Terreno
Tube ria

3030.000

3025.000

3020.000

3015.000
1400.000 1600.000 1800.000 2000.000 2200.000 2400.000 2600.000 2800.000 3000.000 3200.000
3030.000

3025.000

3020.000

3015.000 Terreno
Tube ria

3010.000

3005.000

3000.000
2900.000 3100.000 3300.000 3500.000 3700.000 3900.000 4100.000 4300.000 4500.000 4700.000
 Chart Title
3040.000

3035.000

3030.000

3025.000

3020.000 Terreno
Tube ria

3015.000

3010.000

3005.000

3000.000

2995.000
4400.000 4600.000 4800.000 5000.000 5200.000 5400.000 5600.000 5800.000 6000.000 6200.000
 Chart Title
3035.000

3030.000

3025.000

3020.000

3015.000

Terreno
Tube ria
3010.000

3005.000

3000.000

2995.000

2990.000

2985.000
5900.000 6100.000 6300.000 6500.000 6700.000 6900.000 7100.000 7300.000 7500.000 7700.000
 Chart Title
3030.000

3025.000

3020.000

3015.000

3010.000

Terreno
Tube ria
3005.000

3000.000

2995.000

2990.000

2985.000

2980.000
7400.000 7600.000 7800.000 8000.000 8200.000 8400.000 8600.000 8800.000 9000.000 9200.000
 Chart Title
3040.000

3020.000

3000.000

2980.000
Terreno
Tube ria

2960.000

2940.000

2920.000

2900.000
8800.000 9000.000 9200.000 9400.000 9600.000 9800.000 10000.000 10200.000 10400.000 10600.000
 Chart Title
3040.000

3020.000

3000.000

2980.000

Terreno
Tuberia
2960.000

2940.000

2920.000

2900.000

2880.000
10400.000 10600.000 10800.000 11000.000 11200.000 11400.000 11600.000 11800.000 12000.000 12200.000
 Chart Title
3050.000

3000.000

Terreno
Tube ria
2950.000

2900.000

2850.000
11000.000 13000.000 15000.000 17000.000 19000.000 21000.000 23000.000 25000.000
