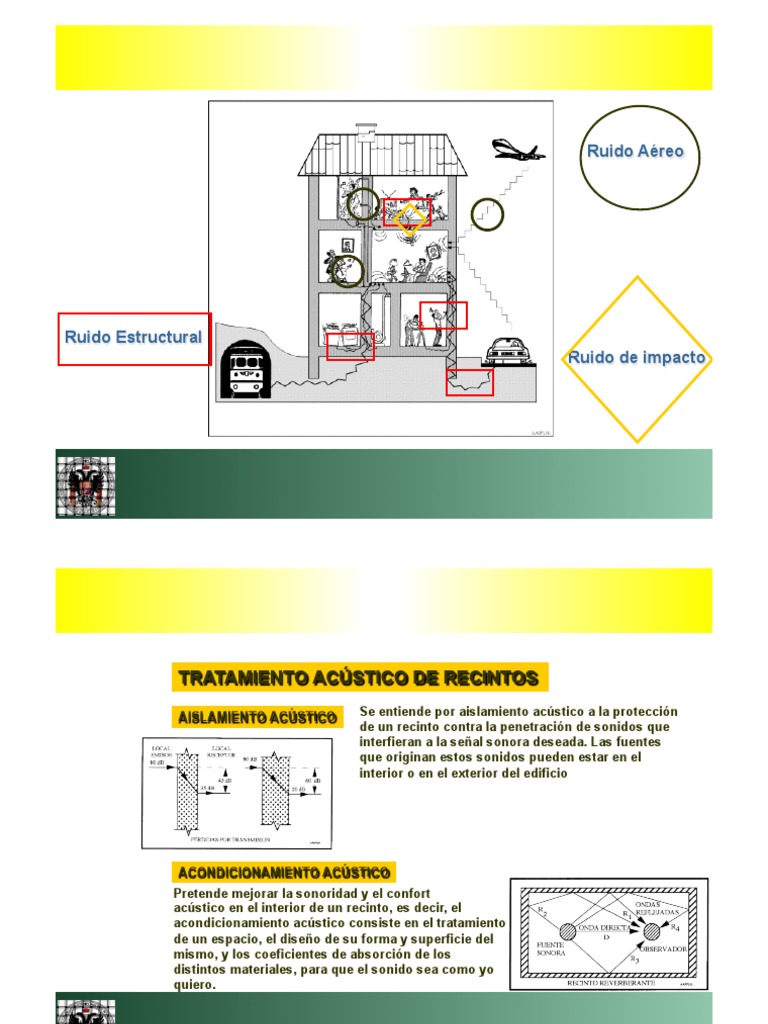

Ruido Aéreo

Ruido Estructural
Ruido de impacto
TRATAMIENTO ACÚSTICO DE RECINTOS

AISLAMIENTO ACÚSTICO Se entiende por aislamiento acústico a la protección

de un recinto contra la penetración de sonidos que
interfieran a la señal sonora deseada. Las fuentes
que originan estos sonidos pueden estar en el
interior o en el exterior del edificio

ACONDICIONAMIENTO ACÚSTICO
Pretende mejorar la sonoridad y el confort
acústico en el interior de un recinto, es decir, el
acondicionamiento acústico consiste en el tratamiento
de un espacio, el diseño de su forma y superficie del
mismo, y los coeficientes de absorción de los
distintos materiales, para que el sonido sea como yo
quiero.
¿Como reducimos la energía sonora?
 AISLAMIENTO ACÚSTICO

AISLAMIENTO ACÚSTICO

Casos:

PAREDES SIMPLES

PAREDES DOBLES
Perdida de transmisión
de potencia acústica (PT). IMPACTO (SUELO)

Aislamiento Acústico ( R )
MAQUINARIA
 AISLAMIENTO ACÚSTICO

PAREDES SIMPLES

El aislamiento de una pared sencilla puede estimarse a través de sus propiedades mecánicas
pudiendo calcularse a partir de la ley de la masa, dada por la expresión:

Para m Ecuacion
<150 kg/m2 R=16,6 log m + 2
>150 kg/m2 R=36,5 log m - 41,5
Ó si se tiene en cuenta la frecuencia:
 AISLAMIENTO ACÚSTICO

PAREDES SIMPLES

1 k
fr =
2π δA
δ= Densidad del material del
paramento (kg/m3)
k= Cte. Elástica
A= Área (m2)
 AISLAMIENTO ACÚSTICO

PAREDES SIMPLES

La frecuencia de coincidencia está dada por la

expresión:

donde d es el espesor del paramento (M), ρ0 la

densidad del material del paramento (kg/m3), σ es el
coeficiente de Poisson del material y E es el módulo
de Young del mismo (N/m2).
 AISLAMIENTO ACÚSTICO

PAREDES SIMPLES
 AISLAMIENTO ACÚSTICO

PAREDES SIMPLES
 AISLAMIENTO ACÚSTICO

PAREDES DOBLES
 AISLAMIENTO ACÚSTICO

PAREDES DOBLES

DOMINIO DE DOMINIO DE DOMINIO DE

LA LA LAS
ELASTICIDAD MASA RESONANCIAD
E CAVIDAD

fr fr1
Hz
 AISLAMIENTO ACÚSTICO

PAREDES DOBLES
Un sistema de estas características es capaz de
vibrar, como en un tambor, con una frecuencia propia
exactamente definida, llamada frecuencia de
resonancia fr, que es función de las mencionadas
masas y del espesor de la capa de aire d entre las
masas superficiales M1 y M2 en (kg/m2):

Hz

Para esta frecuencia, la transmisión de sonido, a

través del paramento, puede ser incluso mayor que si
las dos paredes estuviesen rígidamente unidas.

Normalmente se busca que la fr este por

debajo de los 100 Hz.
 AISLAMIENTO ACÚSTICO

PAREDES DOBLES

DOMINIO DE DOMINIO DE DOMINIO DE

LA LA LAS
ELASTICIDAD MASA RESONANCIAD
E CAVIDAD

R c
fr1 =
2× d
C= velocidad de la onda m/s

d= distancia entre paramentos

fr1 en m.

Hz
RESONANCIA POR CAVIDAD
 AISLAMIENTO ACÚSTICO

PAREDES DOBLES

DOMINIO DE LA DOMINIO DE LA DOMINIO DE LAS

ELASTICIDAD MASA 10 RESONANCIADE
CAVIDAD
⎛ h+b⎞
Pared simple R = RM 1 + RM 2 + 10 Logd + 10 Logα ´+ Log ⎜ ⎟+3
⎝ h×b ⎠
R ⎛ 1 1⎞
R = RM 1 + RM 2 − 10 Log ⎜ + ⎟
⎝α 4 ⎠
R = 20× Log( f × (M1 + M 2)) − 47

f= frecuencia d= distancia entre paramentos (m)

M1 y M2= masa (Kg/m2) h y b= dimensiones del paramento
α´ = coeficiente de absorción del material RM1 y Rm2= Aislamiento debido a los distintos
paramentos
donde α'= k· α
α = coeficiente de absorción del material,
donde k = 0,1 para d = 0,1 m,
k = 0,2 para d = 0,2 m y
k = 0,5 para d entre 0,3 ≤ d ≥0,5 m,
siendo α el coeficiente de absorción del
material colocado entre los dos tabiques
fr fr1
Hz
 ACONDICIONAMIENTO

ACONDICIONAMIENTO
ACONDICIONAMIENTO
 ACONDICIONAMIENTO

ABSORBENTES POROSOS
 ACONDICIONAMIENTO

RESONADORES

Membrana Heltmoltz

por:

f0 = 6000
md
0

c= velocidad del sonido (344 m/sg)

m= masa del panel kg/m2 S= Sección del cuello en m2
d= espesor de la cámara de aire L= Longitud del cuello m.
V= Volumen de la cavidad en m2
 ACONDICIONAMIENTO

TIEMPO DE REVERBERACIÓN:
Tiempo durante el cual la energía sonora en el recinto se reduce
una millonésima del valor inicial o, dicho de otro modo 60 dB
 ACONDICIONAMIENTO

Tiempo de reverberación, así como

su variación en función de la
frecuencia, considerando que las
curvas corresponden a recintos
con buena acústica, a frecuencias
medias: (1) música religiosa, (2)
salas de concierto para música
orquestal, (3) salas de concierto
para música ligera, (4) estudios de
concierto, (5) salas de baile, (6)
teatros de ópera, (7) auditorios para
la palabra, (8) cines y salas de
conferencias, (9) estudios de
televisión y (10) estudios de radio.
 ACONDICIONAMIENTO

TIEMPO DE REVERBERACIÓN: ejemplo

Reducción del Volumen

 AISLAMIENTO ACÚSTICO

IMPACTO (SUELO)
 Formación de suelo flotante
Detalle suelo

Detalle de montaje
 IMPORTANCIA DEL SELLADO Y LA DESOLARIZACIÓN

Una fuga acústica (grieta o hueco) representa una vía de

transmisión de sonido muy sencilla por pequeña que sea ésta. El
problema se soluciona con el sellado.
 IMPORTANCIA DEL SELLADO Y LA
DESOLARIZACIÓN
Un puente acústico es una unión rígida entre estructuras que
propicia una transmisión del sonido por vía estructural entre ellas.
Todos los encuentros entre paramentos deben unirse de forma
elástica (desolarización).
Materiales para tabiques / techos
Clempol MC: Panel compuesto por caucho
reciclado aglutinado con alma de lana de ro-
ca. Es buen aislante y absorbente. La prin-
cipal ventaja es su facilidad de instalación se-
llando con Crosone y cerrando con Pladur.

Croxon Pol: Compuesto de lana de roca y

membrana de caucho reciclado. Construyen-
do un cerramiento de Pladur y usando el ma-
terial como cámara absorbente se logran altas
prestaciones aislantes.

Crosone: Gama de productos elastómeros

para la formación de membranas acústicas in
situ y perfecto sellado acústico de juntas. Es
un producto muy versátil, por su sencilla apli-
cación y alto rendimiento combinado con
otros materiales.
 Materiales

Combinaciones de:

•  Caucho: gran capacidad amortiguante.

•  Lana de roca: buen absorbente acústico.

•  Fibras textiles: absorbente muy flexible.

•  Elastómeros: amortiguante y sellado acústico.

Aprovechando las características físicas de cada uno de ellos se pueden lograr

productos de altas prestaciones acústicas, útiles para cada tipo de aplicación
Materiales para suelos
Crosolam: Lámina de caucho reciclado, útil
para formación de membranas acústicas (los
paneles sandwich de Pladur se fabrican con
este material) y con propiedades reductoras
de vibración superficial.
Clempol GM: Lámina de caucho reciclado y
aglutinantes elastoméricos, para la reducción
de los ruidos de impacto. En este sentido, tie-
ne mayor capacidad elástica que Crosolam.

Clempol TN: Plancha compuesta por caucho

reciclado y lana de roca. Es un material con
gran capacidad de atenuación de ruidos de
impacto de nivel elevado.
Materiales para techos

Amortiguadores y juntas elásticas:

Amplia gama de accesorios para monta-
je de techos acústicos. Se garantiza la
total desolarización del conjunto median-
te amortiguadores de muelle o caucho.

Techos acústicos: Aunque el grueso de

las terminaciones se realizan en Pla-dur
(Normalmente en estructura sand-wich),
es posible el montaje de techos
especiales, con mejores prestaciones
acústicas, o un acabado decorativo, co-
mo el de la foto, de virutas de madera
(Heraklith).
MATERIALES ABSORBENTES
Rockwool 231.652: Panel de lana de
roca de 70 Kg / m2 con velo negro. Muy
usado en la terminación de tabiques de
salas de máquinas, y en la construcción
de silenciadores acústicos, por su gran
absorción acústica y robustez.

Espuma piramidal: Paneles de espuma

de poliuretano cortados de forma que
oponen una gran superficie de absorción.

Acustikell B-201: Panel absorbente de-

corativo compuesto por material poroso
con acabado tipo textil.
MATERIALES PARA INSTALACIONES

Silenciadores: Conjunto de baffles acústicos

diseñados para transformar el sonido en calor,
sin obstruir el paso de aire para la ventilación.
Se construyen a base de paneles de lana de
roca con velo y perfilería metálica.
Panel sandwich: Compuesto de chapa perfora-
da y lana de roca de alta densidad. Por su faci-
lidad de adaptación a cualquier medida es ideal
para la construcción de apantallamientos acústi-
cos a la intemperie.
 CODIGO TÉCNICO DE LA EDIFICACIÓN (CTE)

Real Decreto 314/2006, de 17 de

marzo, por el que se aprueba el
Código Técnico de la Edificación.

55 dBA

RD 1371/2007, de 19 de octubre,
por el que se aprueba el
documento básico «DB-HR
Protección frente al ruido» del VINCULANTE
Código Técnico de la Edificación 20 DE OCTUBRE DE 2008
Relación entre la Ley del Ruido y
el DB HR Protección frente al ruido
55 dBA
