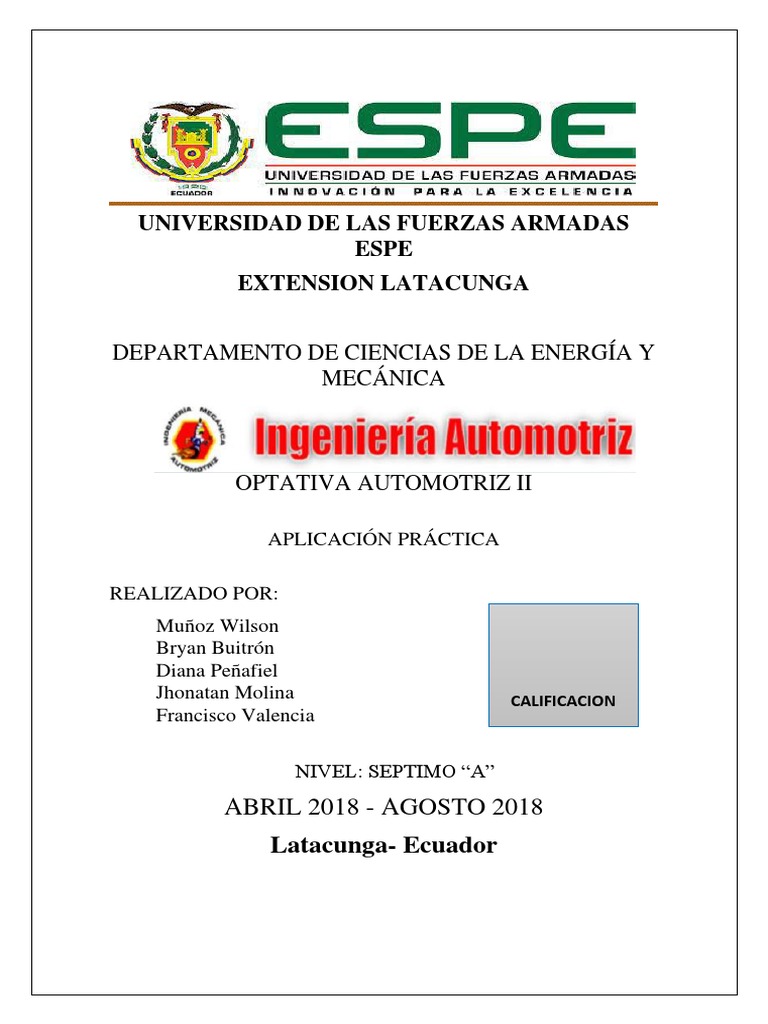

UNIVERSIDAD DE LAS FUERZAS ARMADAS
ESPE
EXTENSION LATACUNGA
DEPARTAMENTO DE CIENCIAS DE LA ENERGÍA Y
MECÁNICA
OPTATIVA AUTOMOTRIZ II
APLICACIÓN PRÁCTICA
REALIZADO POR:
Muñoz Wilson
Bryan Buitrón
Diana Peñafiel
Jhonatan Molina CALIFICACION
Francisco Valencia
NIVEL: SEPTIMO “A”
ABRIL 2018 - AGOSTO 2018
Latacunga- Ecuador
DISEÑO DE UN SISTEMA DE VENTILACIÓN POR AIRE PARA
ESTABILIZACIÓN DE LA TEMPERATURA.
OBJETIVO GENERAL
Construir el modelo funcional mediante una placa controladora.
OBJETIVOS ESPECIFICOS:
Establecer un límite de temperatura entre 15 y 45 °C.
Dar una activación y desactivación controlada por la persona que lo utilice.
Analizar matemáticamente los cambios según la regulación.
MARCO TEORICO:
Ventilación por aire.
El diseño de espacios interiores para una ventilación eficiente es fundamental para mantener
unos niveles de salubridad al mismo tiempo que se hace un uso eficiente de la energía. Por
consiguiente, tener en cuenta los aspectos relacionados con la ventilación en el diseño de los
espacios interiores es capital para conseguir la mayor eficiencia del espacio.
Sensor DHT11
Este sensor se caracteriza por tener la señal digital calibrada por lo que asegura una alta calidad
y una fiabilidad a lo largo del tiempo, ya que contiene un microcontrolador de 8 bits integrado.
Está constituido por dos sensores resistivos (NTC y humedad). Tiene una excelente calidad y
una respuesta rápida en las medidas.Puede medir la humedad entre el rango 20% – aprox. 95%
y la temperatura entre el rango 0ºC – 50ºC.
Cada sensor DHT11 está estrictamente calibrado en laboratorio, presentando una extrema
precisión en la calibración. Los coeficientes de calibración se almacenan como programas en
la memoria OTP, que son empleados por el proceso de detección de señal interna del sensor.
El protocolo de comunicación es a través de un único hilo (protocolo 1-wire), por lo tanto hace
que la integración de este sensor en nuestros proyectos sea rápida y sencilla. Además presenta
un tamaño reducido, un bajo consumo y la capacidad de transmitir la señal hasta 20 metros de
distancia.
Arduino Mega
Arduino Mega puede ser alimentado mediante el puerto USB o con una fuente externa de poder.
La alimentación es seleccionada de manera automática.
Cuando se trabaja con una fuente externa de poder se debe utilizar un convertidor AC/DC y
regular dicho voltaje en el rango operativo de la placa. De igual manera se puede alimentar el
micro mediante el uso de baterías. Preferiblemente el voltaje debe estar en el rango de los 7V
hasta los 12V.
Arduino puede ser programado de una manera muy fácil utilizando el lenguaje propio
de Arduino junto con la interfaz Arduino IDE.
MATERIALES:
Batería de 9 V Ventilador de 12 V
2 leds (verde y rojo) 2 resistencias de 330 Ω
1 resistencia de 1k Ω Un Arduino UNO
Transistor C2073 Sensor DTH11
Jumpers Protoboard
DESARROLLO:
PROGRAMACION:
#include <DHT.h>
#include <DHT_U.h>
#include <LiquidCrystal.h>
LiquidCrystal lcd(8,7,6,5,4,3);
const int variacion = A8;
int var1;
float var2;
int SENSOR=2;
int TEMPERATURA;
int HUMEDAD;
DHT dht(SENSOR,DHT11);
float Temp;
void setup() {
Serial.begin(9600);
lcd.begin(16,2);
dht.begin();
pinMode(9,OUTPUT);
pinMode(10,OUTPUT);
pinMode(11,OUTPUT);
void loop() {
TEMPERATURA=dht.readTemperature();
HUMEDAD=dht.readHumidity();
var1=analogRead(variacion);
var2=var1;
Temp=var2*(30.0/1023.0)+15.0;
if(TEMPERATURA>=Temp){
digitalWrite(9,HIGH);
digitalWrite(10,HIGH);
digitalWrite(11,LOW);
if(TEMPERATURA<Temp){
digitalWrite(9,LOW);
digitalWrite(10,LOW);
digitalWrite(11,HIGH);
lcd.setCursor(0,0);
lcd.print("Tdeseada: ");
lcd.print(Temp,1);
lcd.print("C");
lcd.setCursor(0,1);
lcd.print("T: ");
lcd.print(TEMPERATURA);
lcd.print("C");
lcd.setCursor(8,1);
lcd.print("H: ");
lcd.print(HUMEDAD);
lcd.print("%");
lcd.display();
delay(5000);
lcd.noDisplay();
GRÁFICA:
Función:
3
𝑇 = 45 − ∗ (100 − 𝑥)
10
T vs % de Rotación
50
45
40
35
30
25
20
15
10
0
0 10 20 30 40 50 60 70 80 90 100
0 10 20 30 40 50 60 70 80 90 100
ANALISIS DE RESULTADOS:
A la posición más baja regulada con el potenciómetro se tiene 15,2°C admisibles de
regulación de temperatura.
Para una posición de 100% del potenciómetro se tiene un valor de regulación de
temperatura de 45 ° C.
Para cada valor de temperatura se tiene una escala de temperatura con sus límites de
15,2 °C a 45°C a posiciones de 0 y 100 porciento de resistencia en el potenciómetro.
Cualquier valor de temperatura es calculable con una interpolación. para los límites
asignados.
CONCLUSION:
La aplicación estabiliza la temperatura del área cercana al sensor con la temperatura
que se desee.
Se asegura que la temperatura mantenga por un periodo de tiempo después de apagarse
el ventilador gracias al retardo de desconexión.
Se obtiene un cambio proporcional en la temperatura deseada al mover el
potenciómetro.
Se tiene una escala de 15 a 45 grados centígrados.
RECOMENDACIONES:
Se puede aumentar el control colocando más sensores para estabilizador una dirección
del flujo que daría más calidad a la refrigeración.
Mediante un transistor se podría controlar ventiladores de más potencia que permitan
una refrigeración de una zona amplia.
El circuito puede optimizar espacio para construcción en serie mediante el reemplazo
y reprogramación de controladores y protoboard.
ANEXOS:
