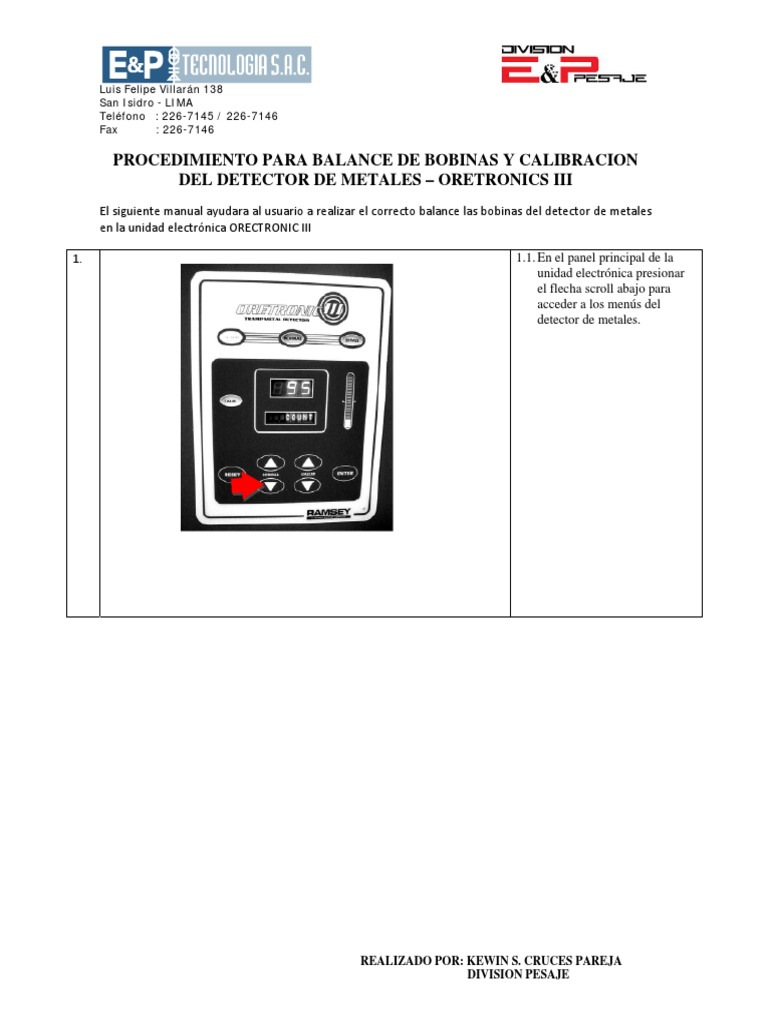

PROCEDIMIENTO PARA BALANCE DE BOBINAS Y CALIBRACION
DEL DETECTOR DE METALES – ORETRONICS III
El siguiente manual ayudara al usuario a realizar el correcto balance las bobinas del detector de metales
en la unidad electrónica ORECTRONIC III
1. 1.1. En el panel principal de la
unidad electrónica presionar
el flecha scroll abajo para
acceder a los menús del
detector de metales.
REALIZADO POR: KEWIN S. CRUCES PAREJA
DIVISION PESAJE
Luis Felipe Villarán 138
San Isidro - LIMA
Teléfono : 226-7145 / 226-7146
Fax : 226-7146
2. Aparece 2.1. Se deberá de presionar la
tecla VALUE abajo para cambiar
de N (NO) a Y (YES)
3. Aparece 3.1. Presionar la tecla ENTER.
REALIZADO POR: KEWIN S. CRUCES PAREJA
DIVISION PESAJE
Luis Felipe Villarán 138
San Isidro - LIMA
Teléfono : 226-7145 / 226-7146
Fax : 226-7146
4. Aparece 4.1. En sub Menú COIL BAL
podremos realizar un rápido
balance de las bobinas
presionando la tecla ENTER.
5. Aparece 5.1. La pantalla mostrara QUIK
BAL parpadeando en indicación
que el autobalance de las bobinas
está en proceso.
5.2. Culminado el autobalance,
los LEDS de la barra grafica
mostraran 1, 2 o 3 barras
encendidas desde el punto
medio si el balance de las
bobinas esta correcto, caso
contrario mostrara los LEDS
encendidos hacia arriba o hacia
abajo según este el desbalance
de las bobinas hacia la polea de
cabeza o a la polea de cola.
5.3. Para corregir el desbalance
se deberá de verificar que no
haya metales alrededor de las
bobinas y que los polines +1 y
-1 estén correctamente
aislados.
REALIZADO POR: KEWIN S. CRUCES PAREJA
DIVISION PESAJE
Luis Felipe Villarán 138
San Isidro - LIMA
Teléfono : 226-7145 / 226-7146
Fax : 226-7146
6. Aparece 6.1 Para comenzar la
calibración del detector de
metales presionamos la tecla
scroll abajo.
7. Aparece 7.1. Presionamos la tecla ENTER
para iniciar la calibración de la
sensibilidad GRUESA
(COARSE) del Detector de
metales.
REALIZADO POR: KEWIN S. CRUCES PAREJA
DIVISION PESAJE
Luis Felipe Villarán 138
San Isidro - LIMA
Teléfono : 226-7145 / 226-7146
Fax : 226-7146
8. Aparece 8.1. La pantalla mostrara AO
parpadeando y AUTO MET en
indicación que la calibración está
en curso.
9. 9.1. Se deberá de pasar la pieza de
calibración a detectar deslizándola
por la faja transportadora tres (3)
veces.
9.2. Finalizado este proceso
presionar la tecla ENTER.
REALIZADO POR: KEWIN S. CRUCES PAREJA
DIVISION PESAJE
Luis Felipe Villarán 138
San Isidro - LIMA
Teléfono : 226-7145 / 226-7146
Fax : 226-7146
10. Aparece 10.1. La pantalla mostrara QUIK
BAL parpadeando en indicación
que el sistema se autobalancea.
11. Aparece 11.1. La pantalla mostrara un
valor entre el 1 al 7 (anotar este
valor).
RANGO 0-7
11.2. Presionar la tecla SCROLL
abajo para ir a la siguiente
pantalla.
REALIZADO POR: KEWIN S. CRUCES PAREJA
DIVISION PESAJE
Luis Felipe Villarán 138
San Isidro - LIMA
Teléfono : 226-7145 / 226-7146
Fax : 226-7146
12. Aparece 12.1. Presionamos la tecla
ENTER para iniciar la calibración
de la sensibilidad FINA (FINE)
del Detector de metales.
13. Aparece 13.1. La pantalla mostrara A1
parpadeando y AUTO MET en
indicación que la calibración está
en curso.
REALIZADO POR: KEWIN S. CRUCES PAREJA
DIVISION PESAJE
Luis Felipe Villarán 138
San Isidro - LIMA
Teléfono : 226-7145 / 226-7146
Fax : 226-7146
14. 14.1. Se deberá de pasar la pieza
de calibración a detectar
deslizándola por la faja
transportadora tres (3) veces.
9.2. Finalizado este proceso
presionar la tecla ENTER.
15. Aparece 15.1. La pantalla mostrara MET
DONE el contador mostrara el
nuevo valor de sensibilidad
adquirido.
RANGO 0-999
15.2. Anotar este valor
REALIZADO POR: KEWIN S. CRUCES PAREJA
DIVISION PESAJE
Luis Felipe Villarán 138
San Isidro - LIMA
Teléfono : 226-7145 / 226-7146
Fax : 226-7146
16 16.1. Para salir a la pantalla
principal presionar 3 veces la
tecla SCROLL Arriba
REALIZADO POR: KEWIN S. CRUCES PAREJA
DIVISION PESAJE
Luis Felipe Villarán 138
San Isidro - LIMA
Teléfono : 226-7145 / 226-7146
Fax : 226-7146
17. Aparece 17.1. Para verificar que la
calibración ha sido realizada
correctamente, probar deslizando
la pieza metálica por la faja
estando detenida.
17.2. El contador deberá de
incrementarse y aparecerá el led
de ALARM encendido en
indicación que ha detectado la
pieza metálica
