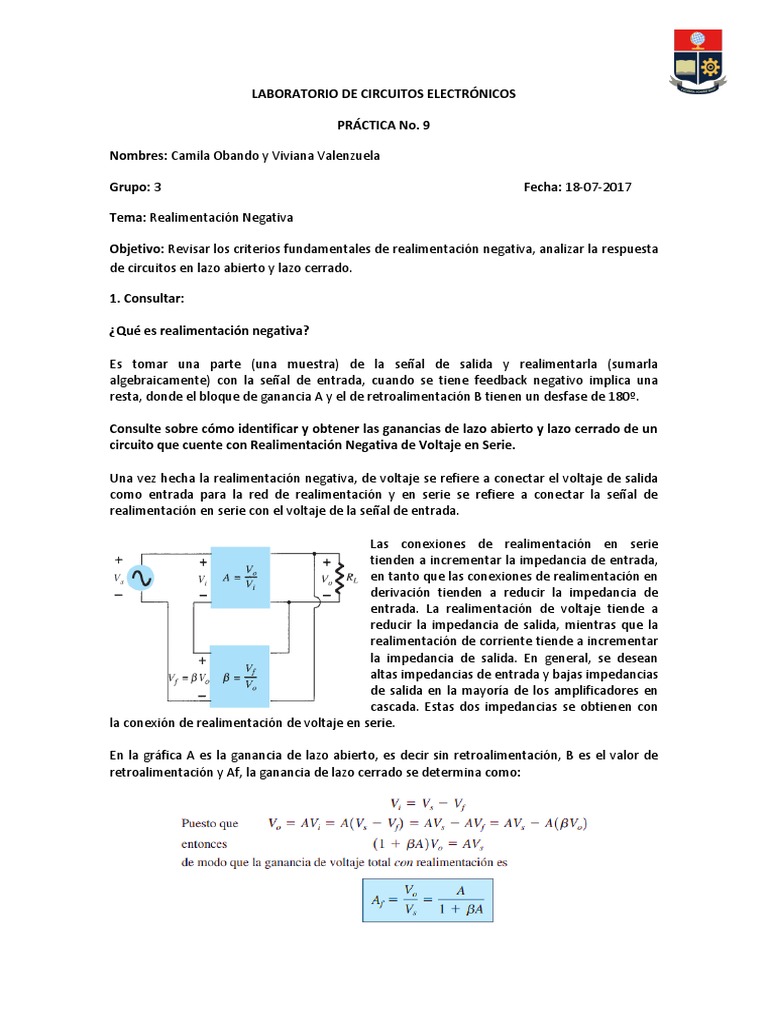

LABORATORIO DE CIRCUITOS ELECTRÓNICOS

PRÁCTICA No. 9

Nombres: Camila Obando y Viviana Valenzuela

Grupo: 3 Fecha: 18-07-2017

Tema: Realimentación Negativa

Objetivo: Revisar los criterios fundamentales de realimentación negativa, analizar la respuesta

de circuitos en lazo abierto y lazo cerrado.

1. Consultar:

¿Qué es realimentación negativa?

Es tomar una parte (una muestra) de la señal de salida y realimentarla (sumarla

algebraicamente) con la señal de entrada, cuando se tiene feedback negativo implica una
resta, donde el bloque de ganancia A y el de retroalimentación B tienen un desfase de 180º.

Consulte sobre cómo identificar y obtener las ganancias de lazo abierto y lazo cerrado de un
circuito que cuente con Realimentación Negativa de Voltaje en Serie.

Una vez hecha la realimentación negativa, de voltaje se refiere a conectar el voltaje de salida
como entrada para la red de realimentación y en serie se refiere a conectar la señal de
realimentación en serie con el voltaje de la señal de entrada.

Las conexiones de realimentación en serie

tienden a incrementar la impedancia de entrada,
en tanto que las conexiones de realimentación en
derivación tienden a reducir la impedancia de
entrada. La realimentación de voltaje tiende a
reducir la impedancia de salida, mientras que la
realimentación de corriente tiende a incrementar
la impedancia de salida. En general, se desean
altas impedancias de entrada y bajas impedancias
de salida en la mayoría de los amplificadores en
cascada. Estas dos impedancias se obtienen con
la conexión de realimentación de voltaje en serie.

En la gráfica A es la ganancia de lazo abierto, es decir sin retroalimentación, B es el valor de

retroalimentación y Af, la ganancia de lazo cerrado se determina como:
La última ecuación muestra que la ganancia con realimentación es la ganancia del amplificador
reducida por el factor (1+BA). Se verá que este factor también afecta a la impedancia de
entrada y salida entre otras características del circuito.

Consulte sobre las ventajas y desventajas de la Realimentación Negativa.

Es ampliamente utilizada en el diseño de amplificadores ya que presenta múltiples e

importantes beneficios. Uno de estos beneficios es la estabilización de la ganancia del
amplificador frente a variaciones de los dispositivos, temperatura, variaciones de la fuente de
alimentación y envejecimiento de los componentes. Otro beneficio es el de permitir al
diseñador ajustar la impedancia de entrada y salida del circuito sin tener que realizar apenas
modificaciones. La disminución de la distorsión y el aumento del ancho de banda hacen que la
realimentación negativa sea imprescindible en amplificadores de audio y etapas de potencia.

Sin embargo, presenta dos inconvenientes básicos. En primer lugar, la ganancia del
amplificador disminuye en la misma proporción con el aumento de los anteriores beneficios.
Este problema se resuelve incrementando el número de etapas amplificadoras para
compensar esa pérdida de ganancia con el consiguiente aumento de coste. El segundo
problema está asociado con la realimentación al tener tendencia a la oscilación lo que exige
cuidadosos diseños de estos circuitos.

2. Para los circuitos de las Figuras 1, 2 y 3, expresar mediante diagrama de bloques el circuito
realimentado con sus respectivas expresiones (G,H,Gc).

Anexo 1

3. Analizar el circuito de la Figura 4 (en lazo abierto y lazo cerrado). Determinar

analíticamente G, Gc y H. Presentar el diagrama de bloques del circuito realimentado. G =
Ganancia de lazo abierto, Gc = Ganancia de lazo cerrado, H= Realimentación

Anexo 2
4. Diseñar un amplificador multietapa EC-EC con acoplamiento capacitivo, y con
realimentación Negativa de Voltaje en paralelo, que cumpla con las siguientes condiciones:

A=64 RL=1.5k ∆A/A=23 ∆G/G=2 Vinp=150mV F=1kHz

Anexo 3

5. Realizar la simulación del circuito diseñado en un software computacional y presentar las

formas de onda de los terminales de todos las TBJs. Presentar en una tabla los voltajes y
corrientes de polarización obtenidos para cada etapa.

Mediciones obtenidas en la simulación

Mediciones DC Emisor Base Colector

Voltaje (V) 22,8 23,5 25,8
Corriente 6,23 mA 25,8 mA 6,25 mA

Mediciones obtenidas en la simulación

Mediciones DC Emisor Base Colector

Voltaje (V) 2,59 mA 3,36uA 15,3 mA
Corriente 24,7mA 112uA 24,6 mA

Voltaje de Entrada • y Salida •

 Voltaje en las terminales del TBJ segunda etapa: Base •, Colector • y Emisor •

Voltaje en las terminales del TBJ primera etapa: Base •, Colector • y Emisor •

Bibliografía
Boylestad, R. L., Nashelsky, L., & Monssen, F. (2002). Electronic devices and circuit theory (Vol.
11). Englewood Cliffs, NJ: Prentice Hall.

Floyd, T. L., & Buchla, D. (2009). Electronics fundamentals: circuits, devices & applications.
Prentice Hall Press.
