Escuela Politécnica Nacional. Naranjo, Zurita. Preparatorio. #3.

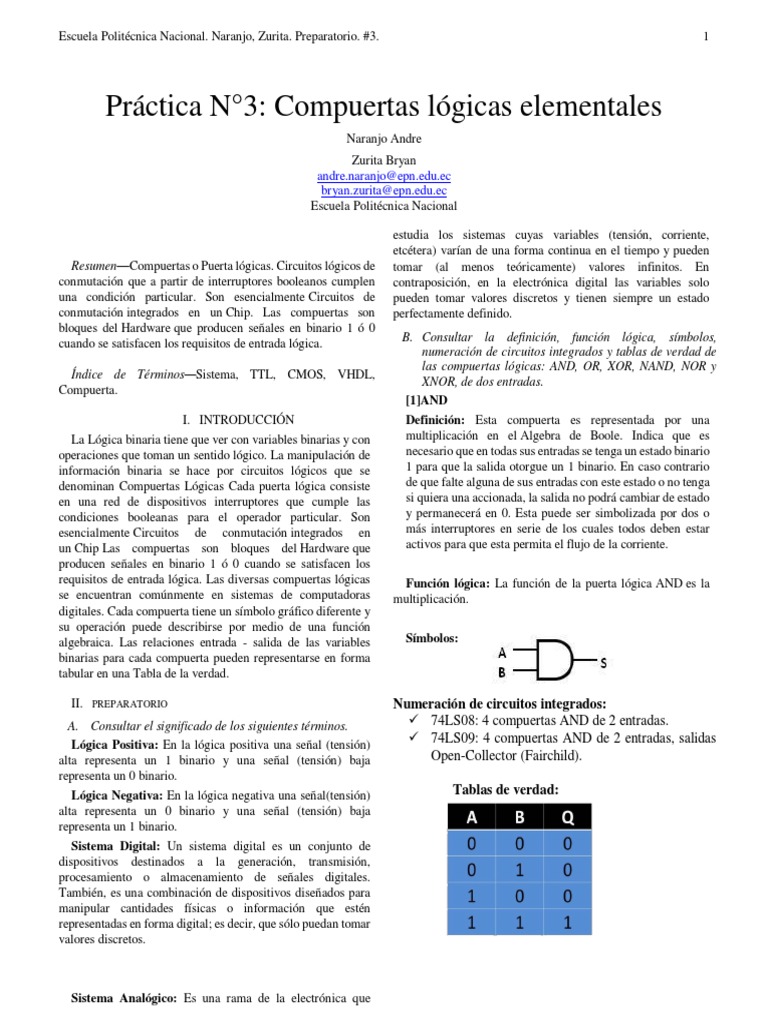

Práctica N°3: Compuertas lógicas elementales

Naranjo Andre
Zurita Bryan
andre.naranjo@epn.edu.ec
bryan.zurita@epn.edu.ec
Escuela Politécnica Nacional

estudia los sistemas cuyas variables (tensión, corriente,

Resumen—Compuertas o Puerta lógicas. Circuitos lógicos de
conmutación que a partir de interruptores booleanos cumplen
una condición particular. Son esencialmente Circuitos de
conmutación integrados en un Chip. Las compuertas son
bloques del Hardware que producen señales en binario 1 ó 0
cuando se satisfacen los requisitos de entrada lógica.
Índice de Términos—Sistema, TTL, CMOS, VHDL,
Compuerta.
I. INTRODUCCIÓN
La Lógica binaria tiene que ver con variables binarias y con
operaciones que toman un sentido lógico. La manipulación de
información binaria se hace por circuitos lógicos que se
denominan Compuertas Lógicas Cada puerta lógica consiste
en una red de dispositivos interruptores que cumple las
condiciones booleanas para el operador particular. Son
esencialmente Circuitos de conmutación integrados en
un Chip Las compuertas son bloques del Hardware que
producen señales en binario 1 ó 0 cuando se satisfacen los
requisitos de entrada lógica. Las diversas compuertas lógicas
se encuentran comúnmente en sistemas de computadoras
digitales. Cada compuerta tiene un símbolo gráfico diferente y
su operación puede describirse por medio de una función
algebraica. Las relaciones entrada - salida de las variables
binarias para cada compuerta pueden representarse en forma
tabular en una Tabla de la verdad.
etcétera) varían de una forma continua en el tiempo y pueden
tomar (al menos teóricamente) valores infinitos. En
contraposición, en la electrónica digital las variables solo
pueden tomar valores discretos y tienen siempre un estado
perfectamente definido.
B. Consultar la definición, función lógica, símbolos,
numeración de circuitos integrados y tablas de verdad de
las compuertas lógicas: AND, OR, XOR, NAND, NOR y
XNOR, de dos entradas.
[1]AND
Definición: Esta compuerta es representada por una
multiplicación en el Algebra de Boole. Indica que es
necesario que en todas sus entradas se tenga un estado binario
1 para que la salida otorgue un 1 binario. En caso contrario
de que falte alguna de sus entradas con este estado o no tenga
si quiera una accionada, la salida no podrá cambiar de estado
y permanecerá en 0. Esta puede ser simbolizada por dos o
más interruptores en serie de los cuales todos deben estar
activos para que esta permita el flujo de la corriente.
Función lógica: La función de la puerta lógica AND es la
multiplicación.
Símbolos:

II. PREPARATORIO Numeración de circuitos integrados:

A. Consultar el significado de los siguientes términos.  74LS08: 4 compuertas AND de 2 entradas.
Lógica Positiva: En la lógica positiva una señal (tensión)  74LS09: 4 compuertas AND de 2 entradas, salidas
alta representa un 1 binario y una señal (tensión) baja Open-Collector (Fairchild).
representa un 0 binario.
Lógica Negativa: En la lógica negativa una señal(tensión) Tablas de verdad:
alta representa un 0 binario y una señal (tensión) baja
representa un 1 binario.
Sistema Digital: Un sistema digital es un conjunto de
dispositivos destinados a la generación, transmisión,
procesamiento o almacenamiento de señales digitales.
También, es una combinación de dispositivos diseñados para
manipular cantidades físicas o información que estén
representadas en forma digital; es decir, que sólo puedan tomar
valores discretos.

Sistema Analógico: Es una rama de la electrónica que

Escuela Politécnica Nacional. Naranjo, Zurita. Preparatorio. #3. 2

OR Numeración de circuitos integrados:

 74LS86: 4 compuertas XOR de 2
Definición: En el Algebra de Boole esta es una suma. Esta entradas.
compuerta permite que con cualquiera de sus entradas que
este en estado binario 1, su salida pasara a un estado 1 Tablas de verdad:
también. No es necesario que todas sus entradas estén
accionadas para conseguir un estado 1 a la salida, pero
tampoco causa algún inconveniente. Para lograr un estado 0
a la salida, todas sus entradas deben estar en el mismo valor
de 0. Se puede interpretar como dos interruptores en
paralelo, que sin importar cual se accione, será posible el
paso de la corriente.

Función lógica: La función de la puerta

lógica OR es la suma.

Símbolos:
NAND
Definición: También denominada como AND
negada, esta compuerta trabaja al contrario de una
AND ya que al no tener entradas en 1 o solamente
alguna de ellas, esta concede un 1 en su salida, pero
Numeración de circuitos integrados:
si esta tiene todas sus entradas en 1 la salida se
 74LS32: 4 compuertas OR de 2
presenta con un 0.
entradas (Fairchild).
Función lógica: La función de la puerta
Tablas de verdad: lógica NAND es la función de producto negado.

Símbolos:

Numeración de circuitos integrados:

 74LS00: 4 compuertas NAND de 2
entradas.

Tablas de verdad:
XOR:
Definición: También llamada OR exclusiva, esta actúa
como una suma binaria de un digito cada uno y el resultado
de la suma seria la salida. Otra manera de verlo es que con
valores de entrada igual el estado de salida es 0 y con valores
de entrada diferente, la salida será 1.

Función lógica: Realiza la función booleana

A'B+AB'

Símbolos:

NOR

Definición: Así como vimos anteriormente, la

compuerta OR también tiene su versión inversa. Esta
compuerta cuando tiene sus entradas en estado 0 su
salida estará en 1, pero si alguna de sus entradas pasa
a un estado 1 sin importar en qué posición, su salida
será un estado 0.
Escuela Politécnica Nacional. Naranjo, Zurita. Preparatorio. #3. 3

Función lógica: La función de la puerta

lógica NOR es la suma negada.

Símbolos:

Numeración de circuitos integrados:

Tablas de verdad:

D. Diseñe usando elementos normalizados (resistencias, dip

switch) un circuito que permita observar el funcionamiento
de un diodo LED.

XNOR:
Definición: Esta es todo lo contrario a la compuerta XOR,
ya que cuando las entradas sean iguales se presentará una
salida en estado 1 y si son diferentes la salida será un estado
0.

Función lógica: La expresión Y = A Å B pude

leerse como Y = A o B exclusivamente negada.

Símbolos:

E. Diseñe en base a interruptores (dip switch), diodos LED y

resistencias, 5 circuitos que permitan obtener el
equivalente de las funciones AND, OR, NAND, NOR y NOT
Numeración de circuitos integrados: respectivamente.
 En compuertas XNOR es común el
circuito integrado 74HC266 que es AND
similar a 74HC7266 pero la salida es a
colector abierto y en la mayoría de los
casos hay que colocar una resistencia
a positivo (pull-up resistor).

Tablas de verdad:

C. Consulte el esquema de conexión de un dip switch

mediante pull-up y pull-down.
Escuela Politécnica Nacional. Naranjo, Zurita. Preparatorio. #3. 4

OR

NOT

NAND

Bibliografía

[ P. Carlos, «CURSO/COMPUERTAS LÓGICAS,»

1 CarlosPes, 23 Marzo 2006. [En línea]. Available:
] http://www.carlospes.com/curso_representacion_datos/0
6_01_estandar_ieee_754.php?fbclid=IwAR26nvgIkpl0K
NOR 2t5MwI6qjDBE7dT7KQQQUTc_dzkBY5ONykpoG3y
WkVYogM. [Último acceso: 30 Septiembre 2019].

[ R. Tocci, N. Widmer y G. Moss, Sistemas Digitales

2 Principios y Aplicaciones, Mexico: Prentice Hall, 2007.
]

F. Diseñe las compuertas XOR y XNOR de tres entradas

utilizando compuertas AND, OR y NOT de dos entradas.
