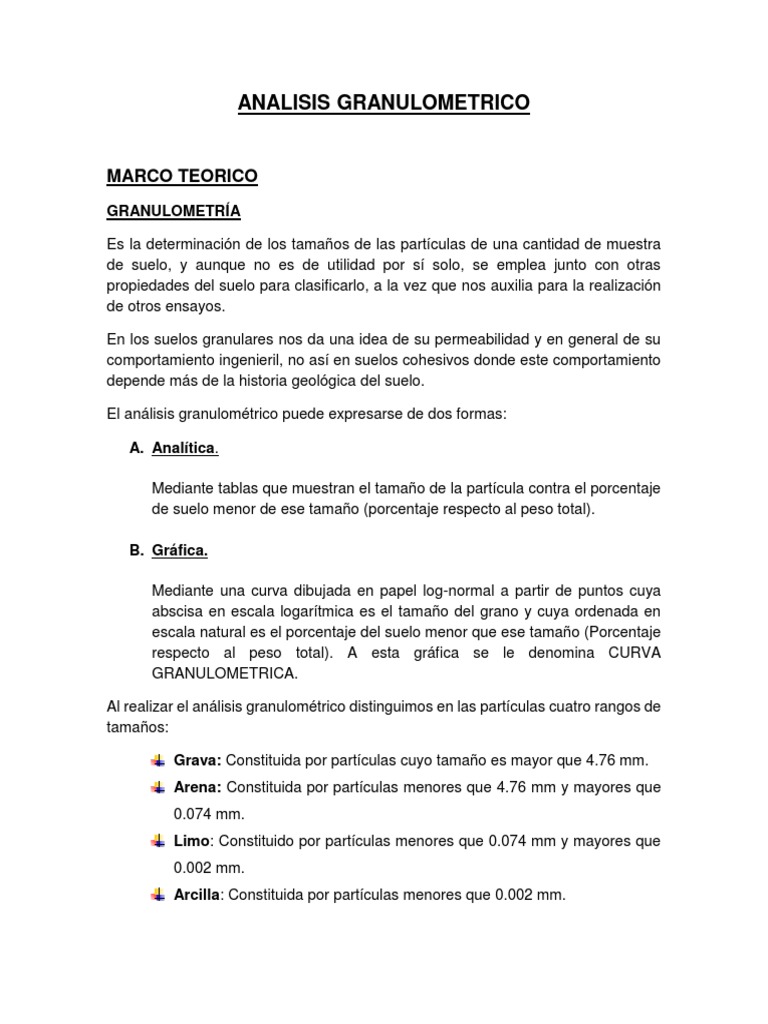

ANALISIS GRANULOMETRICO

MARCO TEORICO
GRANULOMETRÍA

Es la determinación de los tamaños de las partículas de una cantidad de muestra

de suelo, y aunque no es de utilidad por sí solo, se emplea junto con otras
propiedades del suelo para clasificarlo, a la vez que nos auxilia para la realización
de otros ensayos.

En los suelos granulares nos da una idea de su permeabilidad y en general de su

comportamiento ingenieril, no así en suelos cohesivos donde este comportamiento
depende más de la historia geológica del suelo.

El análisis granulométrico puede expresarse de dos formas:

A. Analítica.

Mediante tablas que muestran el tamaño de la partícula contra el porcentaje

de suelo menor de ese tamaño (porcentaje respecto al peso total).

B. Gráfica.

Mediante una curva dibujada en papel log-normal a partir de puntos cuya

abscisa en escala logarítmica es el tamaño del grano y cuya ordenada en
escala natural es el porcentaje del suelo menor que ese tamaño (Porcentaje
respecto al peso total). A esta gráfica se le denomina CURVA
GRANULOMETRICA.

Al realizar el análisis granulométrico distinguimos en las partículas cuatro rangos de

tamaños:

Grava: Constituida por partículas cuyo tamaño es mayor que 4.76 mm.
Arena: Constituida por partículas menores que 4.76 mm y mayores que
0.074 mm.
Limo: Constituido por partículas menores que 0.074 mm y mayores que
0.002 mm.
Arcilla: Constituida por partículas menores que 0.002 mm.
De manera que se denomina agregado grueso al material retenido por el tamiz de
4.75 mm (No. 4) y agregado fino al material que pasa por dicho tamiz.

Según el sistema SUCS, se le denomina suelos de grano grueso a las gravas y

arenas naturales con menos del 50% que pasa a través del tamiz No 200, el símbolo
de este grupo está dado por los prefijos G (gravas) y S (arenas). Los suelos de
grano fino son aquellos con más de 50% que pasan a través del tamiz No 200. Los
símbolos del grupo comprenden el prefijo M cuando son limos inorgánicos, C para
arcillas inorgánicas y O para limos orgánicos y arcillas orgánicas.

El símbolo PT es usado para turba, estiércol y otro suelo altamente orgánico. Otros
símbolos usados en esta clasificación son: W- bien graduado, P- pobremente
graduado, L - baja plasticidad (LL< 50). H – alta plasticidad (LL>50)

Los parámetros que se pueden obtener de la curva granulométrica son: Coeficiente

de uniformidad (Cu), Coeficiente de curvatura (Cc) y Coeficiente de permeabilidad
(K)

 Coeficiente de uniformidad (Cu): Representa una idea sobre la distribución de

los tamaños de partículas, si el coeficiente de uniformidad es grande, es
probable que el suelo sea bien graduado, que significa que el suelo es
relativamente incompresible y resistente. El sistema SUCS define que una arena
debe tener Cu > 6 para ser bien graduada, mientras que para una grava el Cu >
4.

 Coeficiente de curvatura (Cc): Para evitar una granulometría con vacíos se

define el Cc, tomando un punto central de la curva granulométrica D30.El Cc
debe estar entre 1 y 3, para evitar la granulometría con vacíos.
NORMAS:

o ASTM C 136 (Granulometría)

o ASTM D-422 1 (Análisis granulométrico por tamizado)

MATERIAL Y EQUIPOS

o Balanza. Una balanza o báscula con precisión dentro del 1% de la carga

de ensayo en cualquier punto dentro del rango de uso, graduada como
mínimo a 0,05 kg. El rango de uso de la balanza es la diferencia entre las
masas del molde lleno y vacío.

Balanza calibrada de precisión a 0.01 g.

o Serie de Tamices. Son una serie de tazas esmaltadas a través de las

cuales se hace pasar una muestra de agregado que sea fino o grueso, su
orden es de mayor a menor. En su orden se utilizarán los siguientes
tamices: tamiz 1", ¾", ½”, 3/8", ¼” Fondo para el Agregado Grueso; el
tamiz # 10, # 20, # 30, # 40, # 50, # 100, # 200 y fondo para el Agregado
Fino.
 Serie de tamices

o Muestra de suelo

PROCEDIMIENTO

Se tiene una muestra representativa del suelo que en nuestro caso es de 2000gr.
Está a sido es lavada y secada durante 24 horas en el horno; la muestra se hace
pasar por una serie de tamices o mallas dependiendo del tipo de agregado.

En el caso del agregado grueso se pasa por los siguientes tamices en orden
descendente 1", ¾", ½”, 3/8", N°4 Fondo
La cantidad de muestra retenida en cada uno de los tamices se deposita en un
platón por tamiz, que esta previamente pesado, luego se pesa cada platón
nuevamente con la muestra retenida. Lo mismo se realiza con el agregado fino,
pero se pasa por la siguiente serie de tamices # 10, # 20, # 30, # 40, # 50, # 100, #
200. Se supone que al hacer la suma del material que queda retenido en cada uno
de los tamices, debe dar el mismo peso con el que iniciamos el ensayo.

Tamizado de las partículas gruesas de la muestra del suelo

Tamizado de las partículas finas de la muestra de suelo
REGISTROS Y RESULTADOS

En el laboratorio se contó con una muestra de material, que al ser tamizada arroja
los siguientes resultados.

PESO DE LA MUESTRA (g) 2000

CALCULOS.

𝐷10 = 0.35𝑚𝑚 , 𝐷30 = 1.65𝑚𝑚 ,𝐷60 = 7.4𝑚𝑚

 Coeficiente de uniformidad  Porcentaje de Gravas

𝐷60 7.4
𝑪𝒖 = 𝐷10 = 0.35 = 21.14 𝑚𝑚 (1) 𝑮 = 100 − %𝑃𝑎𝑠𝑎𝑁°4 (3)

 Coeficiente de curvatura 𝑮 = 100 − 21,909 = 78,091

𝐷302 1.652
𝑪𝒄 = 𝐷10∗𝐷60 = 0.35∗7.4 =
 Porcentaje de Arenas
1.05𝑚𝑚(2)

𝑺 = 𝑃𝑎𝑠𝑎 𝑇𝑎𝑚𝑖𝑧 𝑁°4 −

%𝑃𝑎𝑠𝑎𝑁°200(4)

𝑺 = 21,909 − 0,140 = 21,7

CONCLUSIONES.

 Este ensayo de granulometría nos indica las proporciones de los agregados y

los requisitos del agua y cementados afectados directamente a la trabajabilidad,
porosidad y durabilidad del concreto.

 El coeficiente de uniformidad como dio entre >15mm está bien gradado además
representa la extensión de la curva de distribución granulométrica, es decir, a
mayor extensión de esta curva, se tendrá una mayor variedad de tamaños. De
acuerdo con la norma NTC-32 “Ensayo de Granulometría” se tiene que: Cu<5
Mal gradado, Cu (5-15) Regular, Cu>15 Bien gradado.

 El mejor método para clasificar por tamaños las partículas gruesas es

evidentemente el tamizado, ya que cada tamiz suele denominarse por números
que se refieren a escalas establecidas.

 El coeficiente de curvatura debe ser 1; si es mayor que uno (Cc >1) indica que
hay mayor cantidad de finos que de gruesos, si pasa lo contrario (Cc < 1) indica
que hay más gruesos que finos. Esta norma es llamada distribución gauss. Así
pues, se ve que para esta muestra de suelo su coeficiente de concavidad es
Cc=1.05, indicando una baja cantidad de finos con respecto a la cantidad de
material grueso.

 Durante el tamizado siempre ocurren pérdidas de material, a causa de diversos

factores como, mallas en mal estado que atrapan partículas, material fino que
se lleva el aire al momento de realizar el pesaje etc. Aunque es preciso aclarar
que estas pérdidas no deben ser mayores a +/- 3% del peso final, en caso
contrario de bebe repetir el ensayo, cosa que no ocurre para este ensayo, dando
así como un ensayo satisfactorio.
 REFERENCIAS

[1]http://icc.ucv.cl/geotecnia/03_docencia/02_laboratorio/manual_laboratorio/granulom
etria.pdf (27/03/2012)

[2] http://www.ingenieracivil.com/2008/08/analisis-granulometrico-metodo-
mecanico.html (27/03/2012)

[3] Normas Técnicas Colombianas para el sector de la Construcción. Norma 77:

tamizado de materiales granulados (agregados o áridos).
Normas Técnicas Colombianas para el sector de la Construcción. Norma 32:
distribución de tamaños de un agregado (granulometría) (27/03/2012)

[en línea] http://www.construaprende.com/Lab/19/Prac19_1.html

[4] Mecánica de Suelos William Lambe. Editorial Limusa Pág. (45-50)

[5] Norma Técnica Colombiana (Ntc) 32 Tejido De Alambre Y Tamices Para

Propósitos De Ensayo.
