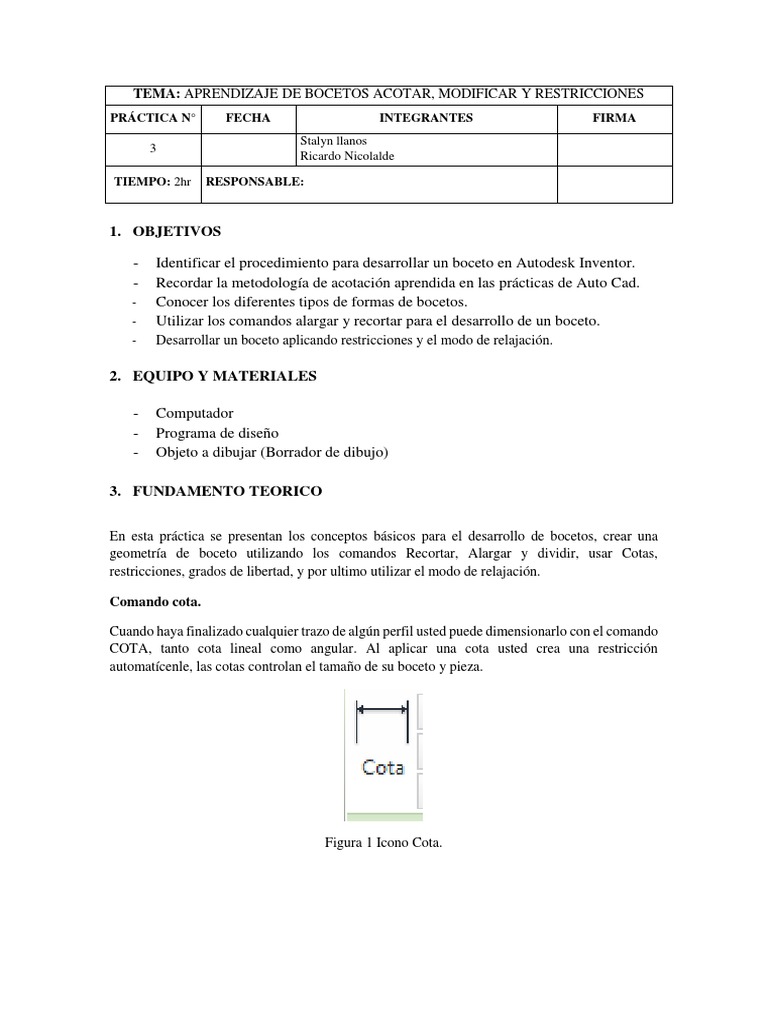

TEMA: APRENDIZAJE DE BOCETOS ACOTAR, MODIFICAR Y RESTRICCIONES

PRÁCTICA N° FECHA INTEGRANTES FIRMA

Stalyn llanos
3
Ricardo Nicolalde

TIEMPO: 2hr RESPONSABLE:

1. OBJETIVOS

- Identificar el procedimiento para desarrollar un boceto en Autodesk Inventor.

- Recordar la metodología de acotación aprendida en las prácticas de Auto Cad.
- Conocer los diferentes tipos de formas de bocetos.
- Utilizar los comandos alargar y recortar para el desarrollo de un boceto.
- Desarrollar un boceto aplicando restricciones y el modo de relajación.

2. EQUIPO Y MATERIALES

- Computador
- Programa de diseño
- Objeto a dibujar (Borrador de dibujo)

3. FUNDAMENTO TEORICO

En esta práctica se presentan los conceptos básicos para el desarrollo de bocetos, crear una
geometría de boceto utilizando los comandos Recortar, Alargar y dividir, usar Cotas,
restricciones, grados de libertad, y por ultimo utilizar el modo de relajación.

Comando cota.

Cuando haya finalizado cualquier trazo de algún perfil usted puede dimensionarlo con el comando
COTA, tanto cota lineal como angular. Al aplicar una cota usted crea una restricción
automatícenle, las cotas controlan el tamaño de su boceto y pieza.

Figura 1 Icono Cota.

Al seleccionar el comando cota y seleccionar las aristas de su boceto puede dimensionar de
manera angular, o si selecciona una arista o línea puede modificar su dimensión,

Figura 2 Seleccionar línea [1] Figura 3, Acotación. [1]

También puede dimensionar radios en circunferencias.

Figura 4. Acotación circunferencias. [1]

Comando Recortar.

Con el comando RECORTAR puede cortar las líneas que se solapan.

Seleccione el comando recortar y haga clic en el extremo de la línea que se solapa para poder
eliminar el tramo de línea sobrante.

Figura 5. Líneas [1] Figura 6. Lianas Cortadas [1]

Comando Alargar.
Con el comando ALARGAR puede extender líneas para cerrar separamientos, seleccione la línea
que desea extender y esta automáticamente se dirigirá hasta la línea más cercana.

Figura 7. Seleccionar línea. [1] Figura 8. Líneas Alargadas. [1]

Comando Dividir.

Este comando divide entidades curvas o lineales en dos segmentos que tengan una intersección.

Figura 9. Comando Dividir. [1]

Restricciones.
 Figura 10. Iconos de Restricciones. [2]

Las RESTRICCIONES se aplican automáticamente a medida que se crea el boceto pero

también puede agregarlas y suprimirlas posteriormente. Con los comando RESTRICCIÓN
HORIZONTAL, VERTICAL, PERPENDICULAR y PARALELO puede dar forma a la
geometría de su boceto.

Figura 11 [1] Figura 12 [1]

Modo de Relajación.

En la barra de estado se puede activar la VISUALIZACIÓN DE RESTRICCIONES, está

representado por un cuadro amarillo muestra la geometría conectada, al seleccionar una
restricción y a continuación con el botón derecho podrá suprimirla. Otro método para suprimir
restricciones, en la barra de estado al activar el MODO RELAJACIÓN y arrastrar el ratón se
suprime las restricciones.

Figura 13 Icono de Activar Modo de Relajación. [2]

4. PROCEDIMIENTO

Dibuje el siguiente boceto en Autodesk Inventor

 Figura 14 [1]

Dibuje el siguiente boceto en Autodesk Inventor, utilice los comando cortar y alargar.

Figura 15 [3]
5. CUESTIONARIO

1. ¿Cuándo se usa el comando Acotar?

Cuando haya finalizado cualquier trazo de algún perfil usted puede dimensionarlo con el
comando COTA, tanto cota lineal como angular. Al aplicar una cota usted crea una
restricción automatícenle, las cotas controlan el tamaño de su boceto y pieza.
2. ¿El comando acotar es la única manera de dimensionar un boceto?
Si la única
3. Realice una descripción de los comandos alargar y recortar.
Con el comando ALARGAR puede extender líneas para cerrar separamientos, seleccione la
línea que desea extender y esta automáticamente se dirigirá hasta la línea más cercana.
Seleccione el comando recortar y haga clic en el extremo de la línea que se solapa para
poder eliminar el tramo de línea sobrante.
4. ¿Para qué se aplican las restricciones en un boceto?
Para que no se altere el boceto al momento de darle las medidas requeridas
5. ¿Cuándo y para que se usa el modo de relajación en los bocetos?
 En la barra de estado se puede activar la VISUALIZACIÓN DE RESTRICCIONES, está
representado por un cuadro amarillo muestra la geometría conectada, al seleccionar una
restricción y a continuación con el botón derecho podrá suprimirla. Otro método para
suprimir restricciones, en la barra de estado al activar el MODO RELAJACIÓN y arrastrar
el ratón se suprime las restricciones.

6. CONCLUSIONES
Podemos realizar varios bocetos con la intención de darles medias pero para que no se cambien
su forma primero se necesita darle restricciones a los bocetos

7. BIBLIOGRAFIA

[1] El Autor (Autodesk Inventor. Versión 2016)

[2] Autodesk Inventor. Versión 2016
[3] http://autocadparatodos.blogspot.com/2013/10/EjerPropBas-01.htm
http://www.togores.net/inventor-01/practicasconautodeskinventor
