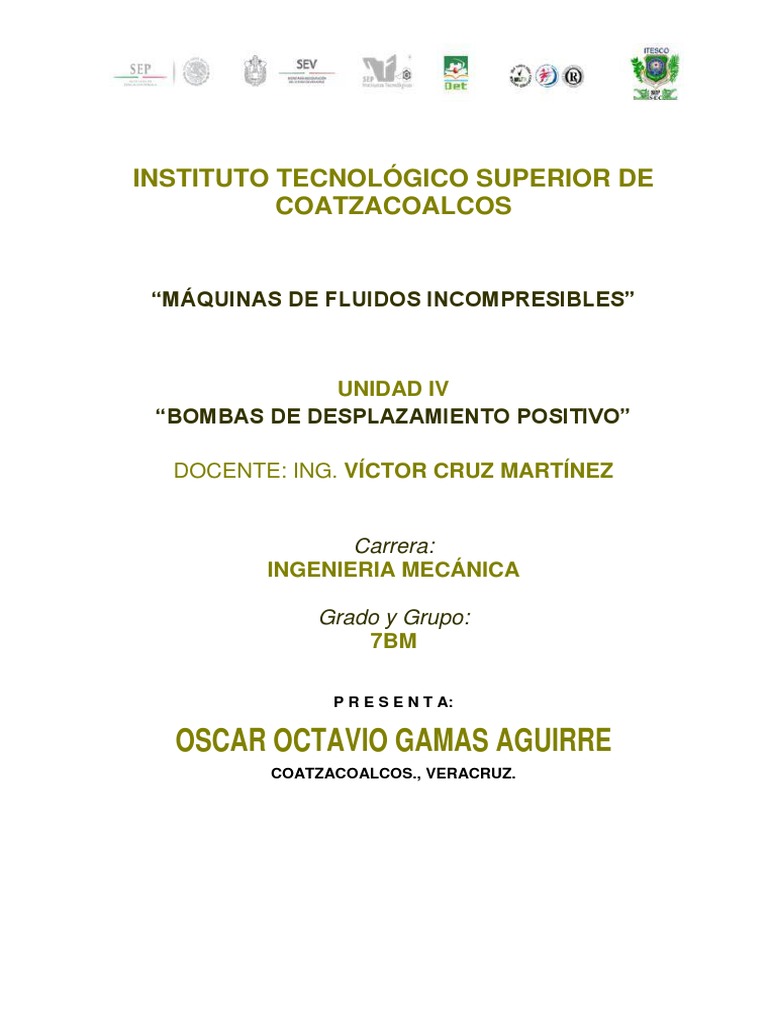

INSTITUTO TECNOLÓGICO SUPERIOR DE

COATZACOALCOS

“MÁQUINAS DE FLUIDOS INCOMPRESIBLES”

UNIDAD IV
“BOMBAS DE DESPLAZAMIENTO POSITIVO”

DOCENTE: ING. VÍCTOR CRUZ MARTÍNEZ

Carrera:
INGENIERIA MECÁNICA

Grado y Grupo:
7BM

P R E S E N T A:

OSCAR OCTAVIO GAMAS AGUIRRE

COATZACOALCOS., VERACRUZ.
Introducción………………………………………………………………………... 3

Capitulo II (Desarrollo)

Fundamento teórico……………………………………………………….……… 4

4.1 Características generales y funcionamiento 4

4.2 Bombas alternativas 5

4.3 Bombas roto-estáticas 6
4.4 Deducción de las ecuaciones de caudal 7

4.5 Selección y problemas de aplicación 8

Capitulo III (Conclusiones) .

Conclusión………………………………………………………………………… 9

Bibliografía………...………………………………………………………….…… 10
 INTRODUCCIÓN

La palabra bomba es un término general que designa a cualquier máquina hidráulica que
añada energía a un fluido. Algunos autores llaman a las bombas dispositivos que absorben
energía, porque la energía se les debe suministrar, y transfieren la mayor parte de esta energía
al fluido, por lo regular, mediante una flecha rotatoria. El incremento en la energía hidráulica
se experimenta como un aumento en la presión del fluido.
 UNIDAD IV. – BOMBAS DE DESPLAZAMIENTO
POSITIVO
4.1 Características generales y funcionamiento

Las bombas de desplazamiento positivo (BDP) tienen un contorno móvil que, por cambios
de volumen, obligan al fluido a avanzar a través de la máquina. Se abre una cavidad en la
que el fluido penetra a través de la toma. Después se cierra la cavidad y se expulsa el fluido
por la abertura de salida. Estas bombas guían al fluido que se desplaza a lo largo de toda su
trayectoria, el cual siempre está contenido entre el elemento impulsor, que puede ser un
embolo, un diente de engranaje, un aspa, un tornillo, etc., y la carcasa o el cilindro.

“El movimiento del desplazamiento positivo” consiste en el movimiento de un fluido

causado por la disminución del volumen de una cámara. Por consiguiente, en una máquina
de desplazamiento positivo, el elemento que origina el intercambio de energía no tiene
necesariamente movimiento alternativo (émbolo), sino que puede tener movimiento
rotatorio (rotor).

Clasificación de bombas de desplazamiento positivo:

Engranes
Rotatorias Aspas
Bombas de tornillo
Desplazamiento lóbulo o leva
Positivo tubo flexible
Pistón
Reciprocas Embolo
Diafragma

Las bombas de desplazamiento positivo tienen características muy pronunciadas. El caudal

Q es prácticamente independiente de la altura de elevación H. La altura de elevación máxima
Hmax es limitada casi siempre a través de una válvula limitadora de presión o de seguridad.
Por ello, el caudal es prácticamente independiente de la característica de la instalación. Al
contrario que con la bomba centrífuga, el caudal no se puede regular aumentando las
resistencias de la instalación. Esto se realiza modificando el número de revoluciones (n1-n3)
o la cilindrada.
4.2 Bombas alternativas

En estas bombas el líquido es forzado por el movimiento de uno o más pistones ajustados a
sus respectivos cilindros tal y como lo hace un compresor Como durante el trabajo se
produce rozamiento entre el pistón y el cilindro, necesitan de sistemas de lubricación
especiales para poder ser utilizadas en la impulsión de líquidos poco lubricantes tales como
el agua. Tampoco pueden ser usadas con líquidos contaminados con partículas que
resultarían abrasivas para el conjunto.

Sin embargo, en las máquinas de desplazamiento positivo, tanto reciprocantes como

rotatorias, siempre hay una cámara que aumenta de volumen (succión) y disminuye volumen
(impulsión), por esto a estas máquinas también se les denomina Volumétricas

Las bombas positivas tienen la ventaja de que para poder trabajar no necesitan "cebarse”, es
decir, no es necesario llenar previamente el tubo de succión y el cuerpo de la bomba.

 Ventajas: Las bombas positivas tienen la ventaja de que para poder trabajar
no necesitan "cebarse”, es decir, no es necesario llenar previamente el tubo de
succión y el cuerpo de la bomba para que ésta pueda iniciar su funcionamiento,
tal como acontece en las bombas centrífugas.

En las bombas positivas, a medida que la bomba por sí misma va llenándose de

líquido, éste va desalojando el aire contenida en la tubería de succión, iniciándose el
escurrimiento a través del sistema cuando ha acabado de ser desalojado el aire.
4.3 Bombas rotoestáticas

El campo de aplicación y el diseño de la bomba vienen determinados por el nº de rpm, la

potencia y el tipo de construcción del motor diésel. Las bombas de inyección rotativas se
utilizan principalmente en automóviles de turismo, camiones, tractores y motores
estacionarios.

A diferencia de la bomba de inyección en línea, la rotativa del tipo VE no dispone más que
de un solo cilindro y un solo émbolo distribuidor, aunque el motor sea de varios cilindros.
La lumbrera de distribución asegura el reparto, entre las diferentes salidas correspondientes
al nº de cilindros del motor, del combustible alimentado por el émbolo de la bomba

La estructura de la bomba se compone por:

1.- Válvula reguladora de presión en el interior de la bomba.

2.- Grupo regulador del caudal de combustible a inyectar.
3.- Estrangulador de rebose (retorno a deposito).
4.- Cabezal hidráulico y bomba de alta presión.
5.- Bomba de alimentación de aletas.
6.- Variador de avance a la inyección.
7.- Disco de levas.
8.- Válvula electromagnética de parada.
4.4 Deducción de las ecuaciones de caudal

Q=ΠD2b2C3m
Los valores constantes son iguales tanto para el modelo como para el prototipo, es por eso
que se puede deducir una sola ecuación de semejanza en función del caudal, de la velocidad
angular y del diámetro de salida del rodete. Es por esto por lo que esta ecuación se cumple
si existe semejanza geométrica y semejanza cinemática.

Por lo tanto, la ecuación de semejanza es:

𝑛
= ctte
𝑛 𝑛23

4.5 Selección y problemas de aplicación

 CONCLUSIÓN

El conocimiento, estudio y comprensión del uso específico de bombas centrifugas

es importante ya que la aplicación de bombas en el ámbito petrolero es importante
y necesario para el transporte de hidrocarburos a largas distancias.

Sin embargo, el sistema de bombeo debe ser apto a las necesidades de su

aplicación por lo que es importante distinguir tipos de materiales, potencias y
rendimientos en conjunto para la elección de las bombas centrifugas en un sistema
de bombeo.
 BIBLIOGRAFÍA

 http://www.gunt.de/download/positive%20displacement%20pumps_sp
anish.pdf

 https://es.wikipedia.org/wiki/Bomba_hidr%C3%A1ulica

 http://www.ingenierocivilinfo.com/2011/11/bombas-de-desplazamiento-
positivo.html
