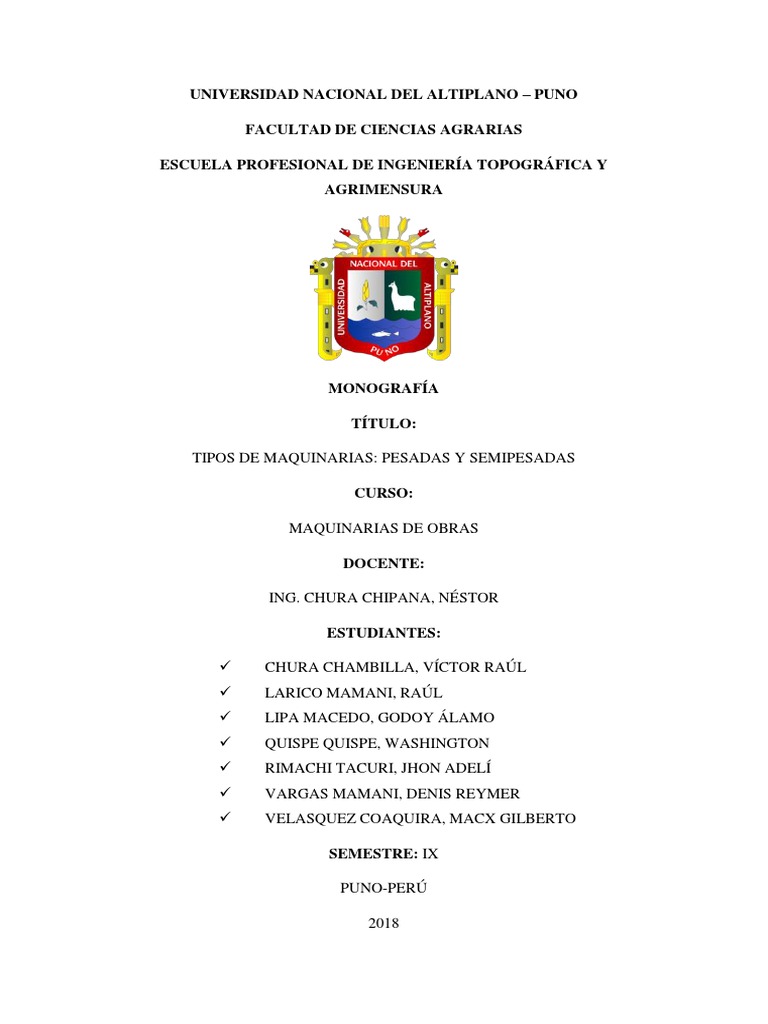

UNIVERSIDAD NACIONAL DEL ALTIPLANO – PUNO
FACULTAD DE CIENCIAS AGRARIAS
ESCUELA PROFESIONAL DE INGENIERÍA TOPOGRÁFICA Y
AGRIMENSURA
MONOGRAFÍA
TÍTULO:
TIPOS DE MAQUINARIAS: PESADAS Y SEMIPESADAS
CURSO:
MAQUINARIAS DE OBRAS
DOCENTE:
ING. CHURA CHIPANA, NÉSTOR
ESTUDIANTES:
CHURA CHAMBILLA, VÍCTOR RAÚL
LARICO MAMANI, RAÚL
LIPA MACEDO, GODOY ÁLAMO
QUISPE QUISPE, WASHINGTON
RIMACHI TACURI, JHON ADELÍ
VARGAS MAMANI, DENIS REYMER
VELASQUEZ COAQUIRA, MACX GILBERTO
SEMESTRE: IX
PUNO-PERÚ
2018
ÍNDICE
Pág.
DEDICATORIA ............................................................................................................... 4
AGRADECIMIENTOS .................................................................................................... 5
INTRODUCCIÓN ............................................................................................................ 6
OBJETIVOS ..................................................................................................................... 7
HISTORIA DE LAS MAQUINARIAS ........................................................................... 8
TIPOS DE MAQUINARIAS ......................................................................................... 11
1. MAQUINARIAS PESADAS: ............................................................................ 11
1.1. Excavadoras ................................................................................................. 11
1.2. Bulldózer ...................................................................................................... 11
1.3. Mototrailla .................................................................................................... 12
1.4. Motoniveladora ............................................................................................ 13
1.5. Cargador Frontal .......................................................................................... 14
1.6. Retroexcavadora ........................................................................................... 14
1.7. Extendedora de Mezclas Bituminosas.......................................................... 15
1.8. Extendedora de Hormigón ........................................................................... 15
1.9. Compactadores ............................................................................................. 16
2. MAQUINARIAS SEMIPESADAS: .................................................................. 17
2.1. Bobcat Cargador ........................................................................................... 17
2.2. Bobcat de Martillo ........................................................................................ 17
2.3. Aradora ......................................................................................................... 18
2.4. Mini Excavadora .......................................................................................... 18
2.5. Mini Bulldózer ............................................................................................. 18
2.6. Cargador ....................................................................................................... 19
2.7. Maquina Mezcladora .................................................................................... 19
2.8. Volqueta ....................................................................................................... 20
2.9. Carro Tanque ................................................................................................ 20
2.10. Torre de Iluminacion ................................................................................. 21
2.11. Rodillo Compactador de Neumaticos ....................................................... 21
2.12. Compactador de Rodillo de Zanja ............................................................. 22
2.13. Aradora Manual......................................................................................... 22
2.14. Mini Excavadora de Martillo .................................................................... 23
2.15. Mini Excavadora de Broca ........................................................................ 23
2.16. Palas de Cadena Compacta y Cargadora ................................................... 24
1
2.17. Pala de Ruedas .......................................................................................... 24
2.18. Mini Duper Oruga: .................................................................................... 25
2.19. Hydraulic Pump Small Tractors ................................................................ 25
2.20. Yanmar Tracked Carriers .......................................................................... 26
2.21. Cargador Forestal Articulada .................................................................... 26
2.22. Manipuladora de Materiales ...................................................................... 27
2.23. Compresor Neumático............................................................................... 27
CONCLUSIONES .......................................................................................................... 29
WEBGRAFÍA ................................................................................................................ 30
2
ILUSTRACIONES
Pág.
Ilustración 1. Primer bulldózer ......................................................................................... 9
Ilustración 2. Primer Tractor Agrícola ............................................................................. 9
Ilustración 3.Primeras Compactadoras ........................................................................... 10
Ilustración 4.Primera Excavadora de Vapor ................................................................... 10
Ilustración 5. Excavadora SANY ................................................................................... 11
Ilustración 6. Bulldózer .................................................................................................. 12
Ilustración 7. Mototrailla Convencional ......................................................................... 12
Ilustración 8. Mototrailla de dos Motores ...................................................................... 13
Ilustración 9. Motoniveladora CAT ............................................................................... 13
Ilustración 10. Cargador Frontal ..................................................................................... 14
Ilustración 11. Retroexcavadora ..................................................................................... 15
Ilustración 12. Extendedora de Mezclas CAT ................................................................ 15
Ilustración 13. Extendedora de Hormigón ...................................................................... 16
Ilustración 14. Compactador CAT.................................................................................. 16
Ilustración 15. Bobcat Cargador ..................................................................................... 17
Ilustración 16. Bobcat de Martillo .................................................................................. 17
Ilustración 17. Aradora ................................................................................................... 18
Ilustración 18. Mini Excavadora .................................................................................... 18
Ilustración 19. Mini Bulldózer........................................................................................ 19
Ilustración 20. Cargador ................................................................................................. 19
Ilustración 21. Máquina Mezcladora .............................................................................. 20
Ilustración 22. Volqueta ................................................................................................. 20
Ilustración 23. Carro Tanque .......................................................................................... 21
Ilustración 24. Torre de Iluminación .............................................................................. 21
Ilustración 25. Rodillo Compactador de Neumáticos ..................................................... 22
Ilustración 26. Compactador de Rodillo de Zanja .......................................................... 22
Ilustración 27. Aradora Manual ...................................................................................... 23
Ilustración 28. Mini Excavadora de Martillo.................................................................. 23
Ilustración 29. Mini Excavadora de Broca ..................................................................... 24
Ilustración 30. Pala de Cadena ....................................................................................... 24
Ilustración 31. Pala de Ruedas ........................................................................................ 25
Ilustración 32. Mini Duper Oruga .................................................................................. 25
Ilustración 33. Hydraulic Pump Small Tractors ............................................................. 26
Ilustración 34. Yanmar Tracked Carriers ....................................................................... 26
Ilustración 35. Cargador Forestal Articulada ................................................................. 27
Ilustración 36. Manipuladora de Materiales ................................................................... 27
Ilustración 37. Compresor Neumático ............................................................................ 28
3
DEDICATORIA
Dedico éste trabajo a Dios por darme la vida y fortaleza para estudiar en ésta carrera.
A mis padres por estar siempre a mi lado cuando más lo necesito; por su constante apoyo.
Chura Chambilla, V. R.
El presente trabajo va dedicado a mis seres queridos padres por darme todo su apoyo
incondicional.
Larico Mamani, R.
A mis seres queridos.
Lipa Macedo, G. A.
El presente trabajo va dedicado a mis seres queridos padres por darme todo su apoyo
incondicional.
Quispe Quispe, W.
A mis seres queridos.
Rimachi Tacuri, J. A.
A mis seres queridos.
Vargas Mamani, D. R.
El presente trabajo es dedicado a mis Padres Marcos y Juana por su apoyo económico y
moral que me brindan, a todos(as) mis hermanos(as) por sus consejos.
Velasquez Coaquira, M. G.
4
AGRADECIMIENTOS
Primero y antes que nada, damos
gracias a la Escuela Profesional de
Ingeniería Topográfica, por
brindarnos docentes con capacidad
de enseñarnos adecuadamente las
materias.
A todas las personas que nos
apoyan en nuestros estudios.
5
INTRODUCCIÓN
Las máquinas para movimiento de tierra se caracterizan por ser, robustas y resistentes y
son en general equipos autopropulsados utilizados en construcción de: caminos,
carreteras, ferrocarriles, túneles, aeropuertos, obras hidráulicas, y edificaciones. Están
construidos para varias funcionas como son: soltar y remover la tierra, elevar y cargar la
tierra en vehículos que han de transportarla, distribuir la tierra en camadas de espesores
controlados, y compactar la tierra. Algunas máquinas pueden efectuar más de una de estas
operaciones.
Uno de los aspectos importantes en saber sobre la maquinaria pesada es conocer el
rendimiento de cada equipo a utilizar y la forma de organizarlo en el ataque, gasto de
combustibles, lubricantes, refacciones, control de acarreos según kilometraje, control de
horometros de cada equipo, movimiento de tierra semanal mediante control topográfico.
En cuanto a rendimientos de equipos depende el análisis hecho sobre las condiciones de
tal equipo que por lo general no siempre se cumple debido a gran cantidad de equipo
deteriorado lo cual influye en descomposturas, mal rendimiento de equipo, o la calidad
del operador por lo general el contratista deberá tener conocimiento del manejo de la
maquinaria a trabajar para obtener mejores resultados y rendimientos.
6
OBJETIVOS
a) Investigar sobre las maquinarias pesadas y semipesadas.
b) Conocer los tipos de maquinarias de acuerdo a su capacidad y/o rendimiento que
influyen en obras.
c) Conocer los usos y aplicaciones que tienen las maquinarias pesadas y semipesadas.
7
HISTORIA DE LAS MAQUINARIAS
Los Estados Unidos fueron los primeros en desarrollar innovaciones para ahorrar mano
de obra, primero en agricultura, después en construcción, los dos encajándose en una
vigorosa tradición de mecanización. El Reino Unido y Europa se hallaban en considerable
atraso en ambos sectores, probablemente debido a la abundancia de mano de obra y la
menor escala de las obras para realizar, lo que llevó a una dilución del ímpetu hacia una
mayor productividad. Los manufactureros norteamericanos de equipamientos, pioneros
en la obsolescencia planificada, al contrario del principio Europeo de la construcción
duradera, también alimentaron el proceso de cambio, además de que los lazos entre los
manufactureros y los usuarios siempre estuvieron estrechos así permitiendo que lecciones
de operación se incorporaran en el proceso de diseño.
La historia del mejoramiento en el diseño de máquinas, que se dio principalmente en los
Estados Unidos, nos da una fascinante ilustración del principio de cómo la forma sigue la
función. La especialización del equipamiento de mover tierra, esencialmente como
función de la distancia de acarreo, hizo aparecer la niveladora, el raspador, el buldózer,
la compactora, el cargador y el ubicuo tractor agrícola. Este proceso se dio más o menos
alrededor de los 1880 hasta el final de la primera guerra mundial. Ya en esta época todos
habían adquirido su silueta familiar. El diseño elegante y utilitario del tractor de hacienda
cambió poco en los últimos noventa años. Las primeras niveladoras, raspadores y
compactoras eran de tracción animal, pero el esfuerzo de tracción necesario requería de
equipos de un tamaño excesivo (se mencionaron equipos de hasta dieciséis mulas),
entonces rápidamente el tractor, y luego el asentador de vías fueron adaptados para poder
jalarlos. Luego fueron motorizados. La adición de la cuchara del Búldozer al tractor
arrastrador, una innovación clave para desplazar tierra sobre cortas distancias, llegó un
poco más tarde. En la medida en que la tracción por vapor no dominaba como era el caso
en el R.U., donde la indestructibilidad (las máquinas de vapor victorianas quedaron en
servicio por medio siglo y más) era sin duda un freno al desarrollo de maquinaria
relativamente ligera y ágil, el motor a combustión interna fue adoptado rápidamente. Sin
duda, el hecho de que fuera tan compacto y práctico estimuló mucho el diseño. A pesar
de que no fuera una tarea trivial encender un motor a petróleo en temperaturas de
congelamiento a principios de siglo, los procedimientos para arrancar una máquina de
vapor ocupaban las primeras horas de cada día. Después del desarrollo rápido de los
8
treinta años antes de la primera guerra mundial, se consolidó el diseño en los años 20 y
30. El tamaño y la potencia de los motores incrementaron, los motores diesel se volvieron
bastante universales, así como los sistemas hidráulicos. Al umbral de la segunda guerra
mundial la maquinaria de construcción había llegado grosso modo a su forma actual.
Ilustración 1. Primer bulldózer
Ilustración 2. Primer Tractor Agrícola
9
Ilustración 3.Primeras Compactadoras
Ilustración 4.Primera Excavadora de Vapor
10
TIPOS DE MAQUINARIAS
1. MAQUINARIAS PESADAS:
Son maquinarias de grandes proporciones geométricas comparado con vehículos
livianos, tienen peso y volumetría considerada; requiere de un operador capacitado
porque varía la operación según la maquinaria; se utiliza en movimientos de tierra de
grandes obras de ingeniería civil y en obras de minería a cielo abierto. Ejemplos Grúas,
excavadoras, tractor, etc.
1.1. Excavadoras
Máquina autopropulsada sobre ruedas o cadenas con una superestructura capaz de
efectuar una rotación de 360º, que excava, carga, eleva, gira y descarga materiales
por la acción de una cuchara fijada a un conjunto de pluma y balancín, sin que el
chasis o la estructura portante se desplace.
La definición anterior, precisa que si la máquina descrita no es capaz de girar su
superestructura una vuelta completa (360º), no es considerada como excavadora.
La precisión de los órganos de trabajo, tales como pluma, balancín, estructura
portante, etc.; fija y unifica los criterios clasificadores.
Ilustración 5. Excavadora SANY
1.2. Bulldózer
Un bulldózer es un tipo de máquina montada sobre orugas equipada con una hoja
recta en la parte delantera acoplada con la cual se empuja el material hacia un lado.
11
Sirve para excavaciones superficiales, excavando, transportando y
amontonando dentro del radio de acción de cargadoras y caminos, siendo las
distancias pequeñas (20m. – 100m.).
Cuando utilizamos los ripper, los dientes que tienen descienden clavándose en el
terreno y al ser arrastrado produce profundos surcos, quebrantándolo y aflojándolo
cuando sea demasiado duro el terreno o cohesivo para fragmentar las rocas y
preparar el terreno para su arranque mediante la hoja empujadora.
Ilustración 6. Bulldózer
1.3. Mototrailla
Diseñadas para realizar simultáneamente operaciones de arranque, cargas,
transporte, descarga y nivelación. Siendo sus ciclos de trabajo: Carga, transporte,
descarga y retorno.
a) Convencionales: de un solo motor delantero y tracción delantera en el módulo
de tracción.
Ilustración 7. Mototrailla Convencional
12
b) De dos motores: uno delantero y otro trasero con tracción total.
Ilustración 8. Mototrailla de dos Motores
1.4. Motoniveladora
Son equipos conformados por una cabina, un sistema de traslación,
neumáticos (delanteros y traseros) y un equipo de trabajo (barra de tiro, corona,
hoja vertedera situada en el centro de la máquina y bien separada de las
ruedas).
Ilustración 9. Motoniveladora CAT
Su función principal es nivelar el terreno moviendo pequeñas cantidades de
tierra a poca distancia, modelar o dar la pendiente necesaria al material en que
trabaja. También tiene otras funciones como esparcir el material descargado por
los camiones y posterior nivelación, refino de explanadas, mezclar material,
mantener vías de tierra ó grava… En definitiva, se considera como una máquina
de terminación superficial.
13
1.5. Cargador Frontal
Las operaciones principales de estos tipos de máquinas son excavar, carga,
descargar y acarrear o transportar.
Ilustración 10. Cargador Frontal
Se aplica en construcciones donde exista amplio espacio para maniobrar, en toda
obra que requiere de corte, carguío, acarreo y descarga de medianos volúmenes
de tierra. O sea, carguío de materiales mezcla de materiales, excavación de
terreno suelto o blando, apilado de material y carguío de material suelto y
deposita el material suelto, ya sea en una planta (chancadora, de hormigón,
asfalto, recicladora, etc.) o en un lugar de desecho.
1.6. Retroexcavadora
Las Excavadoras son equipos que se utilizan en una amplia variedad de trabajos
de excavación, donde el material a excavar se encuentra bajo el nivel del piso en
el que se apoya la máquina.
Las Excavadoras hidráulicas pequeñas suelen trabajar en alcantarillados y línea
de agua. Hacen obras de excavaciones para cimentaciones y urbanizaciones.
Las Excavadoras más grandes gracias a su alcance, profundidad y productividad
se han abierto paso a nuevas aplicaciones en excavaciones en general, trabajos de
canteras y manejo de materiales.
14
Ilustración 11. Retroexcavadora
1.7. Extendedora de Mezclas Bituminosas
El aglomerante asfáltico se trae mediante camiones y son descargadas en la
extendedoras, haciendo capas uniformes. Y este tipos de extendedoras pueden ser
de autopropulsadas (son las que empujan al camón que las alimenta –neumáticas
o de oruga-) y las remolcadas (son las que el camión, además de alimentarlas, las
empuja).
Ilustración 12. Extendedora de Mezclas CAT
1.8. Extendedora de Hormigón
Incorporada a esta extendedora va seguida es la enrasadora, la vibradora y la
terminadora. Y el equipo de trabajo se utiliza para extender hormigón.
15
Ilustración 13. Extendedora de Hormigón
Se pueden aplicar en autopistas, carreteras principales y autovías, construcción de
aeródromos, carreteras urbanas, vías de ferrocarril (calzadas duras o balasto para
vías de ferrocarril).
Además de las anteriores, la extendedora de hormigón también se puede utilizar
en naves y, en general, en la extensión de pavimentos de hormigón.
1.9. Compactadores
De rodillo liso (consiste en un cilindro de acero con un determinado peso que
compacta el material por presión).
De rodillo de patas apisonadoras (gran tambor de acero, provistos de salientes
que se utiliza para el extendido).
De ruedas neumáticas (se utiliza para compactar mediante neumáticos las
mezclas bituminosas en caliente tras su tendido).
Ilustración 14. Compactador CAT
16
2. MAQUINARIAS SEMIPESADAS:
Son maquinarias de tamaño mediano utilizados generalmente en la construcción por
ejemplo: Camión volqueta, carros Cisternas o Aguateros, camiones escalera.
El peso y volumen de estas unidades es mediano.
2.1. Bobcat Cargador
Su función principal es la carga, transporte y descarga de volúmenes reducidos de
material.
Ilustración 15. Bobcat Cargador
2.2. Bobcat de Martillo
Utilizado para la demolición de áreas muy rocosas.
Ilustración 16. Bobcat de Martillo
17
2.3. Aradora
Se utiliza para abrir surcos y remover la tierra, es una herramienta agrícola de gran
utilidad, utilizada desde los tiempos prehistóricos.
Ilustración 17. Aradora
2.4.Mini Excavadora
Realiza las funciones de carga, elevación, giro y descarga materiales.
Ilustración 18. Mini Excavadora
2.5. Mini Bulldózer
Se utiliza principalmente para el movimiento de tierras, de excavación y empuje
de otras máquinas.
18
Ilustración 19. Mini Bulldózer
2.6. Cargador
Carga pequeñas cargas, en áreas pequeñas.
Ilustración 20. Cargador
2.7. Maquina Mezcladora
Diseñadasparamezclargrandescantidadesdeconcretoysonimpulsadaspormotoresd
egasolinaoeléctricos.
19
Ilustración 21. Máquina Mezcladora
2.8. Volqueta
Carga y transporta pequeñas cantidades de materiales.
Ilustración 22. Volqueta
2.9. Carro Tanque
Sirve tanto para el transporte de líquidos como para su mantenimiento por tiempo
prolongado.
20
Ilustración 23. Carro Tanque
2.10. Torre de Iluminacion
Máquina concebida para suministrar luz artificial en obras o puntos en los cuales
no se puede tener acceso a la red comercial.
Ilustración 24. Torre de Iluminación
2.11. Rodillo Compactador de Neumaticos
Para compactar materiales cohesivos y no cohesivos.
21
Ilustración 25. Rodillo Compactador de Neumáticos
2.12. Compactador de Rodillo de Zanja
Compactación en la canalización del canal, zanja de drenaje y otros lugares
estrechos.
Ilustración 26. Compactador de Rodillo de Zanja
2.13. Aradora Manual
Se utiliza para abrir surcos y remover la tierra.
22
Ilustración 27. Aradora Manual
2.14. Mini Excavadora de Martillo
Se utiliza para excavaciones en roca.
Ilustración 28. Mini Excavadora de Martillo
2.15. Mini Excavadora de Broca
Máquina para abrir huecos en suelos para usos ingenieriles.
23
Ilustración 29. Mini Excavadora de Broca
2.16. Palas de Cadena Compacta y Cargadora
Realiza movimiento de tierra o roca en mínimos volúmenes.
Ilustración 30. Pala de Cadena
2.17. Pala de Ruedas
Relacionada en actividades que implican el movimiento de tierra o roca en
mínimos volúmenes.
24
Ilustración 31. Pala de Ruedas
2.18. Mini Duper Oruga:
Vehículo de motor con sistema oruga y una caja delantera que puede levantarse
mediante un sistema hidráulico para volcar su contenido.
Ilustración 32. Mini Duper Oruga
2.19. Hydraulic Pump Small Tractors
Carretilla motorizada destinada al transporte de materiales ligeros dotado de una
caja, tolva o volquete basculante para descarga.
25
Ilustración 33. Hydraulic Pump Small Tractors
2.20. Yanmar Tracked Carriers
Carretilla motorizada destinada al transporte de materiales ligeros dotado de una
caja, tolva o volquete basculante para descarga.
Ilustración 34. Yanmar Tracked Carriers
2.21. Cargador Forestal Articulada
Con un alto rendimiento y la capacidad de levantar cargas pesadas, el cargador
tiene aprovechamiento a la carga de material y troncos completos pesados.
26
Ilustración 35. Cargador Forestal Articulada
2.22. Manipuladora de Materiales
Se ha diseñado específicamente para la manipulación de material.
Ilustración 36. Manipuladora de Materiales
2.23. Compresor Neumático
Es una máquina de fluido que está construida para aumentar la presión y
desplazar cierto tipo de fluidos llamados compresibles, tales como gases y
vapores.
27
Ilustración 37. Compresor Neumático
28
CONCLUSIONES
a) Las maquinarias pesadas en comparación con las maquinarias semipesadas, tienen
peso, fuerza y volumen considerables en obras.
b) Los tipos de maquinarias semipesadas son de magnitud mediana a comparación de
las maquinarias pesadas usados en obras de carreteras o en construcciones de
infraestructuras.
c) Las maquinarias pesadas se usan en construcciones donde exista amplio espacio para
maniobrar, a lo que las semipesadas ocupan poco espacio en cualquier construcción.
29
WEBGRAFÍA
http//www. Maquinaria/construcción/.com/ Historia de la máquina-herramienta
.htm
http//www. Agapea .com/Revolucion Industrial/maquinas.htm
https://www.google.com.pe/search?q=maquinaria+semipesada&rlz=1C1GGRV
_enPE754PE754&tbm=isch&tbo=u&source=univ&sa=X&ved=0ahUKEwjCx7
3BwPLaAhUGt1MKHaVLChQQsAQIJQ#imgrc=vIHKr1TfZXJGgM:
http//www.Caterpillar .com/Historia de Caterpillar.htm
http//www. KOMATSU .com/KOMATSU Europe - Historia 1917 - 2001.htm
https://www.google.com.pe/search?q=esquema+de+monografia&rlz=1C1GGR
V_enPE754PE754&source=lnms&tbm=isch&sa=X&ved=0ahUKEwis_ey45fLa
AhUD4VMKHc6LBQUQ_AUICigB&biw=1215&bih=514&dpr=1.13#imgrc=7
Z6ZcrfCOlv4dM:
https://www.triton.com.pe/novedades.php?page=19
30
