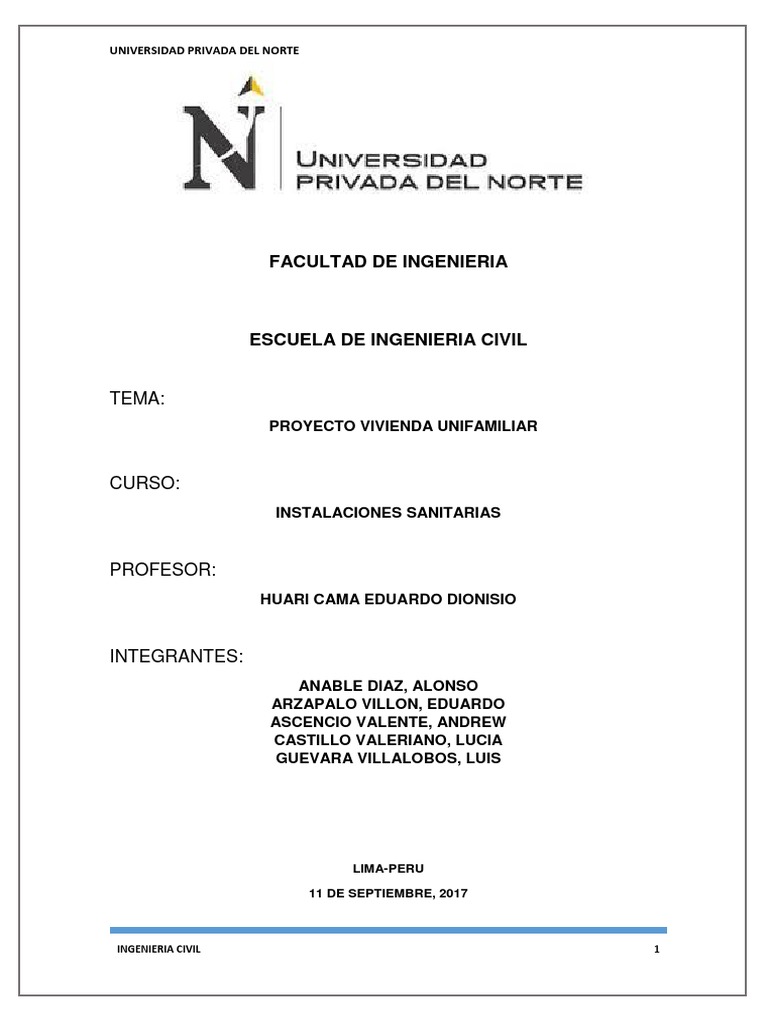

UNIVERSIDAD PRIVADA DEL NORTE

FACULTAD DE INGENIERIA

ESCUELA DE INGENIERIA CIVIL

TEMA:
PROYECTO VIVIENDA UNIFAMILIAR

CURSO:
INSTALACIONES SANITARIAS

PROFESOR:
HUARI CAMA EDUARDO DIONISIO

INTEGRANTES:
ANABLE DIAZ, ALONSO
ARZAPALO VILLON, EDUARDO
ASCENCIO VALENTE, ANDREW
CASTILLO VALERIANO, LUCIA
GUEVARA VILLALOBOS, LUIS

LIMA-PERU

11 DE SEPTIEMBRE, 2017

INGENIERIA CIVIL 1
UNIVERSIDAD PRIVADA DEL NORTE

INDICE

TEMA: .......................................................................................................1
INTRODUCCIÓN .........................................................................................3
OBJETIVOS ................................................................................................3
DESARROLLO .............................................................................................4
DATOS ..................................................................................................... 11
CÁLCULOS POR TRAMOS ......................................................................... 12
ANEXOS:.................................................................................................. 17
CONCLUSIONES ....................................................................................... 18
BIBLIOGRAFÍA ......................................................................................... 18

INGENIERIA CIVIL 2
UNIVERSIDAD PRIVADA DEL NORTE

INTRODUCCIÓN

Las instalaciones sanitarias estudiadas en este caso, son del tipo domiciliario, donde se
consideran los aparatos sanitarios de uso privado. Estas instalaciones básicamente
deben cumplir con las exigencias de habitabilidad, funcionabilidad, durabilidad y
economía en toda la vivienda.

El diseño de la red sanitaria, que comprende el cálculo de la pérdida de carga disponible,

la pérdida de carga por tramos considerando los accesorios, el cálculo de las presiones
de salida, tiene como requisitos: conocer la presión de la red pública, la presión mínima
de salida, las velocidades máximas permisibles por cada tubería y las diferencias de
altura, entre otros. Conociendo estos datos se logrará un correcto dimensionamiento de
las tuberías y accesorios de la vivienda, como se verá en el presente trabajo.

El trabajo se basa en el método más utilizado para el cálculo de las redes de distribución
interior de agua, que es el denominado Método de los gastos probables, creado por Roy
B. Hunter, que consiste en asegurar a cada aparato sanitario un número de “unidades
de gasto” determinadas experimentalmente.

OBJETIVOS

 Estudio de la isometría de la vivienda en estudio, para definir el punto y tramo más

desfavorable.
 Determinación de la pérdida de carga disponible y por tramos.
 Determinación de los diámetros de tuberías, en base a sus velocidades
permisibles, y accesorios.
 Cálculo de las presiones de salida.

INGENIERIA CIVIL 3
UNIVERSIDAD PRIVADA DEL NORTE

DESARROLLO
MEMORIA DESCRIPTIVA DE ARQUITECTURA

PROYECTO : VIVIENDA UNIFAMILIAR

UBICACIÓN : Urb. VIRGEN DEL ROSARIO MZ E LT 15 – SMP

FECHA : Marzo del 2017

I. GENERALIDADES:

1. Ubicación:

Este Proyecto de Vivienda Unifamiliar se encuentra ubicado en la

Manzana E lote 30 de la Urbanización VIRGEN DEL ROSARIO,
distrito San Martin de Porres Provincia de Lima.

2. Área:

El proyecto del Multifamiliar se desarrolla sobre un área total de

160.00 m², con un perímetro de 56.00 metros.

3. Antecedentes:

La presente Memoria Descriptiva se refiere al Proyecto de la

construcción de una vivienda multifamiliar, esta edificación se ha
adaptado al constante crecimiento por parte de la ciudad además del
interés de los propietarios.

El proyecto considera la construcción de una vivienda unifamiliar

satisfaciendo una necesidad básica de vivienda por parte de los
propietarios.

4. Alcances:

Adicionalmente a la presente Memoria Descriptiva, se integran los

Planos de arquitectura, e instalaciones sanitarias por piso y el
isométrico de este, en los cuales se describe la propuesta de
infraestructura, para un adecuado uso de la vivienda.

INGENIERIA CIVIL 4
UNIVERSIDAD PRIVADA DEL NORTE

II. PROYECTO ARQUITECTONICO:

1. Consideraciones de Diseño:

El Proyecto del Multifamiliar, responde a un análisis cuantitativo y

cualitativo de las áreas y zonas requeridas para este tipo de
infraestructura, el Reglamento Nacional de Edificaciones, en cuanto
a Áreas Mínimas de Ambientes, Iluminación y Ventilación de
Ambientes, Consideraciones de Diseño Antisísmico, y las Normas
de Seguridad para la infraestructura entre otros; considerando el
mobiliario mínimo requerido para que satisfaga la necesidad de
vivienda.

El emplazamiento del terreno designado para la vivienda, las

condiciones naturales y artificiales del contexto y las exigencias del
programa arquitectónico ha devenido en el esquema general de
organización, proyectándose:

- Esquema Volumétrico espacial funcional en función a las

actividades y usuarios.

- Un ingreso principal por un núcleo de escalera para acceder a los

niveles superiores.

2. Descripción:

El proyecto presenta un bloque con 3 niveles y azotea, estos están

conectados mediante una escalera interior. El primer nivel queda a nivel
con respecto a la calle. Cuenta con un acceso peatonal y un garaje en el
margen izquierdo y a su vez se ha proyectado un estacionamiento que da
en la esquina del proyecto.

a. Distribución de Ambientes:

 Primer Piso: Estacionamiento, Hall, Sala, Comedor, 2 Jardines,

Comedor de diario, Cocina.
 Segundo Piso: Dormitorio Principal, Estar TV, 3 Dormitorios, Patio.
 Tercer Piso: Terraza, Cuarto taller, Deposito, Estudio, Dormitorio
servicio, Lavandería.
 Azotea

b. Ingresos y escaleras

Presenta un ingreso peatonal, Cuenta con un núcleo de escaleras

para trasladarse a los niveles superiores, el edificio se organiza
atreves de un eje lineal (escaleras) que distribuye a cada uno de los
departamentos.

INGENIERIA CIVIL 5
UNIVERSIDAD PRIVADA DEL NORTE

Está diseñada en dos tramos, con ancho de 1.10 mts. Con escalones
de 17.5 cm. por 25 cm. Esta va desde Planta Baja, hasta el techo y
está en el centro del edificio.

c. Estacionamientos
El EDIFICIO cuenta con un estacionamiento ubicado en el exterior
con un área verde.

d. Iluminación y Ventilación
Todos los ambientes sin acepción cuentan con la iluminación y
ventilación necesaria como lo indica el REGLAMENTO NACIONAL
DE EDIFICACIONES.

3. Perímetros y Áreas:

ESTANCIA SUPERFICIE ÚTIL (m2) SUPERFICIE CONSTRUIDA (m2)

NIVEL 1
Estacionamiento 33 31.5
Hall-Recibo 7.68 7.68
Sala 22.78 19.56
Comedor 22.78 19.17
Jardines 24.72 24.72
Comedor de Diario 4.5 4.5
Cocina 6.93 6.93
Servicio Higiénico 1.9 1.9
TOTAL NIVEL 1 124.29 115.96
NIVEL 2
Dormitorio
16.52 15.22
Principal
Estar TV. 11.2 11.9
Dormitorios 10.62 7.2
Patio 5.17 5.17
Servicios
9.06 9.06
Higiénicos
TOTAL NIVEL 2 52.57 48.55
NIVEL 3
Terraza 33.77 29.61
Cuarto Taller 9.72 9.72
Deposito 2.75 2.75
Estudio 10.22 11.52

INGENIERIA CIVIL 6
UNIVERSIDAD PRIVADA DEL NORTE

Dormitorio
6.55 6.55
Servicio
Lavandería 7.22 6.51
Servicio Higiénico 2.15 2.15
TOTAL NIVEL 3 72.38 68.81
NIVEL 4
Azotea 51.94 50.53
TOTAL NIVEL 4 51.94 50.53

4. Terminaciones – Acabados:

Se utilizarán materiales no tóxicos, y los procesos serán en lo posible

los que impacten en menor cuantía en el medio ambiente.

Pisos
Los pisos de los espacios exteriores serán de cemento pulido gris,
según diseño. En el interior de cada Departamento Serán de piso
laja arequipeña de 0.60 x 0.60 de acuerdo con las especificaciones
técnicas, escaleras con porcelanato keraben 0.50 x 0.50.
Zócalos y Contra zócalos
Serán de acuerdo con el piso, en la forma, tamaño y color señalados
en los planos y especificaciones técnicas.
Revestimiento de Paredes
Las paredes de Concreto armado serán tartajeadas con cemento
frotachado y pintadas con pintura satinada, de acuerdo con las
especificaciones técnicas. Las paredes de cocina, baños y
lavandería será de mayólica ariana gris 0.25 x 0.40 y mayólica celima
Bianchi 0.25 x 0.40.
Revestimiento de Techos
Los cielos rasos de los techos serán tarajeadas con cemento
frotachado y pintadas con pintura satinada, de acuerdo con las
especificaciones técnicas.

Pintura
Se utilizará pintura ecológica en el revestimiento de paredes y
techos, previo blanqueado de las superficies, de acuerdo con las
especificaciones técnicas del producto.
Los colores quedan por definir en obra. En estructuras metálicas se
utilizará base anticorrosiva y acabado epóxico. En carpinterías de

INGENIERIA CIVIL 7
UNIVERSIDAD PRIVADA DEL NORTE

madera se realizará un sellado y laqueado color natural, de acuerdo

a las especificaciones técnicas.

Aparatos Sanitarios
Se utilizarán aparatos sanitarios de fabricación nacional en la forma,
colores y cantidad que señalan los planos y especificaciones
técnicas. Las mesadas para lavatorios y lavaderos serán fabricadas
en obra y enchapados con cerámica de 0.25x0.40 de acuerdo con
las especificaciones técnicas.
Vidrios
Los vidrios serán del color, traslucido – sistema directo

Puertas y Ventanas
Serán de madera dura y contra placadas, con las dimensiones y
forma señaladas en los planos y especificaciones técnicas.

Carpintería
La carpintería será de acuerdo con el caso de madera de primera.

Cerraduras
Serán de fabricación nacional en la forma, colores, términos y
características que señalan las especificaciones técnicas.

INGENIERIA CIVIL 8
UNIVERSIDAD PRIVADA DEL NORTE

MEMORIA DESCRIPTIVA DE INSTALACIONES SANITARIAS

III. PROYECTO DE INSTALACIONES SANITARIAS:

1. Ubicación
La vivienda multifamiliar se encuentra ubicada en la Urb. Virgen del Rosario
Mz E Lt 15, S.M.P, provincia y región de Lima.

2. Generalidades

El proyecto consiste en habilitar de agua potable fría, el agua caliente y el

desagüe doméstico (alcantarillado) se encuentran en proceso de evaluación
para la vivienda unifamiliar que consta de 3 pisos y azotea, el cual se
desarrollara sobre un área de terreno de 160 m 2.

3. Sistema de Agua Potable

El abastecimiento de agua es a través de una conexión domiciliaria de agua

potable de la red pública, la cual no va contar con cisterna de agua.

3.1 Sistema de agua fría

El abastecimiento de agua fría se recibirá a partir de la red pública que

corre por el frente de la propiedad a través de una conexión domiciliaria
normal de 1” Ø, la distribución a los servicios será por gravedad de
donde salen los alimentadores que llegan a los medidores ubicados en
cada nivel para el correspondiente control del consumo de agua.

Así mismo, se ha previsto una conexión by pass, con válvula check y

válvula de compuerta, que permita una alimentación de agua, directa a
los servicios del primer nivel. Las válvulas de cierre se ubicarán en
nichos o cajas en la pared.

3.2 Sistema de agua caliente

El proyecto por el momento no cuenta con sistema de agua caliente

INGENIERIA CIVIL 9
UNIVERSIDAD PRIVADA DEL NORTE

4. Sistema de desagüe

El proyecto por el momento no cuenta con sistema de desagüe.

5. Consumo de agua

El presente proyecto de Instalaciones Sanitarias ha sido elaborado de

acuerdo con las Normas estipuladas en el Reglamento Nacional de
Construcciones, Norma IS-010- Instalaciones Sanitarias para Edificaciones.
Aplicando las dotaciones reglamentarias para la vivienda proyectada en un
lote de 160 m2, el consumo de agua ha sido estimado en 0.95 lts/seg.

INGENIERIA CIVIL 10
UNIVERSIDAD PRIVADA DEL NORTE

DATOS
 PM: 21 M.C.A.
 Ps : 2 M.C.A.
 Tubería PVC C- 10
 Coeficiente de Rugosidad : PVC = 150

CÁLCULOS
Desarrollo:
1°

𝑯𝒇𝑫 = PM - (Ht + Ps)

= 21 m.c.a. - (8.85 mt. + 2 m.c.a)
𝐻𝑓𝐷 = 10.15 mt.

2°
NIVELES APARATOS U.G TOTAL U.G.
PRIMER NIVEL ½ BAÑO 4
Lavadero cocina 3 11
Grifo Riego (2 unid.) 2* 2

SEGUNDO NIVEL ¾ BAÑO (3 unid.) 6*3 18

TERCER NIVEL ¾ BAÑO 6
Lavadero ropa 3 13
Lavadora 4
TOTAL 42

𝑸𝑴𝑫𝑺 : 0.95 lt. /seg.

INGENIERIA CIVIL 11
UNIVERSIDAD PRIVADA DEL NORTE

CÁLCULOS POR TRAMOS

TRAMO A-B
42 UG < > 0.95 lt./seg.
 Φ 1”
 L= 10 m.
 V=1.875 m./seg. (Anexo 1)
 S= 0.15 (Anexo 2)

 𝐻𝑓𝐿 = S*L = 0.15 *10 = 1.5 m

 LONG EQUIV * ACCESORIO

Codo 45° * 1” < > 1 * 0.477 = 0.48 m
Codo 90° * 1” < > 6 * 1.023 = 6.14 m.
Valv compta < > 1 * 0.210 = 0.21 m.
TEE 1” y 1” < > 1 * 2.045 = 2.05 m.
Total: 8.88 MT

 𝐻𝑓𝐴 = 0.15 * 8.88= 1.332 m.

 𝐻𝑓𝐴−𝐵 = 1.5 + 1.32 = 2.83 m.
 PA = 21 MCA
 PB= PA – Hf A-B -1.20
PB= 21 – 2.82-1.0
PB= 17.17 m.

TRAMO B-C
40 UG < > 0.91 lt/seg
 Φ 1”
 L= 2.4 m
 V=1.796 m/seg
 S= 0.138

 LONG EQUIV * ACCESORIO

TEE 1” y 1” < > 2.05 m.

 𝐻𝑓𝐵−𝐶 = 0.138 + 4.45 = 0.614 m.
 PC= 17.17 – 0.614 = 16.556 m.

INGENIERIA CIVIL 12
UNIVERSIDAD PRIVADA DEL NORTE

TRAMO C-D
28 UG < > 0.76 lt/seg.
 Φ 1”
 L= 3.025 m.
 V=1.4 m/seg
 S= 0.087

 LONG EQUIV * ACCESORIO

TEE 1” y 1” < > 2.05 m.

 𝐻𝑓𝐶−𝐷 = 5.075 + 0.087 = 0.442 m.
 PD= 16.556 – 0.442 = 16.11 m.

TRAMO D-E
24 UG < > 0.61 lt/seg.
 Φ 1”
 L= 3.825 m.
 V=1.2 m/seg
 S= 0.065

 LONG EQUIV * ACCESORIO

TEE 1” y 1” < > 2.05 MT

 𝐻𝑓𝐷−𝐸 = 5.875 + 0.078 = 0.38 m.
 PE= 16.11 – 0.38 = 15.73 m.

TRAMO E-F
22 UG < > 0.58 lt/seg.
 Φ 1”
 L= 0.675 m
 V=1.14 m/seg
 S= 0.06

 LONG EQUIV * ACCESORIO

TEE 1” y 1” < > 2.05 m.

 𝐻𝑓𝐸−𝐹 = 2.725 + 0.06 = 0.163 m.
 PF= 15.73 – 0.163 = 15.567 m.

INGENIERIA CIVIL 13
UNIVERSIDAD PRIVADA DEL NORTE

TRAMO F-G
16 UG < > 0.46 lt/seg.
 Φ 1”
 L= 2.675 m
 V=0.908 m/seg
 S= 0.039

 LONG EQUIV * ACCESORIO

TEE 1” y 1” < > 1 = 2.05 m.

 𝐻𝑓𝐹−𝐺 = 4.725 + 0.039 = 0.2126 m.
 PG= 15.567 – 0.184 = 15.38 m.

TRAMO G-H
13 UG < > 0.40 lt/seg
 Φ 1”
 L= 0.225 m
 V=0.789 m/seg
 S= 0.03

 LONG EQUIV * ACCESORIO

TEE 1” y 1” < > 1 = 2.05 m.

 𝐻𝑓𝐺−𝐻 = 2.275 + 0.03 = 0.068 m.
 PH= 15.38 – 0.068 = 15.312 m.

TRAMO H-I
6 UG < > 0.25 lt/s
 Φ 3/4”
 L= 6m
 V=0.877 m/seg
 S= 0.043

 LONG EQUIV * ACCESORIO

TEE 3/4” X 3/4” < > 1.65 m.

RED 1” X 3/4” <> 0.21 m.
 𝐻𝑓𝐻−𝐼 = 7.86 + 0.043 = 0.337 m.
 PI= 15.312 – 0.337 - 6 = 8.975 m.

INGENIERIA CIVIL 14
UNIVERSIDAD PRIVADA DEL NORTE

TRAMO I-J
7 UG < > 0.28 lt/seg.
 Φ 3/4”
 L= 1.15 m
 V=0.98 m/seg
 S= 0.053

 LONG EQUIV * ACCESORIO

Codo 90° * 3/4” < > 8 * 0.78= 6.24 m.

Valv compta < > 1 * 0.164 = 0.164 m.
TEE 3/4” X 3/4” < > 1 * 1.654= 1.654 m.
Total: 8.058 m.

 𝐻𝑓𝐼−𝐽 = 9.208 * 0.053 = 0.488 m.

 PJ= 8.975 – 0.488 = 8.487 mt

TRAMO J-K
3 UG < > 0.12 lt/seg.
 Φ 1/2”
 L= 1.7 m.
 V=0.94 m/seg
 S= 0.062

 LONG EQUIV * ACCESORIO

2 CODOS 90° * 1/ 2 = 2*0.53= 1.06m.
RED 3/4” X 1/2” <> 0.164 m.
 𝐻𝑓𝐽−𝐾 = 2.924 x 0.062 = 0.18 m
 PK= 8.487– 0.18 – 0.8 = 7.507

INGENIERIA CIVIL 15
UNIVERSIDAD PRIVADA DEL NORTE

SUMATORIA DE LOS Hf

 𝐻𝑓𝐴−𝐵 = 2.83 m.
 𝐻𝑓𝐵−𝐶 = 0.614 m.
 𝐻𝑓𝐶−𝐷 = 0.442 m.
 𝐻𝑓𝐷−𝐸 = 0.38 m.
 𝐻𝑓𝐸−𝐹 = 0.163 m.
 𝐻𝑓𝐹−𝐺 = 0.2126 m.
 𝐻𝑓𝐺−𝐻 = 0.068 m.
 𝐻𝑓𝐻−𝐼 = 0.337 m.
 𝐻𝑓𝐼−𝐽 = 0.488 m.
 𝐻𝑓𝐽−𝐾 = 0.18 m

TOTAL = 5.7146 m.

Hf < 57% 𝑯𝒇𝑫

INGENIERIA CIVIL 16
UNIVERSIDAD PRIVADA DEL NORTE

ANEXOS:

1. VELOCIDAD DE DISEÑO

𝑄
V= 1.974 *
𝐷2
Q: Caudal en L/seg.
D: Diámetro de la tubería en pulg.

2. HANZEL WILLIAM

𝑯𝒇𝑳 = S*L

𝑸𝟏.𝟖𝟓
𝟏. 𝟕𝟒𝟏 ∗ 𝑪
𝑯𝒇𝑳 = ∗𝑳
𝑫𝟒.𝟐𝟕

𝐻𝑓𝐿 = Pérdida de carga en tubería

Q: Caudal en L/seg.
C: Coeficinte de rugosidad PVC: 150
D: Diámetro de la tubería en pulg.
L: Longitud de la tubería en m.

INGENIERIA CIVIL 17
UNIVERSIDAD PRIVADA DEL NORTE

CONCLUSIONES

o Es fundamental el uso de la Normativa Peruana de Instalaciones

Sanitarias IS.010, nos sirve para realizar los cálculos solicitados.
o Es necesario conocer cuál es el número de aparatos sanitarios en
cada ambiente del domicilio, para así comenzar a realizar los
cálculos de diámetro de tuberías de desagüe.
o Los diámetros de las tuberías fueron halladas apoyadas en el
Método de Hunter.
o Cumple con Hf < HfD el porcentaje no es mayor al 80% de Hf.

BIBLIOGRAFÍA

 [Link]
ursos-jornadas-exposiciones/[Link]
 [Link]
Solo_Saneamiento.pdf
 [Link]
e_agua_en_edificios
 [Link]
 [Link]
55996312

INGENIERIA CIVIL 18
