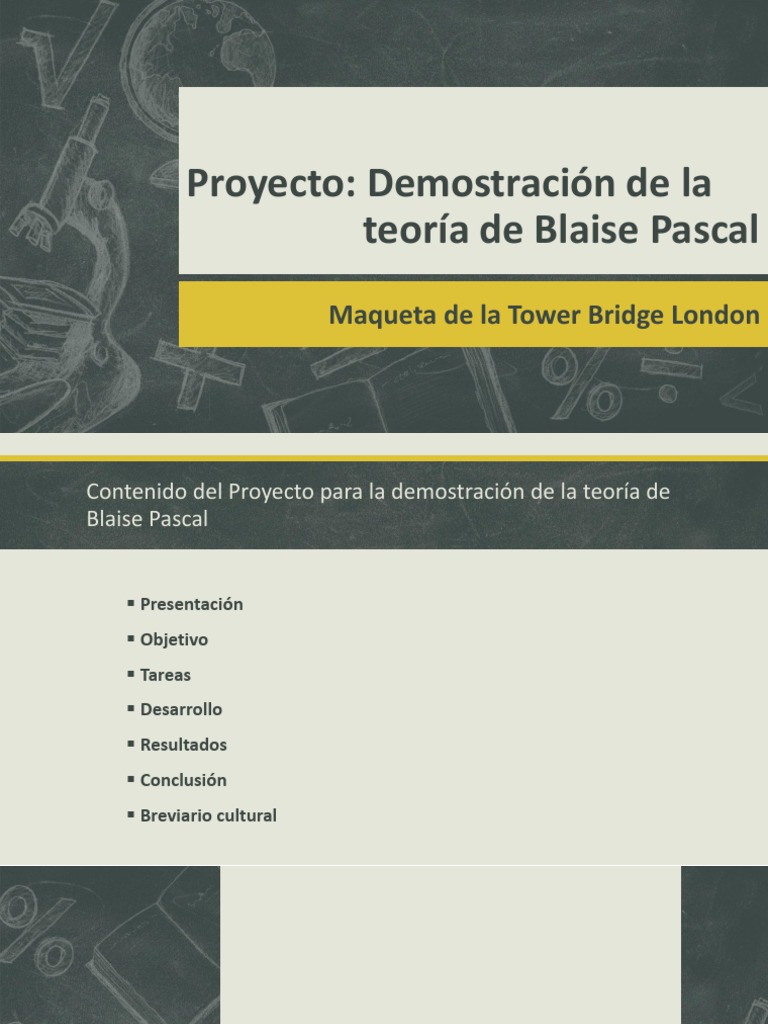

Presentación
Objetivo
Tareas
Desarrollo
Resultados
Conclusión
Breviario cultural
Presentación
PRESENTACIÓN
El presente proyecto, tiene como finalidad cumplir con una tarea escolar
de tercer grado de secundaria, en la que piden el diseño de una maqueta
en la que se aplique el principio de Blaise Pascal.
Demostrar con una maqueta el uso del principio de Blaise Pascal que
indica: “La presión ejercida por un fluido incompresible y en equilibrio
dentro de un recipiente de paredes indeformables se transmite con igual
intensidad en todas las direcciones y en todos los puntos del fluido”.
Tareas
TAREAS
Maquetismo Estático
(http://maquetasestaticas.blogspot.mx/search?q=tower+bridge) En este
sitio existe información sobre la torre e imágenes de una maqueta.
Tipo de material a utilizar
1. Construcción de la base
2. Construcción del puente
3. Presentación de base y puente
4. Colocación del sistema hidráulico a la base
5. Unión de la base y puente
6. Construcción de las torres
DESARROLLO
12 cm
28 cm
Construcción de la base
Una vez trazada la figura en los bloques de unicel, con el cutter de hoja ancha
rebajar el unicel eliminando la zona coloreada en color rojo, hasta que la vista
superior del bloque sea similar a la segunda figura.
Realizar el mismo procedimiento para los dos bloques.
Construcción de la base
Sección 1
9 cm Sección 2
Sección 3
Construcción de la base
Sección 1
Construcción de la base
Sección1 2
Sección Sección 1
Construcción de la base
90°
6 cm
Construcción del puente
Recorta los palillos de madera (los de 20 cm de largo) de tal forma que puedan ir
colocados entre el rectángulo de PS de 24.5 cm y el palito de 24 cm, separados
cada uno de ellos por 2.5 cm.
24.5 cm
6 cm
Construcción del puente
Ahora recorta los palillos de mesa de tal manera que puedan ir colocados entre
los palillos colocados verticalmente. Esto le dará firmeza al puente.
Para evitar el desplazamiento, a los palillos que van unidos al PS se le afiló una
punta y se insertaron en él, pegándolos todos con silicón. Tres estructuras
similares van en cada rectángulo PS.
Construcción del puente
3.4 cm
Sección 1
5.6 cm
Colocación del sistema hidráulico a la base
J3A
T2
J25 T1
Y1
T3
J3B
Colocación del sistema hidráulico a la base
1. Pegar los émbolos de las jeringas con silicón a la parte inferior del puente.
2. Sujetar el puente a la base con cinta adhesiva o con papel y pegamento.
3. Probar el sistema, verificando que funcione adecuadamente.
Unión de la base y puente
1. Recorta por las líneas punteadas, las piezas del material impreso “Hojas
maqueta Tower Bridge.ppt”, las cuales ya están a la escala requerida.
2. En caso necesario (como las torres por ejemplo) une las partes para conformar
una sola pieza.
+ =
A B C
Construcción de las torres
3. Utilizando como patrón las piezas recortadas, trázalas sobre la placa de unicel.
Construcción de las torres
4. Únicamente para las caras laterales de la torre deberás reducir a cada lado el
espesor de la placa de unicel. Es decir, si la placa tiene un espesor de 1 cm;
deberás trazar el ancho de la cara con 2 cm menos (1 en cada lado).
3 cm
5 cm
3 cm
5 cm
Construcción de las torres
7. Una vez pegadas las piezas (papel y unicel) de las caras frontales y traseras de
las torres, ensamblarlas con las caras laterales de unisel.
8. Ya que este armada la torre, pegar las caras laterales de papel, utilizando
pegamento blanco.
Construcción de las torres
9. Pintar de color café o marrón los bordes visibles de unisel (parte superior).
10. Pegar las piezas que van al interior del túnel de las torres.
Preparación de la base de la maqueta
1. Presenta las bases de las torres con los puentes para determinar la distancia
entre ambas. Procura que las bases queden centradas en la base de la
maqueta.
2. Fija la base de la torre a la base de la maqueta, utilizando el alambre. Si lo
consideras necesario utiliza también pegamento blanco.
Colocación de las torres
1. Une la torre a la base, procurando que ésta quede centrada. Utiliza palillos de
mesa y pegamento blanco para unirlos de manera firme.
2. Recorta las piezas de la cúpula de la torre, del
material impreso “Hojas maqueta Tower
Bridge.ppt”, las cuales ya están a la escala
requerida. Ensámblalas y pégalas a la torre.
3. Realiza este procedimiento y el anterior para las
dos bases y torres.
Unión de ambas partes del puente
1. Recorta del material impreso “Hojas maqueta Tower Bridge.ppt”, las hojas de
la 23 a la 26.
2. Recorta un tramo de unicel de 57 x 3 cm. Si el largo del unicel del que
dispones no es suficiente, no importa, puedes unir dos o tres tramos, pero
utiliza palillos y pegamento blanco para darle firmeza.
Detallado del puente
5. Recorta tramos de unicel para realizar los barandales del puente, éstos deben
ser delgados de tal forma que se puedan doblar sin romperse.
6. Fórralos con el material impreso “Hojas
maqueta Tower Bridge.ppt”, hoja 26.
7. Pega los barandales en el puente,
utilizando pegamento blanco.
Resultados
RESULTADOS
T3
J3B
Breviario cultural
BREVIARIO CULTURAL
