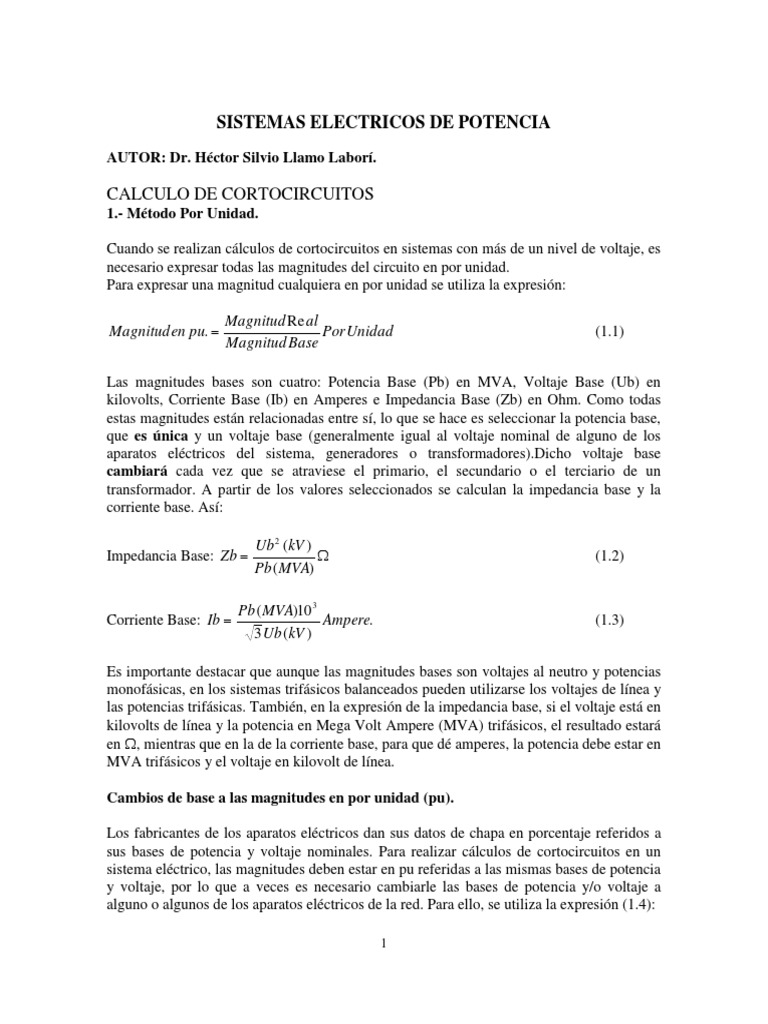

CALCULO DE CORTOCIRCUITOS
1.- Método Por Unidad.
Magnitud Re al
Magnitud en pu. Por Unidad (1.1)
Magnitud Base
Las magnitudes bases son cuatro: Potencia Base (Pb) en MVA, Voltaje Base (Ub) en
kilovolts, Corriente Base (Ib) en Amperes e Impedancia Base (Zb) en Ohm. Como todas
estas magnitudes están relacionadas entre sí, lo que se hace es seleccionar la potencia base,
que es única y un voltaje base (generalmente igual al voltaje nominal de alguno de los
aparatos eléctricos del sistema, generadores o transformadores).Dicho voltaje base
cambiará cada vez que se atraviese el primario, el secundario o el terciario de un
transformador. A partir de los valores seleccionados se calculan la impedancia base y la
corriente base. Así:
Ub 2 (kV )
Impedancia Base: Zb (1.2)
Pb ( MVA)
Pb ( MVA)10 3
Corriente Base: Ib Ampere. (1.3)
3 Ub (kV )
Es importante destacar que aunque las magnitudes bases son voltajes al neutro y potencias
monofásicas, en los sistemas trifásicos balanceados pueden utilizarse los voltajes de línea y
las potencias trifásicas. También, en la expresión de la impedancia base, si el voltaje está en
kilovolts de línea y la potencia en Mega Volt Ampere (MVA) trifásicos, el resultado estará
en , mientras que en la de la corriente base, para que dé amperes, la potencia debe estar en
MVA trifásicos y el voltaje en kilovolt de línea.
Los fabricantes de los aparatos eléctricos dan sus datos de chapa en porcentaje referidos a
sus bases de potencia y voltaje nominales. Para realizar cálculos de cortocircuitos en un
sistema eléctrico, las magnitudes deben estar en pu referidas a las mismas bases de potencia
y voltaje, por lo que a veces es necesario cambiarle las bases de potencia y/o voltaje a
alguno o algunos de los aparatos eléctricos de la red. Para ello, se utiliza la expresión (1.4):
1
2
Pb Ubd
Zpun Zpud n Por Unidad. (1.4)
Pbd Ubn
Ejemplo Numérico.
Exprese en por unidad, en las bases de 100 MVA y 10,3 kV en el generador las magnitudes
de un generador, un transformador y una línea cuyos datos son:
Solución.
Debido a las bases de potencia y voltaje dadas, hay que cambiarle las bases de potencia
(solamente) al generador y al transformador.
9% 10,5 100
Generador: X ' d 0,120 pu. (1.5)
100 100 80
10,5 100
Transformador: Xt 0,131 pu. pu. (1.6)
100 80
Línea: Como los datos de la línea están en unidades absolutas, lo que hay es que llevarlas a
pu en las bases dadas. Así:
5 j 20 5 j 20
ZL 0,0341 j 0,1366 pu. (1.7)
1212 146,41
100
0,0006
B 0,0006 Zb 0,0006 146,41 0,088 pu (1.8)
1
Zb
1- Los fabricantes de los aparatos eléctricos dan sus parámetros en por unidad.
2- Los aparatos eléctricos con características similares, tienen sus parámetros en por
unidad de valores similares. Por ejemplo, los transformadores de 110/34,5 kV tienen
una reactancia del 0,105 pu para capacidades entre 25 y 100 MVA.
3- La reactancia en por unidad de los transformadores los generadores y los motores
son indepedientes de su conexión en Y o .
4- La reactancia de los transformadores en pu es la misma referida al primario que al
secundario. Ejemplo.
2
Suponga un transformador de 80 MVA, 110/34,5 kV cuya reactancia de filtración en es,
referida al primario Xtp= 19,216 , referida al secundario Xts= 1,562 .
15,881
En pu, referida al primario será Xt p 0,105 pu. (1.8)
110 2
80
1,562
En pu, referida al secundario será Xt s 0,105 pu. LQQD. (1.9)
34,5 2
80
Introducción.-
Los SEP están formados por un gran número de elementos que contribuyen al proceso de
generación, transmisión y distribución de la energía eléctrica. Durante este proceso, el
sistema electroenergético puede encontrarse en diferentes estados o regímenes de operación
y también puede estar sometido a perturbaciones de naturaleza interna o externa que
provocan cambios en el propio régimen de operación.
Se define como régimen de operación a cierto estado del sistema eléctrico caracterizado por
los valores de la potencia activa (P), la potencia reactiva (Q), los voltajes en cada nodo en
módulo y ángulo ( U ) y la frecuencia (f).
Cuando el SEP trabaja en condiciones normales, o sea con una carga y una generación fijas,
entonces se puede decir que los parámetros de operación son constantes en el tiempo o
varían muy poco y sus valores están dentro de los valores de funcionamiento normal del
sistema, o sea, que en cada nodo los voltajes permanecen entre los valores mínimos y
máximos. permisibles y las transferencias de potencia por las líneas permanecen también
dentro de los límites permisibles. En este caso se dice que el sistema está en un Régimen
Estacionario Normal (REN). Lo que quiere decir que sus parámetros de operación son
constantes o varían muy poco alrededor de un valor permisible y están dentro de los límites
normales de operación.
Supóngase ahora que por cualquier motivo una planta generadora sale del sistema.
Inmediatamente se produce un déficit de potencia activa y reactiva que tiene que ser
cubierta por el resto de los generadores. Esto no sucede instantáneamente. La salida de la
planta generadora, al sobrecargar a las restantes, produce una disminución de la velocidad
de las mismas, hasta que los controles de velocidad de las turbinas logren restablecer la
velocidad sincrónica. Es decir, la frecuencia de operación del sistema cae, varían, las
transferencias de potencia por las líneas y los voltajes de los nodos, es decir los parámetros
de operación del sistema variarán hasta que el sistema logre estabilizarse pero con nuevos
parámetros de operación, que permanecerán de nuevo constantes, pero puede ser que no
3
dentro de los valores límites de operación, es decir, entre el régimen inicial y el final, que
son estacionarios pues sus parámetros no varían, va a existir un régimen que dura un
determinado tiempo en el que los parámetros de operación varían bruscamente hasta
estabilizarse de nuevo. Este régimen se conoce con el nombre de Régimen Transitorio
Normal (RTN) y el régimen final alcanzado es el Régimen Estacionario Postavería
(REPA). El tránsito entre los tres regímenes se muestra en la figura 2.1.
Un caso de régimen transitorio normal es el que se produce en el sistema cuando hay una
variación pequeña de la carga en un nodo, y un régimen de transitorio de emergencia es el
que se produce cuando no se aísla rápidamente la línea en la cual ocurre un cortocircuito.
Según la velocidad con que varían los parámetros del régimen, se clasifican en:
4
Naturaleza: Electromagnética.
3- Lentos. La oscilación de las máquinas sincrónicas durante los fenómenos de estabilidad.
Tiempo de duración: Hasta 1 minuto.
Naturaleza: Electromecánica.
Definición de cortocircuito.-
IC ZL
EG U1 S ZC UC
Referencia
Resumiendo, se modifican los parámetros del REN existentes antes del cortocircuito.
5
Bifásicos.- Cuando hay contacto entre dos fases sin involucrar la tierra.
Características: Se produce un desbalance en el sistema. Producen las menores corrientes
de cortocircuito. Frecuencia de ocurrencia 10% del total. Se utilizan en el
ajuste de protecciones cuando se busca la corriente mínima.
A través de una impedancia Zf.- Si Zf 0 o sea si existe impedancia entre las fases o a
tierra dependiendo del tipo de falla. Por ejemplo, la impedancia de falla en el caso de que
ocurra un arco entre el conductor y la torre de una línea de transmisión a través de un
aislador como se muestra en la figura 1.3 es:
Ra
Re
Rt
Donde: Ra= Resistencia del arco que es función de la corriente, la velocidad del viento y la
longitud del arco).
Re= Resistencia de la estructura.
Rt= Resistencia de puesta a tierra de la estructura.
6
Efectos de los cortocircuitos.-
Los cortocircuitos tienen efectos perjudiciales que tienen que ver con los esfuerzos
mecánicos y térmicos que producen cuando las altas corrientes asociadas con ellos circulan
por las máquinas eléctricas: Las fuerzas de atracción y repulsión que se generan
internamente pueden sacar de sus posiciones a los devanados de las máquinas y las altas
temperaturas pueden provocar daños irreversibles en el aislamiento de las mismas. Así, los
dispositivos de protección deben ser calculados para evitar esos daños. Hay dos formas de
limitar los efectos de los cortocircuitos:
Los SEP trifásicos balanceados existen sólo teóricamente. para facilitar su análisis circuital
y porque, en la práctica, en muchos casos este desbalance puede ser despreciado.
Hay situaciones de emergencia, cuando ocurren fallas asimétricas, hay cargas
desbalanceadas, conductores abiertos, etcétera, en que el desbalance no se puede despreciar
y en esos casos hay que utilizar una herramienta matemática debida a J. L. Fortescue quien
en 1918 presentó un método para descomponer un sistema de “n” fasores desbalanceados
en la suma de “n” sistemas de fasores balanceados llamados Componentes Simétricas.
C B A
C
B
C
= + +
A A
C A
B B
7
Donde:
El sistema de fasores de secuencia positiva coincide con la secuencia del sistema original
desbalanceado
El sistema de fasores de secuencia negativa tiene secuencia contraria al original.
El sistema de secuencia cero tiene la misma fase y el mismo módulo.
1 1 1
Ia I
I 1 2
a0
b a a I a1 (3.2)
I c
1 2 Ia2
a a
I a0 1 1 1 Ia
I 1 1 a a 2 Ib
a1 3 (3.4)
Iaa 2 1 a 2 a I c
1 1 1
Ia0 = (I a I b I c ) , Ia1 = ( I a aI b a 2 I c ) , Ia2 ( I a a2 I b aIc ) (3.5)
3 3 3
8
Impedancias de secuencias de los elementos de los SEP.
Sobre la base de las características particulares de las componentes simétricas, así como de
lo relacionado con el cálculo de los parámetros de las líneas de transmisión queda claro que
las impedancias de secuencia (+) y (–) de los elementos lineales, bilaterales y pasivos son
iguales entre sí, por ser independientes de la secuencia del sistema de voltajes aplicado. Sin
embargo las impedancias de secuencia cero difieren de las de secuencia positiva y negativa
porque el campo magnético asociado con la secuencia cero es diferente al asociado con la
secuencia positiva y negativa. Por ejemplo en las líneas de transmisión si éstas se alimentan
con voltajes de secuencia cero, las concatenaciones de flujo por unidad de corriente en cada
fase serán mayores que si se alimentan con voltajes de secuencia positiva y negativa,
(partiendo de módulos iguales), porque los flujos en cualquier punto alrededor de los
conductores se sumarán en fase, lo que implica que sean mayores las impedancias de
secuencia cero que las positivas y negativas. Sin embargo, en las máquinas rotatorias, como
son elementos activos, las impedancias de secuencia son todas diferentes entre sí.
A continuación, se analizarán las características de las impedancias de secuencia de los
aparatos que constituyen los SEP.
Z1 = Z2. (3.6)
Transformadores.
X1=X2=X0. (3.7)
9
Máquinas sincrónicas.
Tabla 3.1.- Valores típicos de reactancia de una máquina sincrónica de dos polos.
10
4.- Redes de secuencia positiva, negativa y cero de los elementos de un SEP.
Zi Zi
Bi/2 Bi/2
Figura 4.1.- Circuitos equivalentes de las líneas de transmisión para las diferentes
secuencias.
i = 0, 1, 2.
Máquinas rotatorias.-
La red de secuencia positiva de un generador sincrónico está formada por una fuerza
electromotriz (fem) en serie con o detrás de una reactancia (Xd) que puede ser la
subtransitoria (X”d), la transitoria (X’d) o la sincrónica (Xd) (ver la figura 4.2).
Ia1 Xd
E Ua1
Neutro.
11
Ua1= Ed I a1 X d , Ua1 = Ed I a1 X d , Ua1 = Ed Ia1 X d . (4.1)
La red de secuencia negativa tiene la forma que se muestra en la figura 4.3. En la misma no
aparece una fem de dicha secuencia porque se supone que las máquinas en buen estado
generan voltajes balanceados y por ende no generan voltajes de secuencia negativa.
Ia2 X2
Ua2
Neutro.
En las redes de secuencia positiva y negativa la barra de referencia era el neutro , pues
como son representaciones de sistemas balanceados no circula corriente ni por él ni por la
tierra estando ambos al mismo potencial.
En el caso de la red de secuencia cero, circulará corriente por el neutro y por la tierra por lo
que la referencia es la tierra. El circuito equivalente de secuencia cero dependerá entonces
de como esté conectado el neutro del generador.
Por otro lado, si por los devanados de un generador circulan corrientes de secuencia cero
como se indica en la figura 4. 4 por la tierra y por el neutro deberá circular una intensidad
de corriente igual a 3 veces la que circula por cada fase, pero como la red de secuencia es
una representación monofásica la corriente que circulará por la red de secuencia cero será
Ia0 y la impedancia entre neutro y tierra deberá representarse por 3 veces su valor para que
nos dé correctamente la caída entre neutro y tierra
12
Iao Xg0 p
p
3Zn Uao
Zn
Xg0
Tierra
Fig. 4.4.- Red de secuencia cero de un generador conectado en estrella con el neutro
conectado a tierra a través de una impedancia Zn.
Según el valor y tipo de puesta a tierra se pueden tener los siguientes casos:
Zo = Xgo + 3Zn.
(4.4)
Si el generador esta conectado en delta () entonces la corriente de secuencia cero puede
circular dentro de la delta, pero ni tiene contacto con la referencia ni puede salir a la línea y
por eso el punto “p” aparece aislado o “colgando” (ver la figura 4.5).
p Xg0
Ia0 p
Uao
Xg0
Tierra.
Resumen: Sólo la red de secuencia positiva tiene fem., y la red de secuencia cero depende
de cómo esté conectada la máquina.
13
Redes de secuencia de los transformadores de dos devanados.-
En los transformadores de gran tamaño, del orden de los MVA, es normal despreciar la
rama de magnetización y el circuito equivalente se representa por una simple impedancia
que es la reactancia de filtración como se muestra en la figura 4.6. No se muestran las
conexiones de los devanados primarios y secundarios del transformador porque ambas
redes de secuencia son independientes de dicha conexión.
p Xt s
Donde i=1, 2
p s Uais
Uaip
Neutro.
p Xt s
p s
Figura. 4.7.- Conexión Y-D con el neutro conectado a tierra a través de una impedancia Zn.
Para que por uno de los devanados del transformador circule una corriente de secuencia es
necesario que exista su reflejo en el otro devanado. La corriente de magnetización es la
única corriente que circula por el primario y no tiene su reflejo en el secundario del
transformador, por lo que en el caso de las corrientes de secuencia cero para que circule por
un devanado tiene que poder circular por el otro. En el caso del transformador cuya
14
conexión se muestra en la figura 4.7 por el primario podrá circular corriente de secuencia
cero pues tiene su retorno por tierra, y estas corrientes inducirán en el secundario voltajes
de secuencia cero que producen corrientes que se quedarán circulando dentro de la delta del
secundario por estar en fase por lo que no saldrán a línea, de ahí que el circuito equivalente
que asegura que circule secuencia nula en línea en el primario y no en la línea del
secundario es el que se muestra.
Conexión .
p Xt s
p s Ia0
Uaop Uaos
Tierra.
p Xt
s
p s
Uaop Uaos
Y Tierra.
En este caso, como el neutro de la conexión Y esta aislada de tierra no podrá circular
secuencia cero por el primario y por lo tanto tampoco circulará por el secundario, el circuito
equivalente de la secuencia cero estará abierto no permitiendo la circulación en línea ni en
fase de las corrientes de secuencia cero.
15
Conexión YY con ambos neutros conectados a tierra de forma efectiva.
p Xt s
p s
Uaop Uaos
Tierra.
Figura 4.10.- Conexión Y-Y con los neutros del primario y el secundario conectados a
tierra y su red de secuencia cero.
En este caso la secuencia cero circula por el primario y por el secundario pues tiene retorno
por tierra en ambos lados, también puede salir a la línea y la red de secuencia cero tiene
continuidad entre ambos devanados.
Al igual que en el caso de los transformadores de dos devanados, los de tres devanados son
circuitos estáticos por lo que sus redes de secuencia (+) y (-) son idénticas e independientes
del tipo de conexión, como se muestra en la figura 4.11.
Xp Xs
Xt
Ua1p Ua1s
Ua1t
Neutro.
Los valores de las impedancias transferenciales del primario al secundario (Xps), del
primario al terciario (Xpt) y del secundario al terciario (Xst) se obtienen de las pruebas de
cortocircuito del transformador y a partir de ellas se pueden obtener las reactancias del
primario (Xp),del secundario (Xs) y del terciario (Xt).
La figura 4.12 muestra las conexiones del primario, el secundario y el terciario que se
establecen para medir los datos de chapa de los transformadores de tres devanados:
16
Xst = Xs + Xt: Se mide por el secundario con el terciario en cortocircuito y el primario
abierto.
T T T
A partir del sistema de ecuaciones obtenidos de las pruebas señaladas en la figura 4.12 se
obtienen los valores de las reactancias del primario (Xp), el secundario (Xs) y el terciario
(Xt). Así:
Los valores de las reactancias Xp, Xs y Xt se deben expresar en pu. En el caso de los
transformadores de dos devanados los MVA del primario y del secundario son iguales, pero
en los transformador de tres devanados pueden ser diferentes. A continuación, mediante un
ejemplo numérico, se explicará cual es el procedimiento para expresar las reactancias de un
transformador de tres devanados en las mismas bases.
Ejemplo numérico.
Obtener el circuito equivalente del transformador de tres devanados cuyos datos son:
Los datos de chapa de los transformadores están en porcentaje con respecto a las bases de
potencia y voltaje del lado por donde se midieron.
Si se escogen bases de 15 MVA y 66 kV en el primario, hay que cambiarle la base de
potencia a la reactancia Xst porque se mide por el secundario donde la potencia base es de
10 MVA. Así:
17
8% 15
X st ( )( ) 0,12 pu.
100 10
Conexión Y con el neutro de la Y conectado a tierra a través de una impedancia Zf.
3Zn Xp Xs
P S S
P
Xt
T
S
Dada las conexiones mostradas, la corriente de secuencia cero podrá circular dentro de los
devanados secundario y terciario porque están conectados en y la Y tiene el neutro
conectado a tierra, pero no pueden salir a la línea en dichos devanados y por eso los puntos
“t” y “s” aparecen colgando.
18
Recomendaciones.
Para evitar errores en las conexiones se recomienda cumplir con los tres aspectos
siguientes.
1.- El punto común del circuito equivalente del transformador de 3 devanados es ficticio
por lo que no se puede desconectar ni conectar nada a él.
2.-Todos los devanados conectados en delta deben conectarse a la referencia para que la
secuencia cero circule en su interior.
3.-Entre el punto de conexión de cualquier devanado conectado en delta y la referencia no
puede conectarse ningún elemento del circuito, pues equivaldría, físicamente, a abrir la
y conectarlo en serie con el devanado.
Su conexión es o Y con el neutro aislado. Entre sus ventajas está que si una fase hace
contacto con la tierra, las protecciones no operan y da tiempo a localizar la falla
manteniendo los equipos involucrados funcionando. Esta característica hace que se utilice
en los lugares donde no puede faltar la energía eléctrica como en los circuitos del servicio
de plantas en las centrales termoeléctricas (bomba de alimentación de la caldera, tiro
forzado, etcétera). En la pizarra general de distribución de esos circuitos deben existir
indicadores de fallas a tierra para conocer que existe y buscarla rápidamente ya que una
segunda conexión a tierra sí provocará la operación de las protecciones.
19
Si la reactancia es de un valor tal que Xo/X1 < 3 la puesta a tierra se considera efectiva a
pesar de la reactancia.
Si la relación Xo/X1 es > 3 entonces se considera puesto a tierra a través de una reactancia.
Los sistemas puestos a tierra a través de una resistencia tienen muy buen comportamiento
con respecto a los sobrevoltajes.
Ventajas.
Para calcular cortocircuitos en los SEP es necesario conocer las cuatro posibles fuentes de
corrientes de cortocircuito a una falla en un punto o una barra cualquiera del mismo. Éstas
son:
Si se analizan las características de los cuatro aportes anteriores se pueden sacar las
siguientes conclusiones:
1- El mayor aporte es el del SEP y es además el que más lentamente disminuye debido a su
gran fortaleza y alta constante de tiempo.
2- Le sigue en orden de importancia, por el valor del aporte, la generación propia, lo que se
explica por el hecho que la excitación de los generadores, tiende a mantener el voltaje
terminal en condiciones de cortocircuito y además tiene un motor primario cuyo sistema
de regulación tiende a mantener constante la velocidad del generador.
3- Los motores sincrónicos debido a que tienen excitación independiente mantienen durante
más tiempo el voltaje terminal y sus aportes demoran más tiempo en caer que los
motores de inducción que como reciben la corriente de excitación del sistema, al
disminuir el voltaje en condiciones de cortocircuito tienden a disminuir sus aportes de
forma más rápida.
4- En el caso de los motores de inducción, al ocurrir un cortocircuito, el voltaje terminal cae
bruscamente a valores que pueden ser cercanos a cero dependiendo del lugar del
cortocircuito, pero por el teorema de las concatenaciones de flujo constantes, el flujo del
20
rotor no puede variar instantáneamente además, por la inercia, el rotor demora un cierto
tiempo en detenerse, lo que explica que aporten una corriente al cortocircuito que decae
más rápidamente que las demás.
1- El olvido de retirar las conexiones a tierra de seguridad cuando se concluye algún trabajo
para el cual se ha solicitado la correspondiente vía libre, lo que origina un cortocircuito
trifásico.
2- En el caso de una red soterrada con cables trifásicos una falla no eliminada a tiempo
puede quemar el aislamiento y propagarse hasta unir las tres fases.
3- Para el mismo tipo de red anterior, un equipo pesado puede cortar un alimentador
uniendo las tres fases.
En el caso de los cálculos manuales, para simplificar, se pueden hacer las siguientes
suposiciones:
Las dos primeras suposiciones permiten, si es necesario, sustituir dos o más generadores
conectados en paralelo por uno equivalente, pues de ellas se desprende que todas sus
fuerzas electromotrices (fem) son iguales y están en fase (ver la figura 6.1.1).
21
60 MW
60 MW 180 MW
60 MW Generador
Equivalente.
La figura 6.1.1 muestra tres generadores de 60 MW con una reactancia subtransitoria igual
a 0,09 pu. El generador equivalente que lo sustituye en los cálculos de cortocircuitos es de
180 MW y su reactancia el resultado de obtener la combinación en paralelo de las tres
componentes es decir
0,09
X eq 0,03 pu.
3
A
Ia Ua
Zf
B
Ib Ub
Zf
C
Ic Uc
Zf
In=0
22
Condiciones de los voltajes y las corrientes en el punto de falla.
Ui = Zf Ii i= a, b c (6.1.2)
Ejemplo numérico.
MVA B=100
(1) (2)
Xg=0,18 pu. Xt=0,13 pu.
10,3 kV 121 kV
Como el sistema permanece balanceado durante la falla, sólo se necesita la red de secuencia
positiva. Todas las magnitudes dadas están en pu en las bases de 100 MVA y 121 kV en la
línea, por lo que la red de secuencia positiva será la que se muestra en la figura 6.1.4 (a),
(b) y (c).
10
Ia1 j 3,2258 pu. Para un cortocircu ito en la barra (2)
j 0,31
Como era de esperarse, el cortocircuito en los terminales del generador (nodo 1) es mayor
que en la barra 2 porque no incluye el efecto atenuador de la impedancia del transformador.
Expresadas en ampere.
100 103
Para el cortocircuito en la barra 1: Ia1 5,5555 31140 A (muy gra nde)
3 10,3
100 103
Para el cortocircuito en la barra 2,(en el transformador): Ia1T 3,2258 1539 A
3 121
Se deja al alumno analizar el por qué de esta notable diferencia si se tiene la misma
corriente en pu.
Figura 6.1.4.- Redes de secuencia positiva del monolineal de la figura 6.1.3 para fallas en
las barras (1) y (2).
24
6.2.- Nivel de cortocircuito en MVA.
Suponga que el resto de un SEP está representado por 5000 MVA de falla. En Ohm, la
reactancia que representa dichos MVA es:
U 2 nom
Xcc (6.2.1.1)
MVAcc
U 2nom (kV )
Xcc ()
Llevada a pu. MVAcc pu. (6.2.1.2)
Zb () U 2b (kV )
Pb ( MVA)
2
Pb Unom
Xcc pu (6.2.1.3)
MVAcc Ub
La expresión anterior muestra que la Xcc se puede calcular dividiendo la potencia base
entre los MVA de cortocircuito únicamente cuando el voltaje base es igual al voltaje con
que se calcularon los MVA de cortocircuito. Este voltaje denominado aquí “nominal”, y
tomado como 110 kV, puede ser el voltaje utilizado por el fabricante de un interruptor para
calcular sus MVA interruptivos y si es así, es de gran importancia utilizar ese mismo valor
de voltaje para calcular los MVA de falla del sistema para que sean comparables.
25
7.- Cortocircuito monofásico en los SEP. Su representación mediante barras ficticias.
Iao 1 1 1 Ia
Ia1 1 1 a a 2 0 (7.3)
3
Ia 2 1 a 2 a 0
Iao 1 1 1 Ia
Ia1 1 a
1
a 2 0 (7.4)
3
Ia 2 1 a 2 a 0
Iao 1 1 1 Ia
Ia1 1 1 a a 2 0 (7.5)
3
Ia 2 1 a 2 a 0
A Zf
Ia Ua
B
Ib Ub
C
Ic Uc
In=0
Z1 Ia1
Sec. + Ua1
Z2 Ia2
Sec. - Ua2 Ia1=Ia2=Iao
Z0 Ia0
Sec. 0 Ua0
La mejor manera de obtener las expresiones para calcular las corrientes debidas a los
cortocircuitos de cualquier tipo es mediante la interconexión de las redes de secuencia.
Como esta falla desbalancea el circuito y comprende la tierra son necesarias las tres redes
de secuencia (+ - y 0). La condición de que las tres corrientes de secuencia son iguales
indica que las redes tres redes deben conectarse en serie entre el punto de falla y la
referencia como se muestra en la figura 7.2.
Aplicando la primera ley de Kirchhoff en las tres redes de la figura 7.2 se obtiene el valor
de la corriente Ia1 en función de elementos conocidos. Así:
U pf
Ia1 Si Z F 0 (7.6)
Z1 Z 2 Z 0
Con la expresión anterior sólo se tiene una de las tres componentes de secuencia por lo que
hay que aplicar la expresión que relaciona las componentes de fase con las de secuencia o
sea
27
(I)=(S)(Is) (7.7)
Ia 1 1 1 Ia1
Ib 1 a 2 a Ia1 (7.8.)
Ic 1 a a 2 Ia1
Indicación: 1+a2+a=0
En el epígrafe anterior se determinó que es posible calcular la reactancia que representa los
MVA de falla debidos a un cortocircuito trifásico mediante la expresión:
2
Pb Unom
Xcc pu Donde los MVA de falla son trifásicos. (7.1.1)
MVAcc Ub
En el caso de las fallas monofásicas aunque la expresión de los MVA de falla es idéntica,
pero con la corriente monofásica, hay que tener en cuenta otras consideraciones, como se
verá a continuación:
UnomUpfkV 1
MVAcc 3( ) MVAB Despejando X 0 : (7.1.4)
UB 2 X1 X 2 X 0
UnomUpfkV MVAB
X 0 3 ( X1 X 2 ) Pu. (Vea problema resuelto ). (7.1.5)
U B2 MVAcc
28
7.2.- Falla a través de una impedancia Zf y/o una impedancia en el neutro Zn.
Cuando los cortocircuitos son efectivos, es decir cuando Zf=0 se obtienen los valores de
corrientes mas altas y por lo tanto son los más prudentes a utilizar cuando se determinan los
efectos nocivos de las corrientes de cortocircuito. Sin embargo, hay casos, como por
ejemplo cuando se ajustan los relés llamados de impedancia, en que se deben considerar las
impedancias de falla, ya que no incluirlas en los cálculos puede provocar ajustes incorrectos
en el relevador.
En este caso, si además hay una impedancia en el neutro, la corriente de secuencia cero se
encuentra una impedancia Zo+3(Zf+Zn) por lo que la expresión de la corriente será:
U pf
Ia1 Que es menor quela de una falla efectiva . (7.2.1)
Z1 Z 2 Z 0 3Z f 3Z n
Para ejemplificar estos cálculos se supondrán valores numéricos para los elementos del
circuito. Así:
Ia1=Ia2=Ia0=-j3,7 pu. Z1=Z2 j0,1 pu. Upf=1+j0 pu. Zo=-j0,07 pu. (7.3.1)
Los voltajes de secuencia (+), (-) y (0) se obtienen aplicando la segunda ley de Kirchhoff en
las redes de secuencia reducidas por Thevenin obteniéndose las ecuaciones y los resultados
siguientes:
Sustituyendo:
1 1 1
Ua 0.26
Ub 1 a 2 a 0.63 (7.3.6)
Uc
2
1 a a 0.37
29
Efectuando, los voltajes de fase, Ua, Ub e Uc en el punto fallado serán:
Ua= -0.26+ 0.63- 0.37 =0 Como era de esperarse para Zf=0. (7.3.7)
Cálculo de los voltajes de línea en el punto fallado. Voltaje base = 121 kV.
Uab = -66 kV
kV
Ubc=121 90.kV .
Uca=(Uc-Ua)=66 114 .2 kV .
NOTE que para llevar los voltajes a kV se utilizó el voltaje base de fase debido a que los
voltajes calculados en pu son de fase.
A
Ia Ua
B
Ib Ub
Zf
C
Ic Uc
Ib=-Ic
Ub=Uc=U: (7.4.1)
porque ambas barras están conectadas entre sí y no son cero porque no están conectados a
la referencia.
0 1 1 1 Ua
Ua 1 1 a a 2 Ub Nótese que se sustituyó la igualdad entre los dos voltajes . (7.4.3)
1 3
Ua2 1 a 2 a Ub
Efectuando:
1
Ua1 Ua (a a 2 )Ub
3
(7.4.4)
1
Ua2 Ua (a 2 a)Ub Ua1
3
(7.4.5)
La condición encontrada para los voltajes de secuencia positiva y negativa indican que las
redes de secuencia deben conectarse en paralelo entre el punto de falla y la referencia.
UTh Z1 Z2
Ia1 Ia2
Ua1 Ua2
Figura 7.4.2.- Interconexión de las redes de secuencia (+) y (-) para representar un
cortocircuito entre fases.
Las conexiones en paralelo de las dos redes de secuencia permiten obtener varias relaciones
importantes entre los voltajes y las corrientes:
U Th Ua1
Ia1 (7.4.8)
Z1
U Th U Th
Ia1 Ia2 pu. Si hubiera unaimpedanciade falla, sería (7.4.10)
Z1 Z 2 Z1 Z 2 Z f 0
Ia 1 1 1 0
Ib 1 a 2 a Ia1 (7.4.11)
Ic 1 a a 2 Ia1
Efectuando:
32
7.5.- Cortocircuito entre dos fases y la tierra en un SEP. Su representación mediante
barras ficticias.
A
Ia Ua
B
Ib Ub
Zf
C
Ic Uc
Ib=-Ic
In
Para este primer análisis se supondrá que las impedancias de falla de puesta a tierra del
neutro son nulas (Zf=Zn=0).
Dado que las fases “b” y “c” están conectadas a la referencia y la impedancia de falla es
cero:
Ub=Uc=0 (7.5.1)
Ia+Ic=In (7.5.2)
Ua 0 1 1 1 Ua
Ua1 1 1 a a2 0 (7.5.3)
3
Ua 2 1 a 2 a 0
33
Efectuando en la ecuación matricial anterior se encuentra una relación importante entre los
voltajes de secuencia:
1
Ua0=Ua1=Ua2= Ua (7.5.4)
3
La condición anterior indica que las tres redes de secuencia deben conectarse en paralelo
entre el punto de falla y la referencia.
Upf
Z1 Ia1
Ia2 Ia0
Ua1=Ua2=Ua0 Z2 Z0
Figura 7.5.2.- Interconexión de las redes de secuencia (+), (-) y (0) para representar un
cortocircuito entre dos fases y tierra.
Como en las redes de secuencia no hay fuentes de voltaje sus impedancias quedan en
paralelo con la red de secuencia positiva por lo que las impedancias de secuencia negativa y
cero pueden sustituirse por una impedancia equivalente de valor:
Z2Z0
Zeq pu. (7.5.5)
Z2 Z0
U Th
Ia1 pu. (7.5.6)
Z2Z0
Z1
Z2 Z0
La forma más rápida y eficiente de calcular las corrientes de secuencia negativa y cero es
aplicando un divisor de corriente, pero teniendo en cuenta que según los sentidos supuestos:
Ia1=-Ia2-Ia0 (7.5.7)
34
Z0
Por lo tanto, Ia 2 Ia1 pu. (7.5.8)
Z2 Z0
Z2
Ia 2 Ia1 pu. (7.5.9)
Z2 Z0
Ia 1 1 1 Ia1 Ia 2
Ib 1 a
1
a2 Ia1 pu. (7.5.10)
3
Ic 1 a 2 a Ia 2
Ib
1
3
Ia1 (a 1) Ia2 (a 2 1) (7.5.11)
Ib
1
3
Ia1 (a 2 1) Ia2 (a 1) (7.5.12)
Calcule las condiciones de cortocircuito para las tres barras del sistema de la figura 7.6.1.
Datos:
35
(1) (2) (3)
Resto del
Sistema
Solución:
Este paso se comienza escogiendo la potencia base y un voltaje base. Se escogerán las
magnitudes bases del transformador (200 MVA y 13,8 kV en el lado de bajo voltaje).
200
X”=X2=0,09 0,1098 pu.
164
200
X0=0,07 0,0854 pu.
164
Transformador: No hay cambios de base pues las suyas fueron las escogidas: Xt= 0,11 pu.
Línea: El voltaje base en la línea es 230 kV por lo que la impedancia base en la línea es:
230 2
ZB 264,5
200
20 60
X1 X 2 0,0756 pu. y X0 0,2268 pu.
264,5 264,5
Pb 200
Xcc1=Xcc2= 0,1 pu. Pues el voltaje base es igual al nominal.
MVAcc1 2000
Pb 200
Xcc0= 3 ( X1 X 2 ) 3 0,1512 0,125 pu. Idem.
MVAcc0 2172
36
Segundo Paso: Formar las redes de secuencia positiva, negativa y cero con todas sus
magnitudes en por unidad.
Neutro
Neutro
Tercer Paso: Reducir las tres redes de secuencia anteriores entre el punto de falla y la
referencia aplicando el teorema de Thevenin para cada uno de los
cortocircuitos pedidos.
Tierra
37
Se realizarán los cálculos para el cortocircuito en la barra “1” y se dejará al alumno, como
ejercitación, el cálculo para las otras dos barras.
La figura 7.6.5 muestra las tres redes de secuencia reducidas aplicando el teorema de
Thevenin entre la barra “1” y la referencia. Para las redes de secuencia positiva y negativa
las impedancias de Thevenin son iguales y se calculan como:
X 1 X 2 j 0,1098 en paralelo con el resultado de la suma j (0,11 0,0756 0,1) j 0,0793 pu.
UTh=1+j0
J0,0793 J0,0793 J0,0854
Figura 7.6.5.- Redes de secuencia positiva, negativa y cero reducidas por Thevenin entre la
barra “1” y la referencia.
Como la red permanece balanceada, sólo se necesita la red de secuencia positiva. En ella:
10
Ia1 Icc 12,658 90 o pu. Para las otras fases :
j 0,079
Se deja al alumno dibujar el diagrama fasorial de las tres corrientes y comprobar que están
desfasadas 120º entre sí.
200 10 3
La corriente anterior en amperes es: Icc 12,658 105914 A 105,914 kA
3 13,8
El nivel de cortocircuito a 13,8 kV es: MVAcc= 3 13,8 105914 103 2532 MVA
38
7.6.2.- Corrientes debidas al cortocircuito monofásico.
En este caso, como el sistema se desbalancea y la falla comprende tierra, hay que trabajar
con las tres redes de secuencia conectadas en serie a través de la barra (1).
10
Ia Icc 3Ia1 3 12.295 90 o pu
j (2 0,0793 0,0854 )
Nótese que en esta barra, la corriente debida al cortocircuito trifásico es mayor que la
debida al monofásico sólo en un 2,95%.
2
13,8 200
X 0 3 0,0793 0,0793 0,0854 pu.
13,8 2459
Ib 3
1
8367 ,39 j10,921 8367 .39 j91379 A j91,379 kA
j 2 0,0793
Ic=-Ib
1
Ia1= j8,304 pu.
0,0793 0,0854
j 0,0793
0,0793 0,0854
j 0,0854
Ia2 j8,304 j 4,306 pu.
j 0,0793 0,854
39
j 0,0793
Ia0 j8,304 j 3,998 pu.
j 0,0793 0,854
Ia 1 1 1 j 3.998
Ib 1 a 2 a j8,304 pu.
Ic 1 a a 2 j 4,306
Ic
Ib
Figura 7.6.4.1.- Diagrama fasorial de las corrientes de falla para que se observe como la
relación entre ellas es de 180o
Tabla 7.6.4.1.- Corrientes de cortocircuito para los cuatro tipos de cortocircuito calculados.
La tabla 7.6.4.1 muestra un resumen de las corrientes de cortocircuito calculadas para que
se comparen sus valores entre sí.
40
7.6.5.- Cálculo de los voltajes durante la falla.
A continuación se calcularán los voltajes de fase y entre líneas para los diferentes tipos de
cortocircuito calculados.
Durante el cortocircuito trifásico, el interruptor “S” está cerrado a través de una impedancia
de falla nula por lo que:
Ua=Ub=Uc=0.
Aplicando la segunda ley de Kirchhoff en las redes de secuencia positiva, negativa y cero
conectadas en serie se obtiene:
Ua 1 1 1 0,350
Ub 1 a 2 a 0,675 pu.
Uc 1 a a 2 0,325
Efectuando, multiplicando filas por columna, elemento a elemento, se obtienen los voltajes
de las tres fases durante la falla:
13,8
Uab=Ua-Ub=0,8855 / 101,42 o Multiplicado por , Uab=7,039 kV.
3
41
cerrarse. Se deja al alumno comprobar que en este ejemplo U=0. Por otro lado si se
dibuja el diagrama fasorial de los voltajes de línea se encontrará que el ángulo entre Uab y
Ubc es 139,72 o, entre Ubc y Uca 111,7 o y entre Uab y Uca 108,58 o.
Ua1=Ua2=1-0,49999=0,5 pu.
Ub=0,5(a2+a)=-0,5 pu
Uc=0,5(a+a2)=-0,5 pu
Ua1=Ua2=Ua0=0,33 pu.
Se deja al alumno resolver los cortocircuitos para las barras (2) y (3) como ejercitación.
Bibliografía.
Anexo I.
Ejemplo Resuelto.
Calcule las condiciones de cortocircuito para las tres barras del sistema de la figura 1.
42
Datos:
Solución:
Este paso se comienza escogiendo la potencia base y un voltaje base. Se escogerán las
magnitudes bases del transformador (200 MVA y 13,8 kV en el lado de bajo voltaje).
200
X”=X2=0,09 0,1098 pu.
164
200
X0=0,07 0,0854 pu.
164
Transformador: No hay cambios de base pues las suyas fueron las escogidas: Xt= 0,11 pu.
Línea: El voltaje base en la línea es 230 kV por lo que la impedancia base en la línea es:
230 2
ZB 264,5
200
20 60
X1 X 2 0,0756 pu. y X0 0,2268 pu.
264,5 264,5
43
Resto del Sistema:
Pb 200
Xcc1=Xcc2= 0,1 pu. Pues el voltaje base es igual al nominal.
MVAcc1 2000
Pb 200
Xcc0= 3 ( X1 X 2 ) 3 0,2 0,076 pu. Idem.
MVAcc0 2172
Segundo Paso: Formar las redes de secuencia positiva, negativa y cero con todas sus
magnitudes en por unidad.
Tercer Paso: Reducir las tres redes de secuencia anteriores entre el punto de falla y la
referencia aplicando el teorema de Thevenin para cada uno de los
cortocircuitos pedidos.
Se realizarán los cálculos para el cortocircuito en la barra “1” y se dejará al alumno, como
ejercitación, el cálculo para las otras dos barras.
Neutro
Neutro
44
(1) (2) (3)
j0,0854 j0,1100 j0,2268 j0,076
Tierra
La figura 5 muestra las tres redes de secuencia reducidas aplicando el teorema de Thevenin
entre la barra “1” y la referencia. Para las redes de secuencia positiva y negativa las
impedancias de Thevenin son iguales y se calculan como:
X 1 X 2 j 0,1098 en paralelo con el resultado de la suma j (0,11 0,0756 0,1) j 0,0793 pu.
Figura 5.- Redes de secuencia positiva, negativa y cero reducidas por Thevenin entre la
barra “1” y la referencia.
Como la red permanece balanceada, sólo se necesita la red de secuencia positiva. En ella:
10
Ia1 Icc 12,658 90 o pu. Para las otras fases :
j 0,079
45
Se deja al alumno dibujar el diagrama fasorial de las tres corrientes y comprobar que están
desfasadas 120º entre sí.
200 10 3
La corriente anterior en amperes es: Icc 12,658 105914 A 105,914 kA
3 13,8
El nivel de cortocircuito a 13,8 kV es: MVAcc= 3 13,8 105914 103 2532 MVA
En este caso, como el sistema se desbalancea y la falla comprende tierra, hay que trabajar
con las tres redes de secuencia conectadas en serie a través de la barra (1).
10
Ia Icc 3Ia1 3 12.295 90 o pu
j (2 0,0793 0,0854 )
Nótese que en esta barra, la corriente debida al cortocircuito trifásico es mayor que la
debida al monofásico sólo en un 2,95%.
2
13,8 200
X 0 3 0,0793 0,0793 0,0854 pu.
13,8 2459
Ib 3
1
8367 ,39 j10,921 8367 .39 j91379 A j91,379 kA
j 2 0,0793
Ic=-Ib
46
1
Ia1= j8,304 pu.
0,0793 0,0854
j 0,0793
0,0793 0,0854
j 0,0854
Ia2 j8,304 j 4,306 pu.
j 0,0793 0,854
j 0,0793
Ia0 j8,304 j 3,998 pu.
j 0,0793 0,854
Ia 1 1 1 j 3.998
Ib 1 a 2 a j8,304 pu.
Ic 1 a a 2 j 4,306
Ib Ic
Figura 6.- Diagrama fasorial de las corrientes de falla debidas a una falla entre dos fases y
la tierra.
47
Cortocircuito Tipo: Ia (A) Ib (A) Ic (A)
Trifásico. 105914 / 0 105914 / 150 105914 / 30
Monofásico. 102877 /-90 0 0
Entre Fases. 0 91379 / 90 91379 / -90
Dos Fases a Tierra. 0 104240 / 151,23 104240 / 28,770
A continuación se calcularán los voltajes de fase y entre líneas para los diferentes tipos de
cortocircuito calculados.
Ua=Ub=Uc=0.
Aplicando la segunda ley de Kirchhoff en las redes de secuencia positiva, negativa y cero
conectadas en serie se obtiene:
Ua0=(-j0,0854)(-j4,098)=-0,350 pu.
Ua 1 1 1 0,350
Ub 1 a 2 a 0,675 pu.
Uc 1 a a 2 0,325
Efectuando, multiplicando filas por columna, elemento a elemento, se obtienen los voltajes
de las tres fases durante la falla:
48
Los voltajes de línea son:
Uab=Ua-Ub=0,8855 / 101,42 o
13,8
Multiplicado por , Uab=7,039 kV.
3
Ua1=Ua2=1-0,49999=0,5 pu.
Ub=0,5(a2+a)=-0,5 pu
Uc=0,5(a+a2)=-0,5 pu
Se deja al alumno resolver los cortocircuitos para las barras (2) y (3) como ejercitación.
49
