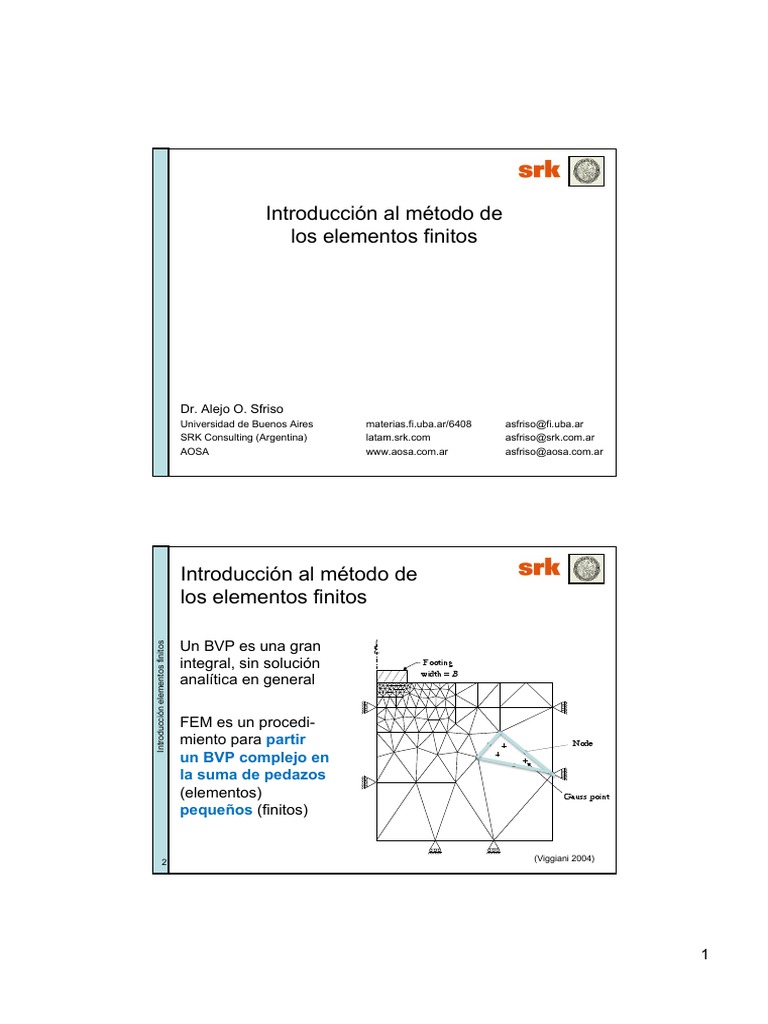

Introducción al método de

los elementos finitos

Dr. Alejo O. Sfriso


Universidad de Buenos Aires [Link]/6408 asfriso@[Link]
SRK Consulting (Argentina) [Link] asfriso@[Link]
AOSA [Link] asfriso@[Link]

Introducción al método de
los elementos finitos

Un BVP es una gran


Introducción elementos finitos

integral, sin solución Footing


width = B
analítica en general

FEM es un procedi-
miento para partir Node
un BVP complejo en
la suma de pedazos
(elementos) Gauss point
pequeños (finitos)

2 (Viggiani 2004)

1
Introducción al método de
los elementos finitos

Se calcula la respuesta
Introducción elementos finitos

de cada elemento y Footing


width = B
se la ensambla en un
gran recipiente
(la matriz de rigidez)
Node
Con ella, el BVP se
resuelve a gran escala
Gauss point

3 (Viggiani 2004)

Procedimiento de solución
Las incógnitas viven en los nodos ([Link]. desplazamientos)
Introducción elementos finitos

Footing
width = B

Node

Gauss point
ue = f(Ue

4 (Viggiani 2004)

2
Procedimiento de solución
Las incógnitas viven en los nodos ([Link]. desplazamientos)
Los desplazamientos se interpolan a los puntos de Gauss
Introducción elementos finitos

Footing
width = B

Node

Gauss point
ue = f[Ue]

5 (Viggiani 2004)

Procedimiento de solución
Las incógnitas viven en los nodos ([Link]. desplazamientos)
Los desplazamientos se interpolan a los puntos de Gauss
Introducción elementos finitos

Las deformaciones se calculan comoFooting


derivadas de despl.
width = B

Node

Gauss point
ue = f[Ue] ∧ ε = f[ue]

6 (Viggiani 2004)

3
Procedimiento de solución
Las incógnitas viven en los nodos ([Link]. desplazamientos)
Los desplazamientos se interpolan a los puntos de Gauss
Introducción elementos finitos

Las deformaciones se calculan comoFooting


derivadas de despl.
Las tensiones se calculan width = B

con un modelo constitutivo

Node

Gauss point
ue = f[Ue] ∧ ε = f[ue] ∧
σ = f[ε]

7 (Viggiani 2004)

Procedimiento de solución
Las incógnitas viven en los nodos ([Link]. desplazamientos)
Los desplazamientos se interpolan a los puntos de Gauss
Introducción elementos finitos

Las deformaciones se calculan comoFooting


derivadas de despl.
Las tensiones se calculan width = B

con un modelo constitutivo


Las tensiones se integran
(aprox) en fuerzas nodales
Node

Gauss point
ue = f[Ue] ∧ ε = f[ue] ∧
σ = f[ε] ∧ F = f[σ]

8 (Viggiani 2004)

4
Procedimiento de solución
Las incógnitas viven en los nodos ([Link]. desplazamientos)
Los desplazamientos se interpolan a los puntos de Gauss
Introducción elementos finitos

Las deformaciones se calculan comoFooting


derivadas de despl.
Las tensiones se calculan width = B

con un modelo constitutivo


Las tensiones se integran
(aprox) en fuerzas nodales
Node
Las fuerzas nodales deben
estar en equilibrio con las
condiciones de borde Gauss point
ue = f[Ue] ∧ ε = f[ue] ∧
σ = f[ε] ∧ F = f[σ] = Fext

9 F = ffff[Ue] = Ke · Ue = Fext (Viggiani 2004)

Procedimiento de solución
Las incógnitas viven en los nodos ([Link]. desplazamientos)
Los desplazamientos se interpolan a los puntos de Gauss
Introducción elementos finitos

Las deformaciones se calculan comoFooting


derivadas de despl.
Las tensiones se calculan width = B

con un modelo constitutivo


Las tensiones se integran
(aprox) en fuerzas nodales
Node
Las fuerzas nodales deben
estar en equilibrio con las
condiciones de borde Gauss point
Con estos elementos se
calculan las incógnitas Ue

10 Ke · Ue = Fextà Ue = (Ke)-1 · Fext (Viggiani 2004)
