DD-106

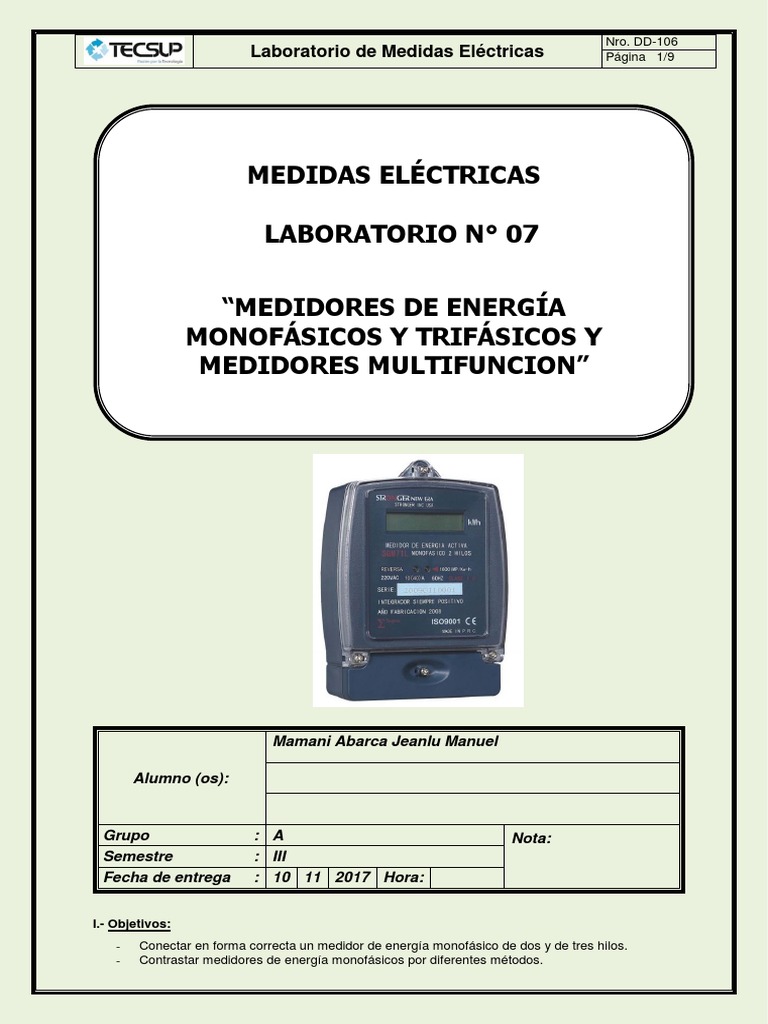

2015-1 Laboratorio de Medidas Eléctricas Página 1/9
MEDIDAS ELÉCTRICAS
LABORATORIO N° 07
“MEDIDORES DE ENERGÍA
MONOFÁSICOS Y TRIFÁSICOS Y
MEDIDORES MULTIFUNCION”
Alumno (os):
Grupo : A Nota:
Semestre : III
Fecha de entrega : 10 11 2017 Hora:
I.- Objetivos:
- Conectar en forma correcta un medidor de energía monofásico de dos y de tres hilos.
- Contrastar medidores de energía monofásicos por diferentes métodos.
Nro. DD-106
2015-1 Laboratorio de Medidas Eléctricas Página 2/9
II.- Recursos:
CONTADORES DE ENERGÍA
Las mediciones de la energía eléctrica que se efectúan mediante medidores o contadores, se utilizan
para calcular el valor de la energía que vende al consumidor la compañía suministradora. También
se utilizan para el control de la energía gastada en las redes, fábricas, etc.
La energía utilizada o suministrada se puede determinar de la manera siguiente: cuando de una
línea se recibe una intensidad de corriente i bajo tensión u, donde tanto u como i pueden variar en
el tiempo; la potencia instantánea es p = i · u y la energía A utilizada entre los instantes t1 y t2 se
puede expresar:
t2 t2
A= t 1
p · dt = t 1
u · i · dt
La función de un medidor de energía o contador es sumar e indicar este trabajo eléctrico que
corresponde al consumo de la energía, en forma continua. En consecuencia, la medición de la energía
es la medición de la potencia con la simultánea integración en el tiempo y, un medidor o contador de
energía es en realidad un vatímetro giratorio provisto de un dispositivo integrador-numerador.
El medidor de energía eléctrica funciona de la forma siguiente: mientras no se consume energía, sólo
existe el flujo Øv y el medidor queda parado; al consumir energía, aparece además el flujo Øi y el
medidor se pone en marcha impulsado por el momento motor Mm. Al principio el movimiento del disco
es lento y por lo tanto el par de frenado MF es muy débil: A medida que la velocidad del disco va
aumentando, también crece el par frenado hasta que se establece el equilibrio entre los dos
momentos de torsión Mm y MF. Debido a la forma del imán en freno y a la construcción de su soporte,
se puede influir sobre la velocidad del disco y obtener así una regulación muy precisa del número de
revoluciones del rotor en un margen muy amplio.
Nro. DD-106
2015-1 Laboratorio de Medidas Eléctricas Página 3/9
IV.- Procedimiento:
Figura Nº 1
4.- Alimentar el circuito con una tensión de 220V (tensión L-N directa de la red) y medir el tiempo en
segundos para los números de revoluciones predeterminados en la tabla Nº1 tomando nota de la
corriente consumida por la carga.
Tabla Nº1
Tensión n. Corriente t.
L1 - N (revoluciones consumida (segundos)
)
220.1 V 1 1.268 A 60 s
220.1 V 2 1.02 A 120 s
220.1V 3 1.01 A 240 s
220.1 V 4 1.008 A 360 s
Nro. DD-106
2015-1 Laboratorio de Medidas Eléctricas Página 4/9
Nro. DD-106
2015-1 Laboratorio de Medidas Eléctricas Página 5/9
6.- Invierta la polaridad del circuito amperimétrico permutando solo los terminales 1 y 3 y energice
nuevamente el circuito. Describa lo que sucede.
Según la experiencia se logró observar que el sentido de giro del disco del medidor de energía
cambia en sentido contrario.
8.- Para el caso de 4 revoluciones calcular la energía consumida por la carga valiéndose de las
medidas de tensión, corriente y el respectivo tiempo.
9.- Contrastar la medida indicada por el medidor de energía tomando como patrón la energía
calculada anteriormente.
10.- ¿Guarda relación lineal el tiempo con el número de revoluciones? __si___ ¿Por qué?
1.- Armar el circuito de la figura Nº5. Debe considerarse los valores de resistencia por fase según la
tabla Nº4.
Figura Nº5.
3.- Alimentar el circuito con una tensión aproximada de 220 V. (trifásico de la red). Tomar nota de la
lectura de los instrumentos conectados.
4.- Medir el tiempo que demora en dar una revolución el disco del medidor de energía trifásico.
Nro. DD-106
2015-1 Laboratorio de Medidas Eléctricas Página 7/9
Tabla Nº 4
/ fase UL-L I1 I2 I3 P1 P2 Kw – h
trifásico
Rev. t. (seg)
6.- Calcular la potencia de la cargas trifásicas empleando los datos del medidor de energía trifásico
de tres hilos y dos elementos de la tabla Nº4.
7.- Contrastar los datos anteriormente calculados contra la potencia trifásica indicada por los
vatímetros (P1 y P2).
Nro. DD-106
2015-1 Laboratorio de Medidas Eléctricas Página 8/9
4.- Alimentar el circuito con una tensión de aproximadamente 380V (trifásico de la red).
5.- Medir el tiempo que demora en dar una revolución el disco del medidor.
Nro. DD-106
2015-1 Laboratorio de Medidas Eléctricas Página 9/9
Figura Nº 6
Tabla Nº 5
R. fase Kw – h
R1 100 trifásico
R2 100 U L-L I1 I2 I3 Rev. t. (seg.)
R3 100
220 V 1.210 A 1.21 A 1.228 A 1 227 s
7.- Calcular la energía consumida por cada fase para el tiempo medido en la tabla Nº5 utilizando los
datos de la misma tabla.
9.- Contrastar la energía medida por medidor de energía trifásico en función de la energía calculada
10.- ¿En que casos se utiliza el medidor de energía trifásico de tres hilos y dos elementos?
Es utilizado para medir consumos de energía eléctrica, de aquellos clientes que cuentan
con centros de transformación, cuyos transformadores trifásicos o bancos de
transformadores en su lado primario estén conectados en delta.
Nro. DD-106
2015-1 Laboratorio de Medidas Eléctricas Página 10/9
11.- ¿En que casos se utiliza el medidor de energía trifásico de cuatro hilos y tres elementos?
Es utilizado para:
• Para medir el consumo de energía de servicios trifásicos cuatro hilos estrella,
se tiene un medidor de tres elementos motores (FORMA 16A), donde cada
elemento está conformado por una bobina de corriente y una bobina de
potencial para 120 ó 127 V. fase-neutro.
• Para medir el consumo de energía de servicios trifásicos cuatro hilos delta
