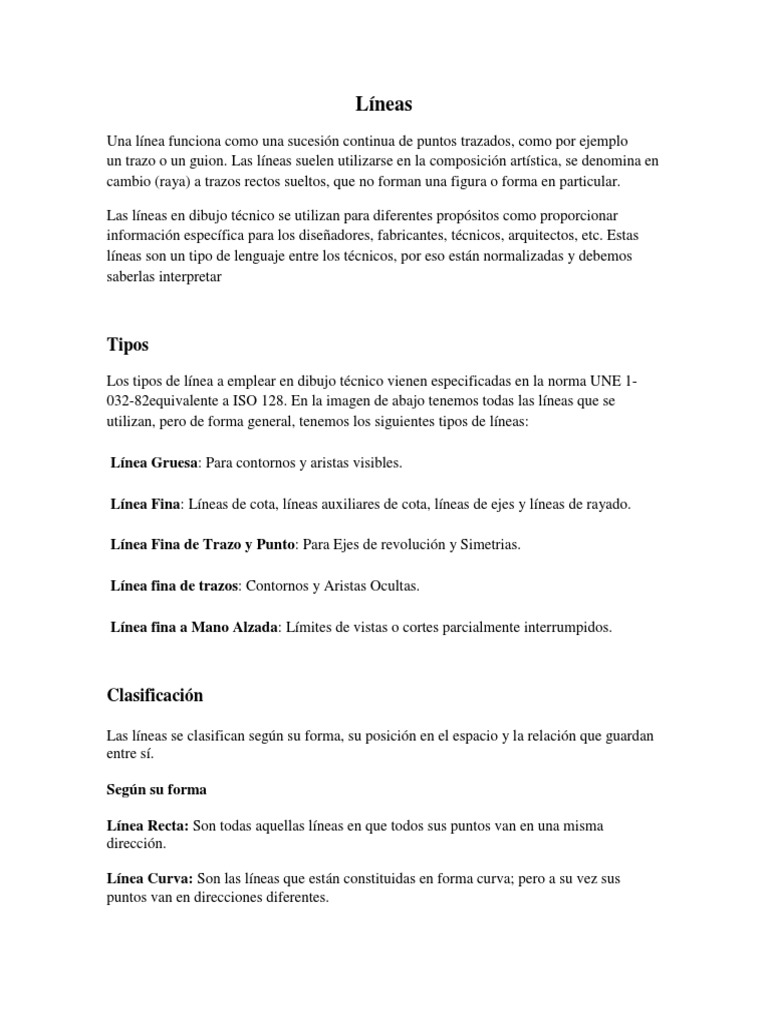

Líneas

Una línea funciona como una sucesión continua de puntos trazados, como por ejemplo
un trazo o un guion. Las líneas suelen utilizarse en la composición artística, se denomina en
cambio (raya) a trazos rectos sueltos, que no forman una figura o forma en particular.

Las líneas en dibujo técnico se utilizan para diferentes propósitos como proporcionar
información específica para los diseñadores, fabricantes, técnicos, arquitectos, etc. Estas
líneas son un tipo de lenguaje entre los técnicos, por eso están normalizadas y debemos
saberlas interpretar

Tipos
Los tipos de línea a emplear en dibujo técnico vienen especificadas en la norma UNE 1-
032-82equivalente a ISO 128. En la imagen de abajo tenemos todas las líneas que se
utilizan, pero de forma general, tenemos los siguientes tipos de líneas:

Línea Gruesa: Para contornos y aristas visibles.

Línea Fina: Líneas de cota, líneas auxiliares de cota, líneas de ejes y líneas de rayado.

Línea Fina de Trazo y Punto: Para Ejes de revolución y Simetrias.

Línea fina de trazos: Contornos y Aristas Ocultas.

Línea fina a Mano Alzada: Límites de vistas o cortes parcialmente interrumpidos.

Clasificación

Las líneas se clasifican según su forma, su posición en el espacio y la relación que guardan
entre sí.

Según su forma

Línea Recta: Son todas aquellas líneas en que todos sus puntos van en una misma
dirección.

Línea Curva: Son las líneas que están constituidas en forma curva; pero a su vez sus
puntos van en direcciones diferentes.
Línea Quebrada: Esta línea está formada por diferentes rectas a su vez que se cortan entre
sí y llevan direcciones diferentes.

Línea Mixta: Está formada por líneas rectas y curvas que a su vez llevan direcciones
diferentes.

Según su posición en el espacio

Línea Vertical: Es la línea recta perpendicular al horizonte.

Línea Horizontal: Es la línea que corresponde al nivel del agua cuando esta se encuentra en
reposo.

Línea Inclinada: Es la línea que desiste de su posición vertical y horizontal y presenta un

extremo inclinado hacia uno de sus lados.

Según la relación que guardan entre sí

Líneas Paralelas: Son dos o más líneas que estando en un mismo plano jamás llegan a
unirse al proyectarse sus extremos.

Línea Oblicua: Es la línea que se encuentra con la horizontal formando un ángulo que no es
recto.

Líneas Convergentes: Son líneas que partiendo de puntos diferentes se unen en otro al
proyectar sus extremos.

Líneas Divergentes: Son las líneas que parten de un mismo punto y al proyectar sus
extremos se separan en direcciones diferentes.

Línea Perpendicular: Es la línea que se encuentra con la horizontal formando un ángulo

recto.

Líneas que se emplean en el Dibujo Técnico

Línea Llena y Gruesa: Para destacar aristas visibles de cuerpos y contornos.

Línea Llena y Delgada: Línea de cota y auxiliares de cotas (para señalar diferentes
longitudes).

Línea de Trazos Cortos: Para aristas y contornos ocultos (no visibles).

Línea de Trazos y Puntos: Se utiliza para líneas de ejes y centrales. Esta línea debe
comenzar y terminar en trazos.

Línea a mano alzada: Se utiliza para indicar roturas en metales, piedras y madera.

Línea de Zig - Zag: Se utiliza para hacer interrupciones.

DIN 17

Es la letra vertical normalizada, es la más utilizada y recomendada para rotular dibujos y

dimensiones. Se utiliza este tipo de letra para escribir letreros, ficheros, rotulo de planos,
etc.
• Letras Corrientes: presentan dimensiones de altura y ancho directamente proporcionales.
• Letras estrechas: su alto no es proporciona

DIN 16
Es la letra inclinada normalizada. Para muchos es la más fácil de realizar, el trozo de letra y
número es uniforme, su inclinación es de 75º en relación con la línea horizontal. En las
letras inclinadas, las partes circulares se hacen de forma elíptica. Se utiliza para la
rotulación de planos topográficos.

Este tipo de rotulación es el arte de dibujar letras y números bajo una estandarización o
norma, en la industria se utiliza para trazar letras, números, la plantilla llamada
“Normografo” es una franja plástica con letras y números perforados que rigen las normas
DIN 16 y DIN 17.
Las letras normalizadas se rigen por las normas DIN, la caligrafía DIN es utilizada en los
trabajos colectivos de la comisión alemana de normas y ahora son muy utilizadas por el
resto del mundo como letra técnica para trabajos de diseño o publicidad. Y existen dos
tipos: DIN 16 y DIN 17 pero se especifica que los dos tipos de letras no se pueden utilizar
en un mismo dibujo o trabajo.

Diferencia
La escritura DIN 16 y DIN 17 se diferencian en cuanto al valor de la medida de la letra y su
altura. En aquellas, antes la relación de la altura nominal era de 7/7; ahora con la nueva
rotulación establecida, la relación de la altura nominal es de 10/10.
