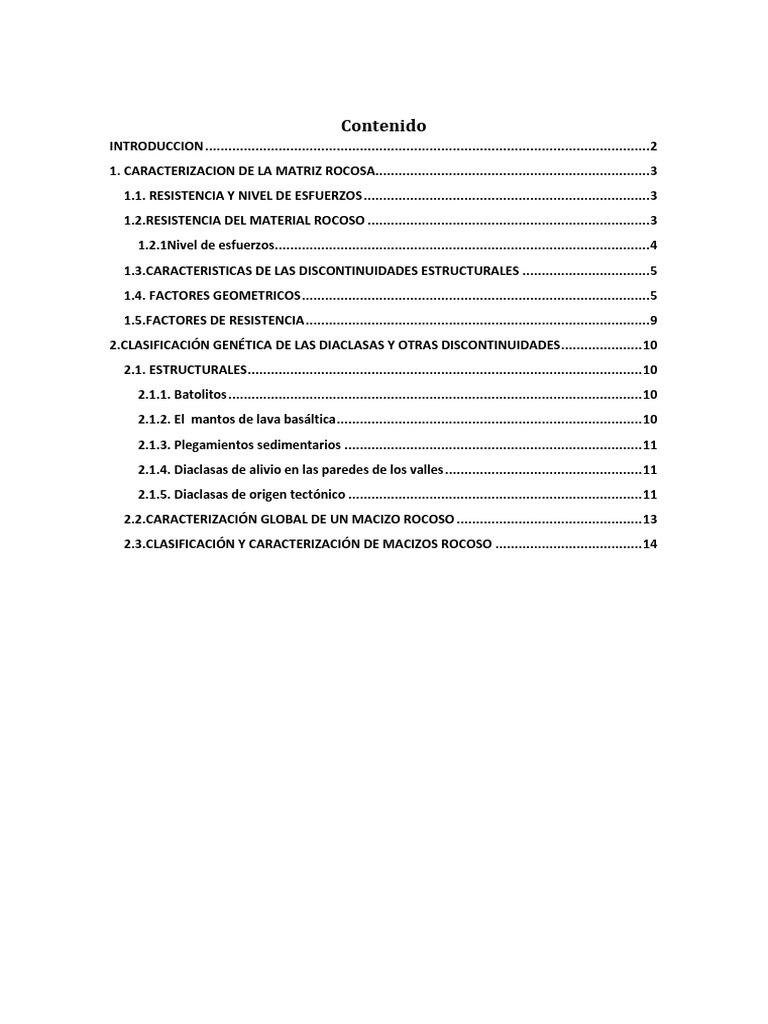

Contenido

INTRODUCCION ...................................................................................................................2
1. CARACTERIZACION DE LA MATRIZ ROCOSA.......................................................................3
1.1. RESISTENCIA Y NIVEL DE ESFUERZOS ..........................................................................3
1.2.RESISTENCIA DEL MATERIAL ROCOSO .........................................................................3
1.2.1Nivel de esfuerzos.................................................................................................4
1.3.CARACTERISTICAS DE LAS DISCONTINUIDADES ESTRUCTURALES .................................5
1.4. FACTORES GEOMETRICOS ..........................................................................................5
1.5.FACTORES DE RESISTENCIA .........................................................................................9
2.CLASIFICACIÓN GENÉTICA DE LAS DIACLASAS Y OTRAS DISCONTINUIDADES ..................... 10
2.1. ESTRUCTURALES ...................................................................................................... 10
2.1.1. Batolitos ........................................................................................................... 10
2.1.2. El mantos de lava basáltica ............................................................................... 10
2.1.3. Plegamientos sedimentarios ............................................................................. 11
2.1.4. Diaclasas de alivio en las paredes de los valles ................................................... 11
2.1.5. Diaclasas de origen tectónico ............................................................................ 11
2.2.CARACTERIZACIÓN GLOBAL DE UN MACIZO ROCOSO ................................................ 13
2.3.CLASIFICACIÓN Y CARACTERIZACIÓN DE MACIZOS ROCOSO ...................................... 14
 INTRODUCCION
Esta nota técnica se relaciona con la caracterización geológica de macizos
rocosos en relación con la estabilidad de taludes de corte principalmente. En
este contexto el macizo rocoso comprende el conjunto del material rocoso, es
decir, la sustancia rocosa misma, y las discontinuidades geológicas que aíslan
los bloques o fragmentos de roca que lo conforman.

Un talud vertical de 40m-60, realizado en un macizo imaginario de arenisca que

no tuviera planos estructurales, podría mantenerse estable. Pero generalmente
un talud de tal magnitud e inclinación en un macizo real, en ese tipo de roca, es
de alguna manera inestable, como consecuencia del desplazamiento de masas
de roca a lo largo de las discontinuidades estructurales o su desprendimiento.

En el caso particular de que la roca esta intensamente fracturada pueden

desarrollarse fallas de tipo rotacional o semejante.

Las características de resistencia y deformabilidad de los macizos rocosos

dependen fundamentalmente entonces, de las características de las
discontinuidades estructurales, las cuales actúan como planos débiles. Esta
condición es particularmente cierta en el caso de excavaciones abiertas, como
las excavaciones viales o mineras superficiales, realizadas en rocas duras.

Si la resistencia al desplazamiento de corte es apreciablemente menor a lo

largo de esas discontinuidades que a través del material rocoso, estas
discontinuidades estructurales constituyen verdaderas discontinuidades
mecánicas y el macizo se considera como un macizo de roca dura. En el caso
de que la resistencia a lo largo de las mismas sea semejante al del material
rocoso, éste tipo de macizos falla a lo largo del material y se considera como
un macizo de roca blanda.

Se describen a continuación los factores de los macizos que determinan su

estabilidad en excavaciones abiertas, los cuales son también aplicables en
algunos casos a excavaciones subterráneas.

Estos factores se relacionan con la orientación y posición espacial de las

discontinuidades y otras características de las mismas tales como su

2
resistencia, sus asperezas, el tipo de relleno o sellante alojado en las mismas y
las condiciones de flujo de agua subterránea.

1. CARACTERIZACION DE LA MATRIZ ROCOSA

1.1. RESISTENCIA Y NIVEL DE ESFUERZOS

Poner concepto

1.2. RESISTENCIA DEL MATERIAL ROCOSO

Este factor define, conjuntamente con el estado de esfuerzos, si un macizo
rocoso falla a lo largo de sus discontinuidades estructurales o a través del
material rocoso.

A este respecto las rocas se pueden agrupar en cuatro clases de acuerdo con
su textura y fabrica:

a) Rocas Cristalinas Masivas. Con partículas minerales mecánicamente

entrabadas y con orientación aleatoria como las ígneas en general, las calizas
líticas y las cuarcitas.

b) Rocas Cristalinas Foliadas. Con partículas minerales mecánicamente

entrelazadas, con orientación preferencial a lo largo de la cual las rocas son
menos resistentes. A este grupo pertenecen las rocas metamórficas foliadas
como las filitas o los esquistos

c) Rocas con Textura Clástica Cementada. Con partículas minerales

cementadas, con resistencia y deformabilidad variable, dependiendo de la
calidad del material cementante, las proporciones de grano de esqueleto y
grano de matriz y el grado de empaquetamiento general que posea. A este
grupo pertenecen las rocas sedimentarias detríticas como las areniscas y los
conglomerados. Las variedades más resistentes poseen cemento silíceo, sus
partículas están bien empaquetadas y su porosidad es muy reducida.

d) Rocas con Textura Clástica Consolidada. Con partículas consolidadas, que

comprende básicamente el grupo de las lutitas dentro de las rocas
sedimentarias y cuya resistencia se acrecienta con el grado de consolidación:
arcillolita, lodolita y limolita/shales arcilloso y shale lodoso/argilita.

3
Tabla 1 Rango de Resistencia para algunas rocas en estado fresco y sano

1.2.1Nivel de esfuerzos
Este factor se incrementa con el aumento de la profundidad y el tamaño de las
excavaciones.

La gran mayoría de las excavaciones subterráneas exigen profundidades

alrededor de 300m a 600m para las cuales las presiones litostáticas varían
entre 75 y 150 Kg/cm2.

Teniendo en cuenta la siguiente relación empírica entre la presión vertical (v) y

la resistencia a la compresión simple (c):

=v/=c > 0.2 (válida para rocas de alta resistencia como la cuarcita) propuesta
por Hoek y Brown, las rocas expuestas en taludes de minas y excavaciones
profundas fallan cuando se cumple esta relación. De esta manera, macizos de
roca con resistencia =c < 375 Kg/cm2 o con menos frecuencia =c < 750
Kg/cm2, pueden considerar como Macizos de Roca Blanda.

Veamos algunos factores que influyen en la relación empírica anterior:

 Si la roca es menos dura que la cuarcita, digamos una arenisca del

cretáceo bien cementada o una diabasa poco descompuesta, esa
relación aumenta, con lo cual el valor de “c” se rebaja.
 Si los esfuerzos horizontales son mayores que los verticales, (mayor
valor del coeficiente de presión de tierras K = sH / sV), situación
corriente en países tectónicamente activos como Colombia, las rocas

4
 pueden comportarse como rocas blandas, a profundidades menores que
las indicadas, es decir que para igual condición de cobertura de roca,
también se rebajaría el valor de =c
 Al mismo tiempo consideremos profundidades entre 100m y 300m, como
un rango de excavaciones corriente en nuestro medio.

Considerando el rango de profundidad, entre 100 y 300 metros, los valores

correspondientes de =c son de 25 Kg/cm2 y 375 Kg/cm2

Teniendo en cuento por otro lado la influencia de la tectónica en nuestro medio,

estos valores pueden ser un poco menores, es decir que podemos proponer
para =c un rango entre 20 Kg/cm 2y 370 Kg/cm2 como la transición de roca
blanda a roca dura, donde los valores extremos se ajustan a las profundidades
promedio de excavaciones viales y túneles, respectivamente.

1.3. CARACTERISTICAS DE LAS DISCONTINUIDADES ESTRUCTURALES

Las características de las discontinuidades estructurales se pueden agrupar de

la manera siguiente: las de tipo geométrico que determinan el tamaño, la forma
y la posición espacial de fragmentos o bloques de roca, los cuales tienen que
ver con la orientación y espaciamiento de las discontinuidades.

Las que determina la resistencia a lo largo de las discontinuidades en el caso

de los macizos de roca dura, que tiene que ver con la persistencia de las
discontinuidades; las aberturas rellenos y sellantes; las asperezas superficiales
de las diaclasas, su persistencia o continuidad, la resistencia de la pared y el
patrón de flujo de agua. Estos factores se describen a continuación.

1.4. FACTORES GEOMETRICOS

Comprende la orientación y posición espacial de las discontinuidades, lo cual

se refleja en el tamaño, forma y posición espacial de los fragmentos o bloques
de roca aislados entre discontinuidades.

5
Orientación

La orientación espacial de una discontinuidad se describe por el rumbo y el

buzamiento de la misma.

Por lo general los macizos rocosos presentan familias de discontinuidad o

sistemas de discontinuidad.

El primer término se refiere a un conjunto de diaclasas paralelas, el segundo

tiene que ver con agrupaciones típicas de diaclasas cada una de las cuales por
lo general presenta la misma historia de esfuerzos.

Esta característica controla la posibilidad de que se presente condiciones

favorables o desfavorables de estabilidad, según la manera como influya la
redistribución de esfuerzos en los planos de discontinuidad.

En la Figura 1 se presentan diagramas que corresponden a 3 actitudes

estructurales diferentes y en la Figura 2, la influencia de la orientación de las
discontinuidades se visualiza en una perspectiva (2a), o mediante un bloque
diagrama (2b).

La orientación se determina en el campo con mediciones sistemáticas de la

actitud estructural, de los diferentes juegos de diaclasas u otras
discontinuidades, las cuales suelen representarse en la red estereográfica polar
o ciclográfica (Figura 3).

En la Figura 4 se aprecian diferentes tipos de falla de taludes, cuyos

mecanismos están definidos básicamente por la interacción geométrica de los
planos estructurales y la geometría del talud de corte.

6
7
Figura nª4

8
1.5. FACTORES DE RESISTENCIA

En los análisis corrientes de estabilidad de taludes intervienen tres parámetros:

la densidad (D), la cohesión (c) y el ángulo de resistencia interna (J).

Un análisis grafico de la relación entre el esfuerzo cortante (T) y el esfuerzo

normal (N) permite entender los conceptos de cohesión y ángulo de resistencia
interna. Según se aprecia, la cohesión es un parámetro de resistencia
inherente, independiente de la carga normal, en tanto que el ángulo de
resistencia interna depende de la carga normal y se incrementa con esta. La
relación entre el esfuerzo de corte y el esfuerzo normal se expresa en la
siguiente ecuación:

t = c +s × tan (1)

Figura nª 5

9
2. CLASIFICACIÓN GENÉTICA DE LAS DIACLASAS Y OTRAS
DISCONTINUIDADES

2.1. ESTRUCTURALES

La mayor parte de las diaclasas se forman por alivio de carga y son de tracción;
otras, debidas a cargas tectónicas, son de corte. Por lo menos en el momento
de formarse, las primeras son abiertas y rugosas; las segundas, cerradas y
lisas, o pulidas. Estas características, sumadas a la aspereza, el grado de
abertura, la debilidad en superficie y el tipo de sellante o relleno que se aloje en
las aberturas, si éstas se presentan, definen en gran parte la resistencia de los
macizos de roca dura a lo largo de los planos estructurales.

A continuación se describen los conjuntos o sistemas de diaclasas más

comunes:

2.1.1. Batolitos
En las masas graníticas que conforman los batolitos se reconocen 3 juegos: Q
y S se presentan verticales o casi verticales y corresponden a las grietas de
tracción por enfriamiento; el primer juego en posición transversal a la dirección
del flujo magmático; el segundo, subsecuente, en la misma dirección del flujo.
Pueden estar rellenas con aplita. El tercer juego, identificado con la letra L,
corresponde a las láminas de alivio; son diaclasas estrechamente juntas, cuyo
intervalo aumenta en profundidad; son debidas a alivio por la descarga debido
a la denudación que expone las intrusiones.

Al producirse la denudación, la roca pierde progresivamente confinamiento y se

expande en la dirección vertical a la exposición topográfica, única en la cual no
está confinada.

2.1.2. El manto de lava basáltica

La disyunción columna de los basaltos se origina por retracción, en forma algo
semejante a las grietas de desecación en el fango. En un manto horizontal de
basalto la solidificación ocurre cuando la temperatura desciende a 1000°C
aproximadamente, y entonces se contrae en tres direcciones a 120°, dando
lugar a grietas que limitan columnas hexagonales verticales. Las columnas no

10
presentan continuidad de un manto a otro y puede ocurrir que en los contactos
entre mantos se hayan desarrollado suelos.

2.1.3. Plegamientos sedimentarios

En el caso de estratos plegados, se presentan tres juegos de diaclasas: el
juego identificado con la letra d se origina por extensión provocada por la
elongación de los pliegues paralelamente a sus ejes; el juego correspondiente
a la letra s es de relajación, en sentido perpendicular al eje de los pliegues y el
juego identificado con la letra t corresponde a diaclasas de tensión que se
forman en el lado convexo de los pliegues, preferiblemente en su cresta; estas
últimas diaclasas presentan poca continuidad.

2.1.4. Diaclasas de alivio en las paredes de los valles

Se trata de diaclasas de relajación de esfuerzos que se originan de forma
similar a las láminas de alivio que se presentan en el techo en los batolitos,
como aquellas, estas diaclasas son muy juntas y se van 3 Sellantes comunes
que ocurren como diques; de grano fino, composición granítica y color claro.
Separando progresivamente en profundidad hasta desaparecer. Su presencia
en paredes de valles abruptos constituye un peligro para la estabilidad de
excavaciones que puedan dejar libres estas fracturas en los cortes; en el caso
de presas empotradas en estos valles con paredes abrupta, el agua del
embalse puede escapar por estas paredes si previamente no se ha realizado
un cuidadoso desabombe que consiste en la evacuación del material más
suelto y flojo en la pared de la presa.

2.1.5. Diaclasas de origen tectónico

Corresponde a dos juegos de diaclasas cuya intercepción forma un ángulo
agudo, cuyo vértice señala la dirección de máximo esfuerzo de compresión. Se
forman cuando los esfuerzos de cortes generados en la compresión de las
capas son suficientes para sobrepasar la resistencia al corte del material, antes
que haya cesado las fuerzas que origina el plegamiento; también se interpretan
estas como la expresión visible de esfuerzos residuales, remanentes en las
rocas después de que cesó la deformación. Por lo general estas diaclasas son
cerradas y pulidas o lisas.

11
En las Figura 18 se presenta en forma gráfica una propuesta para evaluar la
calidad de los macizos mediante el Índice Geológico de Resistencia (GSI)
propuesto por Hoek (1995). Aunque se usa para evaluar la calidad de los
macizos de rocas en excavaciones para túneles, constituye un buen ejemplo
que ilustra la caracterización de macizos en ingeniería.

Figura nª 6

Primero la roca se clasifica en 4 categorías según su estructura en (1) masa de

bloques cúbicos sanos bien entrabados, con 3 juegos de diaclasas; (2) masa
de bloques angulares alterados, formados por 4 ó más familias de diaclasas;

12
(3) Masa de roca replegada y/o fallada, en condición triturada y (4) Masa de
roca muy desintegrada, con muy pobre entrabamiento, con mezcla de
fragmentos angulares y redondeados. Para cada categoría se define una
calidad particular entre buena y muy mala, dependiendo de su grado de
meteorización, rugosidad y rasgos de esfuerzos.

2.2. CARACTERIZACIÓN GLOBAL DE UN MACIZO ROCOSO

Todos los factores descritos sobre caracterización de las masas de roca
obedecen al propósito de tomar datos para estudios semidetallados y
detallados en el nivel del diseño preliminar o diseño final de las obras.

La ecuación 1 define el criterio general de falla en masa rocosas de Hoek y

Brown (Hoek, 1998) s´1 = s´3 + s CI (mb s´3 / s CI + s) a (1) donde s´1 y s´3
son los esfuerzos efectivos máximos en la falla, mb es el valor de la constante
m de Hoek en la masa rocosa s y a son constantes que dependen de las
características de la masa y sCI es la máxima resistencia a la compresión del
material rocoso.

GSI

A continuación se presenta una clasificación de la masa rocosa que tiene el

propósito de tener un conocimiento muy aproximado de la resistencia de las
rocas (macizos de roca dura), propuesto por Hoek (1995)

La resistencia de una masa diaclasada depende de las propiedades del

material rocoso y de la libertad de estos fragmentos de roca a rotar o deslizar
bajo diferentes condiciones de esfuerzos. La libertad está controlada por la
forma geométrica de los fragmentos de roca y por las condiciones de las
superficies que separan los bloques. Así por ejemplo fragmentos angulares de
roca con superficies limpias y rugosas resisten más al desplazamiento que
aquellas que contienen fragmentos redondeados por acción de la
meteorización con algún tipo de relleno.

El índice GSI de Hoek (1995) proporciona un sistema para estimar la reducción

en la resistencia de la masa para diferentes condiciones geológicas. El sistema
de evaluación en el campo se muestra en la Tabla XIV

13
Una vez se ha estimado el valor del GSI, se pueden calcular los parámetros
que describen las características de resistencia de la masa rocosa, a partir de
las siguientes expresiones.

2.3. CLASIFICACIÓN Y CARACTERIZACIÓN DE MACIZOS ROCOSO

Desde la aparición de la clasificación de rocas de Terzaghi (1946), propuesta
para calcular cargas de roca sobre arcos metálicos de túneles, han aparecido
numerosas clasificaciones semejantes. De las últimas conocidas vale la pena
destacar la del CSIR (consejo Surafricano para Investigación Científica e
Industrial), desarrollada por Bienawski y la del NGI (Instituto Geotécnico
Noruego) propuesta por Barton, Lien y Lunde. Ésta última se basa en la
siguiente expresión:

𝑹𝑸𝑫 𝑱𝒓 𝑱𝒘
𝑸= . .
𝑱𝒏 𝑱𝒂 𝑺𝑹𝑭

El primer término RQD/Jn representa el tamaño de los bloques; el segundo,

Jr/Ja, representa la resistencia al corte entre bloques, como una medida de la
rugosidad y demás características fraccionantes de las paredes de las
diaclasas (en este caso el macizo mejora mientras mayor sea la rugosidad y
menor su alteración); el tercer factor, Jw/SRF, representa un factor de
esfuerzos activos, el cual corresponde a un parámetro de fuerzas que depende
de la presión del agua que tiene efecto negativo en la resistencia y de tres
valores de esfuerzos: la carga que se disipa en una excavación; el efecto de
esfuerzos sobre rocas competentes y el efecto de esfuerzos sobre rocas
plásticas incompetentes.

En la Tabla 5 se presenta la manera como se evalúan los macizos rocosos

según la propuesta NGI.

Para tener una estimación del RQD, se puede usar la siguiente expresión:

RQD =115 − 3.3× Jv

donde Jv corresponde a la cantidad de discontinuidad por metro cúbico.

14
15
16
17
