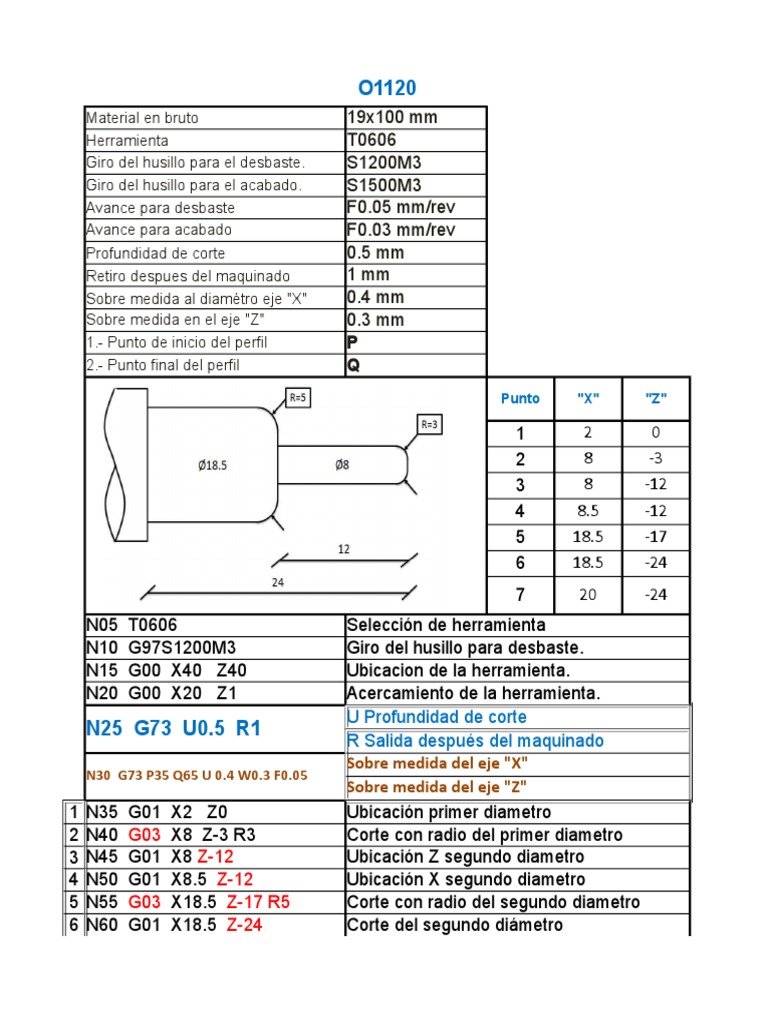

O1120

Material en bruto 19x100 mm

Herramienta T0606
Giro del husillo para el desbaste. S1200M3
Giro del husillo para el acabado. S1500M3
Avance para desbaste F0.05 mm/rev
Avance para acabado F0.03 mm/rev
Profundidad de corte 0.5 mm
Retiro despues del maquinado 1 mm
Sobre medida al diamtro eje "X" 0.4 mm
Sobre medida en el eje "Z" 0.3 mm
1.- Punto de inicio del perfil P
2.- Punto final del perfil Q
Punto "X" "Z"

1 2 0
2 8 -3
3 8 -12
4 8.5 -12
5 18.5 -17
6 18.5 -24
7 20 -24
N05 T0606 Seleccin de herramienta
N10 G97S1200M3 Giro del husillo para desbaste.
N15 G00 X40 Z40 Ubicacion de la herramienta.
N20 G00 X20 Z1 Acercamiento de la herramienta.
U Profundidad de corte
N25 G73 U0.5 R1
R Salida despus del maquinado
Sobre medida del eje "X"
N30 G73 P35 Q65 U 0.4 W0.3 F0.05
Sobre medida del eje "Z"
1 N35 G01 X2 Z0 Ubicacin primer diametro
2 N40 G03 X8 Z-3 R3 Corte con radio del primer diametro
3 N45 G01 X8 Z-12 Ubicacin Z segundo diametro
4 N50 G01 X8.5 Z-12 Ubicacin X segundo diametro
5 N55 G03 X18.5 Z-17 R5 Corte con radio del segundo diametro
6 N60 G01 X18.5 Z-24 Corte del segundo dimetro
7 N65 G01 X20 Z-24 Salida de la herramienta
N70 G97 S2000 F0.02 Giro del husillo para acabado
N75 G72 P35 Q65 Corte de sobremedida.
N80 G00 X40 Z40 Ubicacin de la herramienta.
N85 M05 Parada del husillo
N90 M30 Fin de programa.
 PROYECTO EJE ESCALONADO CON FUNCION G73
Material en bruto 19x100 mm
Herramienta T0606
Giro del husillo para el desbaste. S1200M3
Giro del husillo para el acabado. S1500M3
Avance para desbaste F0.05 mm/rev
Avance para acabado F0.03 mm/rev
Profundidad de corte 0.5 mm
Retiro despues del maquinado 1 mm
Sobre medida al diamtro eje "X" 0.4 mm
Sobre medida en el eje "Z" 0.3 mm
1.- Punto de inicio del perfil P
2.- Punto final del perfil Q
Punto "X" "Z"

1 14 0
2 14 -15
3 17 -15
4 17 -30
5 20 -30
N05 T0606 Seleccin de herramienta
N10 G97S1200M3 Giro del husillo para desbaste
N15 G0 X40 Z40 Ubicacion de la herramienta.
N20 G0 X20 Z1 Acercamiento de laherramientaq.
U Profundidad de corte
N25 G73 U0.5 R1
R Salidadespues del maquinado
Sobre medida del eje "X"
N30 G73 P35 Q55 U 0.4 w0.3 F0.05
Sobre medida del eje "Z"
1 N35 G01 X14 ZO Ubicacin primer diametro
2 N40 G01 X14 Z-15 Corte del primer diametro
3 N45 G01 X17 Z-15 Ubicacin segundo diametro
4 N50 G01 X17 Z-30 Corte del segundo diametro
5 N55 G01 X20 Z-30 Salida de la herramienta
N60 G96 S100 F0.03 Giro del husillo para acabado
N65 G72 P35 Q55 Corte de sobre madida.
N70 G0 X40 Z40 Ubicacion de la herramienta.
N75 M05 Parada del husillo
N80 M30 Fin de programa.
