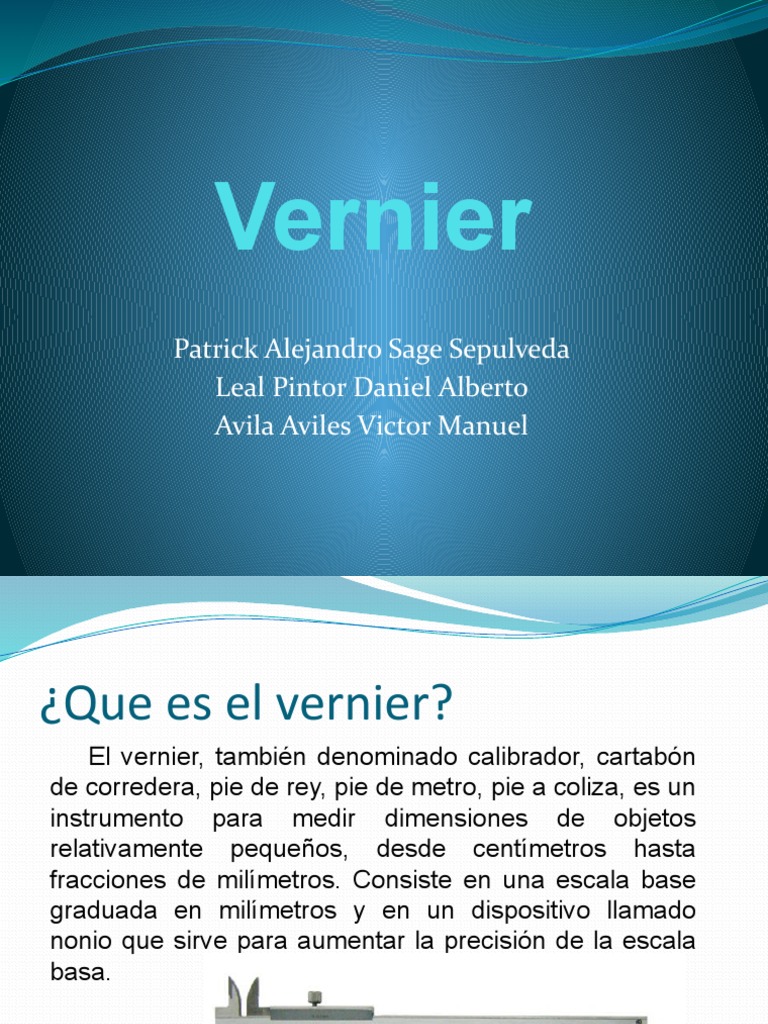

Vernier

Patrick Alejandro Sage Sepulveda

Leal Pintor Daniel Alberto
Avila Aviles Victor Manuel
¿Que es el vernier?
El vernier, también denominado calibrador, cartabón
de corredera, pie de rey, pie de metro, pie a coliza, es un
instrumento para medir dimensiones de objetos
relativamente pequeños, desde centímetros hasta
fracciones de milímetros. Consiste en una escala base
graduada en milímetros y en un dispositivo llamado
nonio que sirve para aumentar la precisión de la escala
basa.
Historia del vernier
Se atribuye al cosmógrafo y matemático
portugués Pedro Nuñes (1492-1577) —
que inventó el nonio o nonius— el origen
del pie de rey. También se ha llamado pie
de rey al vernier, porque hay quien
atribuye su invento al geómetra Pierre
Vernier (1580-1637), aunque lo que
verdaderamente inventó fue la regla de
cálculo Vernier, que ha sido confundida
con el nonio inventado por Pedro Núñez.
En castellano se utiliza con frecuencia la
voz nonio para definir esa escala. Reproducción del nonio
Componentes del vernier
 Regla fija: sobre la cual se encuentran grabadas las
escalas en mm y dieciseisavos de pulgada.
 Puntas para interiores: la fija va solidaria a la regla
fija. La móvil solidaria al cursor.
Mordazas para exteriores: una fija solidaria a la regla
y otra móvil solidaria al cursor. Estas contienen los
palpadores.
Tornillo de fijación: asegura el cursor a la regla fija.
Cursor: elemento deslizante sobre la regla fija y
contiene las escalas nonio (ver fotografía)
Regla o palpador de profundidad: también llamado
profundímetro por su función de medir profundidades
Impulsor: apoyo para deslizar el cursor
Tipos de vernier
 Vernier digital: El manejo del pie de rey digital es sencillo aún
en mediciones de precisión, gracias a su ajuste preciso para
mediciones ajustadas y su rueda de ajuste para fijar la
medición apenas hecha. Con la posibilidad de poner a cero el
pie de rey digital desde cualquier posición, y gracias al tornillo
de sujeción del pie de rey, puede usar el pie de rey digital con
pantalla como patrón de medición. El pie de rey digital lo
puede usar también en condiciones ambientales adversas,
gracias a ser sido fabricado en metal endurecido e inoxidable.
 Vernier estándar: Este tipo de vernier es el más comúnmente
utilizado, tiene n divisiones que ocupan la misma longitud que
n-1 divisiones sobre la escala principal.
 Vernier de tipo M: Llamado calibrador con barra de
profundidades: Tiene un cursor abierto y puntas para medición
de interiores. Está graduado con 20 divisiones en 39 mm para
el tipo con legibilidad de 0.05 mm, o en 50 divisiones en 49
mm para el tipo con legibilidad de 0.02 mm. Están diseñados
para facilitar la medición de peldaño, ya que tienen el borde
del cursor al ras con la cabeza del brazo principal cuando las
puntas de medición están completamente cerradas.
Tipos de errores de calibradores

1.- Error inherente a la construcción del calibrador.

2.- Error de paralaje.

3.- Condiciones ambientales y fuerza de medición.

 Clasificacion de los instrumentos de
medicion
Los instrumentos para
metrología dimensional
se clasifican en
instrumentos para
medición de longitudes e
instrumentos para
medición de ángulos
como se muestra dos
cuadros siguientes.
Reglas para la medicion
Las mediciones deben hacerse con la debida exactitud y
con todo cuidado. Para ello debe emplearse el instrumento
que corresponda a la precisión exigida. Además debe
tenerse en cuenta indicaciones como las siguientes:
 Limpiar las superficies del material y el instrumento antes
de realizar la medición.
 Desbarbar previamente las piezas de trabajo.
 En mediciones de precisión, prestar especial atención a la
temperatura de referencia (20 oC) (si la pieza está caliente,
debe esperarse hasta que logre la temperatura de
referencia)
 Jamás debe hacerse mediciones en una pieza en
movimiento o en una maquina en marcha, esto podría
ocasionar accidentes o deterioro en los instrumentos de
medición.
 Las piezas de trabajo imantadas (por ejemplo, por
sujeción magnética) se deben desimantar antes de
realizar una medición.
 Verificar la aptitud del instrumento para medir según la
frecuencia de verificación.
 No aplicar excesiva fuerza sobre aquellos instrumentos
que no tienen mecanismo de control de presión. (por
ejemplo el trinquete en micrómetros)
 Como usar el vernier
1.- Esté seguro de que cuando el cursor está completamente
cerrado, el cero de la escala de la regleta y del nonio estén
alineados uno con otro, también verifique las superficies de
medición de las quijadas y los picos como sigue:
- Cuando no pasa luz entre las superficies de contacto de las
quijadas, el contacto es correcto.
- El contacto de los picos es mejor cuando una banda uniforme
de luz pasa a través de las superficies de medición.
2.- Ajuste el calibrador correctamente sobre el objeto que
está midiendo. Coloque el objeto sobre el banco y
mídalo, sostenga el calibrador en ambas manos, ponga
el dedo pulgar sobre el botón y empuje las quijadas del
nonio contra el objeto a medir, aplique sólo una fuerza
suave.
IMPORTANTE
Método correcto de manejar los calibradores
Medición de exteriores.
Coloque el objeto tan profundo como sea posible
entre las quijadas.
3.- Verifique que el cursor se mueva suavemente pero no
holgadamente a lo largo de la regleta.
Punto 2: Ajuste el calibrador correctamente sobre el
objeto que está midiendo.
Sostenga el objeto perpendicularmente con las quijadas
de otra forma, no se obtendrá una medición correcta.
Como medir interiores
En esta medición es posible cometer errores a menos
que se lleve a cabo ,y cuidadosamente, introduzca los
picos totalmente dentro del objeto que se va a medir,
asegurando un contacto adecuado con las superficies de
medición y tome la lectura.
Al medir el diámetro interior de un objeto,
tome el valor máximo, al medir el ancho
de una ranura tome el valor
mínimo
Es una buena práctica medir en ambas
direcciones para asegurar una correcta
medición de profundidad.
En la medición de la profundidad, no
permita que el extremo del instrumento se
incline, no deje de mantenerlo nivelado.
La esquina del objeto es más o menos
redonda, por lo tanto, gire el resaque de
la barra de profundidad hacia la esquina.
