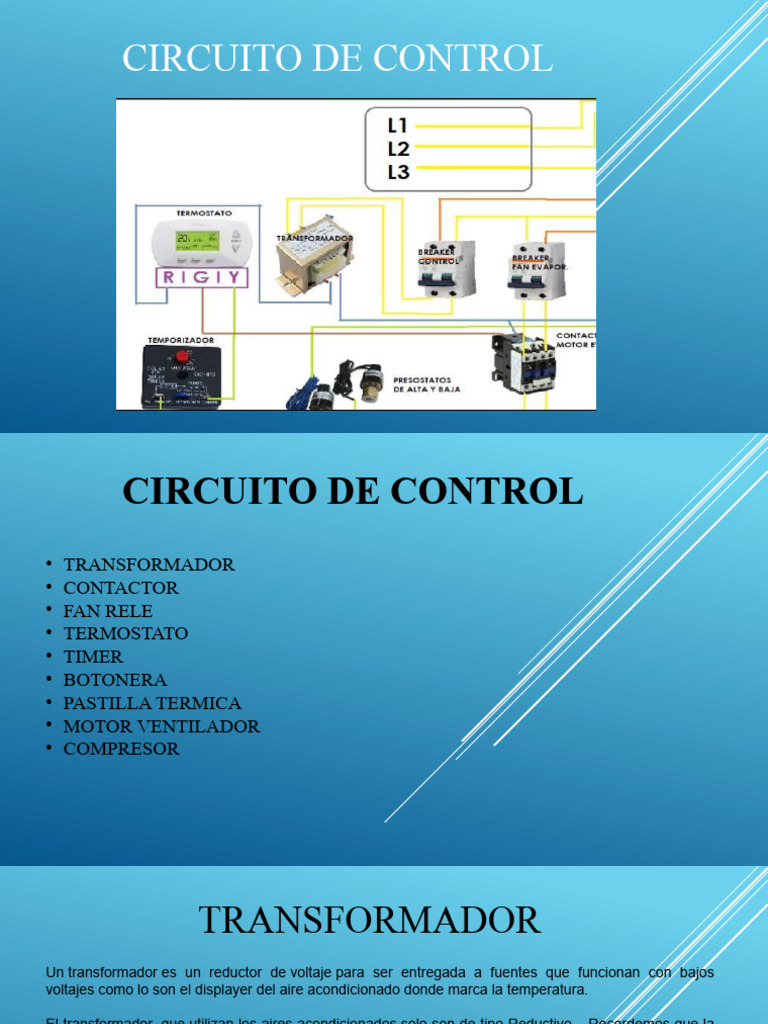

CIRCUITO DE CONTROL
CIRCUITO DE CONTROL
• TRANSFORMADOR
• CONTACTOR
• FAN RELE
• TERMOSTATO
• TIMER
• BOTONERA
• PASTILLA TERMICA
• MOTOR VENTILADOR
• COMPRESOR
TRANSFORMADOR
Un transformador es un reductor de voltaje para ser entregada a fuentes que funcionan con bajos
voltajes como lo son el displayer del aire acondicionado donde marca la temperatura.
El transformador que utilizan los aires acondicionados solo son de tipo Reductivo. Recordemos que la
clavija donde es conectado el voltaje es de 120 o 220 dependiendo del país y el transformador se
encarga de reducir el voltaje de allí la palabra reductivo.
Como son transformadores de tipo reductivo ellos van a tener ciertos parámetros en las medidas. Los
transformadores están internamente hechos por dos bobinas, La bobina primaria y la secundaria.
La bobina primario se encarga de recibir el voltaje del cual la conectemos 110/ 220 y la secundaria es la
salida de 5, 9, 12, 24 voltios dependiendo del tipo de fabricante. Recordemos que si el equipo es
electrónico las piezas electrónicas son de voltajes bajos.
Primera forma de probar transformador
del aire acondicionado
Si tenemos un transformador que en su placa de descripciones indica que trabaja con 220 voltios en
el bobinado primario y 12 voltios en el bobinado secundario entonces:
conectarías a la red con el voltaje que viene fabricado 220 v en el bobinario primario y si el transformador
del aire acondicionado se encuentra en buen estado mediríamos con un multímetro los 12 voltios de
salida. si mide menos del voltaje de 12 Voltios de salida está fallando tendríamos que sustituirlo.
Segunda forma de probar
transformador del aire acondicionado
Primero lo desconectamos de la red eléctrica, esta técnica se basa en medir la resistencia de las bobinas utilizando
nuestra pinza amperometrica para medir Ohmios, recuerden que las bobinas se miden en ohmio.
Cuando el transformador es del tipo reductivo la resistencia del primario es mayor a la resistencia del secundario.
Los transformadores eléctricos reductores tienen la capacidad
de disminuir el voltaje de salida en relación al voltaje de
entrada.
¿Como identificar las bobinas del transformador?
Contactores: ¿Qué son y para qué sirven?
¿Que es un Contactor?
El Contactor es un dispositivo eléctrico que puede cerrar o abrir circuitos en carga o en vacío en los que intervengan
cargas de intensidad que pudieran producir algún efecto perjudicial para quien lo accione como por ejemplo en
maniobras de apertura y cierre de instalaciones de motores.
Contactores: ¿Qué son y para qué sirven?
Los contactores son dispositivos de conmutación eléctricos,
similares a un relé. Los contactores pueden manejar niveles de
corriente mucho más altos que los relés estándar, lo que los
hace útiles para aplicaciones de equipos móviles.
El contacto funciona aplicando un voltaje a la bobina, esto crea
un campo magnético que mueve los contactos a la posición
cerrada y completa el circuito. Una vez que se elimina el
voltaje de la bobina, los contactos se abrirán nuevamente y
desconectarán el circuito. La gran superficie de contacto y la
gran cantidad de presión de contacto permiten que el contactor
maneje las corrientes de entrada más altas que se ven
típicamente en los mercados de equipos móviles.
Contactores: ¿Qué son y para qué sirven?
CIRCUITO DE FUERZA
CIRCUITO DE CONTROL
RELAY DE FAN
Relay fan esta parte eléctrica que en equipos de aire acondicionado suelen ser muy comunes en el
sistema eléctrico de equipos centrales y son muy útiles al momento de relevar un voltaje en cualquier
instalación donde se necesite controlar un motor ventilador o otra parte eléctrica que consuma el
voltaje para el que vienen diseñados.
El voltaje de su bobina puede ser variar según la necesidad. Los más utilizados son bobina 24v, 220v
siendo esta la encargada de magnetizar y hacer funcionar sus contactos.
