Power Transmission and Distribution

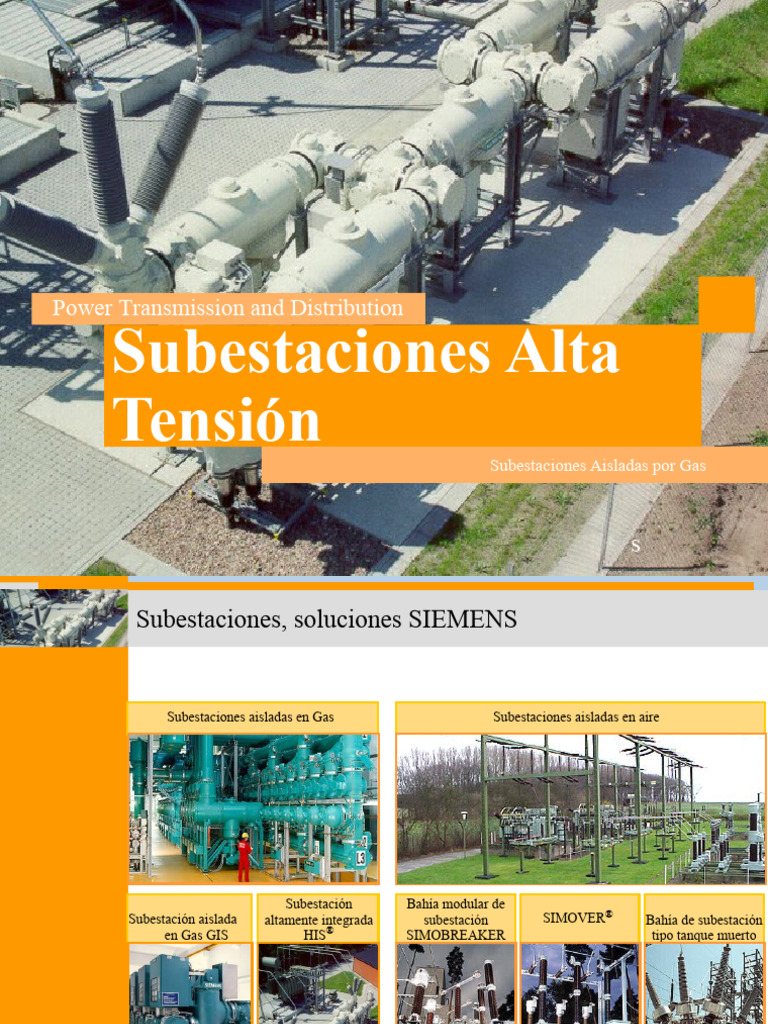

Subestaciones Alta
Tensión Subestaciones Aisladas por Gas
s
Subestaciones, soluciones SIEMENS
Subestaciones aisladas en Gas Subestaciones aisladas en aire
Subestación Bahía modular de
Subestación aislada altamente integrada subestación SIMOVER® Bahía de subestación
en Gas GIS HIS® SIMOBREAKER tipo tanque muerto
Power Transmission and Distribution
Subestaciones Aisladas por Gas SF6
Subestaciones aisladas por Gas
s
Subestaciones blindadas aisladas por gas SF6
CONCEPTO
Las excelentes características del gas SF6 como medio aislante y como medío de extinción
del arco eléctrico, han permitido su utilización en el diseño de subestaciones blindadas.
Una subestación blindada aislada por gas SF6, se puede definir como:
Un ensamble compacto de varios elementos contenidos en una
envolvente métalica aterrizada, en el cuál el medio aislante es el gas
SF6.
Gama de productos SIEMENS en subestaciones
encapsuladas.
80
Corriente nominal de corto circuito en (kA)
63
50
40
31,5
HIS 8DN9 8DP3 8DQ1 8DR1
25 8DN8 8DN8
0
72,5 123 145 170 245 300 362 420 550 800
Voltaje indicado en (kV)
Power Transmission and Distribution
Salidas Aire, Cable y a
Transformador
Subestaciones aisladas por Gas
s
Terminal tipo exterior
Ejemplo:Aislador de porcelana
Aislador compuesto
Aislador de porcelana
Ejemplo: Terminal SF6/aire con aislador compuesto
Terminal de cable tipo enchufable
Contacto tipo
enchufable
Casquillo de resina
epoxy
Elemento de control
de campo caucho
silicon
Resorte de ensamble
Terminal de cable convencional
Interface de conexión
de acuerdo a IEC 859
Aislador de resina
moldeada.
Compuesto de
relleno
Cono de alivio de
esfuerzo
Campana de entrada de
cobre
Protección mecánica
Terminal hacia Transformador
Módulo de apartarrayos
Cubierta de acceso Terminal SF6-SF6
con filtro y accesorio
de alivio de presión Contacto de resorte
Cubierta
Capucha de graduación
Resistor de óxido metálico
Tubo de soporte
Accesorios de Monitorización de presión/densidad de gas
monitoreo
eléctrica
Power Transmission and Distribution
Ventajas GIS, sobre Subestaciones
convencionales
POWER TRANSMISSION & DISTRIBUTION
s
Subestación aislada por gas / aislada por aire
(420 kV) comparación dimensional
101000
67500
298000
14000
65400
Subestación aislada por gas / aislada por aire
(145 kV) comparación de dimensiones.
50000
85000
Analisis cualitativo AIS / GIS
Concepto Tipo de subestación
AIS GIS
menor mayor menor mayor
Espacio requerido xx xx
Contaminación xx xx
Vibraciones o sismos xx xx
Montaje xx xx
Seguridad xx xx
Mantenimiento xx xx
Nivel de Ruido xx xx
Inflamabilidad xx xx
Radiointenferencia xx xx
Flexibilidad xx xx
Confiabilidad xx xx
Conclusión ventajas GIS sobre AIS
La desventaja de las subestaciones blindadas aisladas por gas SF6 es
referente al costo de inversión que aparentemente es mayor, ya que en
costo inicial, adémas de la propia subestación, es necesario considerar el
costo del gas, del equipo de llenado y regeneración, sin embargo debemos
considerar las siguientes ventajas que a futuro amortizán el costo de la
subestación blindada aislada en gas SF6:
REDUCCION DEL COSTO DEL TERRENO
REDUCCION DEL COSTO DE ESTRUCTURAS
REDUCCION DEL COSTO DE LAS CIMENTACIONES Y
ACONDICIONAMIENTOS DEL TERRENO
REDUCCION EN EL COSTO DEL MATENIMIENTO
REDUCCION EN EL COSTO DE SERVICIOS AUXILIARES
(ALUMBRADO, RED DE TIERRAS, CABLEADO DE
CONTROL Y ENERGIA, BUSES, HERRAJES, AISLADORES,
ETC.
