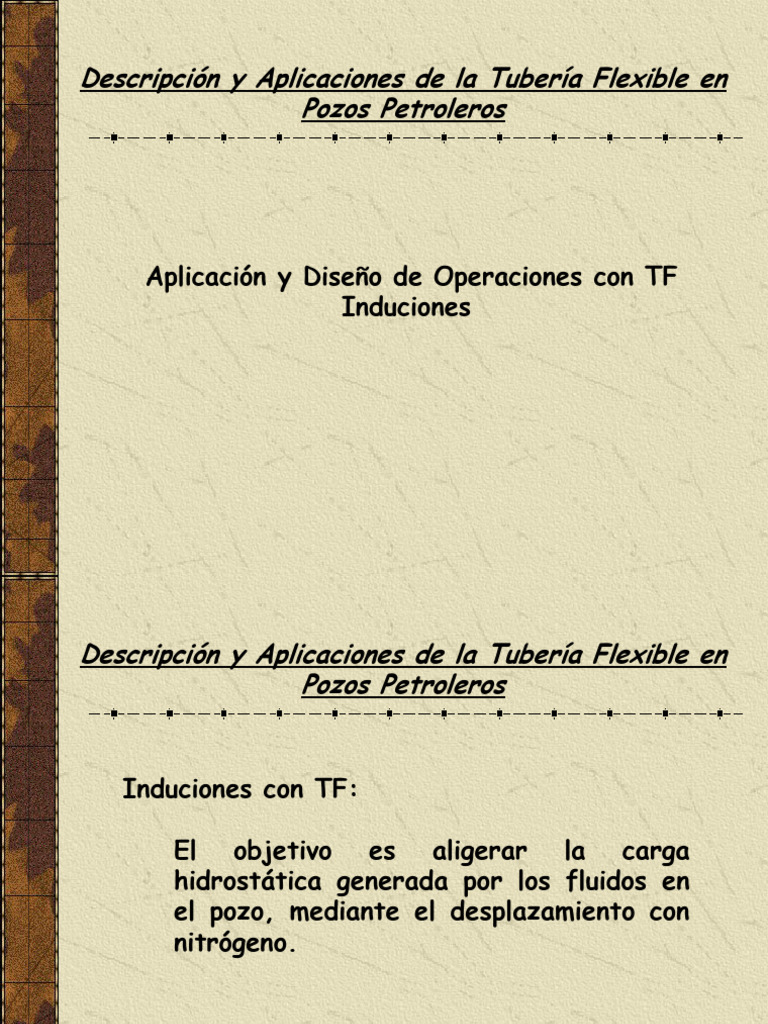

Descripción y Aplicaciones de la Tubería Flexible en

Pozos Petroleros

Aplicación y Diseño de Operaciones con TF

Induciones
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

Induciones con TF:

El objetivo es aligerar la carga

hidrostática generada por los fluidos en
el pozo, mediante el desplazamiento con
nitrógeno.
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros
Consideraciones de diseño:

1. La geometría del pozo

2. El nivel de fluido
3. Las condiciones del aparejo de
producción
4. Conexiones superficiales
5. Datos del yacimiento
6. Densidad de fluido en el pozo
7. Presión y temperatura de fondo
8. Las características de la tubería
flexible.
9. Las norma de seguridad del área.
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

Consideraciones de diseño:

Además se requiere conocer el

comportamiento de nitrógeno.

Determinar el volumen óptimo de acuerdo

con el tiempo de operación.
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

El volumen de nitrógeno:

1. Es función de la geometría del

pozo
2. Tipo de fluido por desplazar
3. Las condiciones de operación
4. Los gastos, presiones de inyección
5. La velocidad de introducción y
extracción de la TF.
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

El comportamiento del N2

1. Es un gas inerte
2. No tiene riesgos de incendio
3. Tiene un coeficiente de solubilidad en
agua y/o aceite bajo
4. Es estable no reacciona con otros
fluidos
5. Inhibe la corrosión de partes metálicas
No contamina ni daña las formaciones
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

El comportamiento del N2

1. mantiene su estado gaseoso

a presiones y temperaturas
elevadas
2. Tiene alto rendimiento de
volumen de gas por volumen
de líquido
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

Propiedades del nitrógeno gaseoso :

Símbolo N2
Presión crítica 34.61 Kg /cm 2
Peso molecular 28.016
1 Kg. de líquido rinde 0.861 m 3 de gas
Densidad a 20 º C 0.001165 gr/ cc
Punto de ebullición -196.8 º C
contenido de humedad 2.5 ppm ( v )
Temperatura crítica - 147.1 º C
Toxicidad nula
Punto de vaporización - 29.81 º
Combustibilidad nula
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

Metodología para Calcular el Volumen de

Nitrógeno
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

Metodología para Calcular el Volumen de

Nitrógeno

1. Determinar el volumen necesario para

introducir la TF a la profundidad
deseada.

LQN2 
Vint o  vi
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

Metodología para Calcular el Volumen de

Nitrógeno

2. Calcular el volumen para circular en el

fondo como:

VTf  Vtotal  Fv
Vtotal  Vca sin g  VTubing
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

Metodología para Calcular el Volumen de

Nitrógeno

3. Calcular el volumen durante la

extracción de la tubería flexible :

 L  QN 2 
Vextra  
 Ve 
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

Metodología para Calcular el Volumen de

Nitrógeno

4. Finalmente el volumen total de

nitrógeno será igual a la suma de los
volúmenes calculados anteriormente:

VTN2 = Vinto + Vtotal + Vextra

Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

Secuencia operativa previa:

1. Verificar los datos del pozo (estado

mecánico, etc.).
2. Revisar el diseño de la intervención.
3. Efectuar una reunión de trabajo en la
localización.
4. Revisar las conexiones superficiales.
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

Secuencia operativa durante la ejecución:

1. Instalar las unidades.

2. Efectuar prueba de presión al equipo y

conexiones

3. Iniciar la intervención;
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

Secuencia operativa durante la ejecución:

3. Iniciar la intervención;
a) Bajar la TF a la velocidad y gasto de
establecido
b) Verificar peso y tensión a intervalos de
profundidad
c) Bombear el volumen calculado de N2 a
mayor gasto, a la profundidad deseada
d) Mantener la sarta con movimientos
ascendentes y descendentes para evitar
atrapamientos de la tubería flexible.
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

Secuencia operativa durante la ejecución:

4. Extraer la tubería flexible, terminado el

desplazamiento.

Nota:Se recomienda que la línea de descarga

se mantenga sin estrangulador, para evitar
la contrapresión.
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

Secuencia operativa posterior a la intervención:

1. Desmantelar el equipo y accesorios

utilizados durante la intervención.

2. Evaluar la operación y hacer un

reporte final del servicio.
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

La inducción puede ser continua o en forma

intermitente esto depende de la
capacidad de aportación del pozo.
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros
La inducción continua:

Es el método más utilizado, consiste en

bajar la TF con circulación, a una
velocidad y gasto constante.

Iniciando el desplazamiento de fluidos

cuando la tubería flexible por abajo del
nivel de fluido.

Se continua bombeando hasta la profundidad

programada (punto máximo de
inyección).
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros
La inyección intermitente.

Es similar al anterior, con la variante de no

bombear N2, hasta la profundidad
predeterminada.

La presión de bombeo es mayor que la

presión hidrostática de la columna del
fluido dentro del pozo.

El volumen de N2 a bombear es equivalente

al volumen total del pozo, multiplicado
por el factor de volumen.
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros SAMARIA 112-B

24" 50 m

16" 502 m

a) Calcular la cantidad de
nitrógeno requerida
para realizar la
operación.
10 3/4" 2950 m

b) b) las fuerzas CAMISA 2 7/8"

requeridas para formar EMP. 413-06 7

el pandeo sinuoso,
5/8" 3965 m
B.L. 5" 4009 m

helicoidal y de resorte.
7 5/8" 4310 m

Considere que la velocidad

de introducción es de
4485 - 4510
m

30 m/min, y Q n2 es
4623 m
P.I.
P.T. 5" 4650 m

3
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros
a) El calculo de la cantidad de nitrógeno
requerida se obtiene con el procedimiento
descrito.

Vinto= 1495- 2250 m3 de N2

Vtubing = 13.6 m3
Vcasing=4.4 m3
Vtotal=13.6+4.4=18.01 m3
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

a) Factor de volumen se obtiene de

acuerdo al siguiente procedimiento.

Calcular la presión hidrostática

Ph = 1.422 ( L * d ) = 1.422 ( 4485 x 1 )

Ph = 6377.6 psi
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

a) Factor de volumen se obtiene de

acuerdo al siguiente
procedimiento.

De la tabla IV.2, localizar el valor

mas cercano a la profundidad
(14,710 pies), la intercepción con
la presión de fondo ( 6377.6
psi ), corresponde a la presión en
superficie a teorica de 5000 psi.
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

a) Factor de volumen se obtiene de

acuerdo al siguiente procedimiento.

De la tabla IV.3, con la

profundidad de 14,710 pies y la
presión en de 5000 psi, el punto
de intercepción corresponde al
factor de peso del nitrógeno de
1.3525.
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

a) Factor de volumen se obtiene de

acuerdo al siguiente procedimiento.

En la tabla IV.4, se localiza el

valor más cercano a 4715.4
( 4710 psi ) y con la intercepción
de 14,710 pies ( 14000 pies ) se
encuentra el valor de 249.0 m3 /
m3, que corresponde al factor de
volumen
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

El volumen de nitrógeno para circular

en el fondo es la multiplicación del
volumen total por el factor de
volumen (249 m3/m3).

VTf = Vtp x Fv = 22.6 x 249 =

4485.6 m3.
Descripción y Aplicaciones de la Tubería Flexible en
Pozos Petroleros

El volumen de nitrógeno para sacar la

TF, será:

Vextra =3363m3

Finalmente el volumen total de nitrógeno

requerido para la inducción es:

VTN2 = Vinto + Vtotal + Vextra

=2250+4485.6+3363
=10,099.3 m3
