Overview ECI Telecom v1.3

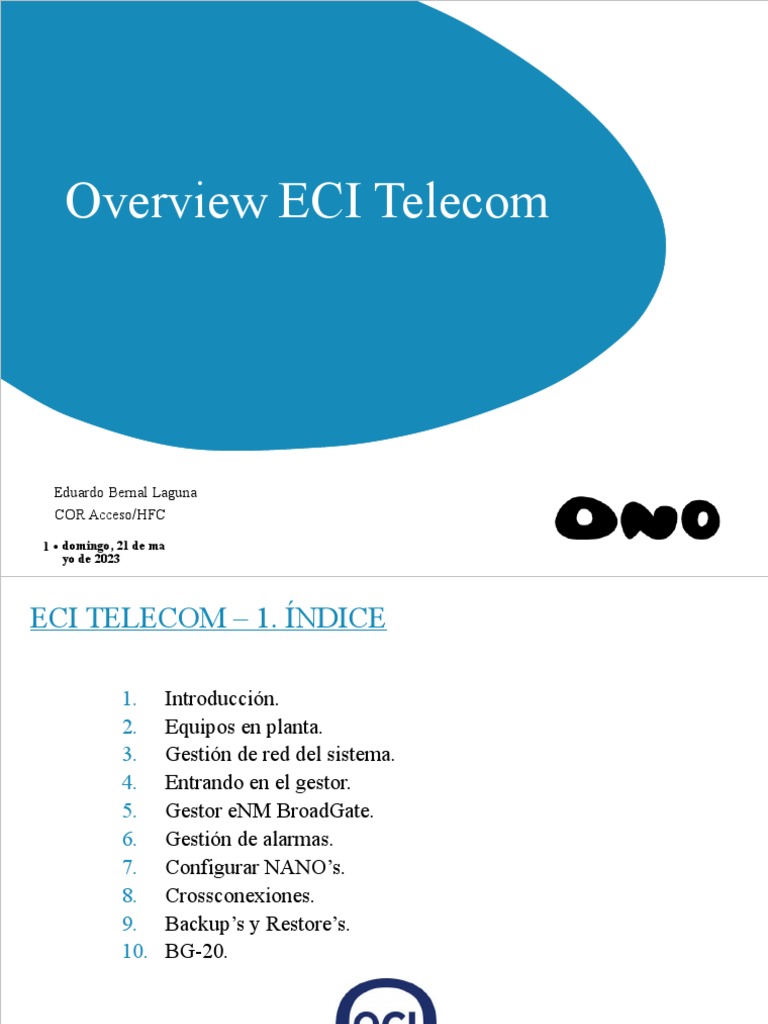

Overview ECI Telecom
Eduardo Bernal Laguna

COR Acceso/HFC
1 • domingo, 21 de ma
yo de 2023
ECI TELECOM – 1. ÍNDICE
1. Introducción.
2. Equipos en planta.
3. Gestión de red del sistema.
4. Entrando en el gestor.
5. Gestor eNM BroadGate.
6. Gestión de alarmas.
7. Configurar NANO’s.
8. Crossconexiones.
9. Backup’s y Restore’s.
10. BG-20.
2 • domingo, 21 de may
o de 2023
1. INTRODUCCIÓN
yo de 2023
ECI TELECOM – 1. INTRODUCCIÓN
• Descripción del sistema:
― Unidad de Terminación de Red (NT ó NANO).

― Unidad de Consolidación (CUOD).
o de 2023
o de 2023
― Unidad de Terminación de Red (NT ó NANO).

― E1 & PRI.
― Nx64 kbps.
― LAN (Ethernet).
― POTS & BRA.
― Unidad de Consolidación (CUOD).
yo de 2023
• Topologías:
yo de 2023
2. EQUIPOS EN PLANTA
yo de 2023
ECI TELECOM – 2. EQUIPOS EN PLANTA
• NANO Terminal:
― Basados en fibra óptica usando SDH.
― Provéen N x 2 Mbit/s diseñadas para PYMES.
― Soportan interfaces Standard STM-1 y SNMP.
― Existen 3 tipos: nNT-E, nNT-X y nNT-L.
yo de 2023
• nNT-E:
― Proporciona 4 conexiones de servicio E1 full
compliance ITU-T.
― Útiles para acceso PBX, Frame Relay y
conectividad router a red SDH, servicios RDSI y
servicios de líneas dedicadas (LL).
yo de 2023
• nNT-X:
― Proporciona 2 conexiones de servicio E1 y 2
canales de datos programables síncronos (X.21-
V11/V35).
― Útiles para acceso PBX, Frame Relay y
conectividad router a red SDH, servicios RDSI,
líneas dedicadas, FTP, etc.
yo de 2023
• nNT-L:
― Proporciona 2 conexiones de servicio E1 y 4
puertos ethernet 10BaseT conectados a un switch
Ethernet.
― Útiles para servicios LAN transparente, acceso
PBX, Frame Relay, conectividad router a red SDH,
servicios RDSI, líneas dedicadas, FTP, etc.
yo de 2023
o CUOD:
― Consolida y distribuye tráfico sobre redes de fibra óptica.
― Consta de 4 módulos:
• Módulo de consolidación (COUD).
• Módulo óptico QUAD (QOM). Se pueden instalar 2.
• Módulo de alimentación.
• Módulo de ventilación.
yo de 2023
1. Rojo: módulo alimentación

2. Amarillo: módulo QOM
3. Verde: módulo CUOD
4. Azul: módulo ventilación
yo de 2023
1 2
4
3
yo de 2023
• CUOD:
― Soporta hasta 8 conexiones SDH STM-1 en fibra
óptica hacia clientes y 1 más igual hacia cabecera.
― Funciona como X-Connect 1/0 (clientes desde
64Kbit/s de hasta 2 Mbit/s en matriz 4/3/1).
yo de 2023
o CUOD:
― Control y comunicación:
• SNMP sobre SDH a través de DCC (Data
Communications Channel).
• Conexión ethernet a la DCN (Extenal Data
Communication Network).
― Sincronismo: “line mode” tomado de red cabecera.
yo de 2023
3. GESTIÓN DE RED DEL SISTEMA
yo de 2023
ECI TELECOM – 3. GESTIÓN DE RED DEL SISTEMA
o Broadgate Web Craft Terminal:
― Conexión local a cualquier PC con MS Internet
Explorer, a través de puerto ethernet o RS232 con
slip.
― Permite:
• Instalar y configurar un NT incluyendo la parte seguridad.
• Acceder a las alarmas de un NT y hacer rutinas de
mantenimiento.
yo de 2023
• eNM BroadGate:
yo de 2023
• eNM BroadGate:
― Gestión de la configuración.
― Gestión de alarmas.
― Perfomance Monitoring (de 15 minutos a 24 horas).
― Funciones de Mantenimiento (FerFs, Bits, AISs,
bucles, etc).
― Control de Seguridad de Accesos de Usuario.
yo de 2023
4. ENTRANDO EN EL GESTOR
yo de 2023
ECI TELECOM – 4. ENTRANDO EN EL GESTOR
o de 2023
http://giro/VPortal/
Usuario
y
contraseña NT
eci_nms
o de 2023
Usuario
y
contraseña NT
o de 2023
Usuario
y
contraseña NT
o de 2023
cor_tx
supcor02
Usuario
y
contraseña NT
o de 2023
Usuario
y
contraseña NT
o de 2023
― Para echar a un usuario:
Usuario
y
contraseña NT
o de 2023
eci_nms
Usuario
y
contraseña NT
o de 2023
5. GESTOR eNM BROADGATE
yo de 2023
ECI TELECOM – 5. GESTOR eNM BROADGATE
El eNM posee dos niveles de operación para la

gestión de los Equipos de Red (NTs):
― NE List Window: útil para realizar operaciones

sobre un grupo de NTs o labores generales de
gestión.
― Equipment View Window: Es la vista de un único

elemento representando gráficamente las diferentes
partes del mismo. Útil para realizar operaciones
sobre un NT.
yo de 2023
NE LIST WINDOW:
― Menú View.
― Menú Configuration.
― Menú Propagate.
― Menú System.
yo de 2023
NE EQUIPMENT WINDOWS:
― Menú View.
― Menú Alarm.
― Menú Configuration.
― Menú Maintenance.
― Menú System.
Vista típica nNT-E/X Vista típica nNT-L
yo de 2023
• Info Window:
yo de 2023
• Current Alarm Window:
Ventana de información de una alarma

específica (doble click/botón info)
Ventana habitual de alarmas de un NE
yo de 2023
• Alarm Severity Window:
yo de 2023
• Port Connections Window:
yo de 2023
• Network interface Window:
yo de 2023
• Código de Colores e Iconos del eNM:
― Gris: No hay Comunicación entre NE y eNM.

― Verde: No hay alarmas en el NE.
― Amarillo: Al menos hay una alarma Warning o
Minor en el NE
― Rojo: Al menos hay una alarma Major o Critical en
el NE.
― Azul: Estado anómal.
 Icono de Advertencia de Tráfico:

 Icono de Mantenimiento (Bucles):
yo de 2023
6. GESTIÓN DE ALARMAS
yo de 2023
ECI TELECOM – 6. GESTIÓN DE ALARMAS
TIPOS DE ALARMAS:
― Hardware:
• Equipment failure.
• Equipment Mismatch.
― Sincronismo:
• Timing Input Failure (fallo de fuente definida
para el NE).
yo de 2023
TIPOS DE ALARMAS:
― Transmisión:
• Estándar PDH y SDH.
yo de 2023
TIPOS DE ALARMAS:
― Performance Monitoring.
yo de 2023
• Ajuste de Severidad de las Alarmas:
yo de 2023
7. CONFIGURAR NANO’s
yo de 2023
ECI TELECOM – 7. CONFIGURAR NANO’s
• PUERTOS E1:
― Doble clic en el NT.
― Doble clic en Ports.
o de 2023
• PUERTOS E1:
― Marcar Port Enabled.
― Service Type: Siempre E1 Unframed.
― Costumer Name: Etiqueta del cliente.
― Service Label: Etiqueta del servicio.
― VC-12: Se deja tal cual.
― TU-12: Indicar el correspondiente según OTC.
― Trail Label: Código del circuito.
o de 2023
• PUERTOS ETHERNET:
― Doble clic en Ethernet Switch.
o de 2023
• PUERTOS ETHERNET:
― Rellenar todos los datos como en los E1.
― Lan SwitchMode: Marcar Partition.
o de 2023
• PUERTOS V35:
― Doble clic en Ports.
o de 2023
• PUERTOS V35:
― Rellenar como los E1.
― Service Type: Marcar siempre E1 Unframed en E1 Line Type y V.35
en Service Type.
o de 2023
• PARA CAMBIAR UN NANO:

1. Cerciorarnos del tipo del NT (E, X o L).
2. Apuntar el ID del NT.
3. Cambiar el NANO.
4. Meter en local la IP del NT.
 La configuración se debería descargar automáticamente, sino, realizar un

Restore manualmente.
o de 2023
• Realizar un Ping a un equipo:
― Telnet a la IP 10.140.60.60.
― Escribir su –root (contraseña ec1).
― Escribir ping X.X.X.X, donde las X corresponden a
la IP del equipo.
― Si el ping llega correctamente, nos aparecerá el
mensaje Is Alive.
o de 2023
• Uso de bucles:
yo de 2023
8. CROSSCONEXIONES
yo de 2023
ECI TELECOM – 8. CROSSCONEXIONES
• VER CROSSCONEXIONES:
― Doble clic en la CUOD.
― Clic en XC 4/3/1 List.
o de 2023
• VER CROSSCONEXIONES:
o de 2023
• CREAR CROSSCONEXIONES:
― Doble clic en la CUOD.
― Clic con el botón derecho en el puerto deseado y marcar Enable.
― Clic en Create XC 4/3/1.
o de 2023
• CREAR CROSSCONEXIONES:
― Rate: Siempre 2M.
― Customer Name: Etiqueta de cliente.
― XC ID: Se rellena automáticamente.
― Trail Label: Código del cto (Ver OTC).
― XC Topology:
1. Pinchar en Net I/F y elegir el TU-12
correspondiente según OTC.
2. Pinchar en el puerto deseado y elegir
el TU-12 correcto.
3. Damos a Apply y listo.
o de 2023
9. BACKUP’S Y RESTORE’S
yo de 2023
ECI TELECOM – 9. BACKUP’S Y RESTORE’S
• REALIZAR UN BACKUP:
1. Desde el NE List, seleccionar todos los equipos.
2. Ir al menú System/Save NE DB.
3. Dar un nombre al backup en la ruta Browse/Config/CUOD.
o de 2023
ECI TELECOM – 9. BACKUP’S Y RESTORE’S
• REALIZAR UN RESTORE:
1. Seleccionar el equipo deseado en el NE List.
2. Ir al menú System/Restore NE DB. ¡OJO! Esto carga el backup en
el equipo pero no lo activa.
3. Para activar el backup cargado, ir a la ruta System/Activate
Configuration File.
o de 2023
10. BG-20
yo de 2023
ECI TELECOM – 10. BG-20
• ABRIENDO EL GESTOR:
o de 2023
o de 2023
cor_tx / soptec_tx / administrator
supcor01 ó supcor02 / soptec / admin2
o de 2023
o de 2023
 NOTA: Cuando ha arrancado el gestor, NO sale la ventana en pantalla,

sino que aparece el icono de ECI en el menú de tareas (al lado del
reloj), por lo que hay que hacer doble clic sobre él.
o de 2023
o de 2023
• Herramientas básicas:
− Árbol de elementos: Botón Navigate.
− Mostrar alarmas activas: Seleccionar en el árbol de elementos All

y después ir al menú Fault/CurrAlrm.
− Histórico de alarmas: Ir al menú Fault/Historic.
o de 2023
• REALIZAR UN BACKUP:
1. Abrir un escritorio remoto (Inicio/Ejecutar/mstsc /console).
2. Conectarse la máquina con la IP 172.31.184.20 (usuario y
contraseña Administrator/admin123456).
3. Lanzar la aplicación con el icono de ECI llamado GUI
(contraseña admin2).
4. Ir a la ruta Maintenance/Advanced/Get/Download NE File.
5. Ir a Select all NEs/Get.
o de 2023
• REALIZAR UN RESTORE:
− Realizar los mismos pasos que para hacer un backup salvo el
punto 5:
− Seleccionar el elemento deseado en el árbol de la iquierda y
pinchar en Download.
 Para activar el backup restaurado debemos pinchar con el botón

derecho sobre la MXC (controladora) del elemento deseado y
pulsar en Card reset/Cold restart.
o de 2023
ECI TELECOM
yo de 2023
Seguimos en contacto
Para más información:

Eduardo Bernal Laguna
912 025 090/770
eduardo.bernal@ono.es
o de 2023
Gracias
o de 2023

Overview ECI Telecom v1.3

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Overview ECI Telecom v1.3

Cargado por

Copyright:

Formatos disponibles

Overview ECI Telecom

Eduardo Bernal Laguna

• Descripción del sistema:

― Unidad de Terminación de Red (NT ó NANO).

• Descripción del sistema:

• Descripción del sistema:

― Unidad de Terminación de Red (NT ó NANO).

― Unidad de Consolidación (CUOD).

1. Rojo: módulo alimentación

El eNM posee dos niveles de operación para la

― NE List Window: útil para realizar operaciones

― Equipment View Window: Es la vista de un único

Vista típica nNT-E/X Vista típica nNT-L

• Current Alarm Window:

Ventana de información de una alarma

• Alarm Severity Window:

• Port Connections Window:

• Network interface Window:

• Código de Colores e Iconos del eNM:

― Gris: No hay Comunicación entre NE y eNM.

 Icono de Advertencia de Tráfico:

• Ajuste de Severidad de las Alarmas:

• PARA CAMBIAR UN NANO:

 La configuración se debería descargar automáticamente, sino, realizar un

• Realizar un Ping a un equipo:

cor_tx / soptec_tx / administrator

supcor01 ó supcor02 / soptec / admin2

 NOTA: Cuando ha arrancado el gestor, NO sale la ventana en pantalla,

− Mostrar alarmas activas: Seleccionar en el árbol de elementos All

− Histórico de alarmas: Ir al menú Fault/Historic.

 Para activar el backup restaurado debemos pinchar con el botón

Para más información:

También podría gustarte
