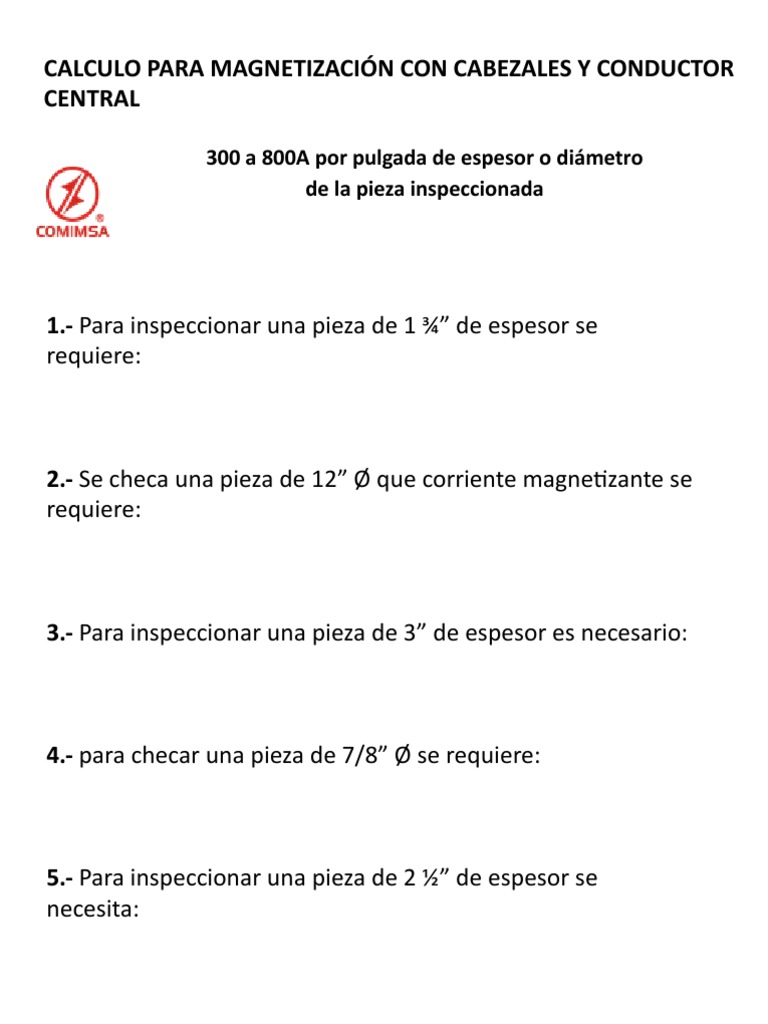

CALCULO PARA MAGNETIZACIÓN CON CABEZALES Y CONDUCTOR

CENTRAL

300 a 800A por pulgada de espesor o diámetro

de la pieza inspeccionada

1.- Para inspeccionar una pieza de 1 ¾” de espesor se

requiere:

2.- Se checa una pieza de 12” Ø que corriente magnetizante se

requiere:

3.- Para inspeccionar una pieza de 3” de espesor es necesario:

4.- para checar una pieza de 7/8” Ø se requiere:

5.- Para inspeccionar una pieza de 2 ½” de espesor se

necesita:
 PRÁCTICA PARA EL CÁLCULO DE CORRIENTE MAGNETIZANTE
PARTÍCULAS MAGNÉTICAS NIVEL II (PCCM-II/2023)
CALCULO PARA BOBINAS BAJO FACTOR DE LLENADO, PIEZAS
COLOCADAS EXCENTRICAMENTE:
Diámetro o espesor de la pieza menor que el 10% que el diámetro de la bobina
Relación L/D= 3 a 15

FORMULA:

6.- Inspeccionar una pieza de 11/2” Ø y longitud de 12”, con bobina de 16” Ø
con 6 vueltas:

7.- Inspeccionar una pieza de 3/8” Ø y longitud de 2 1/2”, con bobina de 24”Ø
con 8 vueltas:

8.- Inspección de una pieza de 5” Ø y 18” de longitud, con bobina de 60” y 10

vueltas:

9.- Inspección de una pieza de 1/2" Ø y 12” de longitud, con bobina de 8” Ø y 5

vueltas:

10.- Se inspecciona una pieza de 21/2" Ø y 36” de longitud, con bobina de 30”
y 6 vueltas:
 CALCULO PARA BOBINAS CON BAJO FACTOR DE LLENADO, PIEZAS
COLOCADAS AL CENTRO:
Diámetro o espesor de la pieza menor que el 10% del diámetro de la
bobina
Relación L/D= 3 a 15

FORMULA:

11.- Se inspecciona una pieza de 3” Ø y 18” de longitud, con bobina

de 24” y 8 vueltas:


12.- Se checa una pieza de ½” Ø y 12” de longitud, con bobina de
6” Ø y 5 vueltas:


13.- Se inspecciona una pieza de 2 ½” Ø y 24” de longitud, con una
bobina de24” Ø y 6 vueltas:


14.- Se inspecciona una pieza de 3/4" Ø y 10” de longitud, con una
bobina de 12” Ø y 3 vueltas:


15.- Se checa una pieza de 3/4" Ø y 24” de longitud, con una bobina
de 10” Ø y 5 vueltas:
CALCULO PARA BOBINAS CON ALTO FACTOR DE LLENADO
Diámetro de la bobina menor que dos veces el diámetro o espesor
de la pieza
Relación L/D= 3 a 15
FORMULA:

16.- Se checa una pieza de 3” Ø y 12” de longitud, con una

bobina de 5” Ø y 3 vueltas:

17.- Se inspecciona una pieza de 4 ½” Ø y 36” de longitud, con

una bobina de 6” Ø y 5 vueltas:

18.- Se inspecciona una pieza de 12” Ø y 48” de longitud, con

una bobina de 18” Ø y 8 vueltas:


19.- Se inspecciona una pieza de 7 ½” Ø y 128” de longitud,

con una bobina de 12” Ø y 6 vueltas:

20.- Se checa una pieza de 4” Ø y 36” de longitud, con una

bobina de 6” Ø y 5 vueltas:
 CALCULO PARA MAGNETIZACIÓN CON PUNTAS DE CONTACTO

100 a 125A /pulgada de separación entre las puntas (3.9 a

4.9A/mm) para piezas de ¾” o más.

90 a 110A / pulgada de separación entre las puntas (3.5 a

4.3A/mm) para piezas menores de ¾”
21.- Se checa una pieza de ½” de espesor y a 6” de separación de las
puntas:

22.- Se inspecciona una pieza de 2 ½” de espesor y con las puntas

separadas a 8”:

23.- Se checa una pieza de ¼” de espesor y con un espaciamiento de

las puntas de 3”:

24.- Se checa una pieza de 3/8” de espesor y con un espaciamiento

entre puntas de 4”:

25.- Se inspecciona una pieza de ¾” de espesor y con un

espaciamiento entre puntas de 3”:
