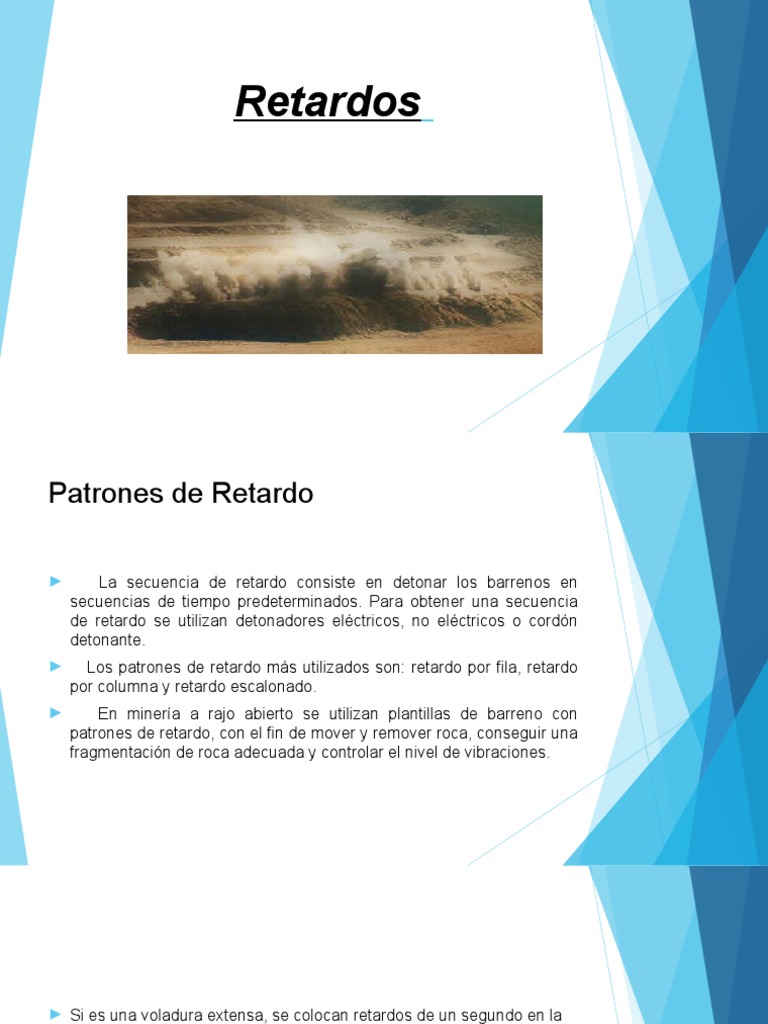

Retardos

Patrones de Retardo

► La secuencia de retardo consiste en detonar los barrenos en

secuencias de tiempo predeterminados. Para obtener una secuencia
de retardo se utilizan detonadores eléctricos, no eléctricos o cordón
detonante.
► Los patrones de retardo más utilizados son: retardo por fila, retardo
por columna y retardo escalonado.
► En minería a rajo abierto se utilizan plantillas de barreno con
patrones de retardo, con el fin de mover y remover roca, conseguir una
fragmentación de roca adecuada y controlar el nivel de vibraciones.
► Si es una voladura extensa, se colocan retardos de un segundo en la
línea de fuego ubicadas cada siete corridas de producción, evitando
que todo el recorte salga instantáneamente y que alguna piedra
proyectada en altura pudiera cortar el cordón en la superficie.
► Se colocará un segundo retardo paralelo a estos, cumpliendo
únicamente con el objetivo de asegurar la continuación de la
detonación por si alguno falla.
Secuencia típica de mallas
Intervalos de retardo
► Existe una relación inversa entre el tiempo de retardo de la voladura y el
nivel de vibración que esta genera. Al cambiar el tiempo de retardo de 5 a 9
ms implica una disminución de las vibraciones de 2 a 3 veces en su magnitud.
Una causa a tal disminución se debe a que si la onda de presión viaja desde
éste hasta la cara libre de la voladura y desde ahí a otro barreno que esta a
punto de detonar, entonces el segundo barreno estará más confinado y por lo
tanto el explosivo suministrará una mayor cantidad de energía, la cual se
utilizará en fragmentación.
► Los intervalos de retardo pueden producir interferencia destructiva, esta
interviene la superposición de picos de vibración fuera del área de la voladura.
La interferencia constructiva dentro del área de voladura y contigua produce
un mayor grado de fracturamiento de la roca, efecto buscado en muchas
minas y canteras.
CORDON DETONANTE
Sistema Eléctrico

Espines de retardo Mark V:

► Se utilizan principalmente en trabajos subterráneos como túneles, galerías,

pozos, etc. Se fabrican en diez periodos regulares de retardo
SISTEMA NO ELÉCTRICO
Sistema eléctrico
► Permite de forma sencilla al usuario, cargar y programar una voladura,
proporcionando  precisión y control y reduciendo los niveles de vibración que
puedan afectar a las estructuras colindantes.
► Permite secuenciar la voladura, aumentando así las posibilidades de conseguir
el movimiento y fragmentación de la roca deseada.
Tiempos de retardo
Retardos de barreno a barreno

Rocas Constante TH (ms/m)

Arenas, Margas, Carbón. 6,5
Algunas Calizas y Esquistos. 5,5
Calizas compactas y Marmoles, algunos
Granitos y Basaltos, Cuarcitas y algunas 4,5
Gneis.
Feldespatos Porfíricos, Gneis 3,5
compactos, Mica, Magnetitas.
Tiempos de retardo
Cálculo de retardo entre filas

Constante TR (ms/m) resultado

6,5 Violencia, sobre presión excesiva,

rompimiento trasero.
8,0 Pila de material alta cercana a la cara,
sobrepresión y rompimiento moderado.
11,5 Altura de pila promedio, sobrepresión y
rompimiento promedio
16,5 Pila de material disperso con
rompimiento trasero mínimo
Tiempos de retardo
