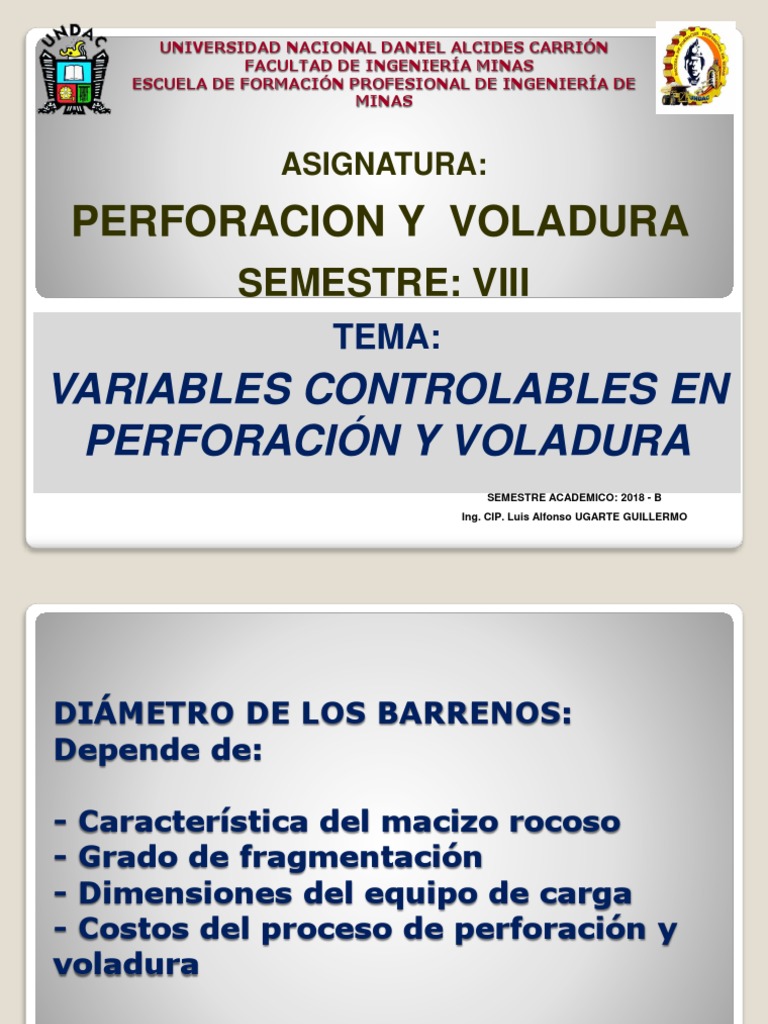

UNIVERSIDAD NACIONAL DANIEL ALCIDES CARRIÓN

FACULTAD DE INGENIERÍA MINAS

ESCUELA DE FORMACIÓN PROFESIONAL DE INGENIERÍA DE
MINAS

ASIGNATURA:

PERFORACION Y VOLADURA
SEMESTRE: VIII
TEMA:
VARIABLES CONTROLABLES EN
PERFORACIÓN Y VOLADURA
SEMESTRE ACADEMICO: 2018 - B
Ing. CIP. Luis Alfonso UGARTE GUILLERMO
DIÁMETRO DE LOS BARRENOS:
Depende de:

- Característica del macizo rocoso

- Grado de fragmentación
- Dimensiones del equipo de carga
- Costos del proceso de perforación y
voladura
Barrenos de pequeño Diámetro:

El costo de perforación, cebado,

iniciación son altos.

En operaciones de carga, conexión

y retacado se invierte mucho
tiempo y en mano de obra.

- El consumo específico del

explosivo es menor.
Sí el Diámetro del taladros es grande:

se obtiene una granulometría de >

dimensión cuando hay diaclasas o
discontinuidades.

Al aumentar el diámetro se obtiene:

- Elevación de la velocidad de
detonación de los explosivos
- Disminución del costo global de perf.
y voladura
- Mecanización de la carga de explosivo
- > rendimiento de perforación m3
volado/m. perf.

- > rendimiento de equipo de carguío,

por tanto > productividad.

- sí se requiere una >fragmentación se

debe elevar el consumo específico del
explosivo.

- Si se aumenta la longitud del

retacado, en la parte alta se puede
producir bloques.
- en rocas masivas, la longitud de carga
y el Diámetro presentan ratios
L/D<60, el incremento de este
parámetro tiende a aumentar la
fragmentación.

- En perforación a cielo abierto llega

hasta 310 mm.; en sub terráneos hasta
152 mm., en galerías hasta 76 mm.
ALTURA DE BANCO:
- UNA RELACIÓN CONTROLABLE ES H/B = 3
EL DESPLAZAMIENTO Y LA DEFORMACIÓN DE LA
ROCA ES FÁCIL.
- Considerar el alcance de la máquina de
carga y la dilución del mineral.

- Altura de banco muy grande se desvían

los barrenos que afecta a la
Fragmentación
> vibración
> proyección
> Sobreexcavación
- La malla de perf. B x S no se mantiene
constante en las diferentes cotas de
barrenos.
INCLINACIÓN DE LOS BARRENOS: Perf. Inclinada

- Mejor fragmentación, desplazamiento y

esponjamiento de la pila de material.
- Disminuye los cortes y fallos en las
voladuras
- Taludes más sanos y seguros
- > rendimiento de las palas debido a la <
altura y > esponjamiento de la pila.
- menor sobre perforación.
- Se aprovecha mejor la energía del explosivo,
< nivel de vibraciones.
- < consumo específico de explosivo.
- Mayor rendimiento de la perforación
DESVENTAJAS:

- Desviación de barrenos cuando son muy

largos
- > longitud de perforación
- Dificulta el posicionamiento de la
perforadora y la operación de emboquille

- > desgaste del varillaje

- Menor disponibilidad mecánica de la
máquina
- Problemas de carga con explosivo en
barrenos con agua.
RETACADO.
Longitud del taladro que se rellena con material
inerte, para confinar y retener los gases de la
explosión y evitar las proyecciones.

Sí el retacado es excesivo se producen bancos,

poco esponjamiento de la pila.

Para el retacado tener en cuenta:

El tipo y tamaño de material utilizado

- Tamaño de la partícula del retacado más eficaz

es de 1/25D

- La longitud del retacado aumenta conforme

disminuye la calidad de roca, variando entre 25D y
60D.
- SOBREPERFORACIÓN:

Es La longitud de taladro por debajo del

nivel del piso del banco que se necesita
para fragmentar la roca a la altura del
banco.
- Sí la SP. Es pequeña se produce repies.
- Sí la SP. Es excesiva se produce:
Aumento de costos de perf. y vol.
Incremento del nivel de vibraciones
Riesgo de sobre perforación excesiva
en la parte inferior del banco causando
problemas para la siguiente perforación.
RELACIONES DE LA SOBRE PERFORACIÓN:

Relaciones normales entre J/B:

CONDICIONES DEL TERRENO J/B

-Planos de discontinuidad en el
pie del banco, repiés no se obtiene 0

- Roca blanda, repiés poco probable 0,1 –

0,2

- Roca media, Repiés normal 0,3

- Roca dura, repiés > probabilidad 0,4 – 0,5

Para disminuir la sobre perforación, utilizar
explosivos que proporcione una elevada
concentración de energía por unidad de longitud
en la parte inferior de la carga y perforar barrenos
inclinados:

I 0º
N
C
10º
L
I
N 20º
A
C 30º
I
O
40º
N

0,2B 0,3B 0,4B

SOBREPERFORACIÓN
BOURDEN (B) Y ESPACIAMIENTO (S):

- B es la distancia mínima del eje de un

taladro a la cara libre
La distancia depende del diámetro de
perforación

- S es la distancia entre taladros

- Sí B es excesiva los gases del explosivo

encuentra demasiada resistencia para
agrietar y desplazar la roca, se obtiene
energía sísmica aumentando la intensidad
de las vibraciones bancos o tiros fallados.
- Sí B es reducida los gases se escapan a
velocidades altas al frente libre con
fragmentos de rocas proyectadas con >
ruido.

- El S se calcula en función al burden.

- S pequeño produce exceso de trituración

- S excesiva produce fracturación

inadecuada, problemas de repiés, frente
irregular
VOLUMEN DE EXPANSIÓN DISPONIBLE :

Cuando la roca se fragmenta se

produce un aumento de volumen
sí el taladro de alivio en el que se
expande el material es < al 15% del
volumen de este, los mecanismos de
rotura se verán afectados.

El volumen de expansión disponible

debe ser > al 25%
CONFIGURACIÓN DE LAS CARGAS.

- Taladros de pequeña longitud se usan

columnas continuas de explosivo.

- Taladros de bastante longitud la mejor

relación es tener cargas espaciadas.

DESACOPLAMIENTO DE LAS CARGAS.

La relación presión tiempo de los gases de

la explosión pueden controlarse con el
desacoplamiento o espaciamiento de
cargas.
EXPLOSIVOS.

La elección del explosivo se determina por las

propiedades de las rocas.
- Para roca masiva se utiliza un explosivo de
>potencia y >VD producen alta presión en el
barreno.
- En rocas altamente fracturadas utilizar
explosivos de baja densidad y VD.
- como se requiere esponjamiento y
desplazamiento del material determinar el
equilibrio ET con la Energía de los gases
- La energía depende del ø de la carga y de la
densidad y el sistema de iniciación.
- Emulsione e hidrogeles poseen una ET alta se
aplica en rocas masivas duras y no se requiere
desplazamiento
DISTRIBUCIÓN DE EXPLOSIVOS EN BARRENOS

En voladuras en bancos la energía necesaria para

que se produzca la rotura de la roca no es
constante en toda su altura.
Para mejorar se emplea una distribución de carga
selectiva de forma que la energía específica en el
fondo sea de 2.5 veces superior a la energía de la
columna utilizando gelatinas, hidrogeles,
emulsiones; y explosivos de baja densidad,
potencia media en la columna como anfo,
hidrogel, emulsión de baja densidad.

La carga de fondo debe tener al menos una

longitud de 1,3B
CONSUMO ESPECIFICO DE EXPLOSIVOS.

La cantidad de explosivo para fragmentar un m.

cúbico o una tn. de roca es conocido como CE esto
se incrementa.
- > ø del taladro, resistencia de la roca, grado de
fragmentación, desplazamiento y esponjamiento
- Una mal distribución de la carga
- Con taladros paralelos y triangulares CE es <
- Roca masiva resistente el CE = 0.6 a 1.5 kg/m3.
- Roca de resistencia media 0.30 a 0.60
- Roca fracturada blanda 0.10 a 0.30
- En voladura subterránea varía de 0.9
INICIACIÓN Y CEBADO DE CARGAS.

Un iniciador varia el equilibrio de la ET y la energía

de los gases desarrolladas durante la voladura.
Cuando se desea elevar la tensión en un tramo de
roca más dura dentro de un taladro pueden
emplearse iniciadores en altos niveles.
TIEMPOS DE RETARDO Y SECUENCIAS DE
ENCENDIDO.

Los tiempos de retardo y secuencias de encendido

juegan un papel muy importante
- Disminuye las cargas operantes
- < nivel de vibración
- > efectividad en los mecanismos de rotura
- controla el desplazamiento de la roca
- Las proyecciones.
INFLUENCIA DEL EQUIPO DE CARGA EN EL
DISEÑO DE LAS VOLADURAS.

El resultado de la voladura afecta al rendimiento

de los equipos de carga por la
granulometría
esponjamiento
perfil geométrico de la pila del material
- se fijan en función al alcance de la máquina
PERFORACIÓN ESPECÍFICA (PS)

Es la longitud del taladro perforado por una

unidad de volumen de roca.

Expresión para calcular la PS: (m/m3)

PS = (H/cos. ø +J) / (B/cosø.(S.H))

H = altura de Banco
B = Bourden
ø = ángulo en grados con respecto a la vertical
J = sobre perforación
S = espaciamiento
