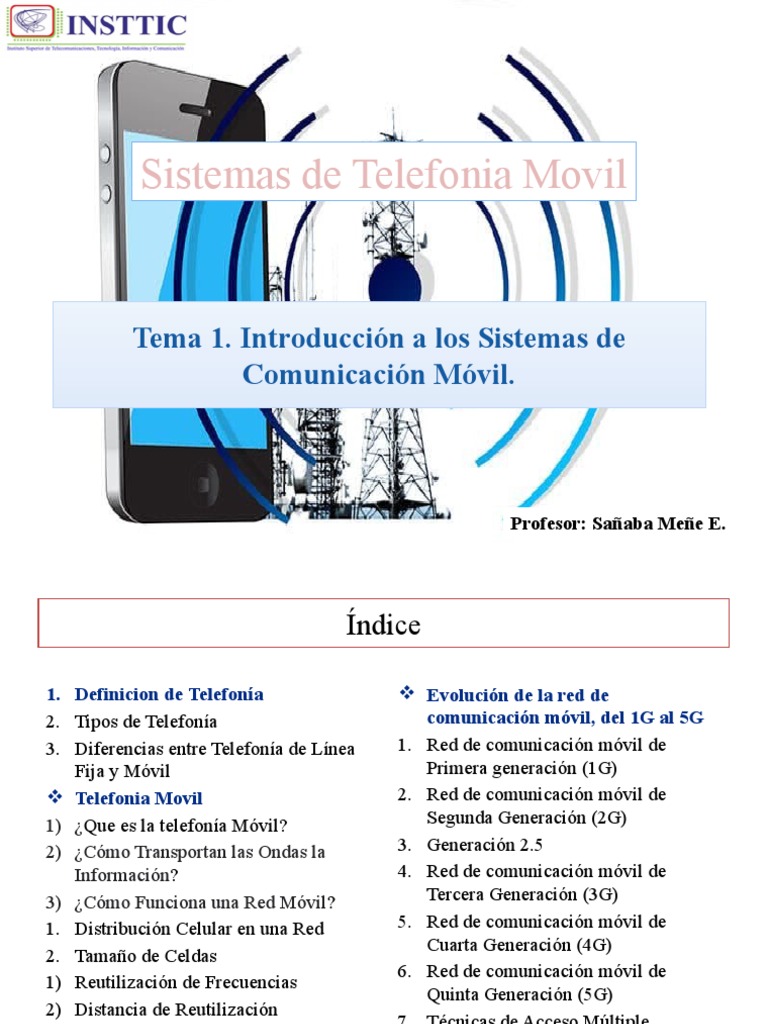

Sistemas de Telefonia Movil

Tema 1. Introducción a los Sistemas de

Comunicación Móvil.

Profesor: Sañaba Meñe E.

 Índice
1. Definicion de Telefonía
2. Tipos de Telefonía
3. Diferencias entre Telefonía de Línea
Fija y Móvil
 Telefonia Movil
1) ¿Que es la telefonía Móvil?
2) ¿Cómo Transportan las Ondas la
Información?
3) ¿Cómo Funciona una Red Móvil?
1. Distribución Celular en una Red
2. Tamaño de Celdas
1) Reutilización de Frecuencias
2) Distancia de Reutilización
3) El Teléfono Móvil
4) Handover
 Evolución de la red de
comunicación móvil, del 1G al 5G
1. Red de comunicación móvil de
Primera generación (1G)
2. Red de comunicación móvil de
Segunda Generación (2G)
3. Generación 2.5
4. Red de comunicación móvil de
Tercera Generación (3G)
5. Red de comunicación móvil de
Cuarta Generación (4G)
6. Red de comunicación móvil de
Quinta Generación (5G)
7. Técnicas de Acceso Múltiple
8. Conclusión
 Definición de Telefonía

 La telefonía es la tecnica de telecomunicacion utilizada para la

instalacion y mantenimiento de los sistemas tecnicos necesarios para
la transmision de voz y datos por medios electricos, electromagneticos
e inalámbricos.
 Tradicionalmente el principal objetivo de la telefonia ha sido la
comunicacion entre dos o mas usuarios, mediante la transmision de
voz.
 En la actualidad la tecnologia de los sistemas telefonicos han
evolucionado tanto, que ademas de permitir la necesaria e
impresindible transmision de voz, se aportan nuevos servicios para la
transferencia de todo tipo de datos.
 Tipos de Telefonia
 Dependiendo del medio fisico en el
que se realiza la transmision, la
telefonia puede ser:
1. FIJA (Mediante Cable)
2. MOVIL o CELULAR (Mediante
radiaciones electromagneticas
atraves del aire).
 Diferencias entre Telefonía de Línea Fija y Móvil
 Los teléfonos de línea fija han existido desde hace más de 100 años.
 Durante ese tiempo, se han producido muchos cambios tecnológicos y
estéticos.
 Y la evolución del teléfono continuó con los teléfonos móviles.
 Los teléfonos móviles están aumentando su popularidad y lentamente están
comenzando a reemplazar a las líneas fijas por completo.
 Las diferencias entre Telefonia de linea fija y movil son:

1. Movilidad
2. Recepción de llamadas
3. Costo
4. Funcionalidad
5. 911
Telefonía Móvil
 ¿Que es la telefonía Móvil?
Consiste básicamente en la comunicación entre dispositivos que no están
conectados mediante cables.
①Ondas.- Transmisión de energía sin desplazamiento de materia.
②Ondas electromagnéticas.- Aquellas que no necesitan un soporte material para
propagarse. Se pueden clasificar en función del espectro electromagnético, es decir,
de la frecuencia.
③Ondas de Radio: 9KHz – 300 GHz.
 ¿Cómo Transportan las Ondas la Información?
 Por una parte un transmisor codifica mensajes haciendo variar la amplitud o la
frecuencia de la onda; por otra parte, un receptor capta la señal y la descodifica de la
forma deseada: sonidos, imágenes, datos, etc.
 Todos los sistemas de comunicación inalámbrica desde el mando a distancia de casa
hasta el satélite están basados en este principio.
 Para que las ondas cumplan su cometido es necesario una antena.
 La infraestructura de la telefonía móvil esta compuesta principalmente por antenas, y
permiten a los dispositivos móviles comunicarse a distancia, enviando y recibiendo
ondas de radio.
 ¿Cómo Funciona una Red Móvil?

① Las comunicaciones móviles siguen el principio general de la

telefonía, conectar dos usuarios remotos a través de un operador
responsable de la gestión del servicio.
② Sin embargo a diferencia de los teléfonos fijos, en la red móvil no existen
pares de cobre ni fibra óptica y las transmisiones de red constituyen el
enlace final.
③ El teléfono móvil del usuario se comunica a través del aire con una
antena que a su vez se comunica con la central del operador, esta
encamina la comunicación hacia la parte correspondiente de la red fija o
a través de otras antenas.
④ Esta antena tiene un alcance limitado y cubre una pequeña área alrededor
llamada celda, de ahí el otro nombre de red de celdas o red celular
utilizada a menudo para designar las redes móviles.
• Para cubrir el máximo territorio y garantizar que los usuarios puedan siempre
llamar, los operadores despliegan miles de celdas cada una equipada con
estaciones base; asegurándose de que no hayan huecos entre ellos para que
nunca se pierda la localización de los usuarios.
• Las estaciones base desplegadas en todo el territorio son las encargadas de
mantener el vinculo invisible entre los usuarios móviles y sus interlocutores.
• La red de estaciones base permite desplazarse sin perder la conversación, así
como establecer la conexión en cualquier lugar.
 En las redes móviles las estaciones base, transmiten y reciben ondas de radio que
transportan el trafico en un determinado territorio. Su despliegue tiene un doble objetivo:
① Garantizar la cobertura geográfica mas amplia posible
② Mantener una densidad suficiente de antenas transmisoras y receptoras para gestionar todo
el trafico en un punto dado.
 Debido al modo en que se propagan las ondas de radio, las antenas están
instaladas normalmente en una posición elevada (por ejemplo, en el tejado de
un edificio o en la parte superior de torres).
 Su haz se propaga casi horizontalmente, llegando solo al suelo a una distancia
de 50 a 200 metros de la antena, en función de su altura.
 A medida que aumenta la distancia, disminuye la intensidad del haz.
 Distribución Celular en una Red
• Cada estación base crea una celda, la distribución celular que forman todas las estaciones base debe
garantizar la máxima cobertura y ser capaz de gestionar todo el trafico.
• El tamaño de las celdas depende de muchos factores como el tipo de antenas utilizado, el terreno, la
ubicación de la instalación, la densidad de la población, etc.
• El tamaño de la celda esta también limitado por el alcance del teléfono móvil que debe ser capaz de
establecer el enlace de retorno.
• Además, una estación base tiene una capacidad de transmisión limitada y solo puede gestionar
simultáneamente un determinado numero de llamadas, por ello, en las zonas urbanas con alta
densidad de población y un numero importante de comunicaciones las celdas tienden a ser
numerosas y pequeñas, a cientos o a tan solo una decena de metros de distancia.
 En las zonas rurales, con menor densidad de población el tamaño de las
celdas es mucho mas mayor , a veces hasta varios Km, aunque rara vez mas
de 10 Km.

• Es importante subrayar que la disminución de la potencia de la señal

emitida por las antenas conlleva una reducción de la cobertura de las
celdas, al contrario, el incremento del numero de celdas mejora la
capacidad de transmisión de trafico de voz o datos de la red, pero requiere
un aumento en el numero de estaciones base.
 Tamaño de Celdas

En una red celular hay distintos tamaños de

celdas:
① Macro Celdas.- Con un radio celular de entre
1 a 30 Km.
② Micro Celda.- Con un radio celular de entre
200 a 2000 m.
③ Pico Celda.- Con un radio celular de entre 4 a
200 m.
 Reutilización de Frecuencias

• Cada celda usa un numero determinado de canales disponibles.

• Un grupo de celdas adyacentes llamado clúster usa todos los canales
disponibles.
• El clúster puede repetirse de manera que el mismo grupo de canales se
pueda reutilizar una y otra vez.
• Independientemente del tamaño de la celda, el numero de dispositivos
móviles que se pueden conectar es el mismo que el numero de canales
disponibles.
• El numero de dispositivos conectados a las redes celulares se puede
incrementar reduciendo el tamaño de las celdas.
 Distancia de Reutilización
• Las celdas adyacentes deben usar frecuencias diferentes, sin
embargo, no hay problemas si dos celdas lo suficientemente
alejadas operan en la misma frecuencia.
• En el caso de que no sea así y celdas adyacentes utilicen la
misma frecuencia, se pueden producir interferencias y perdidas
de calidad en las comunicaciones.
• La distancia de reutilización es la menor distancia entre los
centros de dos celdas de diferentes clústeres que usan la misma
frecuencia.
 Al distribuir el espectro de radio para la radiocomunicación móvil, la
Comisión Federal de Comunicaciones (FCC), en 1981 asignó la
banda de 824–849 MHz para la comunicación de enlace
ascendente o canal de retorno (del móvil a la estación base); el
rango de 869–894 MHz se asignó a la comunicación de enlace
descendente o canal de ida (de la BTS a la MS).

18
 El Teléfono Móvil
El teléfono móvil es esencial para la vida
cotidiana:
① Para llamar e intercambiar mensajes de texto.
② Para navegar por internet y acceder a
aplicaciones multimedia.
 Al igual que las antenas, los teléfonos móviles
son transceptores de ondas de radio que
necesitan de las antenas para funcionar.
 Al hacer una llamada con un teléfono móvil,
lo primero que este hace es buscar la señal de
la estación base mas cercana de su operador y
establecer una conexión de radio con ella.
 Para recibir una llamada el principio es el
mismo, excepto que es la estación base la que
pide establecer la conexión con el terminal
móvil.
 La principal ventaja de este tipo de
comunicación es ser capaz de hacer
llamadas en movimiento.
 Handover
 Se denomina handover o traspaso al sistema utilizado en comunicaciones
móviles con el objetivo de transferir el servicio de una estación base a otra
cuando la calidad del enlace es insuficiente en una de las estaciones.
 Este mecanismo garantiza la realización del servicio cuando un móvil se
traslada a lo largo de su zona de cobertura.
Evolución de la Red de Comunicación
Móvil, del 1G al 5G
 Cada Generación se define como un conjunto de estándares de
redes telefónicas, que detallan la implementación tecnológica
de un sistema de telefonía móvil en particular.
 La velocidad aumenta y la tecnología utilizada para lograr esa
velocidad también cambia.
 Red de Comunicación Móvil de Primera Generación (1G)

 Año - 1970 - 1980

 Estándar - AMPS (Advanced Mobile Phone System).
 Servicios - Sólo voz
 Tecnología - analógica
 Velocidad - 1kbps a 2,4 kbps
 Multiplexación - FDMA
 Conmutación - conmutación de circuitos
 Frecuencia - 800- 900 MHz
 Ancho de banda de RF - 30 kHz. La banda tiene capacidad
para 832 canales dúplex, entre los cuales 21 están
reservadas para el establecimiento de llamada, y el resto
para la comunicación de voz.
 Malas comunicaciones de voz y ninguna seguridad ya que
las llamadas de voz se reproducen en las torres de radio.
 Red de comunicación móvil de Segunda Generación (2G)

• Año - 1980 -1990

• Tecnología - Digital
• Velocidad - 14kbps a 64 Kbps
• Banda de frecuencia - 850 - 1900 MHz (GSM) y 825 - 849
MHz.
• Ancho de banda / canal - GSM divide cada canal de 200
kHz en bloques de 25 kHz
• Multiplexación - TDMA
• Conmutación - Conmutación de circuitos
• Estándares - GSM (Sistema Global para Comunicaciones
Móviles).
 Generación 2.5

• Introducción de la red de paquetes.

• Año - 2000- 2003
• Estándares - GPRS y EDGE.
• Frecuencia: 850 -1900 MHz
• Velocidad - 115 kpbs (GPRS) y 384 kbps (EDGE)
• Conmutación - Conmutación de paquetes.
• Multiplexación - CDMA yTDMA.
• Servicios - pulsar para hablar, multimedia, información basada en
la web de entretenimiento, soporte WAP, MMS, SMS, juegos
móviles, búsqueda y directorio, acceso a correo electrónico,
videoconferencia.
 Red de comunicación móvil de Tercera
Generación (3G)

• Año - 2000
• Estándares:
 UMTS (WCDMA) basado en GSM
 CDMA 2000 basado en la tecnología CDMA
• Velocidad: 384 Kbps - 2Mbps
• Frecuencia:
– CDMA (2G, 3G)800 MHz, 1900 MHz
– WCDMA (3G) 850 MHz, 1900 MHz, 2100 MHz
• Ancho de banda: de 5 a 20 MHz
• Multiplexación: WCDMA (Wideband Code División
Multiple Access)
 Red de Comunicación Móvil de Cuarta Generación (4G)

• Inicio - año 2010.

• Estándares - LTE y WiMAX.
• Velocidad - 100 Mbps en movimiento y 1 Gbps en
reposo.
• Multiplexación - OFDM y CDMA
• Ancho de Banda - 5-20 MHz, opcionalmente hasta
40 MHz
• Bandas de frecuencia: - LTE cubre una gama de
diferentes bandas: 700, 750, 800, 850,1800, 1900,
1700/2100, 2300, 2500, y 2600 MHz.
• Tecnología: MIMO.
 Red de comunicación móvil de Quinta Generación (5G)

• Inicio año - 2015

• Velocidad - 1 a 10 Gbps.
• Frecuencia - 3 a 300 GHz
• Multiplexación - CDMA y BDMA
• Estándares - banda ancha IP LAN/WAN/PAN & WWWW
– Muy alta velocidad de banda ancha - velocidades de datos
Gigabit.
– Cobertura de alta calidad, multi espectro.
– Infraestructura virtualizada - Software de red definido, sistema
de costes escalable y bajo.
– Soporta Internet de las Cosas y M2M - 100 veces más
dispositivos conectados.
– Cobertura en interiores y eficiencia de señalización.
 Técnicas de Acceso Múltiple

• Uno de los puntos más importantes de un sistema móvil es la manera en

cómo se accede al medio de comunicación –que es compartido entre todos
los usuarios–, un conjunto de técnicas a las que se las conocen como de
“acceso múltiple”.
• Múltiple significa que muchos usuarios pueden estar hablando
simultáneamente; es decir, una gran cantidad de abonados a un servicio
móvil comparte un conjunto de canales de radio y cualquier usuario puede
optar frente a los demás para acceder a cualquiera de los canales disponibles.
• Un canal de radio puede ser visto como una porción del espectro
radioeléctrico, que es asignado temporalmente para un propósito especifico,
tal como una llamada telefónica.
• Una técnica de acceso múltiple define como se divide el espectro de
frecuencias en canales y como los canales son asignados a los múltiples
usuarios en el sistema.
1G:
 La primera generación (1G) de telefonía celular empleó la
técnica FDMA, que asigna a cada usuario, en las bandas de 800
y 900 MHz, una frecuencia de 25 y 30 kHz de ancho de banda
en el sistema analógico AMPS.
2G:
• La segunda generación (2G) se caracteriza por ser digital y emplear la
técnica TDMA.
• TDMA divide cada canal de frecuencia en ranuras de tiempo (time slots)
que se asignan a las conversaciones, lo que permite multiplicar el
número de usuarios que se pueden conectar al sistema.
• El sistema más conocido de este tipo es GSM.
3G:
• La tercera técnica, conocida como CDMA (Code Division Multiple Access),
asigna códigos a todos los usuarios compartiendo un mismo espectro de
frecuencias, lo que incrementa considerablemente el número de ellos por
estación base de radio.
• Una variante de esta técnica es la conocida como WCDMA (Wideband
CDMA), utilizada en el sistema UMTS (Universal Mobile
Telecommunications System) de tercera generación.
• Los sistemas 2G dividen el espectro en portadoras de 1,25 MHz (mientras que
WCDMA lo hace en una portadora única de 5 MHz).
4G:
• El acceso múltiple por división de frecuencia ortogonal
(OFDMA) es una versión multiusuario del popular esquema de
modulación digital de multiplexación por división de frecuencia
ortogonal (OFDM).
• El acceso múltiple se logra en OFDMA asignando subconjuntos
de subportadoras a usuarios individuales. Esto permite la
transmisión simultánea a baja velocidad de datos de varios
usuarios.
Conclusión
 Conclusión

Los celulares analógicos de la primera generación (1G), vieron el mundo en

la década de 1980.
Diez años después llegarían los 2G, los cuales harían posible el gran salto a
internet: la llamada "telefonía digital".
La 3G tenía como objetivo facilitar la transferencia de archivos multimedia,
la conectividad permanente inalámbrica y una velocidad hasta siete veces más
rápida que la conexión telefónica estándar.
Según la Unión Internacional de Comunicaciones (UIC), para que una
tecnología pueda etiquetarse como "4G" las velocidades máximas de
transmisión de datos deben situarse en 100 megabits en movimiento y
1gigabit en reposo.
5G: Se espera que alcance velocidades de hasta 1 gigabit por segundo. Y
eso la haría nada menos que 100 veces más rápida que la 4G.
Gracias!!
