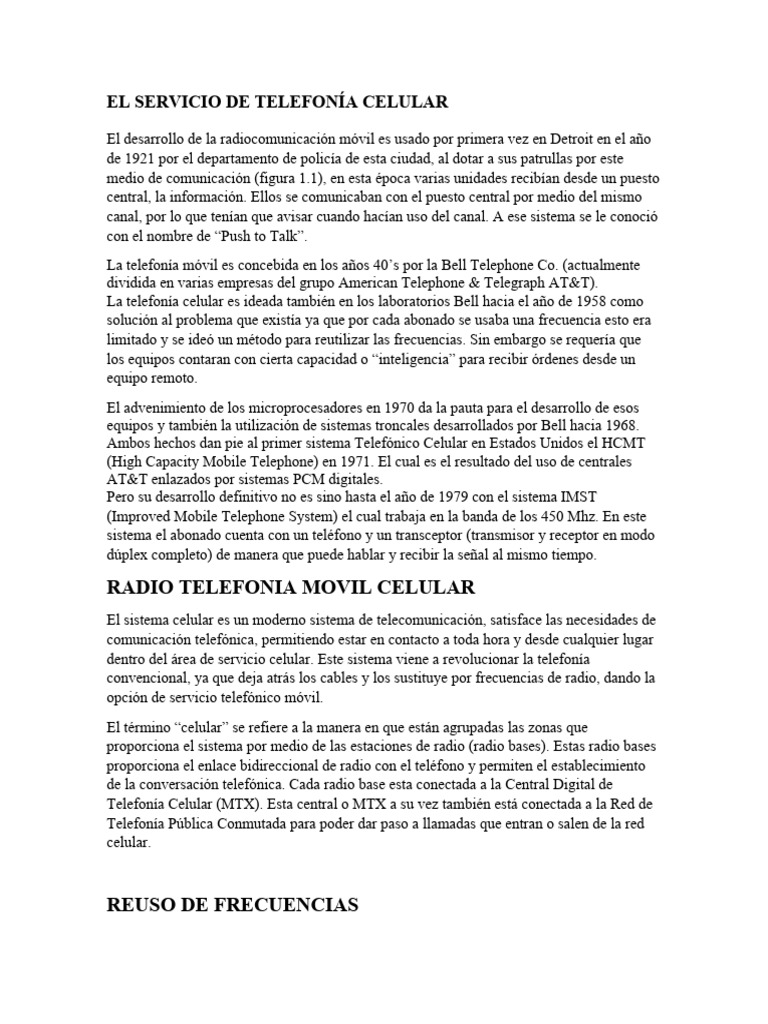

EL SERVICIO DE TELEFONÍA CELULAR

El desarrollo de la radiocomunicación móvil es usado por primera vez en Detroit en el año

de 1921 por el departamento de policía de esta ciudad, al dotar a sus patrullas por este
medio de comunicación (figura 1.1), en esta época varias unidades recibían desde un puesto
central, la información. Ellos se comunicaban con el puesto central por medio del mismo
canal, por lo que tenían que avisar cuando hacían uso del canal. A ese sistema se le conoció
con el nombre de “Push to Talk”.
La telefonía móvil es concebida en los años 40’s por la Bell Telephone Co. (actualmente
dividida en varias empresas del grupo American Telephone & Telegraph AT&T).
La telefonía celular es ideada también en los laboratorios Bell hacia el año de 1958 como
solución al problema que existía ya que por cada abonado se usaba una frecuencia esto era
limitado y se ideó un método para reutilizar las frecuencias. Sin embargo se requería que
los equipos contaran con cierta capacidad o “inteligencia” para recibir órdenes desde un
equipo remoto.
El advenimiento de los microprocesadores en 1970 da la pauta para el desarrollo de esos
equipos y también la utilización de sistemas troncales desarrollados por Bell hacia 1968.
Ambos hechos dan pie al primer sistema Telefónico Celular en Estados Unidos el HCMT
(High Capacity Mobile Telephone) en 1971. El cual es el resultado del uso de centrales
AT&T enlazados por sistemas PCM digitales.
Pero su desarrollo definitivo no es sino hasta el año de 1979 con el sistema IMST
(Improved Mobile Telephone System) el cual trabaja en la banda de los 450 Mhz. En este
sistema el abonado cuenta con un teléfono y un transceptor (transmisor y receptor en modo
dúplex completo) de manera que puede hablar y recibir la señal al mismo tiempo.

RADIO TELEFONIA MOVIL CELULAR

El sistema celular es un moderno sistema de telecomunicación, satisface las necesidades de
comunicación telefónica, permitiendo estar en contacto a toda hora y desde cualquier lugar
dentro del área de servicio celular. Este sistema viene a revolucionar la telefonía
convencional, ya que deja atrás los cables y los sustituye por frecuencias de radio, dando la
opción de servicio telefónico móvil.
El término “celular” se refiere a la manera en que están agrupadas las zonas que
proporciona el sistema por medio de las estaciones de radio (radio bases). Estas radio bases
proporciona el enlace bidireccional de radio con el teléfono y permiten el establecimiento
de la conversación telefónica. Cada radio base esta conectada a la Central Digital de
Telefonía Celular (MTX). Esta central o MTX a su vez también está conectada a la Red de
Telefonía Pública Conmutada para poder dar paso a llamadas que entran o salen de la red
celular.

REUSO DE FRECUENCIAS
Se refiere al empleo de canales de radio en la misma frecuencia portadora para cubrir
diferentes áreas separadas unas de otra por la distancia suficiente que evite interferencias
entre canales, esta diferencia permite cubrir una ciudad por medio de células o radio bases.
Las llamadas celulares son recogidas por radio bases celulares localizadas estratégicamente,
las cuales dirigen la llamada a una central telefónica celular y de ahí a la red telefónica
pública conmutada.
Al moverse un vehiculo a través del sistema celular la central celular rastrea y transfiere a
la llamada a una célula adyacente (Hand over). Cada célula Puede soportar numerosas
comunicaciones simultáneas sobre frecuencias que son rehusadas por células distantes.
Este rehusó de frecuencias permite a una célula sobrecargada dividirse en dos o mas células
pequeñas incrementando así su capacidad.

SISTEMAS CELULARES EN EL MUNDO

a) NMT: Nordic Mobile Telephone (Europa): se trata de un sistema celular analógico
desarrollado en un principio para operar en países nórdicos tales como Finlandia,
Dinamarca o Noruega, y que tuvo relativo existo debido a su más que correcta
implementación. Este sistema operaba en las bandas 450 MHz y 900 MHz.
b) AMPS: Advance Mobile Phone System (América): se trata de un sistema de
comunicación celular analógica concebido para móviles de primera generación y
desarrollado a comienzos de los 80 por los laboratorios Bell, y que proporciona una
cobertura a nivel nacional, mucho más extensa incluso que la ofrecida por las redes
digitales (aunque con la desventaja ya mencionada de que solo puede ser utilizada para
transmitir voz).

c) TACS: Total Access Comunication System (Reino Unido): se trata del antiguo sistema
de telefonía móvil analógica, que opera en la banda de 900 MHz. El único servicio es Movi
line, de la operadora Telefónica Móviles.

SISTEMA TELEFÓNICO CÉLULAR

TÉRMINOS BÁSICOS
a) Telefonía Celular: Es aquella telefonía en la cual el área de cobertura es dividida en
celdas y sectores. El medio de Tx/Rx entre el abonado y la central es inalámbrico, a través
de canales de radiofrecuencia.
b) Telefonía Celular Móvil: Es aquella telefonía celular en la cual, el terminal del abonado puede
desplazarse de un lugar a otro (manteniendo una comunicación establecida) con una velocidad
de desplazamiento de hasta 200 Km/h.
c) Telefonía Celular Low Mobility: Es aquella telefonía celular en la cual, el terminal se
puede desplazar pero a una baja velocidad (low mobility), de entre 10 a 40 Km/h.).

SISTEMA DE TELEFONÍA CELULAR

Un sistema de telefonía celular consta de cuatro elementos:

a) TERMINAL CELULAR MÓVIL Es el equipo electrónico que permite a un abonado hacer o

recibir llamadas.
b) ESTACIÓN BASE (BTS) Es la estación central dentro de una celda, conocida como BTS
(Base Tranceiver Station), realiza el enlace de RF a los terminales celulares, transmite
información entre la celda y la estación de control y conmutación, monitorea la
comunicación de los abonados.
c) ESTACIÓN DE CONTROL Y CONMUTACIÓN Conocido comúnmente como MTSO (mobile
telephone switching office), cuando aplica tecnología GMS se denomina MSC (mobile
switching center), y para redes wireless Local Loop se denomina XBS.
d) RADIO CANALES Se entiende por Radio Canal al par de frecuencias portadoras más un
time slot, que van a servir como canales de tráfico en una comunicación. De estas 2
frecuencias una va a ser la frecuencia de Tx de la estación base y Rx del terminal, la otra
frecuencia va a ser la de Rx de la estación base y Tx del terminal. Transportan datos y voz
entre el abonado y las estaciones base, cada abonado sólo puede usar un canal a la vez

LA RADIO BASE Y LA CÉLULA

La radio base es capaz de comunicarse con cualquier estación móvil, mientras se mueva
dentro de una cierta área cerca de esta.
Dependiendo del tipo de antenas de transmisión empleadas por la radio base se pueden
cubrir una o más áreas y estas son llamadas células. Entre las más comunes destacan:
a) células omnidireccionales.
b) células sectoriales.
PRIMERA GENERACIÓN (1G).
La 1G de la telefonía móvil hizo su aparición en 1979 y se caracterizó por se analógica y
estrictamente para voz. La calidad de los enlaces era muy baja, tenían baja velocidad (2400
bauds). En cuanto a la transferencia entre celdas, era muy imprecisa ya que contaban con
una baja capacidad (Basadas en FDMA, Frequency División Múltiple Access) y, además, la
seguridad no existía. La tecnología predominante de esta generación es AMPS (Advanced
Mobile Phone System).
SEGUNDA GENERACIÓN (2G).

Debido a las ineficiencias en el método de acceso múltiple FDMA empleado en la

primer generación (1G) de la telefonía celular, se propusieron nuevas alternativas
para incrementar la cantidad de usuarios simultáneos en una celda.
Aparece entonces diez años después TDMA y CDMA como tecnologías predominantes de esta
segunda generación (2G). La 2G se caracteriza por ser digital, en vez de analógica como la 1G.

EVOLUCIÓN A TERCERA GENERACIÓN

Los operadores cuya tecnología está basada en CDMA comentan que su migración a la
siguiente generación será menos costosa que los sistemas basados en TDMA/GSM. Es por
eso que operadores bajo TDMA optaron por hacer una transición más suave al implementar
servicios de datos con redes de conmutación de paquetes a velocidades de 384 Kbps
[EDGE] y 115 Kbps [GPRS]. A esta transición suave se le conoce como generación 2.5G.
Estos sistemas 2.5G pueden aprovechar mucha de la infraestructura existente de la 2G para
ofrecer nuevos servicios de datos.

Los nuevos estándares basados en IS-136 como IS-136+ y IS-136HS permiten

transmisiones a mayores velocidades de información tal es el caso de EDGE y GPRS. Estas
nuevas tecnologías de conmutación de paquetes pueden ser superpuestas sobre las redes
existentes de TDMA/GSM permitiendo al sistema mantener su compatibilidad hacia atrás.
GPRS utiliza 8 ranuras de tiempo por cada canal de 200 KHz y puede transportar paquetes
basados en IP a velocidades de hasta 115 Kbps.
Muchos de los proveedores de servicios de telecomunicaciones se moverán a las redes 2.5G
antes de entrar masivamente a la 3. La tecnología 2.5G es más rápida, y más económica
para actualizar a 3G.
La generación 2.5G ofrece características extendidas, ya que cuenta con más capacidades
adicionales que los sistemas 2G, como: GPRS (General Packet Radio System), HSCSD
(High Speed Circuit Switched), EDGE (Enhanced Data Rates for Global Evolution), IS-
136B e IS-95Bm ebtre otros.

TERCERA GENERACIÓN (3G).

La ITU definió a la tercera generación de servicios móviles (conocida como 3 G) en base a
diferentes velocidades de información las cuales permitirán la transmisión de voz, datos e
imágenes en movimiento. Para brindar estos servicios deberán de alcanzarse velocidades de
hasta 144 Kbps para ambientes en movimiento (por ejemplo dentro de vehículos en
marcha); deben de alcanzarse velocidades de hasta 384 Kbps en ambientes de baja
velocidad (peatones en movimiento) y deben alcanzarse hasta 2 Mbps en ambiente
estacionarios o en interiores. Operadores celulares que no cumplan con estos requisitos no
podrán estar dentro de la tercera generación.
Los protocolos empleados en los sistemas 3G soportan altas velocidades de información y
están enfocados para aplicaciones más allá de la voz como audio (mp3), video en
movimiento, videoconferencia y acceso rápido a Internet, sólo por nombrar algunos. Se
espera que las redes 3G empiecen a operar en el 2001 en Japón, por NTT DoCoMo; en
Europa y parte de Asia en el 2002, posteriormente en Estados Unidos y otros países.
Asimismo, en un futuro próximo los sistemas 3G alcanzarán velocidades de hasta 384 kbps,
permitiendo una movilidad total a usuarios, viajando a 120 kilómetros por hora en
ambientes exteriores. También alcanzará una velocidad máxima de 2 Mbps, permitiendo
una movilidad limitada a usuarios, caminando a menos de 10 kilómetros por hora en
ambientes estacionarios de corto alcance o en interiores.

TECNOLOGÍAS
Las tecnologías mas utilizadas dentro de lo que llamamos tercera generación son
básicamente dos WCDM y EvDO que tienen como característica principal la utilización de
banda ancha para la transmisión de voz, imagen y video.

WCDMA
Una de las tecnologías de acceso al medio más utilizada en 3G es WCDMA (acceso
múltiple de la división de códigos Wideband) que es el esquema de radio del acceso usado
para los sistemas celulares de la tercera generación que se están rodando hacia fuera en las
varias partes del globo. Los sistemas 3G para apoyar servicios wideband tienen gusto del
acceso del Internet, del vídeo y de la transmisión de alta velocidad de la imagen de la alta
calidad con la misma calidad que las redes fijas. En sistemas de WCDMA el interfaz del
aire de CDMA se combina con las redes basadas G/M.

En WCDMA, hay diversos modos de operación posible:

a) TDD: En este método a dos caras, las transmisiones del uplink y del downlink son
transportadas la misma banda de frecuencia usando intervalos sincronizados del
tiempo. Así las ranuras de tiempo en un canal físico se dividen en la partición de la
transmisión y de la recepción.
b) FDD: Las transmisiones del uplink y del downlink emplean dos bandas de
frecuencia separadas para este método a dos caras. Un par de bandas de frecuencia
con la separación especificada se asigna para una conexión. Puesto que diversas
regiones tienen diversos esquemas de la asignación de la frecuencia, la capacidad a
funcionar en modo de FDD o de TDD permite la utilización eficiente del espectro
disponible.

ANTECEDENTES WAP

El incremento en el uso de Internet y el número de dispositivos que se conectan a ella, va a

dejar obsoleto el sistema de direccionamiento actual (Ipv4), que usa un número de 32 bits,
capaz de mantener aproximadamente 4 billones de direcciones.
La nueva versión (Ipv6) utiliza 128 bits de direccionamiento, en principio más que
suficiente para gestionar direcciones para todos los elementos que en el futuro próximo
estarán interconectados en la Red, por otros navegadores. Para solventar de la forma más
fácil este problema, cuando un navegador no entiende una etiqueta la ignora, en lugar de
dar un error.

DYNAMIC HTML (DHTML).

Es una extensión de lenguaje HTML que permite que las páginas sean modificadas en
respuesta a acciones tomadas por los usuarios, sin necesidad de conectarse de nuevo al
servidor para bajar una nueva versión de la página. Existen, en este aspecto, bastantes
incompatibilidades entre los diferentes navegadores, lo que provoca que no podamos
utilizar algunas de ellas si queremos que nuestras páginas sean visibles por todos los
navegadores.

EXTENSIBLE MARKUP LANGUAGE (XML).

Es un lenguaje estándar, que permite realizar la descripción de los datos, en contraposición

del HTML, que es un lenguaje que define la estructura de la página de forma que pueda ser
representada por un navegador Web.

XML se usa para describir los datos y que puedan ser interpretados y manipulados de
manera inteligente por aplicaciones Java u otras residentes en los dispositivos del usuario.
La ventaja del XML sobre el HTML es que contiene nuevas etiquetas que definen el
significado del propio contenido, que permiten a los dispositivos electrónicos procesar estos
datos de forma más inteligente que la que se necesita para la simple representación en
pantalla, de forma que independiza totalmente la información del tipo de dispositivo.

PLANEACIÓN CÉLULAR

TAMAÑO DE LA CELULA
Cada célula es típicamente de un tamaño de 10 millas cuadradas (unos 26Km2). Las células
se imaginan como unos hexágonos en un campo hexagonal grande
El tamaño de las células puede variar mucho dependiendo del lugar en que se encuentre.
Las estaciones de base se separan entre 1 a 3 Km. en zonas urbanas, aunque pueden llegar a
separarse por más de 35Km en zonas rurales.
En zonas muy densamente pobladas o áreas con muchos obstáculos (como ser edificios
altos), las células pueden concentrarse en distancias cada vez menores. Algunas
tecnologías, como los PCS (Personal Communication Services), requieren células muy
cercanas unas de otras debido a su alta frecuencia y bajo poder en el que operan.
Los edificios pueden, a su vez, interferir con el envío de las señales entre las células que se
encuentren más lejanas, por lo que algunos edificios tienen su propia "micro célula." Los
subterráneos son típicos escenarios donde una micro célula se hace necesaria. Micro células
pueden ser usadas para incrementar la capacidad general de la red en zonas densamente
pobladas como ser los centros capitalinos.
Debido a que los teléfonos celulares y las estaciones de base utilizan transmisores de bajo
poder, las mismas frecuencias pueden ser reutilizadas en células no adyacentes.
Cada celda en un sistema análogo utiliza un séptimo de los canales de voz disponibles. Eso
es, una celda, más las seis celdas que la rodean en un arreglo hexagonal, cada una
utilizando un séptimo de los canales disponibles para que cada celda tenga un grupo único
de frecuencias y no haya colisiones entre células adyacentes.
Cada célula tiene una estación base que consta de una torre y un pequeño edificio en donde
se tiene el equipo de radio. Cada célula utiliza un séptimo de los 416 canales duales de voz.
Dejando entonces a cada célula aproximadamente los 59 canales disponibles nombrados
anteriormente.
Los teléfonos celulares poseen unos transmisores de bajo poder dentro de ellos. Muchos
teléfonos celulares tienen 2 fuerzas de señal: 0.6 Watts y 3 Watts (como comparación, la
mayoría de los radios de onda corta transmiten a 5 Watts). La estación base también
transmite a bajo poder.

ASIGNACION DE CANALES A LAS CELDAS

En el diseño del sistema celular, no solo se debe tener en cuenta la interferencia co-canal,
sino también la interferencia por canales adyacentes. Es por esta razón que no se asignan
canales adyacentes dentro de la misma célula, si se usasen se deberían tener mayores
guardas de protección empeorando la eficiencia del espectro.
Supongamos que los canales están numerados secuencialmente desde uno hacia adelante y
que el espectro asignado se dividió en K juegos de canales, luego el juego k con 1<= k <=K
contendrá los canales k, k +K, k +2K, etc. y en varios casos para evitar la interferencia
entre canales adyacentes se prohíbe el uso de canales adyacentes en celdas adyacentes
(antenas omnidireccionales)
Como ejemplo, para K=7 tendremos el total de los canales divididos en 7 y a su vez, en tres
subgrupos dentro de cada celda. Lo que hace un total de 21 subgrupos.

Ubicación de celdas con iguales canales

Para diagramar la asignación de canales en los distintos clusters, se utilizan dos números
enteros: i, j con i≥ j llamados parámetros de desplazamiento.
Método práctico: Tomando una celda como referencia, en este caso A, se cuentan i celdas a
lo largo de la cadena de hexágono partiendo de uno de los lados de la celda referencia,
luego se gira en contra de las agujas del reloj 600 y se cuentan j celdas más. La celda
referencia y esta ultima son celdas co-canal.

Las celdas co-canales también pueden encontrarse avanzando primero j celdas, luego
girando y avanzando i celdas a favor de las agujas del reloj.
El número K de celdas por grupo (cluster) es un parámetro de gran interés, porque en un
sistema práctico determina cuantos conjuntos de canales deben ser formados.

Matemáticamente, se obtiene:
K =i2+i.j+j2
AGRUPAMIENTO DE LOS CANALES EN SUBCONJUNTO

En el sistema AMPS el número de canales de voz para cada sistema es de 312 y se pueden
agrupar en cualquier número de subconjuntos (subsets). Dado que hay 21 canales de set-up
en cada sistema, es lógico agrupar los 312 canales en 21 subconjuntos, por lo tanto cada
subconjunto consta de 16 canales de voz.
En cada conjunto, el canal adyacente más cercano se encuentra a 21 canales de distancia.
Los 16 canales de cada subconjunto pueden ser montados en una trama y conectados a un
multiplexor de canales.

En un sistema de reuso de frecuencia con siete celdas, cada celda contiene tres
subconjuntos: iA+iB+iC , donde i es un número entero del 1 al 7. El número total de
canales de voz en una celda es de 48 y la mínima separación entre tres subconjuntos es de 7
canales.
PROTECCION CONTRA LA INTERFERENCIA DE CANALES
GSM emplea una modulación GMSK (Gaussian Minimun Shift Keying) obtenida a partir de una
modulación MSK que es un tipo especial de FSK. Para el acceso en el interfaz radio o Abis se
utiliza el sistema TDMA de banda estrecha (Time División Múltiple Access) entre la estación
base y el teléfono celular utilizando 2 de canales de radio de frecuencia dúplex. Para
minimizar las fuentes de interferencia (figura 4.3.1 factores de interferencia) y conseguir una
mayor protección se utiliza el (frequency hopping) o salto en frecuencia entre canales, con
una velocidad máxima de 217 saltos/S. y siempre bajo mandato de la red.

GSM tiene cuatro versiones principales basadas en la banda: GSM-850, GSM-900, GSM-
1800 y GSM-1900. GSM-900 (900 MHz) y GSM-1800 (1,8 GHz) son utilizadas en la
mayor parte del mundo, salvo en Estados Unidos, Canadá y el resto de América Latina que
utilizan el CDMA, lugares en los que se utilizan las bandas de GSM-850 y GSM-1900 (1,9
GHz), ya que en EE.UU. las bandas de 900 y 1800 MHz están ya ocupadas para usos
militares.
Inicialmente, GSM utilizó la frecuencia de 900 MHz con 124 pares de frecuencias
separadas entre si por 200 kHz, pero después las redes de telecomunicaciones públicas
utilizaron las frecuencias de 1800 y 1900 MHz, con lo cual es habitual que los teléfonos
móviles de hoy en día sean tribanda.
El GSM, se puede dedicar tanto a voz como a datos.
Una llamada de voz utiliza un codificador GSM específico a velocidad total de 13Kbits/s,
posteriormente se desarrolló un códec a velocidad mitad de 6,5 kbits/s que permitirá
duplicar la capacidad de los canales TCH, se denomina FR (Full Rate) y HR (Half Rate)
Una conexión de datos, permite el que el usuario utilice el móvil como un módem de 9600
bps, ya sea en modos circuito o paquetes en régimen síncrono/asíncrono. También admiten
servicios de datos de una naturaleza no transparente con una velocidad neta de 12 kbits/s
Las implementaciones más veloces de GSM se denominan GPRS y EDGE, también
denominadas generaciones intermedias o 2.5G, que conducen hacia la tercera generación
3G o UMTS.
