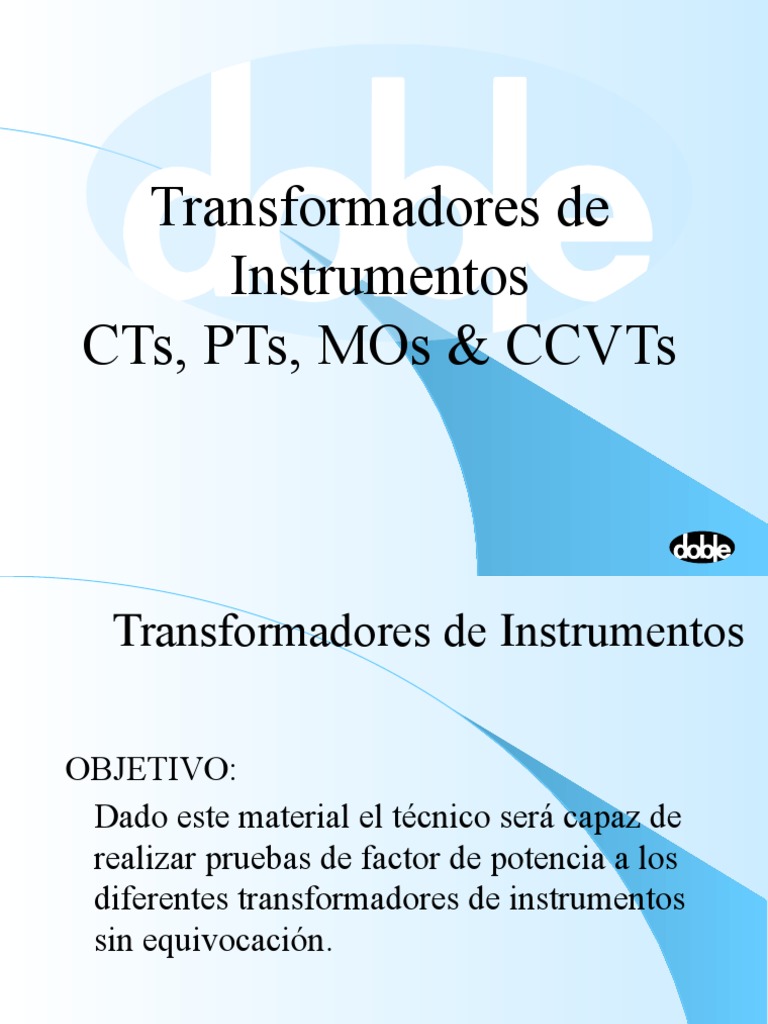

Transformadores de

Instrumentos
CTs, PTs, MOs & CCVTs
 Transformadores de Instrumentos

OBJETIVO:
Dado este material el técnico será capaz de
realizar pruebas de factor de potencia a los
diferentes transformadores de instrumentos
sin equivocación.
 Transformadores de Potencial
PTs Línea-Línea, Aceite Clase < 15 kV

Voltaje del PT Voltaje de Prueba(kV)

7.2 to 8.7 5.0
4.2 to 5.0 2.5
2.4 2.0
*Para PTs > 15 kV , el voltaje de prueba es 10 kV

PTs Línea-Tierra, Aceite

a) El voltaje de pruebas debe ser de acuerdo al bushing neutral.

b) Una de las pruebas de Cross-Checks puede ser hecha a 10 kV o al

voltaje de línea a tierra (el que sea menor).
 Procedimiento de Pruebas para
Transformador de Potencial Monofásico

T est Test
No. M od e En ergize G ro u nd G u ard U ST Test D escrip tion
1 G ST H 1, H 2 X 1 ,Y 1 - - O v erall
2 G ST H1 X 1Y1 H2 - H 1 C ross C heck
3 G ST H2 X 1Y1 H1 - H 2 C ross-C heck
4 U ST H1 X 1Y1 - H2 Excitation H 1 to H 2
5 U ST H2 X 1Y1 - H1 Excitation H 2 to H 1
6 S upplem entary H o t-C o lla r te sts o n th e prim a ry lin e-te rm in a l b u sh in gs

Nota: Recuerde las precauciones al energizar el terminal Neutral

 Pruebas Suplementarias para
PTs Monofásicos
Test Tes t
No. M ode E n e rg ize G ro u n d G u ard UST Test D e scrip tio n
7 UST H 1, H 2 Y1 - X1 CHX
8 UST H 1, H 2 X1 - Y1 CHY
9 GST H1 - H 2, X 1 , - B us hin g H 1
Y1
10 GST H2 - H 1, X 1 , - B us hin g H 2
Y1

Un PT monofásico también puede ser

probado como un transformador de dos devanados
Procedimiento de Pruebas Transformador de Potencial Monofásico

Prueba #1
• GST Ground
CHX
CH1 CH2
• No se necesita cable de bajo voltaje
CHY X1
X2
• Medimos CH1+CHY+CHX+CH2
X3
Y1
Y2
Y3

Prueba #2
• GST-Guard
• Cable de bajo voltaje en bushing opuesto
CHX • Medimos CH1+ 1/2CHY + 1/2CHX
CH1 CH2
CHY X1
X2
X3 Prueba #4
Y1
Y2 • Cambiar a UST, mide Iex H1-H2
Y3

Para las pruebas # 3 y # 5, simplemente intercambie

las posiciones de los cables de alto y bajo voltaje.
 Análisis de Resultados: PTs
• Compare I, W, C and % FP con resultados anteriores.

• Compare % FP con tabulaciones de unidades similares (Test-Data-Reference-Book)

• Compare las pruebas Cross-Check. Similares para la mayoría de PTs.

PT #1 PT #2

Test No. mA Watts %PF Test No. mA Watts %PF

1 (Overall) 2.540 0.104 .41 1 (Overall) 2.650 0.354 1.32
2 (H1 Cross-check) 1.256 0.056 .45 2 (H1 Cross-check) 1.356 0.313 2.31
3 (H2 Cross-check) 1.248 0.046 .37 3 (H2 Cross-check) 1.248 0.055 .44

¿Cúal puede ser el problema con PT #2?

Considere hacer pruebas suplementarias para localizar la causa.
 ¿Cómo determinamos los límites para los aparatos?

Overall % PF Distribution
for GE ET-9, 69 kV PT

45
40
35
30
25
Units Tested
20
15
10
5
0
0% - .29%

.30% - .49%

.50% - .69%

.70% - .89%

.90% - 1.09%

3.00% - 3.99%
1.10% - 1.99%

2.00% - 2.99%

4.00% - 4.99%

5.00% - 5.99%
 Procedimiento de Pruebas para H1

PT monofásico sin acceso al

terminal neutral
(H0 está aterrizado)

Test N. Mode Energize Ground Guard UST

X1
1 UST H1 HO ---- X1,Y1 CHX
2 GST H1 HOX1,Y1 ---- X2

X3

Y1
La prueba No. 1 mide el aislamiento entre los CH
Y2
embobinados (CHX and CHY) CHY
Y3

La prueba No. 2 mide Corriente de Excitación

H0

El Neutral está permanentemente aterrizado

 H1

La mayoría de las
veces no es posible
cortocircuitar estos
terminales (H1-H0)

CLX
X1, X2, X3
H0 Y1, Y2, Y3
CLY

Transformador de Potencial tipo Cascada

 H1

Isurface

Connect to Guard

Secondary windings
H0 not shown

Uso de Collar de Guarda en PT Cascada

 PT tipo Cascada
(Método Alternativo para Prueba General)

T e s t T e s t T e s t
N o . M o d e E n e rg iz e G ro u n d F lo a tin g D e s c r ip tio n
1 A G S T H 0 X 1,X 2,X 3 H 1 O v e r a ll
Y 1 ,Y 2 ,Y 3

Las pruebas 2 a la 5 son iguales

que los PT convencionales
 Procedimiento de Pruebas en DTA:
Transformador de Potencial Monofásico

GE, tipo E-236, 69 KV

 Pruebas a un Transformador
Combinado Monofásico
• Un transformador combinado monofásico
típicamente consiste de 2 terminales para la sección
del CT en el tope del equipo y un terminal para la
sección del PT en la base del equipo.
• Uno de los terminales del CT también es común a la
sección del PT.
• En servicio, los terminales del CT están conectados
a la línea y a voltaje completo.
• El terminal del PT localizado en la base está
aterrizado en servicio.
• La nomenclatura de los terminales varía entre
fabricantes.
Transformador Combinado Monofásico
H1/P1 CT H2

X1 X2 X3
Y1

Y2

Y3
PT
Z1
Z2

Z3

H3/H0/X0
 Procedimiento de Pruebas
Transformador Combinado Monofásico
Test Test
No. Mode Energize Ground Guard UST Description
1 GST H1,H2,H3* X1 ,X3, Y1,Z1 - - Overall
2 GST H1 X1 ,X3, Y1,Z1 H3 - H1 Cross-Check and
CT primary insulation
3 GST H3* X1 ,X3, Y1,Z1 H1 - H3 Cross-Check
4 UST H1 X1 ,X3, Y1,Z1 - H3 Excitation Test H1 to H3
5 UST H3* X1,Y1 - H1 Excitation Test H3 to H1

* Precaución al energizar bushing H3, puede que sea de menor clase de voltaje.
 Procedimiento de Pruebas
Transformador de Corriente (CT)
Voltaje de Prueba
GST-Ground
Con Aislamiento Líquido (Aceite) H1 H2
• 15 kV & mayor: 10 kV
• Menos de 15 kV: energizar a un voltaje igual
o menor que el nominal

Aislamiento Seco
• 15 kV 7 mayor: 2 y 10 kV
• Menos de 15 kV: 2 kV, L-to-G, 10% to 25%
sobre voltaje nominal

Procedimiento de Pruebas

• Cortocircuitar el lado primario (alto voltaje)

• Si es posible, desconecte y aisle los secundarios
• Marque todos los terminales para facilitar X1 X3 Y1 Y3
reconexión
• Aterrice al menos un terminal en cada secundario
• Energice el primario y mida en GST-Ground
• Calcule % de Factor de Potencia y compare contra
los datos tabulados en el Test-Data Reference Book
 Procedimiento de Pruebas
CT equipado con tap (EHV)

H1 H2 Prueba Energice Guarda UST

General H1-H2 --- ---

C1 H1-H2 --- Tap

C2 Tap H1-H2 ---

C1 X Windings

C2

Nota: Aterrizar al menos un terminal

de cada secundario
Procedimiento de Pruebas en DTA:
Transformador de Corriente

Westinghouse, ACT-1300, 345 KV

 Ejemplo de Tabulación
Transformadores de Corriente
Percent Power Factor at 20C or Test Temperature
Mfr. Type Rated * No. of 0 .30 .50 .70 .90 1.1 2.0 3.0 4.0 5.0
System Design Units to to to to to to to to to to
kV Tested .29 .49 .69 .89 1.09 1.99 2.9 3.9 4.9 5.9
West ACT-150 25 0 27 6 9 1
-200 34.5 0 56 1 25 20 4 1 3 2
-250 46 0 8 5 2 1
-350 69 0 72 11 31 11 11 1 7
-450 92 0 4 1 1 2
-550 115 0 96 33 38 11 4 3 6 1
-650 138 0 87 35 42 8 2
-750 161 0 40 21 16 2 1
-825 230 0 2 1 1
-900 230 0
Overall 72 54 13 5
C1 26 23 3
C2 26 26
Transformador de Potencial Desconectivo
Capacitivo (CCVT) Línea de Potencia

Conexión a Tierra B1
Terminal de Línea
(para pruebas solamente)

Capacitor Auxiliar (C2) Capacitor C1

A Equipo B2
Carrier B3 A Transformador
Potencial
S1 S2

Switches de Tierra
Procedimiento General de Pruebas para CCVTs

1. Desenergice el capacitor

2. Aterrice el terminal de línea

(algunas pruebas requieren remover esta tierra)

3. Cierre los switches de tierra S1 & S2

4. Remueva las conecciones de los terminales CAR & POT

5. Proceda con las pruebas

 1. Desenergice el capacitor y aplique tierra en B1
Probando un CCVT: 2. Cierre Switches de tierra S1 and S2
3. Desconecte B2 (CAR) & B3 (POT)
(Línea Aterrizada)
Test Test
No. Mode Energize Ground GRD UST Measure
1 GST B2 B1 ---- ---- B2-B1
2 GST B3 B1 B2 ---- B3-B1
3 UST B3 B1 ---- B2 B3-B2

B1

Voltaje de Prueba: 2 kV Prueba No. 1

B2

Carrier B3
Potential
S2
S1
 Probando un CCVT: (Línea Aterrizada)

B1 B1

GRD Prueba No. 2 UST Prueba No. 3

B2 B2
B3
B3

Mide C1 (B3-B1) Mide C2 (B3-B2)

Voltaje de Prueba: 2 kV Voltaje de Prueba: 2 kV

Ejemplo CCVT en DTA
 Probando un CCVT: (Línea sin Aterrizar)
Test Test
No. Mode Energize Ground Guard UST
1A UST B1 ----- ----- B2
2A UST B1 ----- ----- B3
3A UST B3 ----- ----- B2 (No Exceda Voltaje del Carrier)

B1 B1 B1

GRD GRD
B2 B3 B2 B2
B3 B3

1A Mide C1-1 + C2 (B1-B2) 2A Mide C1-1 (B3-B1) 3A Mide C2 (B3-B2)

Voltaje de Prueba: 10 kV Voltaje de Prueba: 10 kV Voltaje de Prueba: 2 kV

 T1

Procedimiento de Pruebas Multi-Capacitores

1. Desenergice la unidad desconectando la línea
2. Aterrice el terminal superior (T1) C1-2
3. Cierre los switches de tierra
4. Desconecte B2 & B3 B1

C1-1
GRD
Test Test C2
No. Mode Energize Ground Guard UST
1 GST B1 T1 B3 ---- B2
2 UST B1 T1 ---- B3 B3

3 UST B1 T1 ---- B2
4 UST B3 T1 ---- B2

Voltaje de Prueba: 10 kV
Prueba No. 1 Mide C1-2 (B1-T1)
Modo GST-Guard
 Procedimiento de Pruebas Multi-Capacitores

T1 T1 T1

B1 B1 B1

UST UST UST

B2 B2 B2 B3
B3 B3

#2 Mide C1-1 (B1-B3) #3 Mide C1-1 + C2 (B1-B2) #4 Mide C2 (B3-B2)

Modo: UST Modo: UST Modo: UST
Voltaje de Prueba: 10 kV Voltaje de Prueba: 10 kV Voltaje de Prueba: 2 kV
 Ejemplo CCVT en DTA
cuando CAR & POT no están accesibles
Nomenclatura en DTA puede diferir
con la del fabricante.

• Switch S1cerrado siempre

• Switch S2 abierto en Prueba No. 1
y cerrado para las otras pruebas
 Análisis de Resultados CCVTs
• Compare factor de potencia y capacitancia contra valores de placa
(Capacitancia medida debe estar dentro de un 1% de placa)

• Compare con otras unidades del mismo tipo

Guias Generales

Un CCVT nuevo debe tener un factor de potencia de ~.25% &

cuando el factor de potencia es doblado (0.50%) deben ser removidos
de servicio.

Cambios drásticos en capacitancia indican capas de capacitores

cortocircuitadas.

Algunos CCVTs GE 46 kV tipo C y C3 presentan un factor de potencia

“normal” de 2 - 3.5%.

Si se sospecha un problema, realice pruebas suplementarias.
