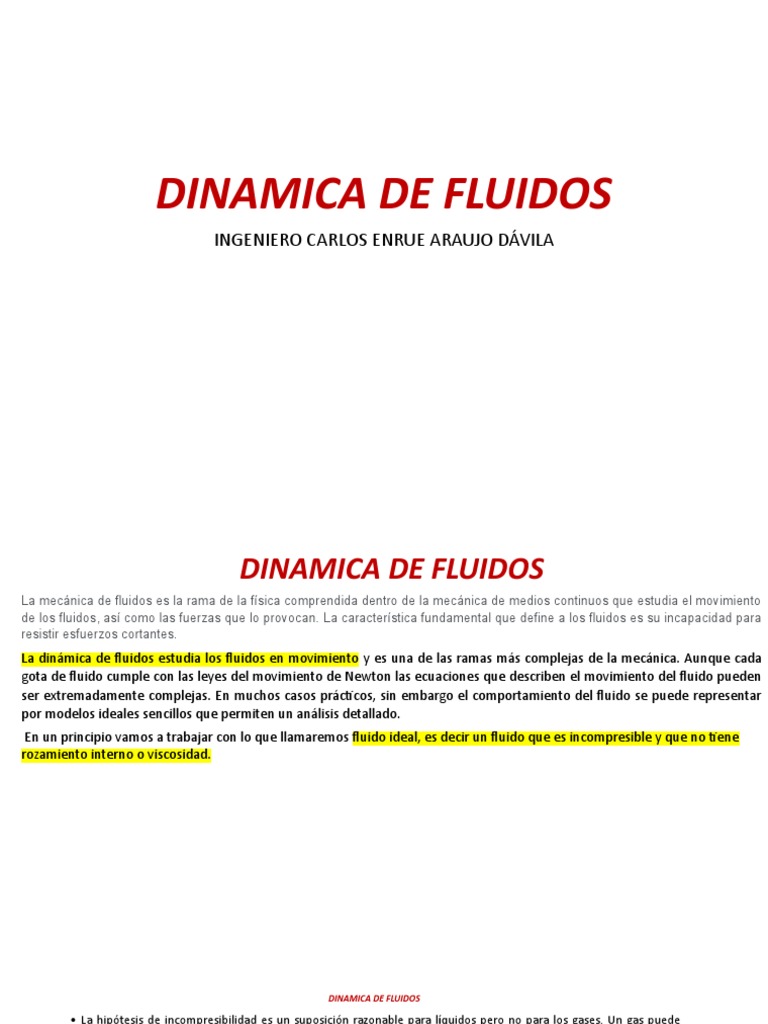

DINAMICA DE FLUIDOS

INGENIERO CARLOS ENRUE ARAUJO DÁVILA

 DINAMICA DE FLUIDOS
La mecánica de fluidos es la rama de la física comprendida dentro de la mecánica de medios continuos que estudia el movimiento
de los fluidos, así como las fuerzas que lo provocan.​La característica fundamental que define a los fluidos es su incapacidad para
resistir esfuerzos cortantes.
La dinámica de fluidos estudia los fluidos en movimiento y es una de las ramas más complejas de la mecánica. Aunque cada
gota de fluido cumple con las leyes del movimiento de Newton las ecuaciones que describen el movimiento del fluido pueden
ser extremadamente complejas. En muchos casos prácticos, sin embargo el comportamiento del fluido se puede representar
por modelos ideales sencillos que permiten un análisis detallado.
En un principio vamos a trabajar con lo que llamaremos fluido ideal, es decir un fluido que es incompresible y que no tiene
rozamiento interno o viscosidad.
 DINAMICA DE FLUIDOS

• La hipótesis de incompresibilidad es un suposición razonable para líquidos pero no para los gases. Un gas puede
tratarse como incompresible si su movimiento es tal que las diferencias de presión que aparecen no son demasiado
grandes.
• El rozamiento interno en un fluido da lugar a esfuerzos cortantes cuando dos capas adyacentes se mueven la una
sobre la otra o cuando el fluido se mueve por tubos o se encuentra a un obstáculo. En algunos casos estos esfuerzos
son despreciables si se comparan con fuerzas gravitatorias o con la originadas por diferencias de presión.
La trayectoria descrita por un elemento de fluido en movimiento se llama línea de flujo. La velocidad del elemento
varía en magnitud y dirección a lo largo de su línea de flujo. Si cada elemento que pasa por un punto dado sigue la
misma línea de flujo que los elementos precedentes se dice que el flujo es estable o estacionario. Un flujo puede
empezar no estacionario y hacerse estacionario con el tiempo. En un flujo estacionario la velocidad en cada punto del
espacio permanece constante en el tiempo aunque la velocidad de la partícula puede cambiar al moverse de un punto
a otro.
 DINAMICA DE FLUIDOS
La línea de corriente: curva, cuya tangente en un punto cualquiera tiene la dirección de la velocidad del fluido en ese
punto. En el régimen estacionario las líneas de corriente coinciden con las líneas de flujo. Si dibujamos todas las
líneas de corriente que pasan por el contorno de un elemento del fluido de área S (ver dibujo) estas líneas rodean un
tubo denominado tubo de flujo o tubo de corriente. En virtud de la definición de línea de corriente el fluido no
puede atravesar las paredes de un tubo de flujo y en régimen estacionario no puede haber mezcla de fluidos de dos
tubos diferentes.

 DINAMICA DE FLUIDOS
Se llama flujo laminar al tipo de movimiento de un fluido cuando éste es perfectamente
ordenado, estratificado, suave, de manera que el fluido se mueve en láminas paralelas sin
entremezclarse. Las capas adyacentes del fluido se deslizan suavemente entre sí. El
mecanismo de transporte es exclusivamente molecular. Se dice que este flujo es
aerodinámico. Ocurre a velocidades relativamente bajas o viscosidades altas como veremos.
Se llama flujo turbulento cuando se hace más irregular, caótico e impredecible, las partículas
se mueven desordenadamente y las trayectorias de las partículas se encuentran formando
pequeños remolinos aperiódicos. Aparece a velocidades altas o cuando aparecen obstáculos
abruptos en el movimiento del flujo.
 Fluidos ideales
El movimiento de un fluido real es muy complejo. Para simplificar su descripción consideraremos el
comportamiento de un fluido ideal cuyas características son las siguientes:

1.-Fluido no viscoso. Se desprecia la fricción interna entre las distintas partes del fluido

2.-Flujo estacionario. La velocidad del fluido en un punto es constante con el tiempo

3.-Fluido incompresible. La densidad del fluido permanece constante con el tiempo

4.-Flujo irrotacional. No presenta torbellinos, es decir, no hay momento angular del fluido respecto de
cualquier punto.
Ecuación de la continuidad
Consideremos una porción de fluido en color amarillo en la figura, el instante inicial t y en el instante t+Δt.

En un intervalo de tiempo Δt la sección  S1 que limita a la porción de fluido en la tubería inferior se mueve hacia la
derecha Δx1=v1Δt. La masa de fluido desplazada hacia la derecha es Δm1=ρ·S1Δx1=ρS1v1Δt.

Análogamente, la sección S2 que limita a la porción de fluido considerada en la tubería superior se mueve hacia la
derecha  Δx2=v2Δt. en el intervalo de tiempo Δt. La masa de fluido desplazada es Δm2=ρ S2v2 Δt. Debido a que el
flujo es estacionario la masa que atraviesa la sección S1 en el tiempo Δt, tiene que ser igual a la masa que atraviesa
la sección S2 en el mismo intervalo de tiempo. Luego

v1S1=v2S2 Esta relación se denomina ecuación de continuidad.

Ejemplo:

Cuando se abre poco a poco un grifo, se forma un pequeño chorro de agua,un hilo cuyo radio va
disminuyendo con la distancia al grifo y que al final, se rompe formando gotas.

La ecuación de continuidad nos proporciona la forma de la superficie del chorrito de agua que cae
del grifo, tal como apreciamos en la figura.
La sección trasversal del chorro de agua cuando sale del grifo es S0, y la velocidad del agua es v0. Debido a
la acción de la gravedad la velocidad v del agua se incrementa. A una distancia h del grifo la velocidad es
V2=v 2+2gh chorrito de agua que cae del grifo, tal como apreciamos en la figura.
0

Aplicando la ecuación de continuidad

S0v0 = Sv
π r02 v0=π r2v
Despejamos el radio r del hilo de agua en función de la distancia h al grifo.


 Ecuación de Bernoulli
Evaluemos los cambios energéticos que ocurren en la porción de fluido señalada en color amarillo, cuando se
desplaza a lo largo de la tubería. En la figura, se señala la situación inicial y se compara la situación final después
de un tiempo Dt. Durante dicho intervalo de tiempo, la cara posterior S2 se ha desplazado v2 Dt y la cara
anterior S1 del elemento de fluido se ha desplazado v1Dt hacia la derecha.
El elemento de masa m se puede expresar como m= S2v2t= S1v1t=  V
Comparando la situación inicial en el instante t y la situación final en el instante t+t. Observamos que el
elemento m incrementa su altura, desde la altura y1 a la altura y2
La variación de energía potencial es Ep=m•gy2-m•gy1= V•(y2-y1)g
El elemento m cambia su velocidad de v1 a v2,
La variación de energía cinética es Ek =
El resto del fluido ejerce fuerzas debidas a la presión sobre la porción de fluido considerado, sobre su cara
anterior y sobre su cara posterior F1=p1S1 y F2=p2S2.
La fuerza F1 se desplaza x1=v1t. La fuerza y el desplazamiento son del mismo signo
La fuerza F2 se desplaza x2=v2 t. La fuerza y el desplazamiento son de signos contrarios.
El trabajo de las fuerzas exteriores es Wext=F1 x1- F2 x2=(p1-p2) V
El teorema del trabajo-energía nos dice que el trabajo de las fuerzas exteriores que actúan sobre un sistema de partículas
modifica la energía del sistema de partículas, es decir, la suma de las variaciones de la energía cinética y la energía
potencial del sistema de partículas

Wext=Ef-Ei=(Ek+Ep)f-(Ek+Ep)i=DEk+Dep

Simplificando el término DV y reordenando los términos obtenemos la ecuación de Bernoulli

EJEMPLO:
Está fluyendo agua a 3 m/s por una tubería horizontal bajo una presión de 200kPa, la tubería se
estrecha hasta la mitad de su diámetro original.
a.- cuál es a velocidad de flujo en la sección estrecha?.
b.- Cuál es la presión en la sección estrecha de la tubería?.
c.- Qué relación existe entre el volumen de agua que fluye por la sección estrecha cada segundo con
el que circula a través de la sección más ancha?.
 APLICACIONES DE LA ECUACIÓN DE BERNOULLI:
1.- TUBO DE VENTURI
El tubo de Venturi se utiliza para medir la velocidad de un fluido incompresible. Consiste en un tubo con un
estrechamiento, de modo que las secciones antes y después del estrechamiento son A1 y A2, con A1 > A2. En cada parte del
tubo hay un manómetro, de modo que se pueden medir lasLpresiones respectivas p1 y p2. Encuentra una expresión para la
velocidad del fluido en cada parte del tubo en función del área de las secciones, las presiones y su densidad.
2 Solución
La ley de conservación de la masa establece que en un flujo estacionario toda la
masa que entra por un lado de un recinto debe salir por otro, lo que implica que
la velocidad debe ser mayor en la parte más estrecha del tubo

Por otro lado, la ley de Bernouilli establece que para dos puntos situados en la
misma línea de corriente se cumple

Si los dos puntos se encuentran a la misma altura la presión hidrostática es la

misma para ambos, por lo que
Reordenando términos

Sustituimos la ecuación de conservación de la masa

Análogamente

y el flujo volumétrico es

Si la diferencia de presiones se mide a partir de la diferencia de altura en los

manómetros, esto queda

𝟐𝒈𝒉
𝑸 = 𝑨𝟏 𝒗𝟏 = 𝑨𝟐 𝒗𝟐 = 𝑨𝟏 𝑨𝟐 ඨ
𝑨𝟐 𝟐
𝟏 − 𝑨𝟐
Imágenes de tubo de venturi formula



MUCHAS GRACIAS
