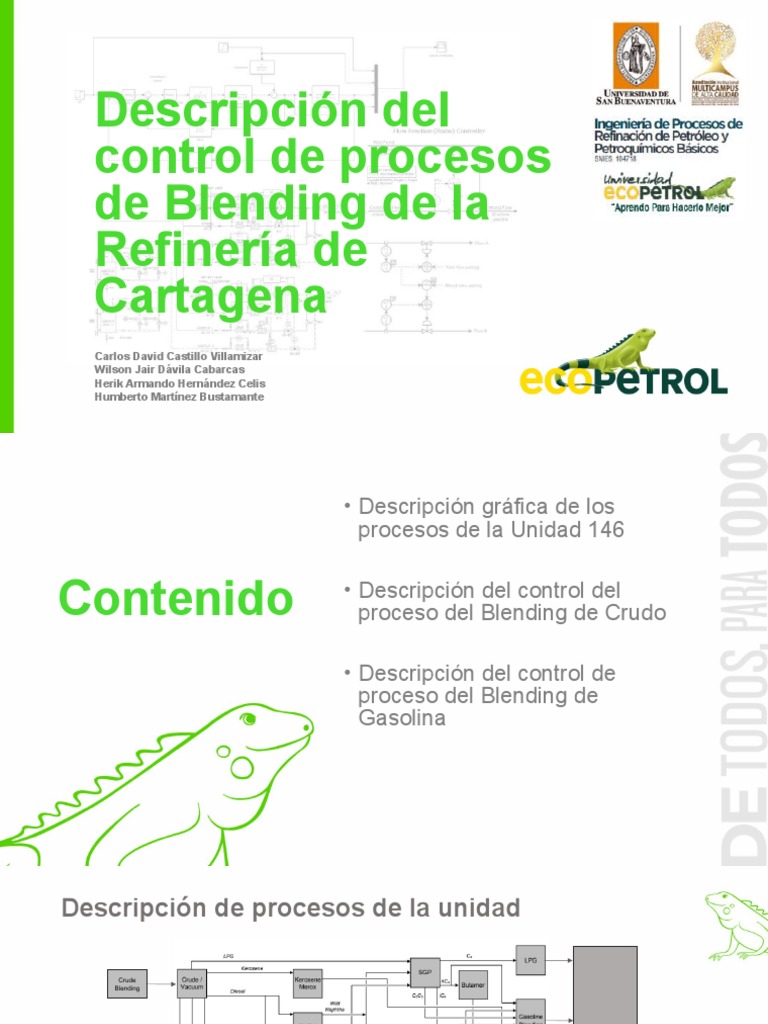

Descripción del

control de procesos
de Blending de la
Refinería de
Cartagena
Carlos David Castillo Villamizar
Wilson Jair Dávila Cabarcas
Herik Armando Hernández Celis
Humberto Martínez Bustamante
 • Descripción gráfica de los
procesos de la Unidad 146

Contenido • Descripción del control del

proceso del Blending de Crudo

• Descripción del control de

proceso del Blending de
Gasolina
 Descripción de procesos de la unidad

Crude
Blending

Logistics
&
Sales

VISION GENERAL DE REFICAR –

REFINERIA DE CARTAGENA,
2015.
 Descripción de procesos de la unidad

VISION GENERAL DE REFICAR –

REFINERIA DE CARTAGENA,
2015.
 Descripción de procesos de la unidad

Controlador
VISION GENERAL DE REFICAR –
REFINERIA DE CARTAGENA,
2015.
Descripción de procesos de la unidad

Los controladores de
flujo mínimo de las
bombas de carga de las
unidades de proceso
cumplen una función de
protección de las
ventanas de integridad
FIGURA 1.1 Respuesta (salida a FV) del FIC-P111 a una de estos activos.
restricción drástica de demanda de nC4 en la Unidad 101 (SGP) Estos lazos de control
tienen acción inversa.

VISION GENERAL DE REFICAR –

REFINERIA DE CARTAGENA,
2015.
 Descripción de procesos de la unidad
TK-3044
TK-3054
Offspec naphtha

Offspec naphtha

VISION GENERAL DE REFICAR –

REFINERIA DE CARTAGENA,
2015.
 Descripción de procesos de la unidad

VISION GENERAL DE REFICAR –

REFINERIA DE CARTAGENA,
2015.
 Descripción de procesos de la unidad

HCN

HCN

LCO to DHT 1 / DHT 2

VISION GENERAL DE REFICAR –

REFINERIA DE CARTAGENA,
2015.
Gráfico del Blending de Crudo
MA-001 (165 KBPD)
Mezcla continua con flujo de demanda
principal (master demand flow) variable.

Segregación de componentes
en tres grupos de tanques

Una estación de bombeo por

componente, cada una con un lazo de
control de flujo de componente al cabezal
y un lazo de control de flujo mínimo, este
último para proteger la integridad de las
bombas.

Cada lazo de control de flujo de

componente consta de: un transmisor de
flujo másico tipo Coriolis, con salida de
flujo volumétrico, un controlador de flujo
Rango de operación basado en DCS y una válvula de control
Flujo
Min Max de flujo.
146-TKF-FIC-P001A 1728 BPH 5625 BPH
146-TKF-FIC-P002A 944 BPH 3750 BPH Objetivo de control:
146-TKF-FIC-P003A 765 BPH 3750 BPH
Obtener la composición deseada del
crudo mezclado mediante control de
relación de mezcla de componentes.
P&ID y Algoritmo de control Blending Crudo

El algoritmo de control
aplicado es el algoritmo PID.
El algoritmo PID calcula el
error entre la demanda (SPT)
y el flujo real de componente
(MEAS).
En cada ciclo de ejecución
se añade al error la
diferencia entre el flujo de
componentes demandado y
el real. El resultado es un
error integrado.
El controlador intenta
eliminar el error integrado
aumentando/disminuyendo la
salida (AOUT) a la válvula de
control. Se supone que la
apertura de una válvula de
control desde el cierre hasta
la apertura total equivale a
aumentar el caudal desde
cero hasta el caudal a escala
real de un componente.
 Controlador PID de componente y Control de Blending

Controlador Maestro

Controlador PID de
Componente
Lógicas del Control de Blending de Crudo

Pacing Total Flow Loss of Component

Para cada componente Objetivo de Control:

controlado, existe una
condición de pacing cuando Recuperar y mantener el flujo de carga directa a la U-100
la salida del controlador es bombeado por el Blending de Crudo.
mayor o igual al límite alto de
pacing del 96% (por defecto). En caso de que una bomba se pare o que un componente se vaya
Esto indica una limitación de a pacing, el sistema actúa de la siguiente manera:
flujo en ese componente en
particular. Indicación de alarma de activación de lógica “Total Flow”.
La interfaz de usuario
proporciona una indicación ARRANQUE de bomba de “spare”
de pacing por controlador de
componente [PACE ON]. Flujo mayor al requerido se distribuye equitativamente entre los
Una vez que se desactiva la otros componentes.
condición de pacing, el
indicador PACE ON El sistema incrementa el valor del flujo de cada uno de los
desaparece. componentes que están activos con el fin de mantener la carga de
la planta lo más constante posible.

El operador deberá arrancar y alinear la bomba spare que vaya a

utilizar y deberá modificar los porcentajes de la receta como venían
originalmente.
Contenido • Descripción del control de
proceso del Blending de
Gasolina
Blending de Gasolinas
La Refinería de Cartagena S.A (RCSA) tiene
actualmente un mezclador de gasolinas, el cual es
usado para mezclar componentes que permiten la
obtención de tres tipos de gasolina, Gasolina
Premium Domestica, Gasolina Regular Domestica
y Gasolina Regular de Exportación, para su
comercialización a nivel local y exterior. La mezcla
resultante que pasa a través del mezclador 146-
MA-002, se lleva a tanques de almacenamiento
para su posterior venta y comercialización. En el
mezclador se mezclan seis (6) componentes:

 Nafta liviana Hidrotratada
 Nafta pesada Hidrotratada
 Nafta pesada de Hidrocracking
 Nafta liviana de Hidrocracking
 Alquilato
 Normal Butano
Blending de Gasolinas
Sistema de control Blending de Gasolinas
Cada controlador de lazo de El estándar mínimo para la manipulación de los controladores sin necesidad
componente controla un flujo. de nivel de autoridad es:
Un controlador de circuito de • Selección de modo: AUTO, MANUAL, CASCADE.
componentes típico consta de
un dispositivo de medición de • Cambios de setpoint con límites de escalón
flujo, un controlador, una • Cambios en la salida.
válvula de control y una bomba. Otros parámetros, los cuales necesitan nivel de seguridad son:
El controlador compara el flujo
real, medido por un medidor de • Modificación de parámetros de sintonía
flujo, con el flujo demandado, • Modificación de límites de alarmas, setpoint, etc.
dictado por el controlador
maestro. El objetivo de los • Modificación de Interlock, tiempos de scan.
controladores de componentes
es llevar a cero el error
integrado entre el flujo real y el
flujo demandado.  Controlador de Rango de medidor de
Componente Válvula de control de flujo
flujo flujo (BPD)
N LIV U-107 FIC-P205 A FV-P205 A 10.392-42.528
N PES U-107 FIC-P206 A FV-P206 A 17.832-57.894
N PES U-110 / N ESTAB U-100 FIC-P208 A FV-P208 A/C 4.488-34.272
N PES U-110 – C5C6 U-101 FIC-P207 A FV-P207 A 2.472-8.640
Alquilato FIC-P204 A FV-P204 A/C 3.840-55.104
Normal butano FIC-P201 A FV-P201 A 912-7.968
Componente alquilato, control de flujo mínimo de
bombas.

Los controladores de
flujo mínimo de las
bombas de carga de las
unidades de proceso
cumplen una función de
protección de las
ventanas de integridad
de estos activos.
Estos lazos de control
tienen acción inversa.
Componente alquilato, control de flujo a cabezal de
mezcla.

Lazo de control de acción directa.

Salida del controlador con rango

dividido.

FV-P204A Válvula de 6” para recetas

que maximizan el RATIO de alquilato en
la mezcla.

FV-P204C Válvula de 3” para recetas

que minimizan el RATIO de alquilato en
la mezcla.

En el primer caso siempre abre primero

la válvula pequeña y luego abre la
válvula grande y regula con esa.
Cabezal del Blending de Gasolinas

Control de presión con

setpoint mínimo de 62 psig.
Se utiliza para asegurar que
el nC4 entre en fase líquida
al cabezal.
Este lazo de control tiene
acción directa.
Lógica de control secuencial
 Controlador PID de componente y Control de Blending

Controlador Maestro

Controlador PID de
Componente
