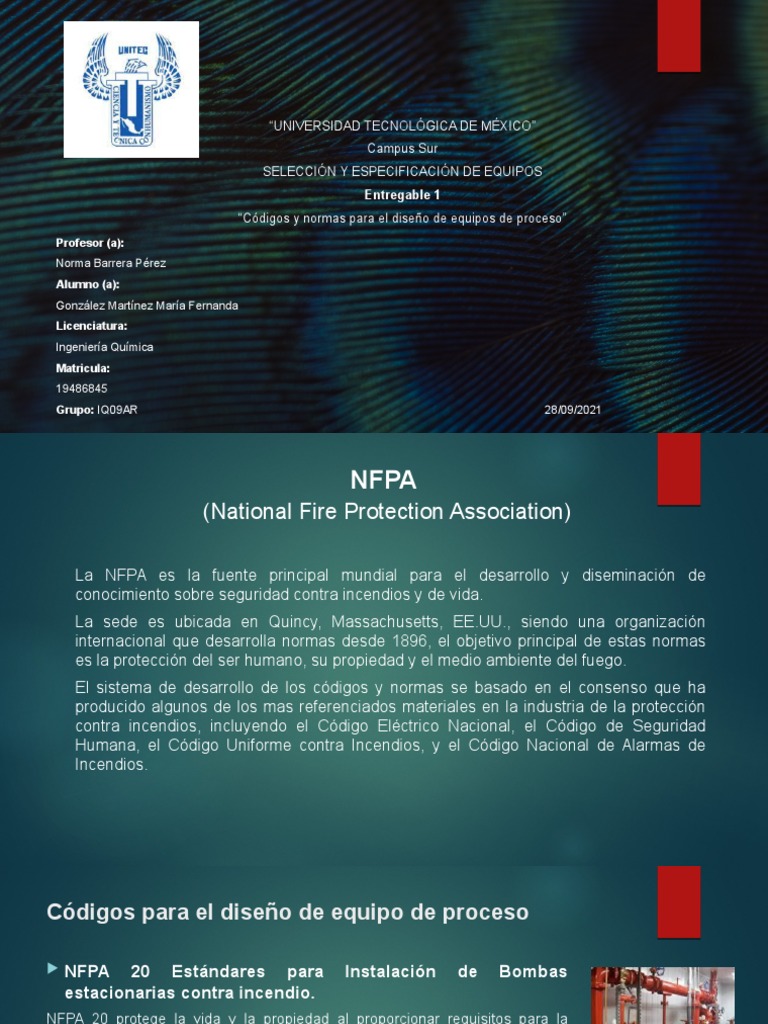

“UNIVERSIDAD TECNOLÓGICA DE MÉXICO”

Campus Sur
SELECCIÓN Y ESPECIFICACIÓN DE EQUIPOS
Entregable 1
“Códigos y normas para el diseño de equipos de proceso”
Profesor (a):
Norma Barrera Pérez
Alumno (a):
González Martínez María Fernanda
Licenciatura:
Ingeniería Química
Matricula:
19486845
Grupo: IQ09AR 28/09/2021
 NFPA
(National Fire Protection Association)

La NFPA es la fuente principal mundial para el desarrollo y diseminación de

conocimiento sobre seguridad contra incendios y de vida.
La sede es ubicada en Quincy, Massachusetts, EE.UU., siendo una organización
internacional que desarrolla normas desde 1896, el objetivo principal de estas normas
es la protección del ser humano, su propiedad y el medio ambiente del fuego.
El sistema de desarrollo de los códigos y normas se basado en el consenso que ha
producido algunos de los mas referenciados materiales en la industria de la protección
contra incendios, incluyendo el Código Eléctrico Nacional, el Código de Seguridad
Humana, el Código Uniforme contra Incendios, y el Código Nacional de Alarmas de
Incendios.
Códigos para el diseño de equipo de proceso

 NFPA 20 Estándares para Instalación de Bombas

estacionarias contra incendio.
NFPA 20 protege la vida y la propiedad al proporcionar requisitos para la
diseño, selección e instalación de bombas para garantizar que los sistemas
funcionen según lo previsto para proporcionar suministros de agua adecuados
y confiables en una emergencia de incendio.

 NFPA 31 Norma para la instalación de equipos quemadores

de aceite.
NFPA 31 es un estándar para el diseño e instalación seguros y eficientes de
aparatos de calefacción que usan un combustible líquido, generalmente aceite
de calefacción No. 2, pero también combustibles más livianos, como
queroseno y diesel, y combustibles más pesados, como el No. 4 gasolina.
NFPA 31 se aplica a la instalación de estos sistemas en ocupaciones
residenciales, comerciales e industriales.
 NFPA 51A Norma para plantas de carga de cilindros de
acetileno.
A partir del 24 de julio de 2015, el Consejo de Normas de la NFPA aprobó la
retirada de la NFPA 51A y su contenido fue incorporado a la NFPA 55.
Esta norma presenta requisitos de seguridad para el diseño, construcción e
instalación de plantas de carga de cilindros de acetileno para proporcionar
salvaguardas para la protección de la planta, sus empleados y el público.

TEMA
(TUBULAR EXCHANGE MANUFACTURER SASSOCIATION)
TEMA es una asociación comercial de los principales fabricantes de intercambiadores de
calor de casco y tubo, que han sido pioneros en la investigación y desarrollo de
intercambiadores de calor por más de 60 años, esta asociación se fundo en 1939. Los
estándares y el software de TEMA han alcanzado la aceptación mundial como la autoridad
en el diseño mecánico del intercambiador de calor de la cáscara y del tubo.
Normas mecánicas TEMA
 Clase B
Especifican la fabricación, el diseño y los materiales de intercambiadores de calor
no sometido a llama, para el servicio de los procesos de la industria química.

 Clase C
Especifican la fabricación, el diseño y los materiales de intercambiadores de calor
no sometido a llama, para los requerimientos normalmente moderados de
procesos comerciales y aplicaciones generales, buscando obtener el máximo de
economía.

 Clase R
Especifican la fabricación, el diseño y los materiales de intercambiadores de calor
no sometido a llama, para requerimiento generalmente riguroso en la industria del
petróleo y procesos relacionados.
 ANSI
(American National Standards Institute)
Es una organización estadounidense fundada en 1918, su sede se encuentra en Washington,
DC. ANSI no escribe estándares, pues fue formada para certificar los estándares
desarrollados en las diversas industrias para que no sean influenciados por los intereses de
una compañía o grupo. (ANSI) es el único representante en EE. UU. y miembro que paga las
cuotas de la Organización Internacional de Normalización (ISO) .
 API
(American Petroleum Institute)
Se formó en 1919 como una organización que establece estándares de consenso para la
industria del petróleo y el gas. Los estándares del API se desarrollan conforme al proceso de
acreditación del API de los estándares nacionales de los EE. UU.
API mantiene más de 700 estándares y prácticas recomendadas, abarcan desde la protección
ambiental, prácticas de operación e ingeniería, hasta equipos y materiales seguros.
 API Standard 650: Código de diseño para tanques atmosféricos de almacenamiento
sobre la superficie
Se usa principalmente en los tanques para almacenamiento de petróleo, ahí se detallan los
lineamientos para garantizar “la seguridad, sostenibilidad y el desempeño ambiental de los
tanques”. Esta norma abarca el diseño y el cálculo de los elementos que deben constituir el
tanque, incluso se sugieren secuencias de instalación y recomendaciones de soldaduras.
Se aplica a todos los tanques que almacenen fluidos con una presión atmosférica menor a 18
kPa, o a presiones internas que no superen el peso del techo y no rebasen una temperatura de
93°C.
 API Standard 560: calentadores de combustión para servicio general
de refinería
Especifica los requisitos y brinda recomendaciones para el diseño,
materiales, fabricación, inspección, prueba, preparación para el envío
y montaje de calentadores y precalentadores de aire. (APHs),
ventiladores y quemadores para servicio general de refinería.
Esta norma no se aplica al diseño de reformadores de vapor ni hornos
de pirólisis.

 API Standard 660: intercambiadores de calor de carcasa y tubos

Se utiliza para el diseño mecánico, selección de materiales,

fabricación, inspección, pruebas y envío de carcasa e
intercambiadores de calor de tubos para la industria petrolera y
petroquímica. Esta norma se aplica a calentadores, condensadores,
enfriadores y hervidores. Sin embargo, esta norma no es aplicable a
condensadores de superficie de vapor operados por vacío o
condensadores de agua de alimentación.
 ASTM
(American Society For Testing and Materials)
Las normas de ASTM se crean usando un procedimiento que adopta los principios del
Convenio de barreras técnicas al comercio de la Organización Mundial del Comercio (World
Trade Organization Technical Barriers to Trade Agreement).
Estas normas se usan en investigaciones y proyectos de desarrollo, sistemas de calidad,
comprobación, aceptación de productos y transacciones comerciales por todo el mundo.
Estas normas abarcan áreas tales como metales, pinturas, plásticos, textiles, petróleo,
construcción, energía, el medio ambiente, productos para consumidores, dispositivos y
servicios médicos y productos electrónicos.
 ASTM G65: Método estándar de pruebas para medir la
abrasión utilizando arena seca/disco con caucho
Exige que sólo algunas de las piezas fundamentales para la realización del
ensayo se fabriquen en materiales y dimensiones específicas, establece los
parámetros generales para la realización del ensayo de acuerdo con la
modalidad de prueba que se vaya a realizar.
 ASTM G105: Método estándar para realizar pruebas con
arena húmeda/disco de caucho
El diseño del equipo de desgaste abrasivo se realiza basado en la norma
ASTM G105, el cual habla de un Método estándar para realizar pruebas con
arena húmeda / disco de caucho.

 ASTM B611: Método estándar de pruebas para determinar

la resistencia a la abrasión de alto esfuerzo de materiales
duros
es el único método estandarizado para evaluar la resistencia al desgaste por
abrasión de carburos cementados. Esta prueba es similar a la prueba ASTM
G65 con una muestra rectangular bar que está presionados contra una rueda
giratoria, pero existen dos diferencias principales.
 ASME
(American Society Of Mechanical Engineers)
Es una asociación fundada en 1880, como la Sociedad Estadounidense de Ingenieros
Mecánicos su sede se encuentra en Nueva York, EE.UU., con la idea de generar una
serie de códigos de diseño para la construcción, pruebas e inspección de bienes de
equipo industriales, tales como, calderas y recipientes sujetos a presión.
 Sección IX del Código ASME: soldadura
 ASME (BPVC): El Código de Calderas y Recipientes a Presión
Esta norma es establecida para el diseño, la fabricación y la inspección de
las calderas y los recipientes a presión, se especifican los requerimientos de
calificación de soldadores y procedimientos de soldadura para ser
aplicados en la fabricación, reparación y mantenimiento.
De la misma forma esta norma se aplica a las tuberías a presión para
conducción de vapor y tuberías a presión de plantas de procesos,
petroquímicas, químicas, refinerías, etc. Esta norma es referenciada por
Códigos constructivos, como, el ASME BPVC Sección VIII y Sección I y por
ASME B 31.1, B 31.3 y B 31.8
 Sección IV del Código ASME
Constituyen los requisitos mínimos para el diseño seguro, construcción, instalación, y la
inspección de las calentadores de agua potable y tanques de almacenamiento de
agua de trabajar a presiones no superiores a 160 1100 kPa y la temperatura del agua no
superior a 99°C.

AWS
(American Welding Society)
La Sociedad Americana de Soldadura se fundó en 1919, con secciones locales en cada
continente. La misma tiene sus oficinas centrales en Miami, y fue fundado para facilitar el
crecimiento de la recientemente desarrollada tecnología de soldadura eléctrica. Este código
cubre los requisitos de soldadura para cualquier tipo de estructura soldada realizada con
aceros al carbono y de baja aleación utilizados comúnmente en la construcción.
 Código AWS D1.1 capitulo 4

Este código establece el material de aporte y variables del proceso de soldadura,

técnicas y parámetros de soldadura que se van a emplear, así mismo las
especificaciones técnicas del material base y tipos de junta a soldar para diferentes
procesos.

 Código AWS D1.6: Soldadura estructural-acero inoxidable

Este código hace referencia los requerimientos para soldadura de

estructuras de aceros inoxidables, como, soportes para recipientes
de presión, plataformas y edificios o armaduras.
Es principalmente aplicado para aceros inoxidables austeníticos,
así como a la soldadura entre aceros inoxidables y aceros al
carbono o a los de baja aleación, en espesores de 1/16 de pulgada
(1.5 mm) a más.
 Código AWS D1.2M / D1.2: Soldadura estructural - aluminio

Este código cubre los requisitos de la soldadura para cualquier

tipo de estructura fabricada de aleaciones estructurales de
aluminio, una excepción de recipientes a presión y tubería a
presión de aluminio.

DIN
(Deutsches Institut für Normung)
DIN fue fundada en Berlín como el "Normenausschuss der Deutschen Industrie (NADI)",
la Asociación de Estándares de la Industria Alemana, el 22 de Diciembre del año 1917.
En el año 1926 el NADI cambió su denominación por “Deutsches Normen Ausschuss
(DNA)”, el Comité de Normas Alemanas y las siglas DIN pasaron a significar "Das Ist
Norm", Esto es norma. Hasta que en 1975, El Comité cambio su denominación por
“Deutsches Institut für Normung (DIN)”, Instituto Alemán de Normalización.
Estas normas consisten en los estándares técnicos para el aseguramiento de la calidad
en productos industriales y científicos relacionados con la industria manufacturera-
metalmecánica.

En este código se incluyen las normas referidas a los formatos, las formas de
rotulación, los tipos de línea, la de identificación de instrumentos y controles
 DIN 19227-1
define los símbolos gráficos para la representación básica de instrumentación y
controles del proceso, incluyendo los equipos de medida y control.

Esta norma es la representación detallada de las funciones especificadas en el

 DIN 19227-2 código 19227-1, especificada en símbolos gráficos y letras identificativas en control
de procesos.

Grupo de normas que establecen la representación de

 DIN 40700-40717 distintos símbolos gráficos, desde las conexiones hasta las
instalaciones eléctricas.
 CATEGORÍAS DE LAS NORMAS

 Normas fundamentales de tipo general:

Aquí se incluyen las normas referidas a los formatos, las formas de rotulación, los tipos de línea, entre
otras.
 Las fundamentales de tipo técnico:
Incluyen las normas sobre las características de los elementos y los equipos mecánicos. Entre ellas se
encuentran las normas sobre tolerancias, roscas, soldaduras, etc.
 Dimensiones de piezas y mecanismos:
Estas son las normas de dimensiones, formas y tolerancias. A este tipo pertenecerían las normas de
construcción naval, máquinas herramientas, tuberías, etc.
 Referentes a los materiales:
Estas incluyen las normas sobre la calidad de materiales donde se contemplan aspectos como la
composición, la designación o las propiedades.
 AMCA
(Air Moving and Control Association)
AMCA se fundo en los EE. UU. En 1917, pero ahora incluye Asia AMCA y Europa AMCA, que
operan independientemente con sus juntas directivas separadas fuera de Singapur y
Bruselas. Su objetivo es probar y certificar las clasificaciones y el cumplimiento normativo de
productos miembros y no miembros.
Las normas AMCA tiene credenciales de operación:
 Los Estándares de AMCA son adoptadas por el American National Standards Institute
como normas ANSI.
 El laboratorio de vanguardia de AMCA en Chicago está acreditado para cumplir con ISO
17025.
 Los programas de certificación de AMCA estarán acreditados para cumplir con ISO 17065.
 Norma ANSI/AMCA 210-07 Métodos de laboratorio para pruebas de ventiladores para
la clasificación del rendimiento aerodinámico certificado
Referencias Bibliográficas
 Frigo E.. (.). NFPA - National Fire Protection Association. septiembre 28,2021, de Foro de Seguridad Foro de
Profesionales Latinoamericanos de Seguridad Sitio web: http://www.forodeseguridad.com/instit/intl/nfpa.htm
 https://www.amraci.org/nfpa-fm-y-ul/#
 Córdoba, R. E.. (2019). Diseño De Un Intercambiador De Calor De Tubos Concéntricos. septiembre 28, 2021, de .
Sitio web: https://repositorio.unibague.edu.co/bitstream/20.500.12313/1666/1/Trabajo%20de%20grado.pdf
 S/A., (agosto 15, 2006). NORMAS Y CÓDIGOS DE DISEÑO. septiembre 28, 2021, de TextosCientificos.com Sitio
web: https://www.textoscientificos.com/quimica/almacenaje/normas-codigos
 Y. . (.). NORMAS API, UNA GUÍA INTERNACIONAL PARA LAS INDUSTRIAS. septiembre 28, 2021, de PLAREMESA
Sitio web: https://www.plaremesa.net/normas-api-una-guia-internacional/
 Uribe S.. (2018). DISEÑO Y FABRICACIÓN DE UNA MÁQUINA PARA ENSAYO DE DESGASTE ABRASIVO SEGÚN
LINEAMIENTOS DE LA NORMA ASTM G-65. septiembre 28, 2021, de . Sitio web:
https://repository.usta.edu.co/bitstream/handle/11634/16130/2019sebastianuribe.pdf?sequence=2&isAllowed=y
 https://asmedigitalcollection.asme.org/ebooks/book/185/chapter-abstract/35221/ASME-Section-IV-Rules-for-the-Cons
truction-of?redirectedFrom=fulltext
 http://docshare01.docshare.tips/files/19527/195271472.pdf
 Lisea N.. (abril 13, 2021). ¿Qué es la norma AWS?. septiembre 29, 2021, de ALPH Sitio web:
https://aleph.org.mx/que-es-la-norma-aws
 https://app.aws.org/mexico/mx_about.html
 https://www.academia.edu/36509307/C%C3%B3digos_de_Soldadura_AWS_ASME_API?auto=download
 https://itcsoldadura.org/es/detalle/noticias/1287/publicado-el-codigo-de-soldadura-estructural-aws-d1-1-d1-1m-2015
 https://interinfojtdc.files.wordpress.com/2017/08/normativa-aplicada-en-dibujo-industrial-y-mecanico.pdf
 Tilio A.. (.). Normas DIN. septiembre 29, 2021, de . Sitio web: https://designificados.com/normas-din/
