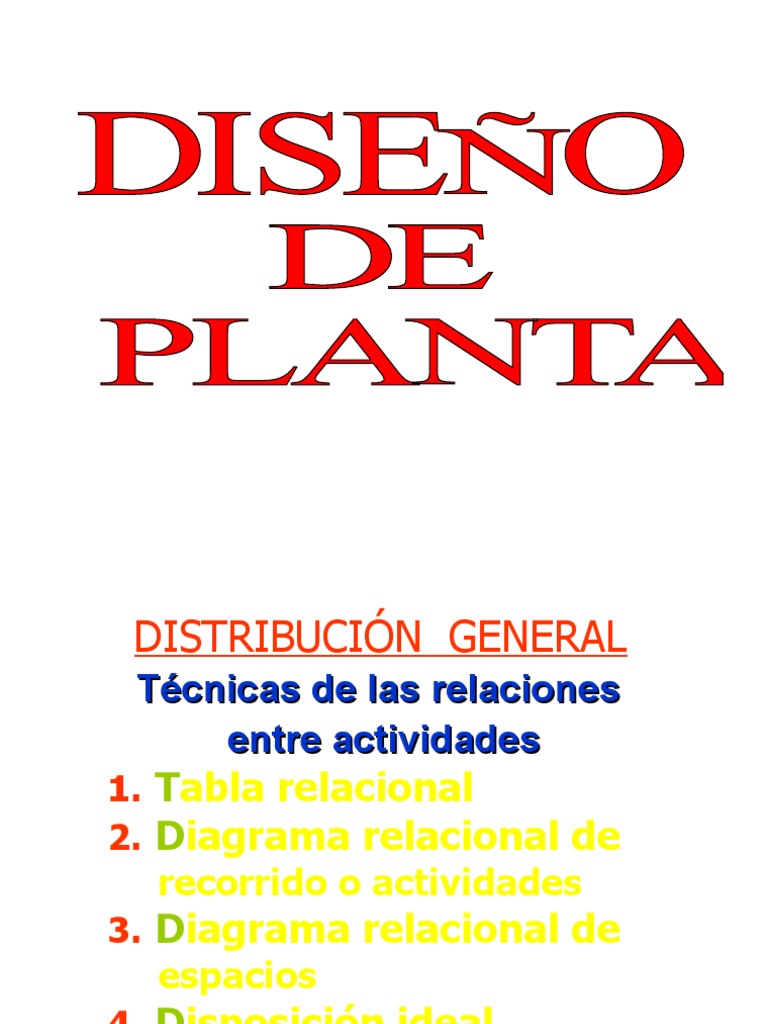

DISTRIBUCIÓN GENERAL

Técnicas de las relaciones

entre actividades
1. Tabla relacional
2. Diagrama relacional de
recorrido o actividades
3. Diagrama relacional de
espacios
4. Disposición ideal
5. Disposición práctica
 ESQUEMA DE LA
TABLA RELACIONAL
Valor de proximidad
A
1 A
3 Motivo q’ sustenta el
2
valor de proximidad
3

4
elegido
E
5

6
I
7

8
O
9 U
X
10

11

12

XX
Código Proximidad Color Nº Líneas

A Absolutamente necesario 4 Rectas

E Especialmente importante 3 Rectas

I Importante 2 Rectas

O Normal 1 Recta

U Sin importancia

X No deseable 1 zig zag

XX Altamente no deseable 2 zig zag

 IDENTIFICACION DE
ACTIVIDADES
Símbolo Color Actividad
Rojo Operación (montaje, desmontaje)

Verde Operación (proceso o fabricación)

Amarillo Transporte

Naranja Almacenaje

Azul Control

Azul Servicios

Pardo Administración
 PROBLEMA
Milenium Inversiones S.A. ha decidido
invertir en una empresa fabricante de
calzado. Han determinado las diferentes
actividades requeridas y las áreas
correspondientes.
Tendrán una reunión con los especialistas
que construirán la planta y para ello
necesitan la distribución de esta.
Se recomienda que el tráfico interno sea
central, teniendo la zona frontal de acceso a
la planta en el lado menor del terreno.
Usted dispone de la siguiente información:
 Actividades Área requerida
1. Almacén de artículos para aparado
7x6
2. Operación de aparado
8x7
3. Almacén de PVC 9x7
4. Almacén de producto terminado 8x7
5. Área administrativa 7x6
6. Sala de exhibición y ventas 7x4
7. Inyectado de suelas 13x6
8. Armado de calzado 9x7
9. Estacionamiento para visitantes 9x5
10. Zona de acceso a planta 15x9
11. Áreas de tráfico interno mínimo 100 m2
 Listado de motivos
1. Secuencia de operaciones
2. Trámites administrativos
3. Olores fuertes
4. Requerimiento de recepción
5. Requerimiento de despacho
6. Atención a clientes
7. Comunicación y flujo
• Almacén de textiles y cuero
• Operación de aparado
• Almacén de PVC
• Almacén de productos
terminados
• Área administrativa
• Sala de exhibición y ventas
• Operación de inyectado
• Armado de calzado
• Estacionamiento de visitantes
• Zona de acceso a planta
• Área de tráfico interno
Con esta información plantee
usted lo siguiente:
1. La tabla relacional de actividades
2. El diagrama relacional de
actividades
3. La disposición de planta
considerando un terreno de 38 x 20
m2
