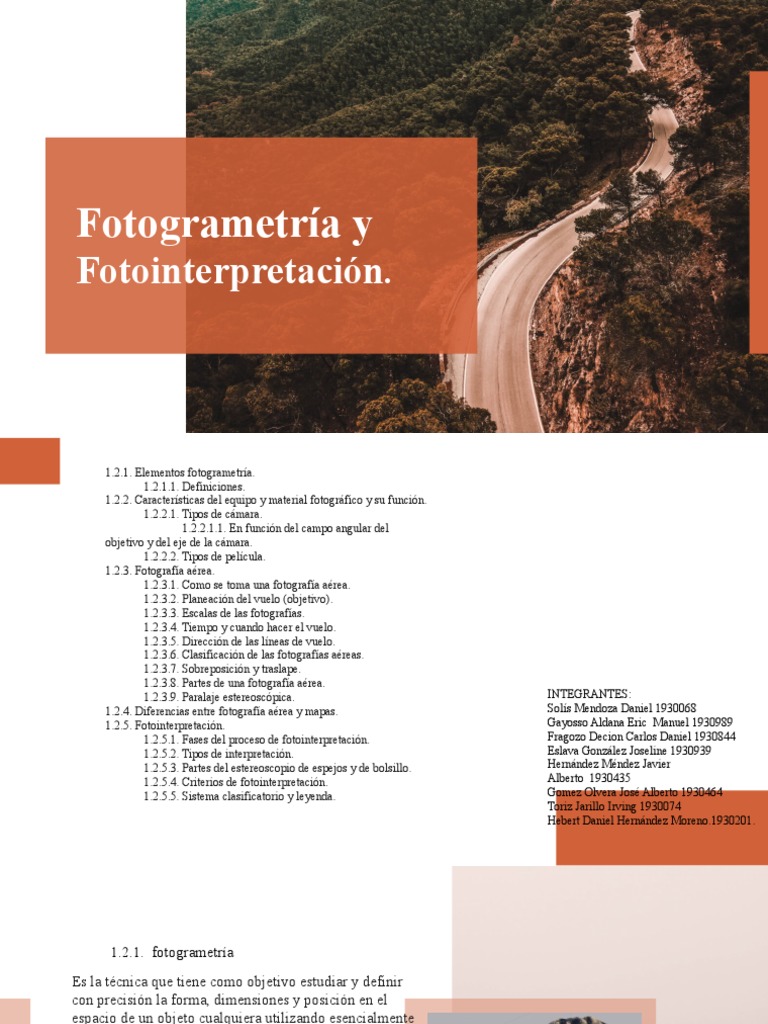

Fotogrametría y

Fotointerpretación.
1.2.1. Elementos fotogrametría.
1.2.1.1. Definiciones.
1.2.2. Características del equipo y material fotográfico y su función.
1.2.2.1. Tipos de cámara.
1.2.2.1.1. En función del campo angular del
objetivo y del eje de la cámara.
1.2.2.2. Tipos de película.
1.2.3. Fotografía aérea.
1.2.3.1. Como se toma una fotografía aérea.
1.2.3.2. Planeación del vuelo (objetivo).
1.2.3.3. Escalas de las fotografías.
1.2.3.4. Tiempo y cuando hacer el vuelo.
1.2.3.5. Dirección de las líneas de vuelo.
1.2.3.6. Clasificación de las fotografías aéreas.
1.2.3.7. Sobreposición y traslape.
1.2.3.8. Partes de una fotografía aérea.
1.2.3.9. Paralaje estereoscópica. INTEGRANTES:
1.2.4. Diferencias entre fotografía aérea y mapas. Solís Mendoza Daniel 1930068
1.2.5. Fotointerpretación. Gayosso Aldana Eric Manuel 1930989
1.2.5.1. Fases del proceso de fotointerpretación. Fragozo Decion Carlos Daniel 1930844
1.2.5.2. Tipos de interpretación. Eslava González Joseline 1930939
1.2.5.3. Partes del estereoscopio de espejos y de bolsillo. Hernández Méndez Javier
1.2.5.4. Criterios de fotointerpretación. Alberto 1930435
1.2.5.5. Sistema clasificatorio y leyenda. Gomez Olvera José Alberto 1930464
Toriz Jarillo Irving 1930074
Hebert Daniel Hernández Moreno.1930201.
 1.2.1. fotogrametría
Es la técnica que tiene como objetivo estudiar y definir
con precisión la forma, dimensiones y posición en el
espacio de un objeto cualquiera utilizando esencialmente
medidas hechas sobre una o varias fotografías.
Existe otra técnica que utiliza también fotografías aéreas
denominada foto interpretación y que se dedica al estudio
pormenorizado de las fotografías con el objetivo de
analizar fenómenos de muy variada tipología.
 TERRESTRE

SEGÚN EL TIPO DE
FOTOGRAFÍA

AEREA

FOTOGRAMETRÍA ANALOGICA

ANALÍTICA
SEGÚN EL TIPO DE
TRATAMIENTO

DIGITAL
 DESVENTAJAS
VENTAJAS Y
1 2 3
REDUCCIÓN DE REGISTRO MULTITEMPORAL ÚNICA
COSTOS

4 5
COSTOS ELEVADOS PERSONAL CALIFICADO
PLANO FOCAL DISTANCIA FOCAL
EJE ÓPTICO

fotogrametría.
1.2.1. Elementos
MARCAS FIELES
ALTURA DEL VUELO
INFORMACIÓN
MARGINAL ESCALA

PUNTO PRINCIPAL AEROBASE

FOTO BASE

SOLAPE EFECTO DE DERIVADA

LONGITUDINAL
DESVIACIÓN (CABECEO Y
SOLAPE TRANSVERSAL ALABEO)

LÍNEA DE VUELO
PROYECCIÓN CONICA
O RADIAL
1.2.2.
CARACTERISTICAS DEL
EQUIPO Y MATERIAL
FOTOGRAFICO Y SU
FUNCIÓN
 GEOMÁTICA
1.2.2.1 TIPOS DE CAMARA

1.2.2.1.1 EN FUNCIÓN DEL CAMPO

ANGULAR DEL OBJETIVO Y
DEL EJE DE LA CAMARA
1.2.2.2 TIPOS DE
PELICULA
 TIPOS DE
CAMARA
La fotografía por medio de objetivo
fotográfico
El corazón de la cámara de medida es
el objetivo. Éste consta de un cierto
número de lentes simples que por su
forma y posición han de corregir los
errores en la fotografía, para obtener en
toda la superficie de la misma la
máxima fidelidad.
la cámara oscura
la cámara corriente de medida tiene dos centros de proyección, uno para
el espacio-objeto y otro para el espacio-imagen y que son el punto
central de la pupila de entrada (P. E.) y el punto central de la pupila de
salida (P. S.), respectivamente

Pupila de entrada: la imagen

que se ve desde el
objeto del diafragma de
apertura.
– Pupila de salida: imagen que
se ve desde la
imagen del diafragma de
apertura.
Desde el punto de vista de la marcha de los rayos a través del objetivo, las definiciones
matemáticas necesitan algunas puntualizaciones:

La dirección de toma es el rayo principal cuya representación, prolongada en el espacio-imagen,

es perpendicular al plano del cuadro.

El punto principal es el punto de intersección de dicho rayo principal con el plano del cuadro. Si
el eje óptico del objetivo es perpendicular al plane del cuadro, coincide con la dirección de la
cámara.
distancia focal de la cámara y la
altura de vuelo.

La focal es un dato inherente a la cámara con la

que se vaya a realizar el vuelo.
Dicha magnitud, es un dato calibrado y
corresponde con la distancia que existe
desde el centro óptico del objetivo hasta el
plano focal que es dónde se captura la
Imagen

Tal y como se aprecia en la figura 45, esa altura

H es la altura media sobre el terreno, que nada
tiene que ver con la altura de vuelo sobre el
nivel del mar H0
1.2.2.1.1. EN FUNCIÓN DEL
CAMPO ANGULAR DEL
OBJETIVO Y DEL EJE DE
LA CAMARA
La distorsión máxima de los modernos
objetivos de toma es menor de 1 mm/100;
algunos de ellos presentan valores aún
menores de 0,01 mm.

La orientación interna de una cámara

métrica se determina por lo general en la
misma fábrica. Por eso la constante c de
la cámara se establece de tal manera que
para una cierta distancia del cuadro r', y el
correspondiente ángulo con el eje sea
cero la distorsión
Paralaje estereoscópico

Se define como paralaje, el

cambio de posición de la
imagen de un punto en dos
fotografías debido al cambio
de posición de la cámara en
el momento de la toma.

Fotogrametría Aérea
Medición en fotogramas
aéreos.
  Ventajas y desventajas de la Fotogrametría respecto a la Topografía Clásica
– Levantamientos más rápidos, en la fase de restitución en sí. Hay que tener en
cuenta que a veces el vuelo fotogramétrico se demora si la climatología no es la
adecuada.

– Si el terreno es de difícil acceso, la fotogrametría es la técnica adecuada, puesto

que no se necesita acceder a todo el terreno. Sólo habría que visitar aquellas
zonas en las que se emplacen los puntos de apoyo.

– Registro continuo de todo el terreno. Todos los detalles del terreno quedarían
registrados en la fotografía. Sin embargo, mediante un levantamiento topográfico, sólo se dispondría de
coordenadas de los puntos medidos, que supondría un
número bastante limitado con respecto a la totalidad del terreno.

La única desventaja del levantamiento de planos o mapas por medios fotogramétricos aéreos sería:

– Ocultamiento de elementos por la vegetación. Si el terreno tiene demasiada

vegetación, impide la visión de elementos que estén por debajo de ella. En ese
caso, si es necesario el registro de coordenadas de esos elementos, se haría necesaria una medición en
campo de dichos elementos, por topografía clásica.
Aplicaciones de la fotogrametría en Ingeniería Civil

En el marco general de la Ingeniería existen cuatro grandes grupos de

actuaciones donde se utilizan la fotogrametría:

a. Vías de comunicación. Para el estudio de establecimiento de

trazados.

b. Planificación territorial. En el planeamiento urbanístico y ordenación

del
territorio.

c. Hidrografía. Estudio de cuencas, deformaciones de presas, etc.

d. Ejecución de movimiento de tierras. Medición de volúmenes

removidos.
 TIPOS DE PELICULA
Hoy en día, casi todas las imágenes
fotogramétricas que se utilizan
tienen
formato digital, ya que la
fotogrametría
digital es la que más auge ha
adquirido
en estos tiempos.

La profundidad de color corresponde

con el número de bits utilizados para
describir el color de cada píxel.
cuanto mayor sea la profundidad,
más colores
habrá en la imagen
las diferencias de iluminación en fotografías
terrestres tienen valores de 30:1 y mayores, en las
fotografías aéreas, son para la luz proveniente de la
superficie del terreno notablemente menores.
Bajan además al aumentar la altura de vuelo. Y como en
las fotografías aéreas se tiene que poder observar una
distinción de tonos más fina, se debe aspirar a obtener una
gradación o contraste tanto más abrupto cuanto mayor sea
la altura de vuelo;

por ejemplo: De acuerdo con todo esto, habrá que elegir la

emulsión, el revelador y el tiempo de revelado. La pequeña
iluminación de las fotografías aéreas es debido
principalmente a la luz aérea, que se superpone a la luz
procedente del terreno.
La pequeña iluminación de las fotografías
aéreas es debido principalmente a la luz

TIPOS DE PELICULA
aérea, que se superpone a la luz
procedente del terreno. Es debido a la
reflexión difusa de la luz del Sol en el fino
polvo y partículas de agua que existen en
la capa de aire que se encuentra entre el
terreno y el avión. Se observa también
desde el avión sobre la superficie de la
Tierra un tono azulado que disminuye el
contraste.
Para evitar en las fotografías la
acción de la luz azul de pequeña
longitud de onda, es necesario usar
filtros. Para fotografías con emulsión
pancromática se usan filtros
amarillos o anaranjados
Los soportes para las emulsiones (película o cris tal) han
de ser métricamente invariables, para no falsear la imagen
generalmente libre de distorsiones obtenida con la cámara
métrica.

Las distorsiones son más de temer cuando se emplean

películas.

Se pue den distinguir:

a) variación de escala en la película; es de temer cuando

se tiene poco cuidado al revelar;

b) afinidad, o sea distinta escala a lo largo y a lo ancho de

la película; en la mayor parte de las películas en uso
este error se presenta con valores inferiores a 0,4 %:
c) grandes deformaciones de la superficie de la película,
como las que siguen, por ejemplo, a efectos desiguales de
climatización;

d) perturbaciones locales, como las debidas a faltas en el

secado; por ejemplo, gotas de agua no secadas;

e) faltas de lisura en la superficie, como granos o en

corvaduras en la película producidos por una deficiente
colocación de la misma en su cuadro.
 Las fotografías aéreas están destinadas a
proporcionar, de una manera sencilla, ciertas
informaciones de objetos considerados aisladamente
o pertenecientes a determinados conjuntos, como es
FOTOGRAFIA AÉREA.

la superficie topográfica. Estas informaciones,

recogidas gracias al registro sobre una emulsión
sensible, por medio de una cámara fotográfica, de
radiaciones emitidas por dichos objetos, sirven de
base para un examen que permite obtener ciertos
datos, especialmente los relativos a su disposición en
el espacio, gracias a la observación estereoscópica.
01 Problemas geométricos

02
Problemas físicos

PROBLEMAS.
03
Problemas fisiológicos

04 Problemas sicológicos
 ¿COMO SE TOMA UNA
FOTOGRAFIA AEREA?

La toma de fotografías desde el aire ha

sido utilizada por el hombre casi desde la
invención de los aviones. Sus usos son
múltiples y se aplica a las distintas áreas
del quehacer humano, que incluyen la
agricultura y silvicultura, el urbanismo, la
ingeniería en todas sus ramas, la
minería, la pesca, el periodismo, la
defensa, etc
La toma de fotos aéreas ha evolucionado
junto con el avance de sus dos apoyos
tecnológicos, la cámara fotográfica y las
aeronaves (aviones y helicópteros),
agregándose además, en las últimas
décadas, los satélites.
 PLANEACION
DEL VUELO.
El Servicio Aero fotogramétrico de
la Fuerza Aérea, cuenta con
cámaras aéreas y aviones
especialmente modificados para
las labores fotogramétricas. Sus
características ,permiten cumplir
un variado tipo de misiones en las
diversas regiones del país.
 La escala de la fotografía aérea se puede calcular
ESCALA DE LAS FOTOGRAFIAS.
fácilmente pues es la relación que hay entre la distancia
focal (Df) de la cámara con que se tomó la fotografía y la
altura de vuelo del avión sobre el terreno (H).
Los valores de Df y H se pueden leer en los márgenes de
las fotos aéreas que se estén estudiando.

Hay que tener en consideración varios factores:

1.-La altura de vuelo se debe leer en la foto del altímetro
del avión que figura en el margen de la fotografía, éste
suele estar en pies y es muchas veces difícil de leer sin
una lupa.
2.-La altura que marca el altímetro no es la altura de vuelo
sobre el terreno, es necesario corregir esta con un mapa
topográfico.
3. El valor de la distancia focal de la lente de la cámara
suele estar en milímetros.
4. En una misma fotografía varía la escala de un punto a
otro, ya que hay puntos a distinta cota.
 1.2.3.4 Tiempo y
Cuanto hacer de
vuelo.
Para el calculo total del
tiempo del vuelo se debe;

Cálculo de tiempo de
vuelo directo.
Se realiza exclusivamente con la cámara
operando y tomando fotografías en las
líneas de vuelo planificadas más 5 minutos
por cada línea de vuelo (entrada y salida).
 Se tomarán los kilómetros lineales obtenidos y se

vuelo directo.
Cálculo de tiempo de
Despite
transformarán en millas náuticas (1being
millared,
náutica
Mars is a cold place,
equivale aproximadamente a 1,852 metros).
not hot. It’s full of
iron oxide dust


𝑘𝑖𝑙𝑜𝑚𝑒𝑡𝑟𝑜𝑙𝑖𝑛𝑒𝑎𝑙𝑒𝑠
Venus has a beautiful

𝑀𝑖𝑙𝑙𝑎𝑠𝑛𝑎𝑢𝑡𝑖𝑐𝑎𝑠=
name and is the
second planet from he

1852
Sun


𝑚𝑛𝑙𝑖𝑛𝑒𝑎𝑙𝑒𝑠
h𝑜𝑟𝑎𝑠 𝑑𝑒𝑣𝑢𝑒𝑙𝑜𝑑𝑖𝑒𝑐𝑡𝑜= +( 5𝑚𝑖𝑛. 𝑥 𝑐𝑎𝑛𝑡 .𝑙𝑖𝑛𝑒𝑎𝑠 )
𝑣  la velocidad del
aeronave con la que se
toman las fotos.
 Cálculo de tiempo de
vuelo indirecto.
Se medirá en mn (millas náuticas), desde
Cerrillos a la zona de vuelo, y se
considerará una ida, un regreso y otra ida
sin regreso, se procederá de la misma
forma todas las veces que sea necesario,
tomando en cuenta la autonomía del
avión.
 vuelo indirecto.
Cálculo de tiempo de
  𝐷𝑖𝑠𝑡 . 𝐶𝑒𝑟𝑟𝑖𝑙𝑙𝑜𝑠/ 𝑍𝑜𝑛𝑎 𝑑𝑒 𝑣𝑢𝑒𝑙𝑜 𝑥3
𝑡𝑖𝑒𝑚𝑝𝑜 𝑑𝑒 𝑣𝑢𝑒𝑙𝑜 𝑖𝑛𝑑𝑖𝑟𝑒𝑐𝑡𝑜=
3𝑚𝑛/𝑚𝑖𝑛
Cantidad de
kilómetros.
Esta dado por el largo de la
zona de vuelo, el cual no
tiene porque ser constante en
toda el área de vuelo a
fotografiar. Se mide en la
carta.
 1.2.3.5 Dirección
de las líneas.
Las líneas de vuelo muestran al piloto
por donde debe volar para obtener el
recubrimiento deseado. Se prepara
sobre algún mapa ya existente de la
zona, marcando sobre esta cartografía,
la zona objeto del Proyecto.
 las lineas.
Direccion de
Considerando un vuelo ideal, el punto central de cada fotografía coincidirá
con los puntos propuestos, estando todos éstos sobre la misma recta en cada
pasada, siendo las pasadas rigurosamente paralelas.

Si la zona donde vamos a trabajar es regular, los ejes de vuelos suelen estar
orientados Norte-Sur o Este-Oeste, numerando las pasadas según este
criterio, así como las fotografías de cada pasada
Direccion de
las lineas.
Planificación de un vuelo fotogramétrico sobre una zona de terreno lineal.

Si la zona del proyecto, tiene forma irregular, o si es larga, estrecha y

girada de las direcciones cardinales (cauces de ríos, trazados de nuevas
carreteras, líneas costeras,.....etc.) no resultará económico volar en las
direcciones Norte-Sur o Este- Oeste (obtendríamos muchas pasadas
con pocos fotogramas útiles), es evidente que habría que volar las
mayores longitudes de línea (paralelamente a los límites de la zona)
1.2.3.6 clasificación de
fotografías aéreas.
Las fotografías aéreas se
pueden clasificar de varias
maneras, según su forma,
tamaño o la “respuesta” de los
objetos.
Forma.
La forma de los objetos está sobre
todo ligada a la inclinación del eje
de levantamiento; según esto la
fotografía se denomina:
Oblicua baja:
Cuando no se registra el horizonte
pasando la inclinación del valor
de más de 5°, antes fijado.
Vertical:
Si esta inclinación no pasa de los
5 grados. En realidad el eje de la
fotografía es vertical, pero esta
designación no produce en la
práctica confusión alguna.
Oblicua alta o
panorámica:
Si se registra el horizonte. Es
preciso para ello que el ángulo de
inclinación, que forma el eje de
levantamiento con la vertical, sea
superior a 90°.
 Forma.

Se puede bservar la inclinacion que forma el eje de la camara

respecto al terreno
Aunque las fotografías oblicuas presentan
ciertas ventajas cuando se les utiliza
aisladamente, dando en particular a los
objetos un aspecto más normal, presentan,
por el contrario, serios inconvenientes en
relación a los pares de fotografías
verticales, sobre todo en la explotación
fotogramétrica.
 Tamaño.
• El tamaño de los objetos esta ligado a la
escala de la fotografía. Esta es fácil de
deducirla en el caso de una fotografía de eje
vertical cuando la superficie fotografiada es
plana y horizontal es la relación de
semejanza, e =f/H entre la imagen y el
terreno, siendo f la distancia focal y H la
altura de vuelo; se expresa en general en la
forma l/E, siendo E entero.

• Si el terreno presenta relieve o el eje de la

fotografía no es vertical, la escala no puede
deducirse para toda la fotografía
 Respuesta de
los objetos.
La “respuesta” de los objetos depende
mucho de naturaleza de las
emulsiones utilizadas en la toma de la
vista y en la prueba positiva sobre el
papel. Podemos diferenciar las
fotografías en pancromáticas,
infrarrojas, colores, etc.
 1.2.3.7 Sobreposición y
traslape
Denominamos traslape, a la
superposición parcial de las fotografías
tomadas por el avión , en la realización
de un levantamiento fotogramétrico.
1.2.3.7 Sobreposición y
traslape

Así mismo se le puede denominar de diferentes

maneras, tales como: solape, traslape,
superposición o recubrimiento. El mismo que debe
ser de manera frontal y lateral, quiere decir entre
foto y foto y entre pasada y pasada, de acuerdo a
las lineas de vuelo
 y traslape
1.2.3.7 Sobreposición
Este solape entre las imágenes o
fotografías, tiene una razón de ser muy
importante. Tanto para la fotogrametría
tradicional, en el que se busca
conseguir la visión estereoscópica,
como para la fotogrametría Digital en el
que es el programa de computo el
encargado de reconstruir la realidad en
base a las imágenes.

Tipos de traslape
Traslape longitudinal:
es necesarios para
fotografías aéreas
sucesivas que debe ser
60% para permitir la
estereovisión
Traslape lateral: es el solape
entre bandas o pasadas del
vuelo debe estar comprendido
entre 30% su finalidad es de
permitir unir las fotografías
entre líneas de vuelo
 traslape
1.2.3.7 Sobreposición y
Actualmente el algoritmo de los programas informáticos utilizados para el procesamiento inicial
de las fotografías tomadas por el VANT, es el encargado de realizar el emparejamiento de los
puntos comunes entre las imágenes. Para que le software pueda realizar esta tarea, es
necesario que entre las fotografías existan puntos característicos comunes, los cuales son
correlacionados por y triangulados para determinar la posición de cada uno los miles o cientos
de miles de puntos que conforman la nube de puntos, y así reconstruir el modelo 3D.
 fotografia aerea
1.2.3.8 Partes de una
La fotografía aérea, como un sistema de
información: Las fotografías aéreas están
destinadas a proporcionar, de una manera
sencilla, ciertas informaciones de objetos
considerados aisladamente o pertenecientes
a determinados conjuntos, como es la
superficie topográfica.
 1.2.3.8 Partes de una fotografia
aerea
Es la distancia del centro de
proyección O (centro de ALTURA:
perspectiva) al plano del terreno y se
representa con la letra Z

Es la distancia del centro de

proyección O al plano del DISTANCIA
negativo y se representa con la
letra “f”
PRINCIPAL:

Es la posición que ocupa O en el

BASE O ESTACION
fotográfica 75
espacio, en el momento de la exposición
DE EXPOSICIÓN:

Es la distancia del foco al centro

de la lente y se
DISTANCIA FOCAL:
representa con la letra “fo”.
 La intersección de la vertical que
pasa por el centro de
proyección con el plano del PUNTO NADIR:
negativo se llama Punto Nadir

Punto donde una línea perpendicular que

viene desde PUNTO PRINCIPAL:
75
el punto nodal frontal, interfecta la
fotografía

Es el punto en que la bisectriz del

ángulo determinado por la ISOCENTRO:
perpendicular al plano del negativo y
la vertical

Es la intersección del plano de la fotografía LINEA PRINCIPAL:

con el plano 75
principal

Es la línea del plano de la fotografía,

perpendicular a la línea ISOLINEA:
principal que pasa por el isocentro
 1.2.3.8 Partes de una fotografia
aerea
Corresponde a señales indicativas
(generalmente cuatro), que están
directamente relacionadas con el lente MARCAS FIDUCIALES:

Es la unión de pares sucesivos de

puntos principales de LINEA DE VUELO:
cada fotografía, estas definen la
línea de vuelo, indicando la
dirección

Es el ángulo en el vértice del cono LINEA DE VUELO:

75
de luz que atraviesa CAMPO ANGULAR:
el objetivo para formar la imagen.
1.2.3.9 Paralaje
estereoscopica
Si un objeto cercano lo observamos alternativamente con
el ojo derecho y el izquierdo, su posición parecerá
cambiar. Este desplazamiento aparente, causado por un
cambio en el punto de observación, es conocido como
paralaje.
Como se infiere de conceptos anteriormente vertidos, la
existencia de paralaje es una característica normal de las
fotografías aéreas con recubrimiento, siendo la base de la
visión estereoscópica. La sensación de relieve en la
observación de fotos aéreas, es debida a esos desplazamientos
de imagen.
 estereoscopica
1.2.3.9 Paralaje
El hecho de encontrarse el objeto a una distancia
finita de las cámaras, arroja diferentes posiciones
en las fotografías. De encontrarse a distancia
infinita tendríamos la misma posición en ambas
fotos, al ser paralelos los rayos homólogos.

Tipos de
paralaje
estereoscópica
 estereoscópica
1.2.3.9 Paralaje
Paralaje estereoscópica
absoluta
(o Paralaje X), es la diferencia de
las distancias entre los puntos
principales y las imágenes
homólogas, medidas paralelas a la
línea de vuelo (componente X).

Paralaje relativa o
diferencial
Es simplemente la diferencia de
paralajes absolutas entre dos
puntos, por ejemplo: entre el
tope y la base de un objeto del
que deseo calcular su altura.

STAGE 3
1.2.3.9 Paralaje estereoscopica
La fórmula básica para determinar la altura de
objetos o diferencias de nivel

:Siendo
:Siendo

dH
dH =
= diferencia
diferencia de
de nivel
nivel entre
entre los
los puntos
puntos considerados
considerados (punto
(punto de
de referencia
referencia y
y punto
punto del
del que
que me
me interesa
interesa calcular
calcular
su
su cota)
cota)

Href
Href =
= altura
altura de
de vuelo
vuelo sobre
sobre el
el punto
punto tomado
tomado como
como referencia
referencia

Pref
Pref =
= paralaje
paralaje absoluta
absoluta del
del punto
punto tomado
tomado como
como referencia
referencia

dP
dP =
= paralaje
paralaje relativa
relativa entre
entre el
el punto
punto de
de referencia
referencia y
y el
el de
de mi
mi interés
interés

El
El término
término dP
dP en
en el
el denominador
denominador puede
puede ser
ser eliminado
eliminado en
en el
el caso
caso que
que las
las diferencias
diferencias de
de nivel
nivel en
en el
el terreno
terreno o
o
alturas de objetos a determinar, sean inferiores al 2 o/oo de la altura relativa de vuelo.
alturas de objetos a determinar, sean inferiores al 2 o/oo de la altura relativa de vuelo.

Debe
Debe ponerse
ponerse especial
especial cuidado
cuidado enen la
la homogeneidad
homogeneidad de de las
las unidades
unidades que
que se
se utilicen,
utilicen, como
como ser:
ser: si
si se
se desea
desea
obtener la
obtener la diferencia
diferencia de
de nivel
nivel en
en metros,
metros, la
la altura
altura de
de vuelo
vuelo deberá
deberá ser
ser expresada
expresada en en metros,
metros, en
en tanto
tanto que
que
normalmente
normalmente laslas paralajes
paralajes (tanto
(tanto absoluta
absoluta como
como relativa)
relativa) se
se expresan
expresan en
en milímetros
milímetros yy fracción.
fracción.
 1.2.4. Diferencias entre fotografía aérea y mapas.

Las fotografías aéreas son de eje En el mapa los detalles se pueden resaltar o
vertical o oblicua ocultar
 Diferencia de contenido.

En un mapa limitada.
La información en una fotografía es
infinita
En la fotografía la información no están En el mapa se puede añadir simbología
jerarquizada adicional, y cuenta oh se puede agregar
toponimia
La fotografía presenta una información El mapa está confeccionado siguiendo ciertas
integral reglas.
 En el mapa es tomado
temporalmente

La foto es tomada en
tiempo real
En la foto el documento es figurativo En un mapa es un documento abstracto (que
(la información es interpretada) son detallado o interpretado)
Las fotos no son documentos
métricos

En el mapa podemos medir con una

precisión conocida

Diferencias cuantitativas
 CRITERIOS
ETACION
FOTOINTERPR
Las fotografías aéreas se
pueden clasificar de varias
maneras, según su forma,
tamaño o la “respuesta” de los
objetos.
 1.2.5 FOTO INTERPRETACION

● Es un caso particular de la teledetección en la que se utilizan

plataformas a baja altura (aviones en lugar de satélites) con lo
que la escala es mayor. Tradicionalmente se caracterizaba
también por la utilización del papel como soporte y de las
longitudes de onda del visible o infrarrojo.
●
Este tema se va a centrar en la utilización de fotografía aérea
vertical tradicional en papel ya que las técnicas de manejo de
fotografía digital son muy similares a las de imágenes de satélite,
y a la conveniencia de aprender su manejo en estudios de
evolución del paisaje.
01 Acción o proceso de examinar imágenes fotográficas, con el

1.2.5.2 FOTO INTERPRETACIÓN

propósito de identificar objetos o condiciones y apreciar su
significado.

02 Detectar: Se trata de tener una visión global del contenido de la

imagen

03 Identificar: Se debe obtener toda la información. Se reconoce

cada tipo de fenómeno superficial para identificarlo en forma
precisa. Forma, tamaño, sombra, tonalidad, características
asociadas al entorno.

04 Analizar: Estudio detallado de los fenómenos observados,

para ello se requiere de información adicional.
Deducir: Se trata de obtener información que no aparece

05 en la imagen registrada pero no que es posible suponer

según indicadores específicos.

:
06 Idealizar Consiste en la elaboración de un esquema
abstracto, simplificando, que exprese las características
del aérea foto interpretada.
Clasificación por inclinación del eje óptico.

Fotografías Aéreas Verticales: El eje óptico de la cámara es perpendicular o

normal a un plano horizontal tomado como referencia.
Fotografías Aéreas Oblicuas: Son aquellas en las cuales el eje de la cámara no es
perpendicular al plano horizontal en el momento de la toma.
Partes del estereoscopio de espejos y de bolsillo

Los estereoscopios de bolsillo tienen dos

lentes separadas entre sí, por una distancia
igual a la interpupilar, montadas en un marco
plástico o metálico soportado por patas, de
forma tal que las fotografías son observadas a
través de dichas lentes. La distancia entre las
lentes y las fotografías sobre las cuales se
apoya el estereoscopio, corresponde a la
distancia focal, de forma tal que la observación
se realiza al infinito y con ejes paralelos.
Estos instrumentos normalmente son pequeños y compactos,
así como livianos; siendo en su gran mayoría diseñados para
su uso en el campo, teniendo patas plegables que
transforman la unidad en un paquete no mayor a un estuche
de anteojos. A pesar de ello, la práctica indica que su mayor
uso es en la oficina.
 fotointerpretación
Criterios de
Deteccion,reconociemiento
Foto lectura e identificacion

Analisis, clasificación y
Foto analisis evaluacion

Fotointerpretaci
75
Deducción e induccion

on 72
Características de
la imagen
fotográfica
Desde el punto de vista métrico, la
imagen fotográfica esta afectada por
las deformaciones geométricas;
desplazamiento debido al relieve,
desplazamiento debido a la inclinación
y distorsión.
 imagen fotográfica
Características de la
Despite being red,
Mars is a cold place,
not hot. It’s full of
iron oxide dust

NITIDEZ

  Venus has a beautiful

.
name and is the
second planet from he
CONTRASTE Sun

IMAGEN FOTOGRAFICA
ESCALA
ESTUDIADA BAJO LOS SIGUIENTES ASPECTOS
 ELEMENTOS.
La fotografía aérea en blanco y negro representa el
terreno en diferentes tonalidades de gris, desde un
punto de vista que no es común al observador y a
una escala generalmente reducida.
Es necesario considerar una serie de elementos que en
formas directas o indirectas y analizadas en
conjunto, ayudan al foto interprete a identificar los
elementos de su interés
 ELEMENTOS
• Tamaño
• Forma
• Tono y color
• Textura
• Patrón
• Patrones de identificación
 Clasificacion
A) En función del campo angular del
objetivo:
Tendremos; normal, gran angular y súper
gran angular cuyos valores son
aproximadamente de 60,90 y 120
respectivamente.
 Clasificación Planificación de un vuelo fotogramétrico sobre una zona de terreno lineal.

B) EN FUNCION DE LA INCLINACION DEL EJE OPTICO

VERTICALES: SE TOMAN CON EL EJE OPTICO
PERPENDICULAR O SUPERFICIE TERRESTRE. (INCLINACION
CON RESPECTO A LA DIRECCION DE LA GRAVEDAD ES
MENOR DE 3 GRADOS).
 Clasificación

B) EN FUNCION DE LA INCLINACION DEL EJE OPTICO

OBLICUAS: SE TOMAN CON EL EJE OPTICO INCLINADO (INCLINADO CON RESPECTO A LA DIRECCION DE LA
GRAVEDAD). SE SUBDIVIDEN EN OBLICUA ALTA SI SE REGISTRA EL HORIZONTE Y OBLICUA BAJA SI NO SE
REGISTRA
 Clasificación
C) EN FUNCION DEL NUMERO DE
CAMARAS
SISTEMA TRIMETROGON: UTILIZA TRES
CAMARAS, LAS CUALES UNA ESTA
DISPUESTA DE FORMA VERTICAL Y
LAS OTRAS DOS A LOS LADOS.
OBTIENE UNA COBERTURA
TRANSVERSAL COMPLETA DEL
TERRENO.
 CLASIFICACIÓN
D) EN FUNCION DE LA PARTE DEL
ESPECTRO EM CAPTADO
PANCROMATICAS (B/N). CAPTAN
RADIACION EN ESPECTRO VISIBLE.
TRADUCEN LOS COLORES A
NIVELES GRISES.
 LEYENDA
se indican los elementos que deben ser
representados y cuales serán los símbolos
empleados.
La escala de las fotografías, la época del año y hora
del día en que fueron tomadas así como el nivel de
información deseado, son muy importantes establecer
el tipo de símbolos a utilizar y la forma como estos
serán afectados por los procesos cartográficos de
simbolización y exageración
