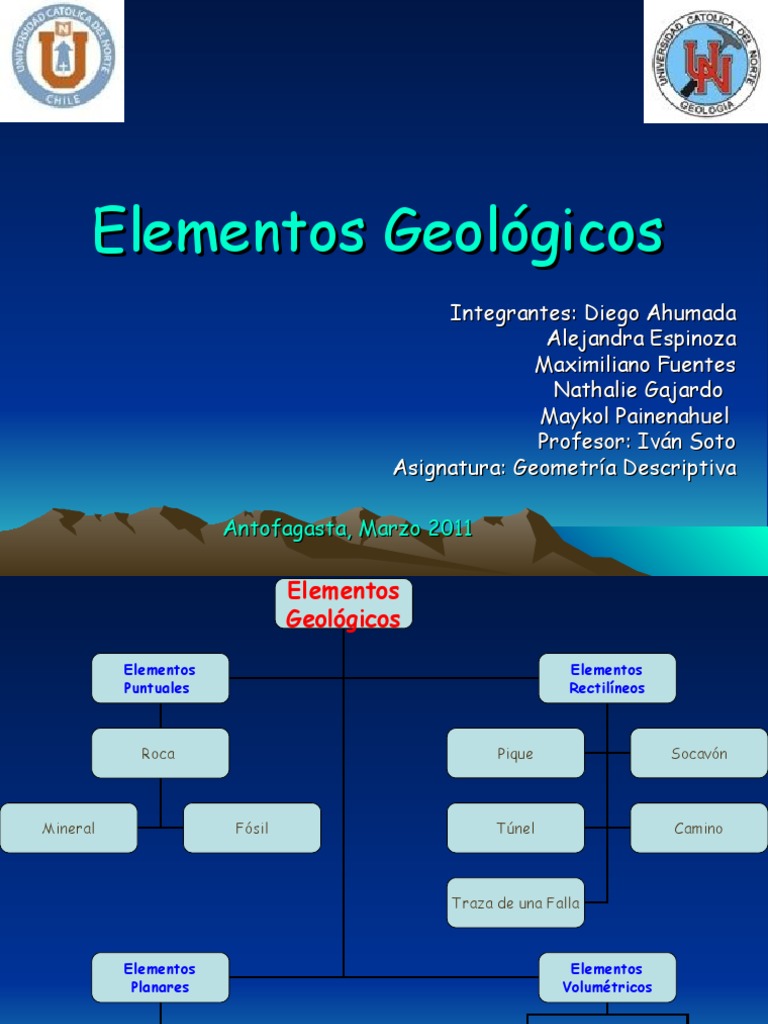

Elementos Geológicos

Integrantes: Diego Ahumada

Alejandra Espinoza
Maximiliano Fuentes
Nathalie Gajardo
Maykol Painenahuel
Profesor: Iván Soto
Asignatura: Geometría Descriptiva

Antofagasta, Marzo 2011

 Elementos
Geológicos

Elementos Elementos
Puntuales Rectilíneos

Roca Pique Socavón

Mineral Fósil Túnel Camino

Traza de una Falla

Elementos Elementos
Planares Volumétricos

Superficie
Corteza Manto
Terrestre

Planos de
Fallas Estrato Veta
Estratificación
 Elementos Geológicos
• Elementos Puntuales
• Elementos Rectilíneos
• Elementos Planares
• Elementos Volumétricos
 Elementos Puntuales
ROCA
• Es un agregado consistente,
endurecido, de minerales y/o
fragmentos de otras rocas y/o
restos de fósiles. Pueden tener
su origen en la cristalización de
un magma o de una colada
volcánica, en la consolidación de
piroclastos o en la litificación de Roca Andesita
sedimentos clásticos, biológicos
o químicos.
MINERAL
• Cuerpo sólido, de origen natural y
composición química definida.
Posee una estructura cristalina
ordenada, que puede expresarse
en formas geométricas externas.
Mineral Cuarzo
 Fósil
• Restos transformados de organismos
que vivieron en el pasado geológico. Los
restos pueden presentar partes
blandas bien conservadas (por ejemplo:
un mosquito atrapado en una resina
tipo ámbar). Sin embargo, lo normal es
que si persisten estructuras
correspondientes a partes blandas, ello
sea por efecto de su reemplazo por
minerales como sílice, pirita, entre
otros. También se consideran como
fósiles las huellas, por ejemplo, de la
pisada de un dinosaurio o de un ave
(ignitas). Los fósiles son estudiados por
los paleontólogos. Los geólogos los
utilizan para determinar la edad Fósil de Ammonites
relativa de las rocas (“fósil guía”), así
como su ambiente original.
 Elementos Rectilíneos
Pique
• El pique, en minería, es una perforación en forma vertical
en la cual se puede descender en cabrias (ascensores) a
profundidades de la tierra. Éstas, por lo general, en la
pequeña minería suelen tener profundidades que van de 25
metros y en la gran minería tener profundidades de 1000
metros.
• Al fondo de los piques se encuentran galerías, las cuales son
fortificadas, ventiladas e iluminadas, su tendencia es en
forma horizontal ( tipo túneles) que se dirigen a frentes de
explotación de minerales, ya sea carbón, cobre u otros.
• Los piques se usan a interior mina para poder acarrear
mineral de un nivel superior a otro inferior, a esos piques se
les llama Piques de acarreo.

Socavón
• Agujero que se produce al hundirse el suelo por haber
debajo un hueco o galería.
 Túnel
• Un túnel es una obra subterránea de carácter lineal,
cuyo objeto es la comunicación de dos puntos, para
realizar el transporte de personas, materiales entre
otras cosas. Normalmente es artificial.
• Es esencial que cualquier proyecto de túnel comience con
una investigación sobre las condiciones del terreno. Los
resultados de la investigación nos permitirán saber cual
es la maquinaria y los métodos de excavación y
sostenimiento a realizar, y podrán reducir los riesgos de
encontrar condiciones desconocidas.

Camino
• Franja de terreno más o menos ancha utilizada para ir
por ella de un lugar a otro, especialmente la que es de
tierra apisonada y sin asfaltar.
 • Traza de una falla
• Es la línea que corresponde a la intercepción entre el plano de
falla y la topografía del terreno.
 Elementos Planares
Superficie Terrestre
• Se denomina a la capa más superficial
de la estructura de la Tierra; su
espesor varía de 12 km, en el fondo
oceánico, hasta 60 km en las zonas
montañosas de los continentes; los
elementos más abundantes de esta
capa son el silicio, el oxígeno, el
aluminio y el magnesio. La mayor
parte de la superficie terrestre está
cubierta por agua, y el resto es
rocoso.. La corteza está compuesta
por grandes placas que se mueven
lentamente. Si dos placas colisionan,
se puede provocar la formación de
cadenas montañosas.
Planos de estratificación
• Superficie en la que se unen dos
capas o estratos de una roca
estratificada. Estos controlan el
deslizamiento de los bloques
geológicos a nivel horizontal.
 Falla
• Fractura de un estrato de la corteza terrestre debida a
fuerzas verticales u horizontales que provocan el
desplazamiento de uno de los bloques con respecto al otro.
• Existen diversos tipos de fallas pero entre las principales
tenemos las fallas normales, inversas y transcurrentes.
 Elementos Volumétricos
Estrato
• Es una depositación de sedimentos en forma horizontal que
a lo largo de los años han podido sufrir procesos
tectónicos como, plegamiento o fractura. Si una secuencia
de estratos no ha sido deformada, el estrato inferior es el
más antiguo y el superior el más joven.

Corteza
• Es la cubierta relativamente delgada de la Tierra. En las
regiones oceánicas está constituida por rocas basálticas de
3 a 15 Km. de espesor, cuya densidad aproximada es 3.0
g/cm3; a diferencia de las regiones continentales, que
están compuestas mayormente por rocas ígneas graníticas
y en menor cantidad por sedimentarias y metamórficas
alcanzando unos 30 a 70 Km. de espesor y una densidad
media de 2.7 g/cm3.
 Manto
• Capa de la Tierra situada entre el núcleo externo y la corteza.
Tiene unos 2885 Km. de espesor y se divide en manto
astenosférico y manto litosférico; los cuales están constituidos
principalmente por silicatos (olivino, piroxeno y granate).

• La fusión parcial dentro del manto astenosférico produce

magma, parte del cual sube a la superficie; en cambio el
litosférico está fraccionado en placas, las cuales, mediante
interacciones, causan terremotos, actividad volcánica y
orogénesis.

Veta
• Una Veta es el relleno de minerales (que se hallaban sometidos a
temperaturas y presiones elevadas.) liberados por las aguas
infiltradas, y descendentes; que se han cargado de minerales
disueltos al atravesar los terrenos superiores, lo cuales han
colmado una fisura en la corteza terrestre.
Fin
