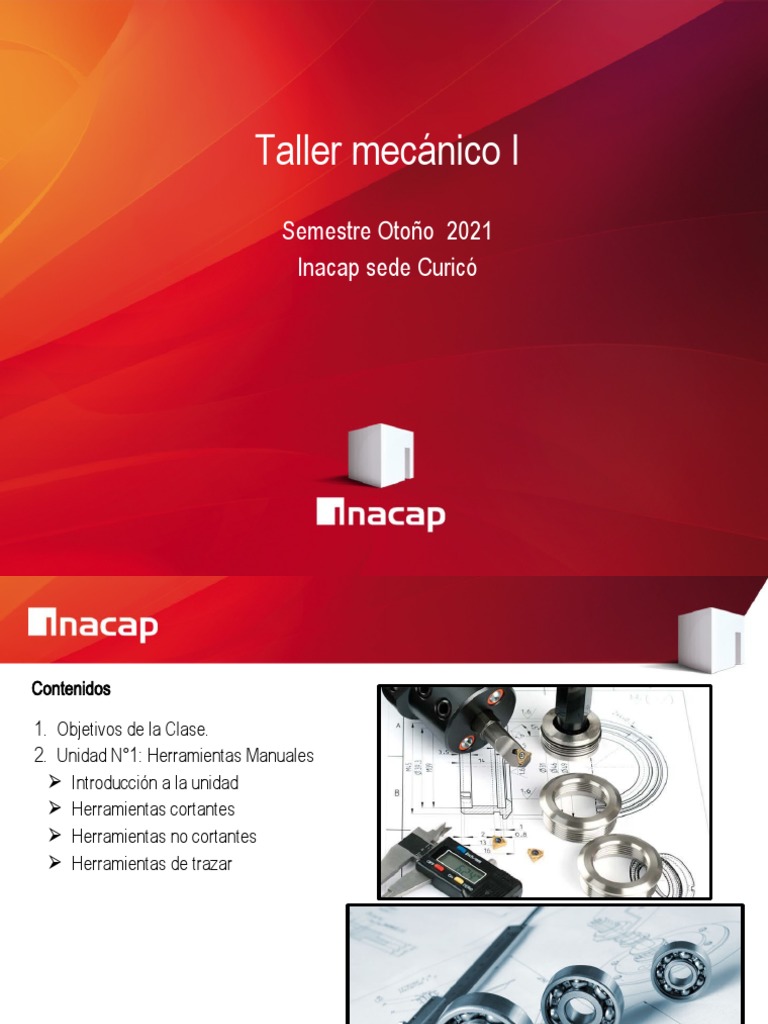

Taller mecánico I

Semestre Otoño 2021

Inacap sede Curicó
Contenidos

1. Objetivos de la Clase.
2. Unidad N°1: Herramientas Manuales
 Introducción a la unidad
 Herramientas cortantes
 Herramientas no cortantes
 Herramientas de trazar
Objetivos de la Clase
1. Define el concepto de herramientas manuales según definición técnica.
2. Reconoce la importancia del manejo de las herramientas manuales en la industria.
3. Define el concepto de herramientas cortante, no cortante y trazado según definición técnica.
4. Identifica las herramientas cortante, no cortante y trazado que existen en la industria.
5. Identifica las características de las herramientas cortante, no cortante y trazado según su empleo.
6. Aplica lo anteriormente visto en un trabajo practico según pauta de fabricación.
¿Que Es Un Herramienta Manual?

Se define como aquella herramienta en la cual su fuerza

motor es realizada por un movimiento humano.

¿Por Qué Debo Estudiar Las Herramientas

Manuales?

Hoy por hoy es fundamental para un mantenedor

conocer de herramientas manuales para agilizar tiempo
de respuesta frente a una problemática , puesto que un
correcto empleo nos dará esa facultad.
Herramientas Manuales

Son aquellas que desprenden viruta del

Cortantes material.

Herramientas
manuales

Son aquellas que se utilizan para

No cortantes
desmontaje y montaje de piezas.
Herramientas Manuales

Limas

Sierras

Herramientas
manuales cortantes Escariadores

Machos de
roscar

Terrajas de
roscar
Herramientas Manuales
Es la cantidad de estriado dentro de un
Grosor de picado
centímetro cuadrado.

Limas Forma Es el diseño geométrico de la lima.

Forma de picado Es el diseño geométrico del estriado .

Herramientas Manuales

Bastas

Entre finas
Limas según grosor
de picado
Finas

Extra finas
Herramientas Manuales

Plana

Media caña

Limas según Forma Redonda

Cuadrada

Triangular
Herramientas Manuales

Sencillo

Limas según Forma

de picado Doble

Especial
Herramientas Manuales
Herramientas Manuales
Es esta compuesta por tres partes
fundamentales, arco , mango, hoja.
Arco
Las hojas mas comunes son las de Mango
14, 18, 24 y 32 dientes por pulgada

Sierra de arco o Existen dos tipos de arco el ajustable y

segueta el fijo.

El arco ajustables es el mas utilizado

por que da la capacidad de tomar
hojas de 10 a 12 pulga.

Hoja
Las hojas se construyen de acero de
aleación al molibdeno o tungsteno para
alta velocidad, templado y revenido
Herramientas Manuales

Son aquellos que tienen una medida fija

No extensible
de trabajo.

Escariadores

Son aquellos que tiene un rango de

Extensible
medida para trabajar
Herramientas Manuales

Machos

Roscado manual

Terrajas
Herramientas Manuales

Se le denomina rosca al tallado

helicoidal realizado en un cilindro.

¿Qué es una rosca?

si este tallado es exterior la pieza

toma el nombre de tornillo y si su
tallado es interior la pieza toma el
nombre de tuerca
Herramientas Manuales

Posición

Sentido

Clasificación Roscas

Avance o Entradas

Tallado del diente

Herramientas Manuales
Angulo de filete

Diámetro Primitivo

Diámetro mayor

Diámetro menor

Partes fundamentales
Paso
de una rosca

Raíz

Cresta

Avance

Flanco
Herramientas Manuales

 Posee un ángulo de 60º

Unificada  Su raíz y cresta son redondeadas
 Se mide en cantidad de hilos por pulgadas

 Posee un ángulo de 60º

Sistemas de roscas
Métrico  Su raíz es redondeada y la cresta truncada
mas usados
 Se miden en MM

 Posee un ángulo de 55º

Whitworth  Su raíz y cresta son redondeadas
 Se mide en cantidad de hilos por pulgadas
Herramientas Manuales

Son aquellos herramientas que se utilizan para

Ensamble desarmar y armar elementos de maquinas.

Son aquellos herramientas que se utilizan para

Sujeción sostener la piezas cuando se desea realizar
una operación o maniobra.
Herramientas manuales
no cortantes
Son aquellas que se utilizan para realizar
Trazado dibujos o trazos de formas geométricas sobre
un material solido.

Son aquellos herramientas que se utilizan para

Verificación
medir las dimensiones de la pieza
Herramientas Manuales

Herramientas manuales no
cortantes de Ensamble
Herramientas Manuales

Herramientas manuales no
cortantes de Ensamble
Herramientas Manuales

Tornillo mecánico

Herramientas manuales no
cortantes de sujeción

Prensa mecánica
Herramientas Manuales

Puntas o rayadores

Herramientas manuales no
cortantes de trazado

Gramil
Herramientas Manuales

Granete

Herramientas manuales no
cortantes de trazado

Guías (reglas)
Herramientas Manuales

Calzos

Herramientas manuales no
cortantes de trazado

Compas
Herramientas Manuales

Mármol

Herramientas manuales no
cortantes de trazado

Escuadras o cubos
Herramientas Manuales

Barnices

Herramientas manuales no
cortantes de trazado

Escuadras orientables
Herramientas Manuales
Herramientas Manuales

Galgas

Herramientas manuales no
cortantes de verificación

Escuadras
Herramientas Manuales

Pie de metro

Herramientas manuales no
cortantes de verificación

Reloj comparador
Fuentes del Contenido

 Henrich Gerling - Alrededor De Las Maquinas Herramientas– Reverte – Año 2002 .

 Steve F. Krar; Albert F. Check – Tecnología De Las Maquinas Herramientas – 5 ta edición - Alfaomega– Año 2002.

 H. Appold \ K. Feiler \ A. Reinhard \ P. Schmidt– Tecnología De Los Metales- Reverte– Año 1985
