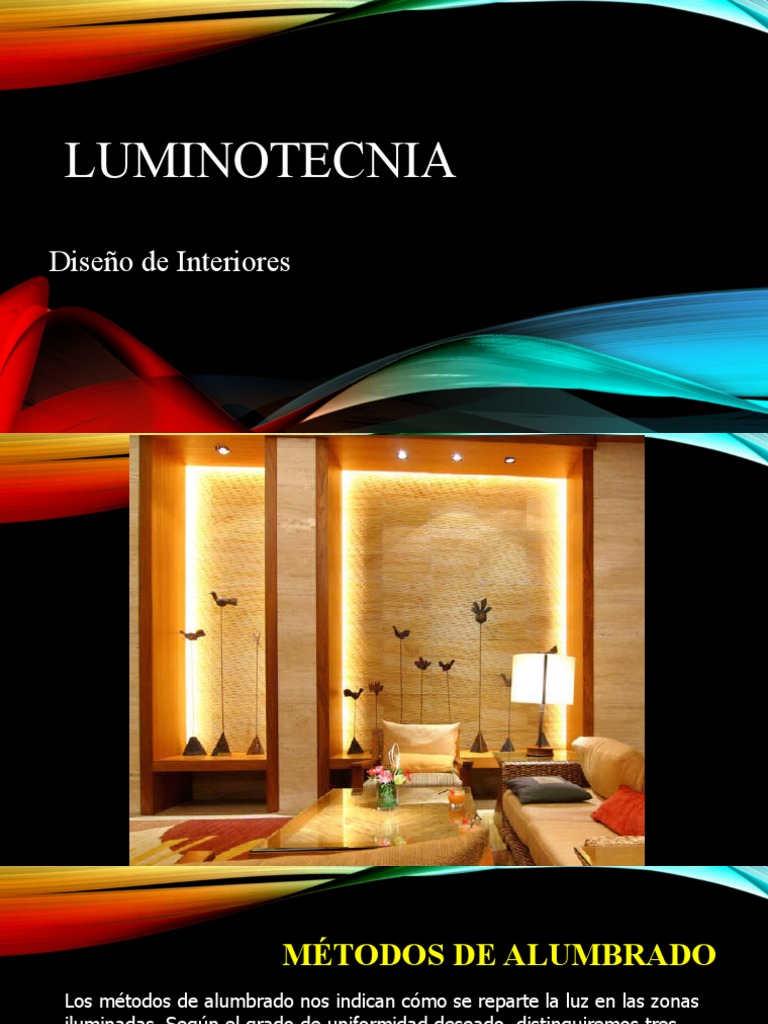

LUMINOTECNIA

Diseño de Interiores
 MÉTODOS DE ALUMBRADO
Los métodos de alumbrado nos indican cómo se reparte la luz en las zonas
iluminadas. Según el grado de uniformidad deseado, distinguiremos tres
casos:

• General
• General Localizado (Trabajo)
• Localizado (Destaque)
El alumbrado general proporciona una iluminación uniforme sobre
toda el área iluminada. Es un método de iluminación muy extendido y
se usa habitualmente en oficinas, centros de enseñanza, fábricas,
comercios, etc. Se consigue distribuyendo las luminarias de forma
regular por todo el techo del local
El alumbrado general localizado proporciona una distribución no
uniforme de la luz de manera que esta se concentra sobre las áreas de
trabajo. El resto del local, formado principalmente por las zonas de paso se
ilumina con una luz más tenue. Se consiguen así importantes ahorros
energéticos puesto que la luz se concentra allá donde hace falta. Claro que
esto presenta algunos inconvenientes respecto al alumbrado general.
En primer lugar, si la diferencia de luminancias entre las zonas de
trabajo y las de paso es muy grande se puede producir
deslumbramiento molesto. El otro inconveniente es qué pasa si se
cambian de sitio con frecuencia los puestos de trabajo; es evidente que
si no podemos mover las luminarias tendremos un serio problema.
Podemos conseguir este alumbrado concentrando las luminarias sobre
las zonas de trabajo. Una alternativa es apagar selectivamente las
luminarias en una instalación de alumbrado general.
Empleamos el alumbrado localizado cuando necesitamos una
iluminación suplementaria cerca de la tarea visual para realizar un
trabajo concreto. El ejemplo típico serían las lámparas de escritorio.
Recurriremos a este método siempre que el nivel de iluminación
requerido sea superior a 1000 lux., haya obstáculos que tapen la luz
proveniente del alumbrado general, cuando no sea necesaria
permanentemente o para personas con problemas visuales.

Un aspecto que hay que cuidar cuando se emplean este método es que
la relación entre las luminancias de la tarea visual y el fondo no sea muy
elevada pues en caso contrario se podría producir deslumbramiento
molesto.
 MÉTODOS DE ALUMBRADO
Una categorización un tanto mas extensa considera no 03 sino 05 métodos
de alumbrado para interiores:

• General
• Funcional
• General Localizado (Trabajo)
• Localizado (Destaque)
• Decorativa
• Iluminación general:
• Es la destinada a crear una iluminación uniforme que abarque toda la estancia.
• Generalmente, es la colocada en el centro del techo de la habitación.
• Suele tratarse de lámparas que abarcan un diámetro amplio o un conjunto de lámparas
distribuidas de forma homogénea y de intensidad media.
• Iluminación funcional:
• Es la destinada a iluminar puntos específicos, es decir, áreas destinadas a las
actividades de casa.
• Su misión es crear una zona confortable y segura.
• Es la que encontramos en escaleras, interior de armarios, zona de preparación de
alimentos en la cocina.
• Suelen tratarse de luces más blancas e intensas.
• Iluminación puntual (focalizada o localizada):
• Es la que se centra en un punto muy concreto, más pequeño que una zona o área, creando
sombras en el resto de la estancia, se usa para separar ambientes en una misma estancia.
• Es la creada por lámparas de escritorio en despachos o estudios, lámpara de lectura, lámparas de
mesillas de noche o la lámpara colocada por encima de la mesa comedor.
• Suelen ser luces supletorias, pequeñas, y de intensidad media, para evitar deslumbramiento.
• Iluminación decorativa:
• Es también una luz puntual, pero destina a destacar un cuadro, jarrón  o cualquier objeto
con una finalidad puramente estética.
• Suelen ser luces no muy grandes, suaves y cálidas destinadas a crear volúmenes
jugando con las luces y sombras.
• Iluminación ambiental:
• Según el manual de consulta se llama iluminación ambiental a la que aquí definimos
como iluminación decorativa, aunque nosotros nos quedamos con la definición que se da
en la mayoría de fuentes consultadas, según las cuales, la iluminación ambiental es una
iluminación también general pero procedente de puntos complementarios respecto a la
iluminación general con el propósito de crear un ambiente más cálido o acogedor.

• Por ejemplo, si la
iluminación general se
encuentra en el centro del
techo (direccionalidad
vertical) y la completamos • Suelen ser luces de
con apliques de pared tamaño mediano e
(direccionalidad horizontal) intensidad media y
para crear un ambiente cálida
más envolvente.
NIVELES DE ILUMINACIÓN
RECOMENDADOS
• Los niveles de iluminación recomendados para un local dependen de las
actividades que se vayan a realizar en él. En general podemos distinguir entre
tareas con requerimientos luminosos mínimos, normales o exigentes.

• MÍNIMOS: las zonas de paso (pasillos, vestíbulos, etc.) o los locales poco
utilizados (almacenes, cuartos de maquinaria...) con iluminancias entre 50 y
200 lx.

• NORMALES: las zonas de trabajo y otros locales de uso frecuente con

iluminancias entre 200 y 1000 lx.

• EXIGENTES: lugares donde son necesarios niveles de iluminación muy

elevados (más de 1000 lx) porque se realizan tareas visuales con un grado
elevado de detalle que se puede conseguir con iluminación local.
REGLAMENTO NACIONAL DE
EDIFICACIONES

TÍTULO III.4

NORMA E.M. 010

ARTÍCULO 3:
Cálculos de Iluminación
REGLAMENTO NACIONAL DE
EDIFICACIONES

TÍTULO III.4

NORMA E.M. 010

ARTÍCULO 3:
Cálculos de Iluminación

VIVIENDA
La luz es biodinámica  por lo que afecta
profundamente al sistema endocrino y a través de él a
todos los sistemas biológicos. La luz hace mucho más
que simplemente permitirnos ver el mundo, nos ayuda
a regular los niveles hormonales y los ritmos
circadianos
El ciclo circadiano de la luz, noche-día, produce una
estimulación cíclica de los neurotransmisores. Nuestro
reloj biológico responde a la luz.
• Para diferenciar la noche del día, los receptores sensibles a la
luz en nuestros ojos, la melanopsina, sintonizan nuestro ciclo de
sueño-vigilia  para que coincida con el día de 24 horas..

• luz azulada, nos hace sentir alerta.

• tono rojizo nos permite estar preparados para el descanso.

RECOMENDACIONES DE DISEÑO
RECOMENDACIONES GENERALES
• La iluminación (lux), el color de la luz (TC - kelvin), la
reproducción del color (Ra) y la elección de los colores de
una habitación, son elementos que deben combinarse
con mucho cuidado.

• La distribución y ubicación de las luminarias no se debe

descuidar ni debe responder al azar. Cada luminaria tiene
destinada una ubicación específica según el sistema de
iluminación escogido, que a su vez depende directamente
de la actividad que se desarrolla en el ambiente.
Para evitar DESLUMBRAMIENTO tomar en cuenta:

 Colocar lo más alto posible las fuentes de luz de gran luminancia.

 Las luminarias en espacios interiores deben situarse de manera que el

ángulo formado entre la dirección del eje visual y la dirección del foco
luminoso sea superior a 45 grados.

 Utilizando proyectores en espacios exteriores, éste ángulo no debe ser

menor a 20 grados.

 Apantallar las luminarias.

 Reducir las superficies de luminarias visibles.

• Hemos de prestar atención al etiquetado de las lámparas que
compramos
• En su embalaje existen códigos que nos indican el nivel de reproducción
cromática, el tono de la luz o temperatura de color.
• Por ejemplo, una bombilla con el número 830 o 930 es más amarilla
mientras que si es 840 o 940 es de luz blanca típica de los tubos
fluorescentes. Hay variantes con reproducción del espectro total de la luz,
las 965.
• Para crear ambientes en salas de lectura y en las habitaciones de juegos
de los niños, podemos emplear la 860 o 950.
• Otro aspecto importante es la clase energética de una bombilla . Una
bombilla de clase A durará muchas más horas y con mayor eficiencia
energética, esto tiene que ver con la calidad de sus componentes.
• Toda la casa  ha de estar, aunque sea de una forma
tenue, iluminada uniformemente, el constante ir y venir por
una zona sin iluminación uniforme puede causar fatiga ocular y
con el tiempo poder llegar a reducir la capacidad visual.

• Nunca iluminar una estancia con un solo tipo de luz, han de

combinarse luz directa, indirecta y si es necesario especifica.

• Nunca se ha de utilizar una fuente de luz demasiado

potente, se ha multiplicar en varias fuentes de luz.

• No colocar juntos dos puntos de luz de diferentes

luminosidades.
• Diferencias de luminosidad:
• Las diferencias entre luz puntual y luz ambiental de una estancia
nunca deberán ser superiores a la relación 10/1, siendo la relación
ideal de 3/1.

• Esta relación permite variar el ángulo de visión sin necesidad de

realizar grande esfuerzos de acomodación visual, disminuyendo
así la fatiga visual
Además de sus características funcionales, hay una gran
importancia en la apariencia estética de las luminarias, no
solo cuando están encendidas en  la noche, sino también
apagadas bajo la luz del día.

Es por eso que el diseño de las luminarias y sus  accesorios

externos (brazos, postes, etc.), garanticen una coherencia
visual en conjunto con el paisaje que se encuentren dichos
elementos.
Factores que determinan el confort visual:

Los requisitos que un sistema de iluminación debe cumplir para

proporcionar las condiciones necesarias para el confort visual son los
siguientes:
• Iluminación uniforme;
• Luminancia óptima;
• Ausencia de brillos deslumbrantes;
• Condiciones de contraste adecuadas;
• Colores correctos,
• Ausencia de luces intermitentes o efectos estroboscópicos
Flujo Luminoso Φ
La unidad de medida es el lumen (lm). Es toda la emisión de luz que produce la fuente de
luz.

Intensidad luminosa l
La unidad es la candela (cd). Las fuentes de luz proyectan su flujo luminoso con distinta
intensidad según la dirección en el espacio. La intensidad con la que se proyecta la luz en
una determinada dirección se denomina Intensidad Luminosa I.

Iluminancia o Iluminación E
Su unidad es el lux (lx). La iluminancia indica que cantidad de flujo luminoso recibe una
superficie concreta. Una iluminancia de 1lx correspondería a la iluminación de una
superficie de 1m x 1m con un flujo luminoso uniforme de 1 lm.

Luminancia L
La unidad es la candela por metro cuadrado cd/m2. La luminancia L de una fuente de luz o
de una superficie iluminada es la sensación de claridad que la misma produce en el ojo del
observador. El brillo es consecuencia de la luminancia, y está ligado a lo que llamamos
deslumbramiento.

Ejemplo de diagrama cónico

En este ejemplo vemos:

Eficiencia: 82.3%
Distribución: Simetría de revolución.
Ángulo de irradiación: 43.2
En este ejemplo el dibujo nos indica:
- A 1 mts. Un Ø de 0,79 y 5.971,7 lux
- A 2 mts. Un Ø de 1,58 y 1.492,9 lux
- A 3 mts. Un Ø de 2,37 y 663,50 lux
- Normalmente para el hogar seria el de 3
mts. el valor de referencia
- A mas distancia = más diámetro de
alumbramiento y menos lúmenes
Aspectos fundamentales

Los aspectos fundamentales a tener en cuenta para la consecución

de un proyecto de iluminación de interiores de calidad, acorde con
la norma, son:

• Em: Nivel medio de iluminación mantenido sobre el área de

trabajo en lux.
• UGR: Índice unificado de deslumbramiento “Unified Glare Rating”,
según CIE.
• Ra: Índice de rendimiento de color de las fuentes de luz.
• Eficiencia: Consumo, Mantenimiento y Durabilidad de los aparatos.
• Observaciones: Temperatura de color, efecto estroboscópico,
encendidos, calor generado, etc.
