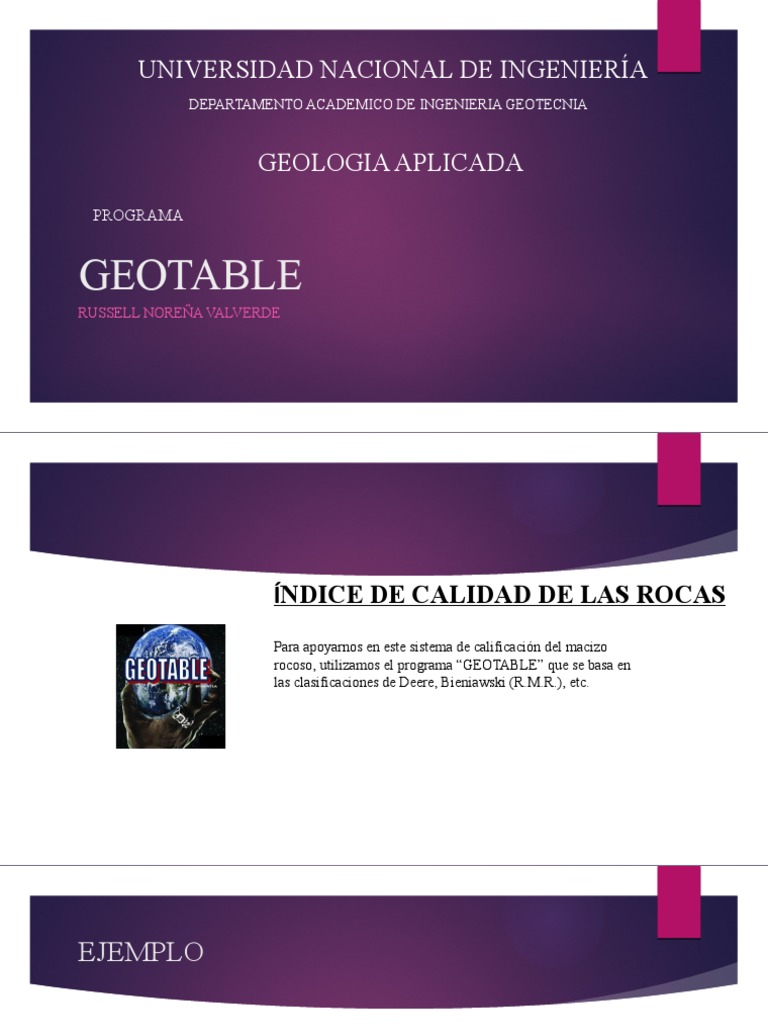

UNIVERSIDAD NACIONAL DE INGENIERÍA
DEPARTAMENTO ACADEMICO DE INGENIERIA GEOTECNIA
GEOLOGIA APLICADA
PROGRAMA
GEOTABLE
RUSSELL NOREÑA VALVERDE
ÍNDICE DE CALIDAD DE LAS ROCAS
Para apoyarnos en este sistema de calificación del macizo
rocoso, utilizamos el programa “GEOTABLE” que se basa en
las clasificaciones de Deere, Bieniawski (R.M.R.), etc.
EJEMPLO
1.- Realizaremos un procedimiento para clasificar un macizo
rocoso que supuestamente hemos encontrado, y encontraremos
todas sus características, y qué sucedería si realizamos una labor en
un frente con ese tipo de roca de forma analítica y aplicando en el
programa GEOTABLE.
El procedimiento de ingreso al programa, es la siguiente:
Instalamos el programa, damos en entrar, clasificaciones geomecánicas
Nos aparece el siguiente cuadro, con el cual rellenaremos los datos necesarios:
El siguiente cuadro, nos da una la opción de calcular, el RMR, RQD, Q de Barton, GSI,
correlaciones y conceptos generales, etc. Cada cuadro trabaja con datos obtenidos entre ellos,
la finalidad del programa es tener una hoja de equivalencias con la cual nosotros podemos
evaluar al macizo rocoso y de esa manera poder proceder a realizar la excavación con las
observaciones o predicciones del macizo.
CLASIFICACION DE BIENIAWSKY (1973)
Este método le da un peso a cada uno de una serie de parámetros que se han integrado a una fórmula en la cual participan:
· El RQD
· El grado de alteración de la roca
· La resistencia de la roca sana (compresión simple, en Kg/cm2)
· La separación promedio entre diaclasas (espaciamiento en el juego más desfavorable)
· La apertura de las diaclasas
· La continuidad o extensión de las diaclasas (persistencia)
· El flujo del agua que pudiere observarse en las discontinuidades relevadas
La orientación de las diaclasas (rumbo y buzamiento)
Le damos en > 10 MPa, estos datos se
consiguen haciendo los ensayos de compresión
en el laboratorio de mecánicas de rocas, con el
cual la resistencia al ensayo puntual nos da
mayor a 10MPa.
2.LUEGO PASAMOS A CLASIFICAR EL RQD
Damos a calcular para que nos dé una ventana para poder
calcular el RQD
DATOS DEL EJEMPLO y EN LA VENTANA DEL PROGRAMA GEOTABLE:
Insertando datos:
Dando clic en recomendaciones, el programa nos da una tabla que nos indica las posIbles
soluciones a nuestra labor según el RQD que hemos encontrado
Luego, viendo que concuerda, rellenamos la tabla siguiente con el RQD con el intervalo
correspondiente que Hallamos y llenamos en vacío de las discontinuidades con ayuda del
RQD y el Gráfico: (<60mm)
Luego:
En condiciones de discontinuidades asumimos que nuestra muestra tiene las siguientes
características:
Persistencia menores a 1m, apertura de 0.1-1mm, rugosidad moderadamente, sin relleno y
ligeramente alterado.
De no tener estas características, el geotable nos da una opción de puntuación general, en la q nos
da una tabla para poder sacar un valor general dando clic en “ver general” y de acuerdo a nuestra
percepción con la muestra poder valorizar el “RATING” de manera directa.
En la siguiente ventana añadimos que nuestra muestra o el frente en la que sacamos
nuestra muestra es ligeramente húmeda.
Como se observa rellenando el vacío de “estado” las demás casillas se rellenan automáticamente, de tener la información de
“caudal en 10m de túnel” las demás casillas se rellenarían automáticamente es de acuerdo a los datos que tengamos a la mano.
Luego suponiendo que en nuestra labor haya discontinuidades y que el rumbo sea perpendiculares al eje a favor del buzamiento:
Y para tener una idea de lo que se está hablando GEOTABLE tiene una opción “ver gráfica en la que se
puede entender las discontinuidades y su interpretación:
Luego simplemente damos en calcular y nos arroja en total de RMR (puntuación,
valoración)
Como se puede observar al colocar calcular, todas la valoraciones “RATING” se completan de acuerdo a
las tablas de Bieniawski (R.M.R.), y dándonos el RMR a 65” dando clic en “ver reporte”
observamos
En el reporte, nos da la clase de roca, descripción de roca buena, el tiempo de auto sostenimiento,
cohesión de la masa rocosa, etc, también te da recomendaciones en si necesita o no reforzamiento
en cimbras, shotcrete, pernos.
Y en la opción ver ejemplo, te da un tipo de roca parecido al cual se está describiendo en el
geotable.
Ahora la siguiente ventana del Q de Barton:
CLASIFICACION DE BARTON (1974)
El método de Barton permite calcular la velocidad de avance de construcción
de un túnel PR a través del índice QTBM.
Y según el programa nos dá todas las descripciones necesarias de lo que es el Q de barton, y el procedimiento con el cual se ha
calculado las valorizaciones:
De esa manera cada opción tiene su respectiva explicación para poder hallar el de Barton, Dándonos un
valor final en el que debemos de hallar en la siguiente gráfica para poder determinar el reforzamiento:
También el programa tiene un convertido de unidades con la cual cumple con la finalidad del programa,
que es la de evaluar de forma ordenada la clasificación de la roca para poder darle el criterio para poder
excavarla.
CONCLUSIONES DE LAS CLASIFICACIONES DE LA MASA ROCOSA
1.- Identificar los parámetros más significativos que influyen en el comportamiento de la
masa rocosa.
2.- Dividir una formación rocosa en grupos de similar comportamiento, es decir, clases de
masa rocosas de diferentes calidades.
3.- Proporcionar una base para el entendimiento de las características de clase de masa
rocosa.
4.- Relacionar la experiencia de las condiciones de la roca de un lugar a las condiciones y
experiencia encontradas en otros lugares.
5.- Obtener datos cuantitativos y guias para el diseño de Ingenieria.
6.- Proporcionar una base común de comunicación entre el ingeniero y el geólogo.
LOS OTROS PROGRAMAS
LIQUITER
Liquiter estima el riesgo de licuefacción de los suelos durante un evento sísmico mediante
métodos basados en la correspondencia entre la resistencia del terreno a los esfuerzos de
corte cíclico (Cyclic Resistance Ratio, CRR) y a las tensiones provocadas por el terremoto
(Cyclic Stress Ratio, CSR). Estos métodos hacen uso de parámetros concernientes tanto al
evento sísmico como al depósito; los últimos determinados preferentemente con métodos
basados en correlaciones de la resistencia a la licuefacción con los parámetros derivados
de ensayos in situ.
UN PROBLEMA MATEMATICO
SOLUCION
