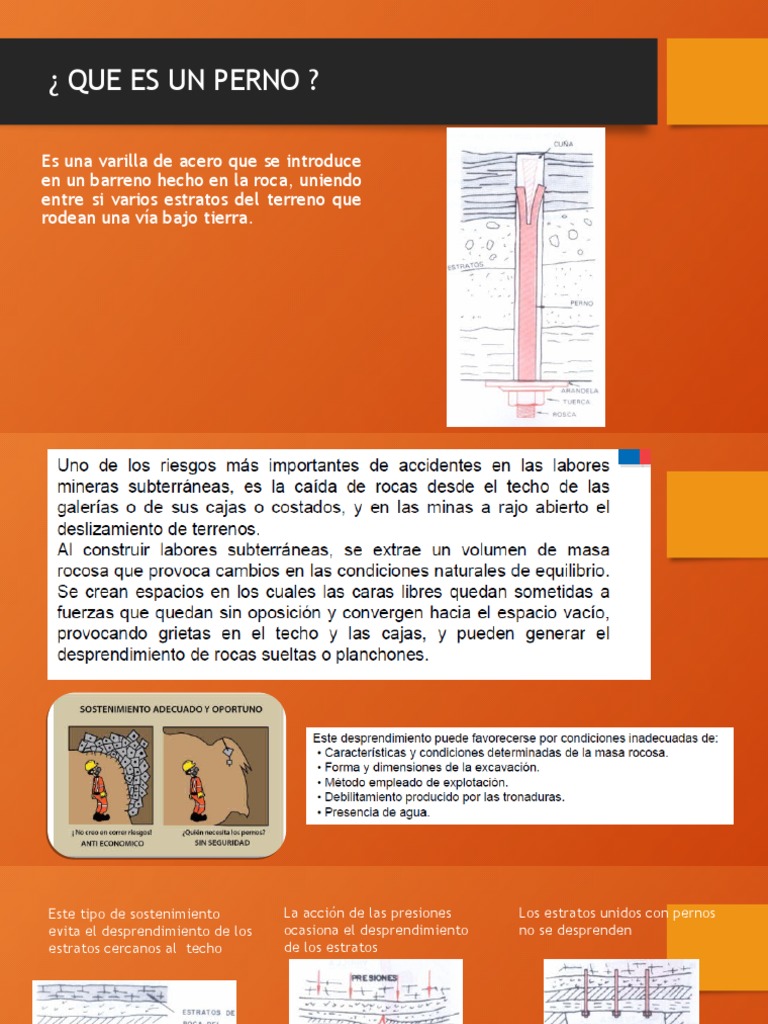

¿ QUE ES UN PERNO ?

Es una varilla de acero que se introduce

en un barreno hecho en la roca, uniendo
entre si varios estratos del terreno que
rodean una vía bajo tierra.
Este tipo de sostenimiento La acción de las presiones Los estratos unidos con pernos
evita el desprendimiento de los ocasiona el desprendimiento no se desprenden
estratos cercanos al techo de los estratos

Causa de accidentalidad
Los sistemas de anclajes constan de: (1) un elemento metálico usualmente de acero en
forma de barra o compuesto por fibra de vidrio, cable o alambre; (2) material de relleno o
aglutinante, usualmente lechada o resina, el cual es inyectado; (3) tubos o mangueras
utilizados para la alineación del elemento metálico en su instalación y para la inyección del
material de relleno; (4) sistemas metálicos en el cabezal del anclaje, los cuales distribuyen
la carga en la cara libre de la roca, tales como platinas metálicas, tuercas y arandelas
PRINCIPIOS DE SOSTENIMIENTO CON PERNOS
EFECTO CUÑA

En roca masiva o levemente fracturada y en rocas

fracturadas, el papel principal de los pernos de roca
es el control de la estabilidad de los bloques y cuñas
rocosas potencialmente inestables. Ésto es lo que se
llama también el “EFECTO CUÑA”.
EFECTO VIGA

En roca estratificada sub-horizontal y

roca no estratificada con un sistema
de fracturas dominantes sub-
horizontales, los pernos ayudan a
minimizar la deflexión del techo
(pandeamiento). Esto es lo que se
llama también el “EFECTO VIGSostAenim”
EFECTO COLUMNA

El concepto del “efecto viga” puede se extendido al

caso de paredes paralelas a estratos o
discontinuidades sub-verticales (fracturas sub
paralelas a la labor), generando el denominado
“EFECTO COLUMNA”, para minimizar el pandeo de
los bloques tabulares.
SITIOS DE USO DE LOS PERNOS DE ANCLAJE
1.CAMARAS DE EXPLOTACION

Debido a la gran sección se hace imposible el uso de otro tipo de sostenimiento

2. CAPAS DE ROCA FRACTURADA

Se emplea en combinación con mallas de acero para retener pequeños trozos de

roca que caen frecuentemente
3. PISOS DE LAS VIAS 4. LUGARES PARA UBICAR EQUIPOS

Evitar soplamiento
TIPOS DE PERNOS
PERNOS DE ANCLAJE MECANICO-EXPANSIVO
PERNOS DE ANCLAJE MEDIANTE RESINAS
PERNOS DE ANCLAJE MEDIANTE LECHADA
 SPLIT SET

 El perno split set es un tipo de sostenimiento que trabaja por fricción (resistencia al deslizamiento) a lo largo de
toda la longitud del taladro.
 El split set, consiste de un tubo ranurado a lo largo de su longitud, uno de los extremos es ahusado y el otro
lleva un anillo soldado para mantener la platina.
 Al ser introducido el perno a presión dentro de un taladro de menor
diámetro, se genera una presión radial a lo largo de toda su longitud
contra las paredes del taladro, cerrando parcialmente la ranura durante
este proceso.
 La fricción en el contacto con la superficie del taladro y la superficie
externa del tubo ranurado constituye el anclaje, el cual se opondrá al
movimiento o separación de la roca circundante al perno, logrando así
indirectamente una tensión de carga.
