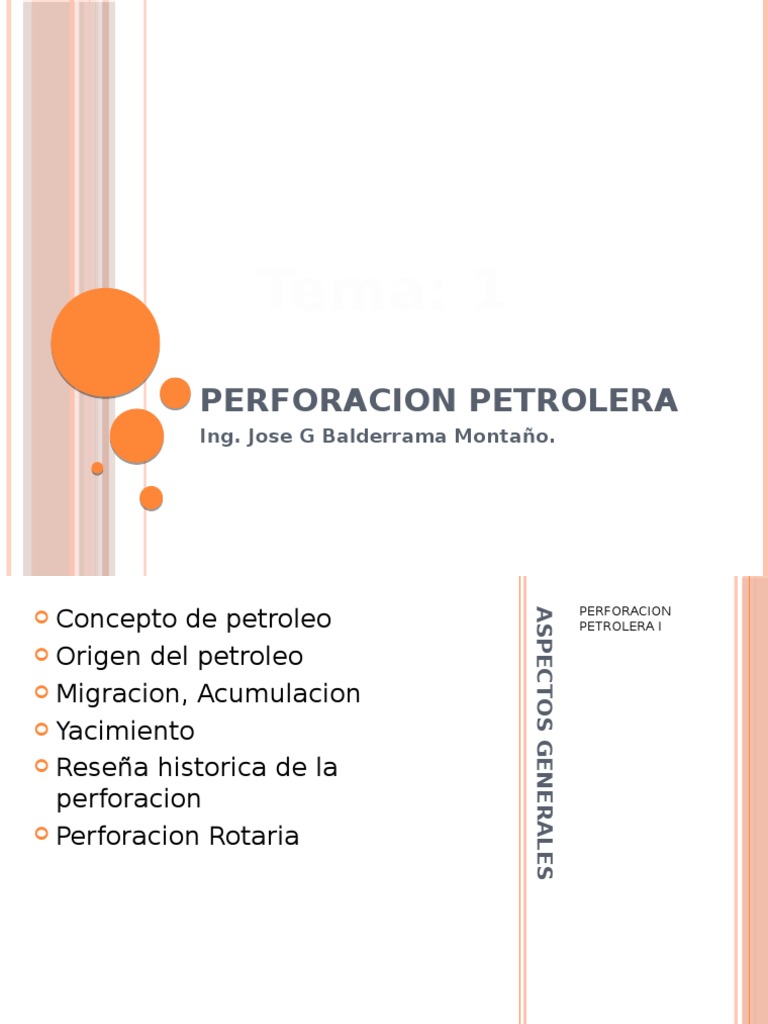

Tema: 1

PERFORACION PETROLERA
Ing. Jose G Balderrama Montaño.
 PERFORACION
Concepto de petroleo

ASPECTOS GENERALES
 PETROLERA I

 Origen del petroleo

 Migracion, Acumulacion

 Yacimiento

 Reseña historica de la
perforacion
 Perforacion Rotaria
 QUE ES EL PETRÓLEO?
 La etimología de la palabra petróleo,
petro=roca y oleum=aceite,
gramaticalmente significa aceite de roca. Si
este aceite se analiza para verificar su
constitución química-orgánica, por contener el
elemento carbono (C) en sus moléculas, se
encontrará una extensa variedad de
hidrocarburos (gaseosos, líquidos, semisólidos
y sólidos), como aparecen en sitios de la
superficie terrestre, o gaseosos y líquidos en
las formaciones geológicas en el subsuelo.
Estos compuestos formados con el hidrógeno
(H) denominados hidrocarburos.
ORIGEN DEL PETROLEO
 Desde los comienzos de la explotación del petróleo
(1859) como negocio internacional integrado, los
geólogos, químicos e ingenieros han dedicado
tiempo a estudiar e investigar los elementos y
procesos responsables del origen, constitución,
características, peculiaridades de desplazamiento,
acumulación y entrampamiento de los hidrocarburos
en las cuencas sedimentarias. Durante casi catorce
décadas de estudios científicos, técnicos y de campo
se ha acumulado una valiosa y extensa información
sobre las teorías y diferentes aspectos del origen del
petróleo. Los esfuerzos continúan en pos de esta
interminable tarea que cada día anima más el
espíritu del investigador.
MIGRACION Y ACUMULACION
 La mayoría de los hidrocarburos se hallan en rocas
porosas de grano grueso y permeables, con poco o
nada de materia orgánica insoluble. Es improbable
que el crudo hallado en estas rocas se pudieran
originar allí puesto que no hay señales de materia
orgánica sólida. Por lo tanto, la mayoría de
yacimientos de hidrocarburos son trampas para la
migración de éstos. La migración primaria es la
liberación de compuestos hidrocarburos del
kerógeno en las capas fuentes y su transporte
dentro de los poros estrechos de la roca fuente de
grano fino. Los hidrocarburos expelidos de la roca
madre pasan hacia unidades de roca más porosas y
más permeables. Este fenómeno se llama migración
secundaria.
MIGRACION Y ACUMULACION
 Puesto que
normalmente los
hidrocarburos son
menos densos que el
agua, su acumulación
toma lugar en la
parte más alta de la
trampa. La migración
es detenida por rocas
superiores
relativamente
impermeables
 TEORIAS DEL ORIGEN DEL PETROLEO
 Teorías inorgánicas .  Teoria Organica. Las
Según estas teorías, el teorías orgánicas se
petróleo se forma por
reacciones netamente
basan en la
químicas, es decir, sin la participación de
intervención de agentes residuos vegetales o
vegetales y/o animales. de animales en el
Entre estas teorías se proceso químico
mencionan como
principales: La teoría del
bacteriano o de
carburo y La teoría a descomposición.
base de carbonato de
calcio, sulfato de calcio
y agua caliente
YACIMIENTO
 Se entiende por yacimiento una unidad
geológica de volumen limitado, poroso y
permeable que contiene hidrocarburos en
estado líquido y/o gaseoso. Los cinco
ingredientes básicos que deben estar
presentes para tener un yacimiento de
hidrocarburos son: (1) fuente, (2) Camino
migratorio, (3) Trampa, (4)
Almacenaje/porosidad, (5) Transmisibilidad/
Permeabilidad.
RESEÑA HISTORICA DE LA
PERFORACION PETROLERA
 La búsqueda de aguas subterráneas
tropezaba con la inconveniencia de hallar
acumulaciones petrolíferas someras que
trastornaban los deseos de los interesados; el
petróleo carecía entonces de valor.
 Con la iniciación (1859) de la industria
petrolera en los Estados Unidos de América,
para utilizar el petróleo como fuente de
energía, el abrir pozos petrolíferos se tornó en
tecnología que, desde entonces hasta hoy, ha
venido marcando logros y adelantos en la
diversidad de tareas que constituyen esta
rama de la industria.
 Desde tiempos inmemoriales las gentes
utilizaron los rezumaderos de hidrocarburos
como fuentes de aprovisionamiento para varios
menesteres. El gas incendiado en el mismo sitio
de su aparición sirvió para alumbrar en muchos
lugares de la Tierra. El primer gasducto, hecho
de troncos huecos de madera, para llevar gas a
Fredonia, estado de Nueva York, se construyó en
1825. El petróleo se utilizó para alumbrado por
antorcheros; para calafatear embarcaciones;
como impermeabilizante; como cemento o pega
en las construcciones y hasta en aplicaciones
medicinales.
Siglos atrás, los chinos desarrollaron métodos y experticia para hacer
pozos en busca de sal y de agua. Sin embargo, se da como punto de
partida del esfuerzo por establecer la industria petrolera comercial y
formal, el pozo terminado como productor el 28 de agosto de 1859 por el
coronel Edwin L. Drake. Este pozo, Titusville, condado de Crawford,
estado de Pennsylvania, llegó a la profundidad de 21,2 metros y por
bombeo produjo 25 barriles diarios. Para esa fecha el precio del crudo
era de $16 por barril.
El primer esfuerzo exploratorio formal compensó las
gestiones de la Pennsylvania Rock Oil Company,
empresa creada el 30 de diciembre de 1854 para
perforar y buscar petróleo en Pennsylvania, a cargo de
su superintendente de operaciones Edwin L. Drake. En
los comienzos de la industria, las técnicas de
exploración para ubicar los pozos se basaban en la
creencia general de que el petróleo seguía el curso de
las aguas. Por tanto, valles y lechos de riachuelos y ríos
eran sitios favoritos para perforar. La harta frecuencia
con que se logró el descubrimiento de yacimientos
petrolíferos, ubicando pozos por las señas de reflejos
irisados de petróleo que flotaban sobre el agua, influyó
mucho en el ánimo de los primeros exploradores para no
valerse desde un principio de la aplicación de
conocimientos y técnicas geológicas disponibles.
METODO DE PERCUSION
 Este metodo se utilizo
en el año 1800.
 La industria petrolera
comenzó en 1859
utilizando el método
de perforación a
percusión, llamado
también “a cable”. Se
identificó con estos
dos nombres porque
para desmenuzar
METODO DE PERCUSION
 las formaciones se utilizó una barra de
configuración, diámetro y peso adecuado, sobre la
cual se enrosca una sección adicional metálica
fuerte para darle más peso, rigidez y estabilidad.
Por encima de esta pieza se enrosca un percutor
eslabonado para hacer efectivo
 el momento de impacto (altura x peso) de la barra
contra la roca. Al tope del percutor va conectado
el cable de perforación. Las herramientas se hacen
subir una cierta distancia para
 luego dejarlas caer libremente y violentamente
sobre el fondo del hoyo. Esta acción repetitiva
desmenuza la roca y ahonda el hoyo.
PERFORACION ROTARIA
 La perforación rotatoria se El nuevo equipo de perforación
utilizó por primera vez en fue recibido con cierto recelo
1901, en el campo de por las viejas cuadrillas de
Spindletop, cerca de perforación a percusión. Pero a
Beaumont, Texas, la larga se impuso y, hasta
descubierto por el capitán hoy, no obstante los adelantos
Anthony F. Lucas, pionero en sus componentes y nuevas
de la industria como técnicas de perforación, el
explorador y sobresaliente principio básico de su
funcionamiento es el mismo.
ingeniero de minas y de
Las innovaciones más
petróleos. Este nuevo
marcadas fueron: el sistema de
método de perforar trajo izaje, el sistema de circulación
innovaciones que difieren del fluido de perforación y los
radicalmente del sistema elementos componentes de la
de perforación a percusión, sarta de perforación.
que por tantos años había
servido a la industria
PERFORACION ROTARIA
 El sistema consiste en hacer rotar el trepano
para la perforacion.
 El tiro esta formado por 3 piezas de tuberias de
perforacion (TP) que pueden transmitir el torque
y todo ello esta unido por las uniones llamadas
juntas o uniones de acero asi, mismo dentro de
la sarta de perforacion tenemos el Porta
mechas (PM) o barras pesadas, que sirven para
dar peso al trepano asi mismo, toda esta sarta
de perforacion provee un medio de circulacion
del fluido de perforacion denominado lodo hasta
el trepano, circulando por el espacio anular
hasta retornar a superficie
ARREGLO DE PERFORACION

 Vastago.
 La sarta de perforacion se hace girar mediante el vastago,
que se conecta al buje de empuje que se encuentra en la
mesa rotaria y se conecta a un engranaje vertical, ranado
a los motores.
 PM. Porta mecha sirve para dar peso al trepano

 TP. Tuberia de perforacion son tubulares que se ocupan en

la perforacion con el fin de avanzar en la profundidad.
 Trep. Trepano, taladro, mecha, bit,

 MR. Mesa rotaria. Conjunto de engranajes donde esta el

buje de empuje que puede ser cuadrado o hexagonal. Es
el encargado de transmitir energia para hacer mover la
sarta de perforacion.
ETAPAS DE LA PERFORACION
ROTARIA

Tubo Superficial

Tubo intermedia

Tubo intermedia

Tubo de
producción
Tubo liner
SISTEMAS DE PERFORACION ROTARIA

 La planta de fuerza motriz.

 El sistema de izaje.

 Sistema de resistencia

 Sistema de subestructura

 Sistema de Seguridad

 El sistema rotatorio.

 La sarta de perforación.

 El sistema de circulación de fluidos de

perforación.
TEMA: 2

Parámetros Formacionales
 PERFORACION

PARAMETROS FORMACIONALES
PETROLERA I

 Presion hidrostatica
 Presion de Poro-Formación

 Presion de Fractura

 Presion Total de Sobrecarga

 Porosidad

 Permeabilidad

 Saturacion de los Fluidos

 PRESIÓN
La presion se define como la fuerza aplicada en una
superficie dividida por el area sobre la cual la fuerza
actúa.

Presion (lbs/pulg2) (psi) = Fuerza (lbs)

Area (pulgada cuadrada)

Problema: si un objeto colocado sobre el piso pesa 200

lbs y ocupa un area de 20 pulg2, cual será la presión
que el objecto ejerce en (psi) sobre el piso?
Presión (psi) = Fuerza(lbs) = 200 lbs =10 psi
Area(pulg2) Area (pulg2)
 En el campo petrolero tenemos tres unidades
comunes para la presión: psig (significa
presión tomada del manometro de gauge),
psia (significa presión absoluta, o sea que la
presión atmosferica se le suma la presión
tomada del monometro de gauge), psi (es la
presión ejercida al nivel del mar 14,7 psi).
GRADIENTE DE PRESION
 El gradiente de presion se
define como el cambio de
presion por pie de
profundidad. La unidad
dada generalmente para el
gradiente es psi/ft.
 Gradiente de presión
normal= 0.433 – 0.465
psi/ft
 Gradiente de presión
anormal > 0.465 psi/ft
 Gradiente de presion
subnormal < 0.433 psi/ft
PRESIÓN DE FORMACIÓN
 Es la que existe dentro de los espacios porales de la
roca de esa formación. Esa presión resulta del peso
de la sobrecarga (capas rocosas) por encima de la
formación, que ejerce presión tanto sobre los fluidos
porales como sobre los granos. Los granos son el
elemento sólido o “material rocoso” y los poros son
los espacios entre los granos. Si los fluidos porales
tienen libertad de movimiento y pueden escaparse,
los granos pierden parte de su soporte, y se
aproximan entre ellos. Este proceso se denomina
compactación. Las clasificaciónes de la presión de la
formación se relacionan con la presión de los poros
de la roca de la formación y la densidad del fluido
nativo contenido en los espcios porales.
EJEMPLO DE PRESION DE
FORMACION Y GRADIENTE
 Que presión de formación se espera encontrar a una
profundidad de 7800 pies si la zona se considera d
gradiente Normal. ?
 Gradiente normal =0.465 psi/ft

 PF= Gp*H =0.465 psi/ft*7800 ft=3627 Psi

Cuando se esta perforando un pozo se está causando un

disturbio en la formación y los fluidos encerrados en los
poros que constituyen la presión de formación tratan de
entrar al pozo que se está perforando, si esto sucediera no
podria continuarse con la perforacion; pues los fluidos a
alta presión de la formación provocarían un reventón.
(descontrol del pozo); o sea que el fluido de la formación
sale sin control por el pozo perforado.
 Esto quiere decir que en cualquier punto del pozo que se
está perforando debe existir una presión hidrostática mayor
o igual a la presión de formación
PRESION DE FORMACIÓN
 La diferencia de presión de pozo hacia la formación
depende las arenas y variará entre =ΔP (300-500) psi
o sea
 PH=ΔP+Pf
La presión hidrostática no debe ser muy grande en
comparación con la presión de la formación por que
podria causar un Daño en la Formación (
S). Sin embargo al penetrar cirtas arenas se pueden
conseguir presiones mas bajas o mas altas que las
estimadas y entonces pueden presentarse problemas
en el pozo.
Si la presión de formación es muy baja se producirá
una diferencia de presión hacia la formación y
entonces el lodo entrará a la formación originando
PERDIDA DE CIRCULACIÓN.
 O SEA todo el lodo que la bomba está
succionando del cajón del lodo no está
regresando y el nivel en dicho cajón irán
bajando lentamente, este problema se
soluciona bajando la densidad del lodo y
agregando al lodo material obturante como
ser: papel celofán picado, fibra de coco,
cascara de nuez. Etc.
 Si la presión de la formación es mayor que la
presión hidrostática ejercida por el lodo de
perforación, los fluidos encerrados en los
espacios poroso, estarán al pozo y pueden
producir un descontrol de pozo. (Pf >Ph)
PRESIÓN DE HIDROSTATICA

 La presión hidrostática de un fluido es la presion

ejercida por la columna de fluido debido a su peso y su
altura (o profundidad). El termino cabeza hidrostatica
se usa como sinónimo de presión hidrostatica y se
abrevia HH (hidrostatic head), y la presión hidrostatica
se se abrevia como HP (hidrostatic pressure).
Ph = 0.052 (psi/ft)*TVD
(ft)*W(ppg)

 TVD= True vertical Deep

 W= densidad o peso del lodo
EJEMPLO
 Se programa perforar un pozo en un area
cuyo gradiente de formacion es 0.473 psi/ft.
Determinar la densidad del lodo si se
requiere que la diferencial de presion del
pozo hacia la formación sea de 400 psi. Para
una profundidad de 9800 ft.
 Datos :

Gf= 0.473 psi/ft Ph= 0.052*W(lbs/gal)*h(ft)

ΔP=400psi W=Ph (lbs/gal) /(0.052*h (ft))
Prof=9800 ft Ph =Pf +ΔP
Gf=Pf/h Pf=Gf*h
 Pf=0.473*9800 = 4635.4 psi
 Ph= 4635.4 psi +400 psi =5035.4 psi

 W= 5035.4 psi/(0.052*9800ft)

 W=9.88 lbs/gal
GRADIENTES
 Gradiente de presíon Normal
 Gradiente de presión de Sobrecarga

 Gradiente de Temperatura

 Sobrepresión

 Presión Subnormal

 Presión de Fractura
 Presión de Sobrecarga. Es el cambio de presión
por pie de profundidad causado por la
combinación del peso de la roca más el peso de
cualquier liquido o gas que esta contnido. El
gradiente de presión de sobrecarga esta entre
0.85 -1.15 psi/ft. Siendo 1.0 psi/ft el mas usado.
Sobrecarga = Esfuerzo de la Matriz + Presión de
poros.
 Gradiente de presión normal. Se define como el
gradiente de presión de una columna de fluido
que es común a esa área. Por lo tanto el gradiente
de presón normal de las formaciónes entre 0.433 -
0.465 psi/ft
 Presión Anormal. Es un término usado cuando el gradiente
de presión de la formación es mayor que la presión normal
para un área dada osea, 0.465 < a la presión de sobrecarga.

 Presión Subnormal. Es un término usado cuando el

gradiente de presión de la formación es menor que la
presión normal para un área dada osea, 0.433 > a la
presion de sobrecarga.

 Presión de Fractura. Es la presión a la cual la formación se

fractura y permite que el lodo fluya dentro de ella. Aunque
los términos presión de fractura y gradiente de fractura no
son técnicamente lo mismo, a menudo se usan con el
mismo significado. En el campo petrolero es muy común oir
que una formación tiene un gradiente de fractura de : 10
ppg, 0.52 psi/pie.
POROSIDAD Y PERMEABILIDAD
 Aunque no son presiones, la porosidad y la permeabilidad
son importantes para entender la forma en que actúan
algunas presiones. La porosidad es una mediad de las
aberturas en una roca, en las que el petróleo, el gas o el
agua pueden alojarse. Al efectuar la evaluación
microscópica de un reservorio de roca, podra observarse
que su solidez no es mas que aparente, ya que esa roca
posee pequeñisimas aberturas, que se denominan poros.
Por lo tanto, se dice que una roca con poros tiene
porosidad. Otra característica de los reservorios de roca es
que pueden ser permeables, es decir, que los poros de la
roca deben estar conectados, de manera tal que los
hidrocarburos puedan trasladarse de un poro a otro. A
menos que esos hidrocarburos puedan trasladarse o
circular de un poro a otro, quedarán atrapados en su lugar
y no podrán circular hacia el pozo.
POROSIDAD Y PERMEABILIDAD
PROFUNDIDAD, PVV(TVD) Y PM(MD)
 Una vez que se aprende a
calcular la presión que se
ejerce por pie, se pueden
hacer calculos para obtener la
presión total que se aplica a
una profundidad determinada.
Para ello, es necesario
multiplicar el gradiente de
presión por el número de
pies(n de metros dividdo 10)
hasta esa profundidad, y
aprender la diferencia entre la
profundidad de medida (PM) y
la profundidad verdadera (PVV)
DAÑO A LA FORMACIÓN S
 Se define como la reducción
de la permeabilidad de la
 Si S=0; indica que no
zona inmediatmente existe daño a la
adyacente al pozo. formación.
 El daño a la formación que se
 Si S>0; indica que
produce durante la
perforación es debido a los existe daño a la
sólidos del lodo y recortes de formación.
la misma formación que son  Si S <0; indica que el
forzadas a entrar hacia los
poros de la formación por la pozo a sido estimulado
presión hidrostática que (que se ha realizado
ocasiona la columna de lodo, una acidificacion) o se
el agua que se filtra del lodo
ha realizado un
hinchara la arcilla presente
de la formación. El daño a la fracturamiento
formación se la conoce con el hidraulico.
nombre de EFECTP SKIN (S)
OVER BURDEN- PSC- PRESION DE
SOBRECARGA
 Es el peso de la roca junto con su contenido. En
cualquier punto del subsuelo que se tome como
referencia existe una presión originada por el peso
del mineral que está por encima de este punto.
Este material está compuesto por las rocas ylos
fluidos que se encuentran dentro de ella.
 Las rocas pueden estar compuestas de caliza,
arcilla, lutita, dolomitas, arenas, etc. Y los fluidos
pueden ser: Agua- petroleo- gas
 como se puede la presión en el punto de referncia
será una función del tipo de roca, tipo de fluido y de
la porosidad de la roca.
Psc = (Peso del mineral+ Peso del agua)/Area
Psc=Presión de sobrecarga(over Burden)
Sabemos: P=F/A F=Presión*Area
Entonces:
Peso del mineral= (1-)*Wm(gr/cc)*h(cm)*Area cm2
Peso del agua = ()*W(gr/cc)*h(cm)*Area cm2
Donde:
=Porosidad en fracción (adimensional)
H= Profundidad (cm)
Wm= Densidad del mineral (gr/cc)
WH2O=Densidad del agua(gr/cc )
Reemplazando:
Psc= ((1-)*Wm(gr/cc)*h(cm)*Area cm2 +
()*WH2O(gr/cc)*h(cm)*Area cm2) / Area cm2
Psc= ((1-)*Wm(gr/cc)*h(cm) +
()*WH2O(gr/cc)*h(cm))
Psc= ((1-)*W(gr/cc)*h(cm) + ()*W(gr/cc)*h(cm))
gr/cc*1kg/1000gr=0.0001*kg/cc
Osea:
Psc=0.0001* ((1-)*W(kg/cc)*h(cm) +
()*W(gr/cc)*h(cm))
PRESION DE FRACTURA
 Es la presión necesaria para crear o inducir
una fractura en la formación de tal manera
que acepte o admita fluido. Este propósito se
logra aplicando presión hidraulica hasta que
la misma supere la reistencia tendil de la
roca. Esta presión relacionalda con la
profundidad se denomina GRADIENTE DE
FRACTURA
PFractura= Psuperficie+ Phidrostatica.
APLICACIÓN “OVER BURDEN”
 Se esta perforando un pozo a 15000 ft; la
entrada de una presion anormal esta a 10000ft
causada por una sobre compactación.
Calcular la presion de formacion esperada.
 A: 1500 ft; asumiendo que la

Gp=0.465 psi/ft
Gpsc=1 psi/ft
Pfo=G (psi/ft)*H(ft)+1(psi/ft)*(Hp(ft)-Ha(ft))=psi
Pfo=0.465*15000+1*(15000-10000)=9686 psi
Ph=0.052*W*H
Densidad equivalente de circulación
EMW=9680/(0.052*15000)=12,4 LPG
APLICACIÓN OVER BURDEN
 Calcular la presión de sobrecarga a una
profundidad de 4000m. Si tenemos los siguientes
datos.
  =0,1 Wh2O)fo=1.07gr/cc Wm=2.7gr/cc

Psc=0.0001* ((1-)*W(gr/cc)*h(cm) + ()*W(gr/cc)*h(cm))

 Psc=0.0001* ((1-
0.1)*2.7(gr/cc)*4000(m)*(100cm/m) +
(0.1)*1.07(gr/cc)*4000(m)*(100cm/m))
 Psc=1014.8 kg/cm2

 Psc=1014.8 kg/cm2*14.22psi/(kg/cm2)=14430
psi
 Prof =4000 m*3.28(ft/m)=13120 ft

 Gp=14430psi/13120 ft=1.099 psi/ft

GRADIENTE DE TEMPERATURA
El gradiente de temperatura se define como el
aumento de temperatura por pie de profundidad.
Para calcular la temperatura aproximada de una
formación, es necesario considerar una temperatura
superficial promedi, que se asume generlamente
como 70 F en el area de la costa del Golfo. Por lo
tanto, la temperatura, (F/pie)* profundidad (pie).

 Ejemplo gradiente de temperatura = 0.016 F/pie

 Profundidad vertical verdadera= 10000 pies

 La temperatura de la formación es:

 T=Tamb+GT/TVD
T=70+0.016*10000=230 F
APLICACIÓN GRADIENTE DE
TEMPERATURA
 Calcular la temperatura de un pozo a la
profundidad de 4000 m. si tenemos en
superficie una temperatura de 30 C y la zona
tiene un gradiente geotérmico normal.
 Datos.

TD= ? TD=Tm+Gt*Prof
TD= Tm+Gt*Prof. TD=86 F+1F/100ft*13120
ft
Tm=30 C TD= 217.2 F
Gt=1 F/100ft
C/5=(F-32)/9 C*9/5 + 32=F =32+30*9/5
F=86
