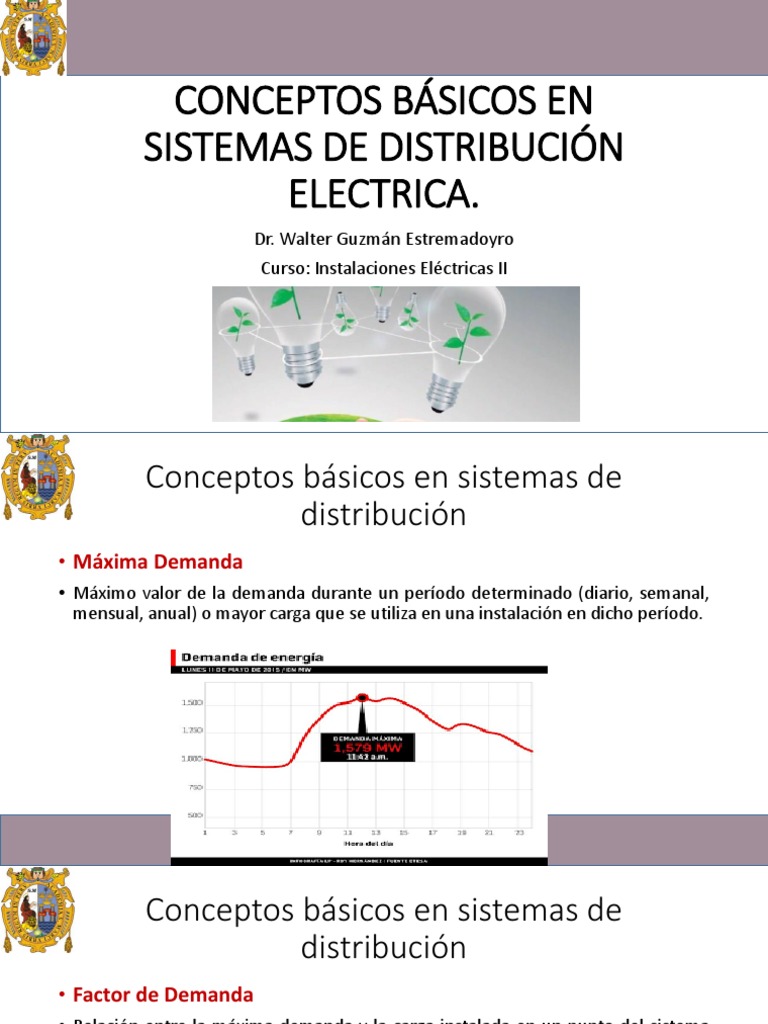

CONCEPTOS BÁSICOS EN
SISTEMAS DE DISTRIBUCIÓN
ELECTRICA.
Dr. Walter Guzmán Estremadoyro
Curso: Instalaciones Eléctricas II
Conceptos básicos en sistemas de
distribución
• Máxima Demanda
• Máximo valor de la demanda durante un período determinado (diario, semanal,
mensual, anual) o mayor carga que se utiliza en una instalación en dicho período.
Conceptos básicos en sistemas de
distribución
• Factor de Demanda
• Relación entre la máxima demanda y la carga instalada en un punto del sistema
eléctrico
Factor de demanda = Energía consumida al día
24 horas x Máxima Demanda
Conceptos básicos en sistemas de
distribución
• Factor de Simultaneidad (F.S.)
• Es la relación de la máxima demanda de un conjunto de consumidores medida en
los bornes del transformador y la suma de las demandas máximas de los
consumidores.
D.M. Total
D.M. 3 D.M. n
D.M. 1 D.M. 2 D.M. 4
Conceptos básicos en sistemas de
distribución
• Factor de potencia
• Relación de la potencia activa y la potencia aparente
Conceptos básicos en sistemas de
distribución
• Factor de diversidad
• Es el recíproco del factor de simultaneidad
88 TERMINOS ASOCIADOS A LA POTENCIA
Número Término Definición
08-88-02 Factor de utilización Relación, expresada como un valor numérico o como un
porcentaje, del consumo durante un período determinado
(año, mes, día, etc.), y el consumo que podría generarse
debido al uso permanente de la potencia máxima o de
cualquier valor particular específico de potencia
observada durante este período.
Notas:
1. Este término no debe utilizarse sin especificar la
potencia y el período con el cual se relaciona.
2. El factor de utilización para una potencia dada también
es igual a la relación entre la duración de utilización y la
duración en horas dentro del mismo período.
(DGE – Terminología en Electricidad, Sección 88, pag.91).
88 TERMINOS ASOCIADOS A LA POTENCIA
Número Término Definición
08-88-03 Factor de simultaneidad; Relación, expresada como un valor numérico o como un porcentaje, de la
factor de coincidencia potencia simultánea máxima de un grupo de artefactos eléctricos o clientes
durante un período determinado; y la suma de sus potencias individuales
máximas durante el mismo período.
Nota:
Al utilizar este término es necesario especificar a qué nivel de la red se está
haciendo referencia.
08-88-04 Factor de diversidad Recíproca del factor de simultaneidad.
08-88-05 Factor de carga o Relación, expresada como un valor numérico o como un porcentaje, de la
Factor de demanda potencia máxima de una instalación o grupo de instalaciones durante un
período determinado, y la carga total instalada de la (s) instalación(es).
Nota:
Al utilizar este término, es necesario especificar a qué nivel de la red se
está haciendo referencia.
(DGE – Terminología en Electricidad, Sección 88, pag.91).
Factor de planta
El factor de planta (también llamado factor de capacidad neto o factor
de carga) de una central eléctrica es el cociente entre la energía real
generada por la central eléctrica durante un período (generalmente
anual) y la energía generada si hubiera trabajado a plena carga durante
ese mismo período, conforme a los valores nominales de las placas de
identificación de los equipos. Es una indicación de la utilización de la
capacidad de la planta en el tiempo.
Los factores de planta o factores de capacidad varían considerablemente
dependiendo del tipo de combustible que se utilice y del diseño de la
planta. El factor de planta no se debe confundir con el factor de
disponibilidad o con eficiencia. Parque eólico de Thorntonbank en la costa
belga, mar del Norte. El factor de planta de
los parques eólicos varía entre el 20 y 40%.
Factor de demanda = Energía consumida al día
24 horas x Máxima Demanda
¿Qué es el factor de carga?
Categoría:
Medidor
El factor de carga es el indicador de en qué porción de un día se utilizaría el total de la energía consumida si el
consumo fuera todo al nivel de la máxima demanda registrada. En cuanto tiempo se hubiera consumido toda la
energía de un día si todo el consumo ocurriera a la carga más alta. Mientras más cercano a uno es este indicador, más
nivelado es el consumo de las instalaciones del cliente
factor de pérdidas
• Las pérdidas en un sistema eléctrico
son tanto de energía y de potencia,
los cuales representan un costo
económico para las empresas.
• Las pérdidas de energía inciden en el
costo marginal de producir y
transportar la energía adicional desde
las plantas (o puntos de energía en
bloque)hasta los centros de consumo,
a través de los sistemas de
transmisión y distribución.
factor de pérdidas
• Las pérdidas de potencia es el costo
marginal de inversión de capital,
requerido para generar y transmitir
esa potencia adicional a través del
sistema.
• La capacidad de los sistema de
generación, transformación y
transmisión se diseñan para las
condiciones de demanda pico del
sistema, el valor económico de las
pérdidas de potencia depende de la
coincidencia entre el pico de la carga
considerada y el pico de la demanda
total del sistema.
factor de pérdidas
• Usualmente, la demanda se proyecta
para las condiciones pico, por lo cual
es conveniente efectuar los cálculos
de pérdidas a partir de la corriente
máxima. Las pérdidas son
proporcionales al cuadrado de la
corriente, por lo que, para calcular las
pérdidas de energía en el período de
tiempo dado, es necesario multiplicar
las pérdidas de potencia calculadas
para la corriente pico del circuito por
el número de horas del período y por
el factor de pérdidas.
factor de pérdidas
• El factor de pérdidas, es la relación
entre el valor medio y el valor pico de
la curva cuadrática de la corriente.
• Si se conoce la curva de la carga del
circuito que se está analizando, se
puede calcular el factor de pérdidas.
• Por lo general, no se conoce la curva de
carga de los distintos circuitos
primarios y secundarios que es
necesario analizar en el diseño de las
redes de distribución, aunque
usualmente se tiene un estimativo
razonable del factor de carga de la
demanda correspondiente.
factor de pérdidas
• En este caso es posible estimar el
factor de pérdidas, a partir del factor
de carga, mediante formulas empíricas
cuyos parámetros deben ser, en lo
posible, derivados para el sistema en
estudio a partir de curvas de cargas FP = 𝟎. 𝟏𝟓 𝑿 𝑭. 𝑪. +𝟎. 𝟖𝟓𝑿 𝑭𝑪𝟐
obtenidas por muestreo. Por ejemplo
para circuitos primarios y secundarios
residenciales de varias ciudades
desarrollados por CENERGÍA a partir de
curvas de carga semanales obtenidas
mediante registradores de precisión en
sus estudios de pérdidas, han
encontrado la siguiente relación:
factor de pérdidas
• Otras relaciones similares, aunque con
coeficientes ligeramente diferentes, se
pueden encontrar en varias de las
publicaciones técnicas especializadas
que existen sobre el tema.
• Sin embargo, es recomendable tener
cuidado en usar indiscriminadamente
entre los distintos valores existentes y
también dentro de un mismo sistema,
dependiendo del nivel de consumo y
uso que den a la energía eléctrica los
usuarios de un determinado sector
residencial, comercial o industrial.
